监理年终工作总结(2012年度)

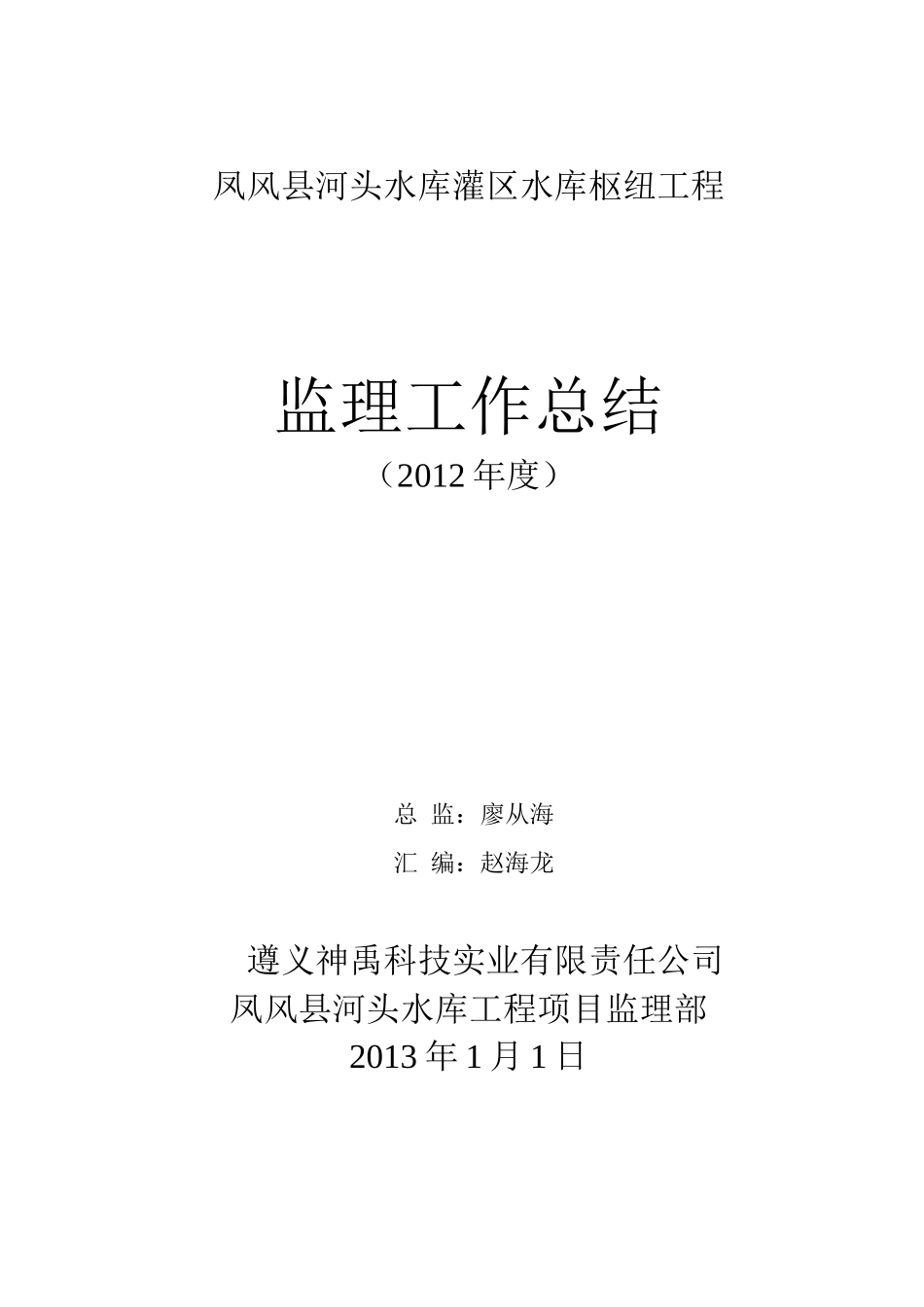

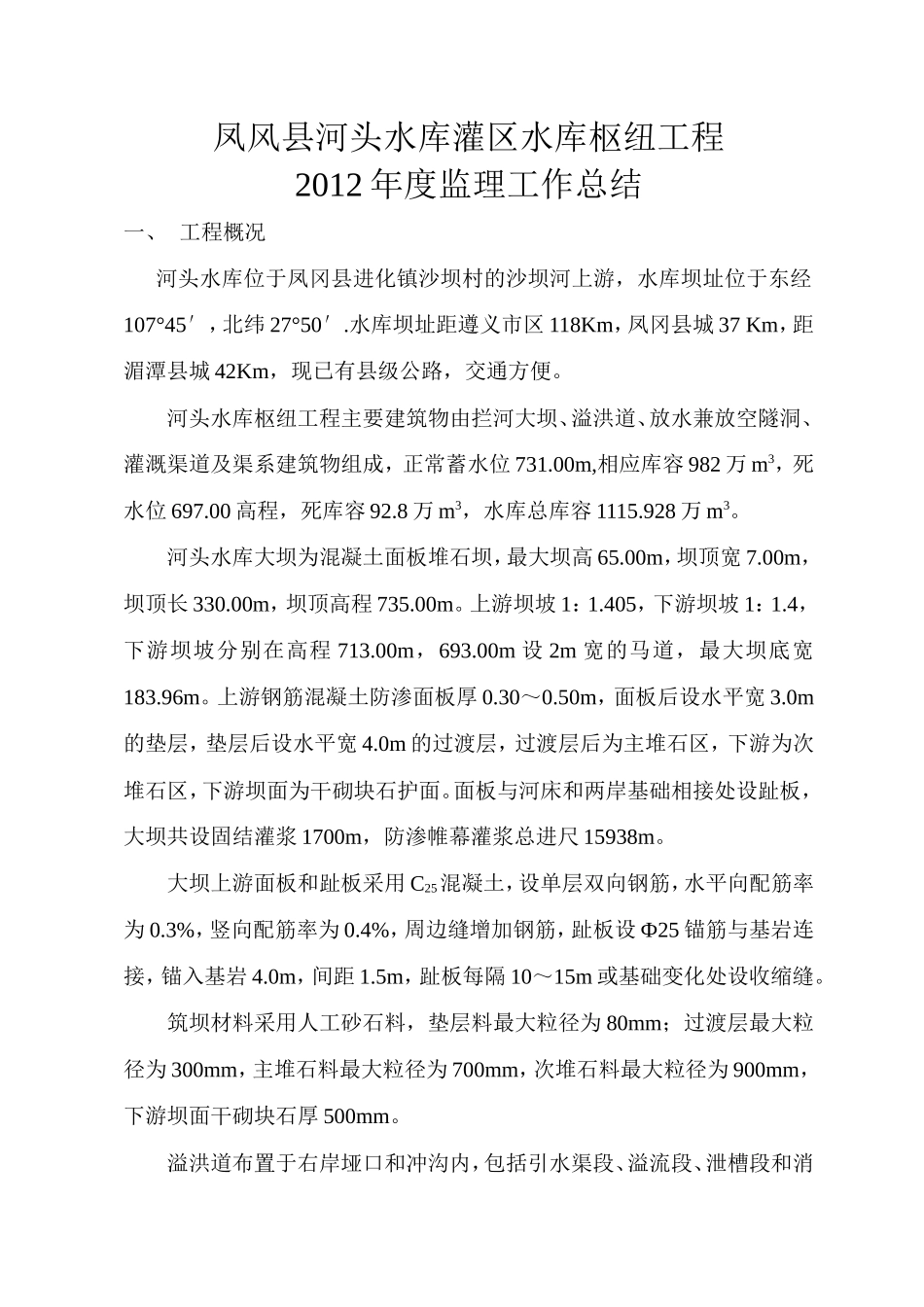

凤风县河头水库灌区水库枢纽工程 监理工作总结（2012 年度） 总 监：廖从海 汇 编：赵海龙 遵义神禹科技实业有限责任公司凤风县河头水库工程项目监理部2013 年 1 月 1 日 凤风县河头水库灌区水库枢纽工程2012 年度监理工作总结一、 工程概况河头水库位于凤冈县进化镇沙坝村的沙坝河上游，水库坝址位于东经107°45′，北纬 27°50′.水库坝址距遵义市区 118Km，凤冈县城 37 Km，距湄潭县城 42Km，现已有县级公路，交通方便。河头水库枢纽工程主要建筑物由拦河大坝、溢洪道、放水兼放空隧洞、灌溉渠道及渠系建筑物组成，正常蓄水位 731.00m,相应库容 982 万 m3，死水位 697.00 高程，死库容 92.8 万 m3，水库总库容 1115.928 万 m3。河头水库大坝为混凝土面板堆石坝，最大坝高 65.00m，坝顶宽 7.00m，坝顶长 330.00m，坝顶高程 735.00m。上游坝坡 1：1.405，下游坝坡 1：1.4，下游坝坡分别在高程 713.00m，693.00m 设 2m 宽的马道，最大坝底宽183.96m。上游钢筋混凝土防渗面板厚 0.30～0.50m，面板后设水平宽 3.0m的垫层，垫层后设水平宽 4.0m 的过渡层，过渡层后为主堆石区，下游为次堆石区，下游坝面为干砌块石护面。面板与河床和两岸基础相接处设趾板，大坝共设固结灌浆 1700m，防渗帷幕灌浆总进尺 15938m。大坝上游面板和趾板采用 C25混凝土，设单层双向钢筋，水平向配筋率为 0.3%，竖向配筋率为 0.4%，周边缝增加钢筋，趾板设 Ф25 锚筋与基岩连接，锚入基岩 4.0m，间距 1.5m，趾板每隔 10～15m 或基础变化处设收缩缝。筑坝材料采用人工砂石料，垫层料最大粒径为 80mm；过渡层最大粒径为 300mm，主堆石料最大粒径为 700mm，次堆石料最大粒径为 900mm，下游坝面干砌块石厚 500mm。溢洪道布置于右岸垭口和冲沟内，包括引水渠段、溢流段、泄槽段和消力池段，总长 228.00m。溢流堰净宽 15m，渠底高程为 729.00m，堰定高程为731.00m，为开敞式自由流出，左右侧导水墙墙顶高程 735.00m。溢流堰采用 C15块石混凝土和表面采用 C25钢筋混凝土衬砌，边墙采用 C15块石混凝土和迎水面采用 C25钢筋混凝土衬砌，引水渠底坡 i=0，宽 23.5～15m，渠底高程为 729.00m，左侧导水墙墙顶高程 735.00m，右侧导水墙墙顶高程736.20m，左右侧导水墙采用 C15块石混凝土衬砌，地板 C20混凝土衬砌。泄槽段宽 10m，导水墙均为 2.5m，导水墙采用 C15块石混凝土和迎水面采用 C25钢筋混凝土衬砌，地板采用 C25钢筋混凝土衬砌。消力池宽为 10m，底板高程为 675.00m，池长 18m，池深 1.5m，尾坎高程为 676.50m，导水墙高 5.0m，墙顶高程为 680.00m。消力池段边墙采用C15块石混凝土和迎水面采用 C25钢筋混凝土衬砌，地板地板采用 C25钢筋混凝土衬砌，消力池出口直接接下游原河道。放水兼放空隧洞布置于右岸，利用导流洞设龙抬头及出口设弧形钢闸门改造而成，由引水渠、进口闸井、隧洞、出口弧门段和出水渠段组成，总长 302.75m：其中进口引水渠段长 22.30m，为梯形断面，地板高程684.00m，渠宽 3.0m，两侧边墙边坡为 1：0.3，地板采用 0.30m 厚 C20混凝土衬砌，两侧边墙采用 0.60m 厚 C20混凝土衬砌护坡；进口闸井段长 10.0m，闸井底板高程 685.00m，闸井控制段为 2.0×2.0m 方孔，并设 2×2m 的平板事故检修闸门 1 扇；隧洞进口“龙抬头”段长 14.75m，断面为城门洞型，尺寸为 3.0×3.87m；利用导流隧洞长 219.98m 其中隧洞末端渐变段长 10m，断面由 3.0×3.87m 城门洞型变成 2.0×2.0m 矩形；出口工作弧门段长 8.5m，在隧洞出口处设 2×2m 弧形工作闸门，并设液压启闭机和启闭机室；出口采用明渠接大坝下游河道。工程建设法人:凤冈县河头水库灌区工程管理处；工 程 监 理：遵义神禹科技实业有限责任公司；工程质量监督：贵州省水利厅质监中心站；工程设计单位：遵义水利水电勘测设计研究院。工程施工单位：贵州省水利实业有限公司。二、工程施工情况1、导流隧洞分部工程施工于是 2011 年 10 月 28 日，2012 年 9 月 9 日完工。有压洞身段分部工程共完成，石方开挖 424...
