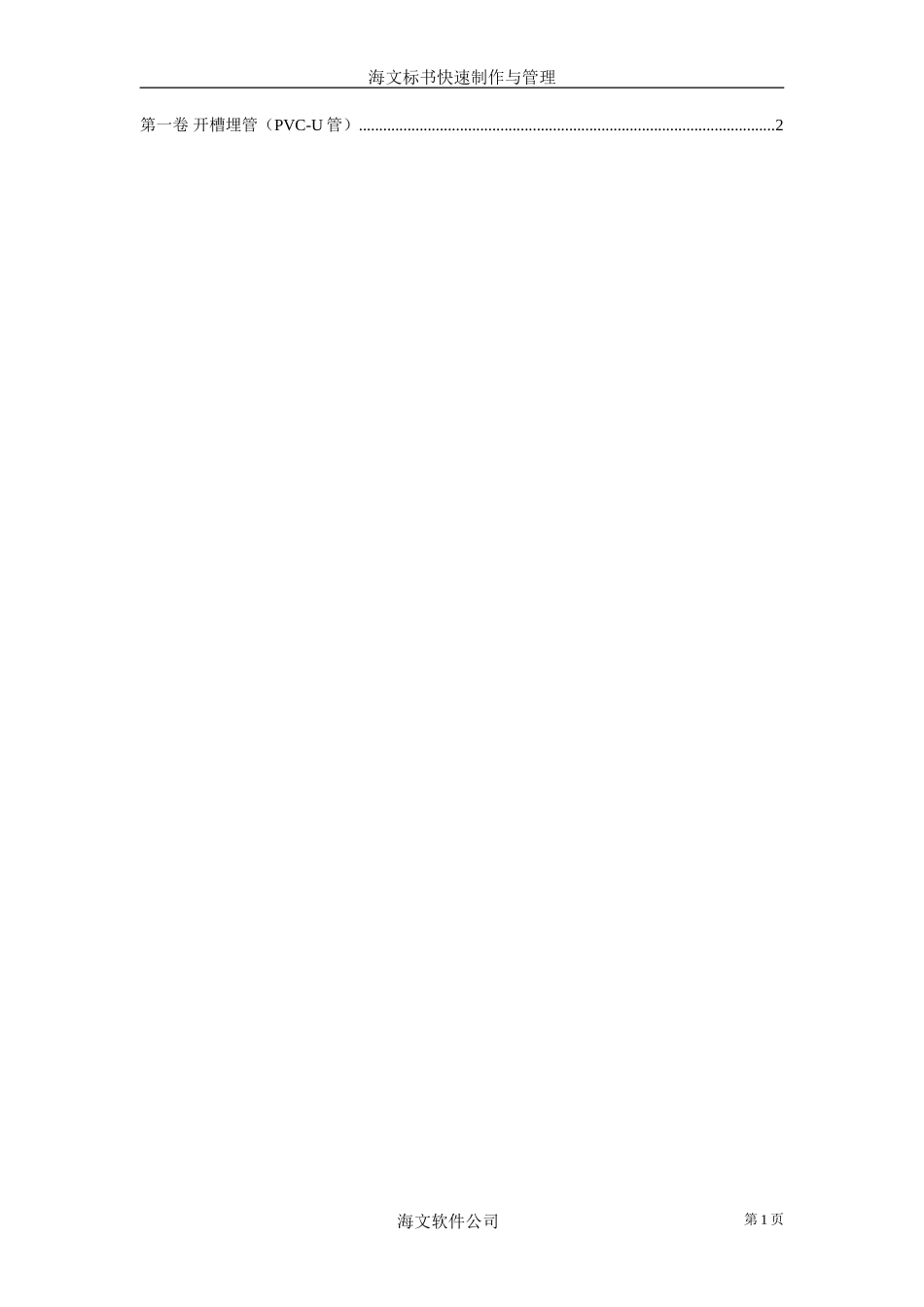

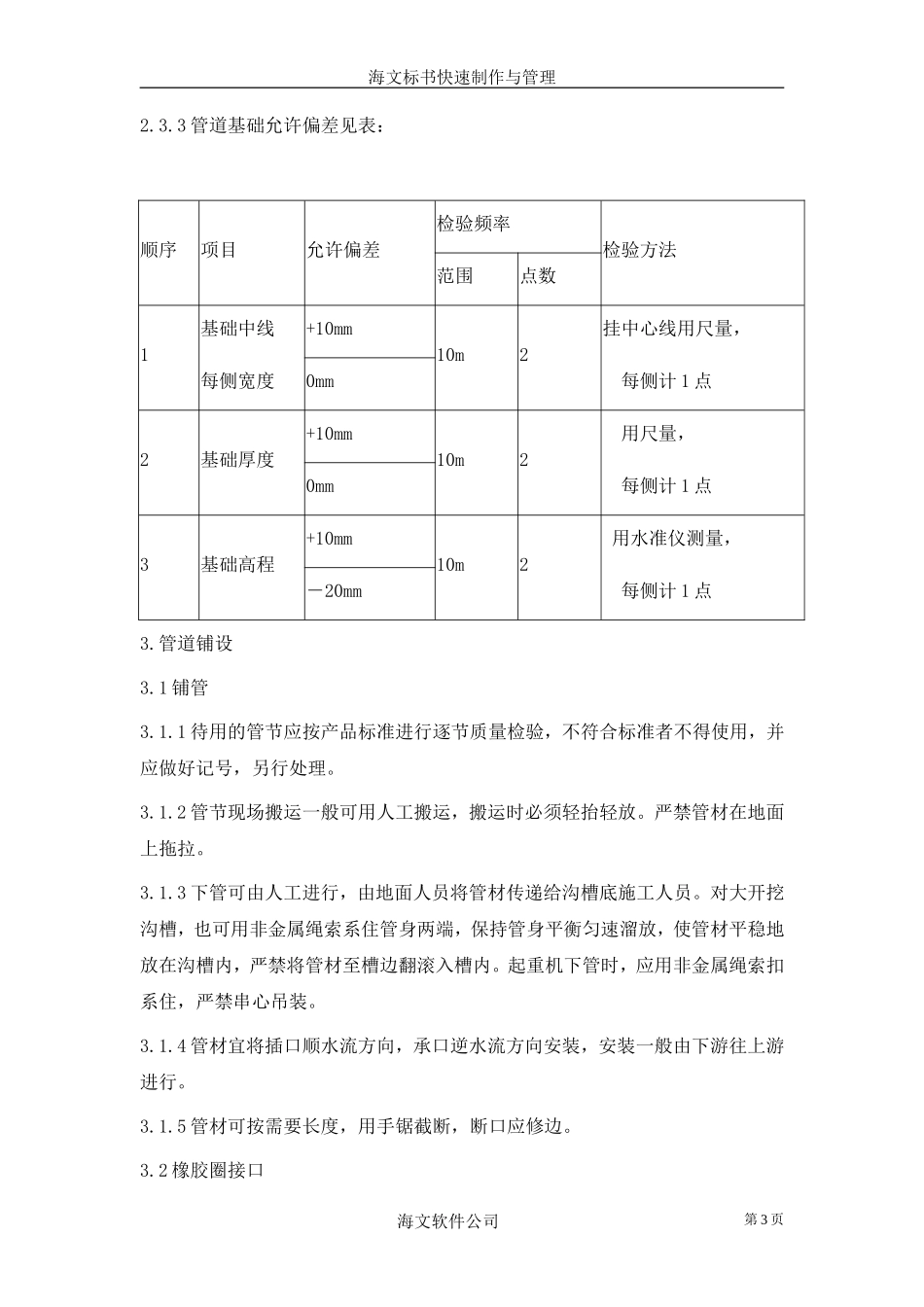

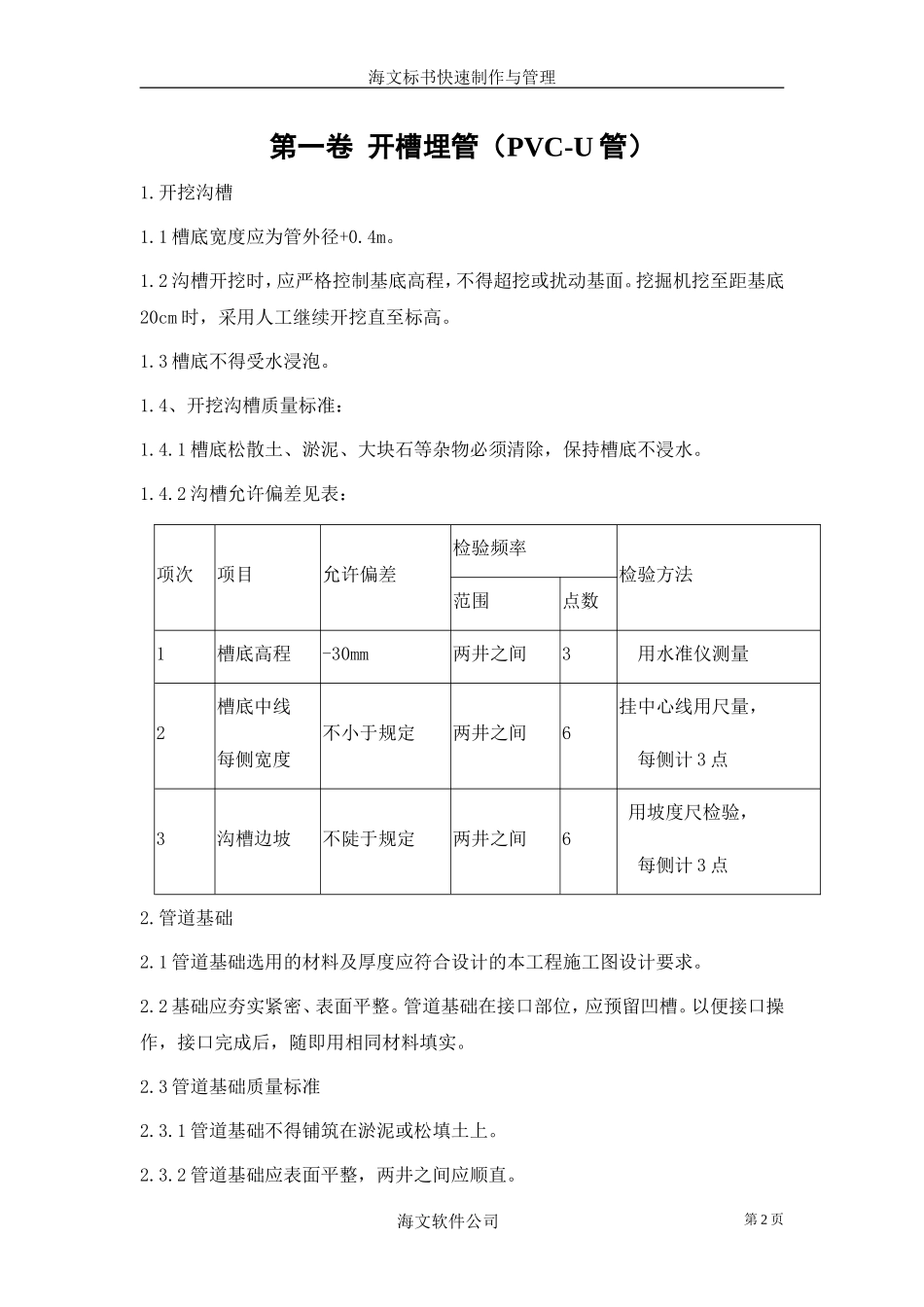

海文标书快速制作与管理第一卷 开槽埋管（PVC-U 管）.......................................................................................................2海文软件公司第 1 页海文标书快速制作与管理第一卷 开槽埋管（PVC-U 管）1.开挖沟槽1.1 槽底宽度应为管外径+0.4m。1.2 沟槽开挖时，应严格控制基底高程，不得超挖或扰动基面。挖掘机挖至距基底20cm 时，采用人工继续开挖直至标高。1.3 槽底不得受水浸泡。1.4、开挖沟槽质量标准：1.4.1 槽底松散土、淤泥、大块石等杂物必须清除，保持槽底不浸水。1.4.2 沟槽允许偏差见表：项次项目允许偏差检验频率检验方法范围点数1槽底高程-30mm两井之间3 用水准仪测量2槽底中线不小于规定两井之间6挂中心线用尺量，每侧宽度 每侧计 3 点3沟槽边坡不陡于规定两井之间6 用坡度尺检验， 每侧计 3 点2.管道基础2.1 管道基础选用的材料及厚度应符合设计的本工程施工图设计要求。2.2 基础应夯实紧密、表面平整。管道基础在接口部位，应预留凹槽。以便接口操作，接口完成后，随即用相同材料填实。2.3 管道基础质量标准2.3.1 管道基础不得铺筑在淤泥或松填土上。2.3.2 管道基础应表面平整，两井之间应顺直。海文软件公司第 2 页海文标书快速制作与管理2.3.3 管道基础允许偏差见表：顺序项目允许偏差检验频率检验方法范围点数1基础中线+10mm10m2挂中心线用尺量，每侧宽度0mm 每侧计 1 点2基础厚度+10mm10m2 用尺量，0mm 每侧计 1 点3基础高程+10mm10m2 用水准仪测量，－20mm 每侧计 1 点3.管道铺设3.1 铺管3.1.1 待用的管节应按产品标准进行逐节质量检验，不符合标准者不得使用，并应做好记号，另行处理。3.1.2 管节现场搬运一般可用人工搬运，搬运时必须轻抬轻放。严禁管材在地面上拖拉。3.1.3 下管可由人工进行，由地面人员将管材传递给沟槽底施工人员。对大开挖沟槽，也可用非金属绳索系住管身两端，保持管身平衡匀速溜放，使管材平稳地放在沟槽内，严禁将管材至槽边翻滚入槽内。起重机下管时，应用非金属绳索扣系住，严禁串心吊装。3.1.4 管材宜将插口顺水流方向，承口逆水流方向安装，安装一般由下游往上游进行。3.1.5 管材可按需要长度，用手锯截断，断口应修边。3.2 橡胶圈接口海文软件公司第 3 页海文标书快速制作与管理3.2.1 橡胶圈的位置应放置在管道插口第二至第三根筋之间的槽内。3.2.2 接口时，先将承口的内壁清理干净，并在承口内壁及插口橡胶圈上涂上润滑剂，然后将承插口端的中心轴线对齐。3.2.3 接口方法：一人用棉纱绳吊住 B 管的插口，另一人用长撬棒斜插入基础，并抵住管端端部中心位置的横档板，然后用力将 B 管插口缓缓插入 A 管的承口至预定位置。3.2.4 管道接口后，应复核管道的高程和直线使之符合设计要求。3.2.5 铺管和接口质量标准3.2.5.1 管道应顺直，管底坡度应符合设计，不得有倒落水。管道铺设线允许偏差见表：项次项目允许偏差1中心线20mm2管底标高+20mm－10mm3承口插口间外表隙量<9mm3.2.5.2 接口橡胶圈到位有两种检验方法：一是在插口端一定位置（一般长约 23cm）划出标志线，安装时检查该标志线是否到位。二是听声音，一般到位时，插口与承口接触会发出撞击的声音。三磅水检验质量标准压力管道必须根据设计水压力要求作磅水检验。磅水检验采用抽查方法进行。管道磅水允许渗水量如下表：管径（mm)允许渗水量磅筒磅水（cm/10m.分钟）∮3001.5海文软件公司第 4 页海文标书快速制作与管理∮4002.23.3 管道与阀井的连接3.3.1 管道与阀井的连接采用短管，阀井短管外露部分宜小于 600mm。4.沟槽复土4.1 沟槽复土应在管道隐蔽工程验收合格后进行。沟槽复土应及时，防止管道暴露时间过长造成损失。4.2 沟槽复土应该遵循以下规定：4.2.1 管顶 30cm 范围内，必须用人工回填，严禁机械推土回填。4.2.2 回填先从管底与基础结合部位开始，沿管胸腔两侧同时对称分层回填并夯实，每层回填高度不超过 20cm，直至管顶以上 30cm。回填材料质量应符合设计要求。4.2.3 若采用推土机或碾压机械碾压，管顶以上的复土厚度不应小于 70cm.4.3 沟槽...
