监理工作手册(验标内容)监理工作手册

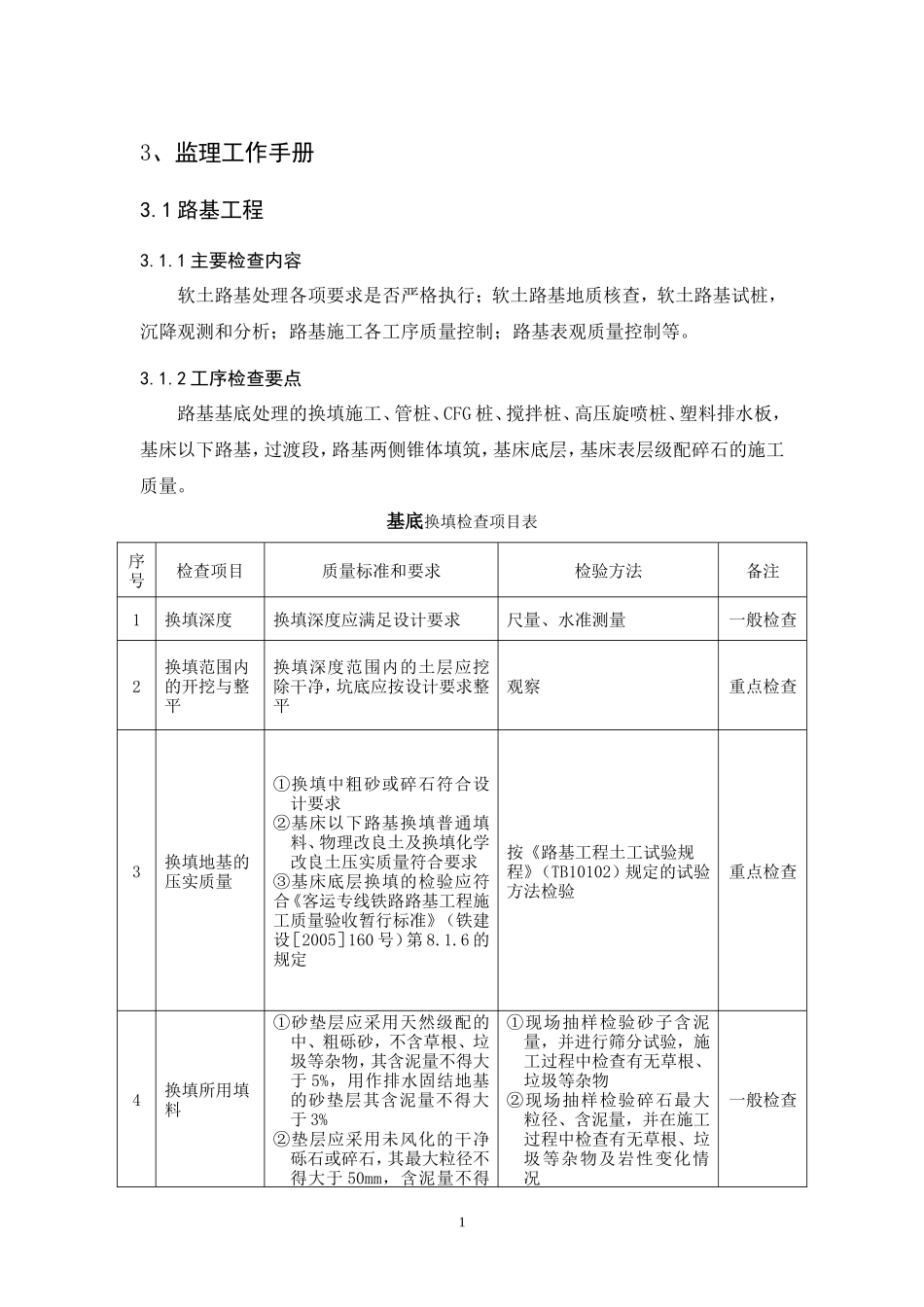

3、监理工作手册3.1 路基工程3.1.1 主要检查内容软土路基处理各项要求是否严格执行；软土路基地质核查，软土路基试桩，沉降观测和分析；路基施工各工序质量控制；路基表观质量控制等。3.1.2 工序检查要点路基基底处理的换填施工、管桩、CFG 桩、搅拌桩、高压旋喷桩、塑料排水板，基床以下路基，过渡段，路基两侧锥体填筑，基床底层，基床表层级配碎石的施工质量。基底换填检查项目表序号检查项目质量标准和要求检验方法备注1换填深度换填深度应满足设计要求尺量、水准测量一般检查2换填范围内的开挖与整平换填深度范围内的土层应挖除干净，坑底应按设计要求整平观察重点检查3换填地基的压实质量①换填中粗砂或碎石符合设计要求②基床以下路基换填普通填料、物理改良土及换填化学改良土压实质量符合要求③基床底层换填的检验应符合《客运专线铁路路基工程施工质量验收暂行标准》（铁建设［2005］160 号）第 8.1.6 的规定按《路基工程土工试验规程》（TB10102）规定的试验方法检验重点检查4换填所用填料①砂垫层应采用天然级配的中、粗砾砂，不含草根、垃圾等杂物，其含泥量不得大于 5%，用作排水固结地基的砂垫层其含泥量不得大于 3%②垫层应采用未风化的干净砾石或碎石，其最大粒径不得大于 50mm，含泥量不得①现场抽样检验砂子含泥量，并进行筛分试验，施工过程中检查有无草根、垃圾等杂物②现场抽样检验碎石最大粒径、含泥量，并在施工过程中检查有无草根、垃圾等杂物及岩性变化情况一般检查1序号检查项目质量标准和要求检验方法备注超过 5%，且不含草根、垃圾等杂物③换填普通填料种类、质量应符合设计要求④换填物理改良土掺料应符合设计要求⑤换填化学改良土种类及技术条件应符合设计要求③填筑前对取土常填料进行取样检验；填筑时对运至现场的填料进行检验④外掺中粗沙的检验同上第①条规定；外掺砂类土、碎石土的检验同上第③条规定⑤填筑前对取土常填料进行取样检验；填筑时对运至现场的填料进行检验。检查每批产品的生产检验报告和合格证，并在料场的五个不同部位等量取样，总计取样不小于 12kg，按有关规定的试验方法进行试验检验CFG 桩的检查项目表序号检查项目质量标准和要求检验方法备注1进场原材料检测①水泥：袋装水泥 200t 为一批，散装水泥 500t 为一批②粗细骨料：400m3为一批③粉煤灰：120t 为一批④钢筋：60t 为一批试验检测一般检查2桩机就位桩位偏差≤5cm尺量一般检查3振动沉管沉管至设计标高测绳量测一般检查4混合料配制按施工配合比拌制，拌制时间不得少于 2min计量、读表一般检查5混合料坍落度坍落度控制在 60～80mm坍落度筒检测重点检查6灌注拌和料向管内一次投放混合料，混合料灌至钢管料口齐平。投料后留振 5～10s观察、读表一般检查7振动拔管拔管速率应匀速控制，拔管时速度一般控制在 0.8～1.0m/min，拔管过程中不允许反插水平仪观测一般检查8空中加料在拔管过程中空中加料，不允许停拔再投料，拔管至桩顶观察一般检查9单桩灌料量不少于设计灌料量，全部检查计量一般检查10CFG 桩混合料强度每台班做一组（3 块）试块，进行 28 天养护试件抗压强度检验试验检测重点检查11CFG 桩的数量、按设计桩间距和布桩形式布置测量重点检查2序号检查项目质量标准和要求检验方法备注布桩形式12桩位（纵横向）允许偏差 50mm尺量一般检查13桩体垂直度允许偏差 1%经纬仪或吊线测钻杆倾斜度一般检查14桩体有效直径有小于设计值开挖 100cm 深度尺量检查一般检查15CFG 桩桩身质量28 天后按 10%频率进行检测桩身完整性，I类桩 90%以上，无Ⅲ类桩小应变试验一般检查16CFG 桩单桩承载力28 天后按 2‰频率进行承载力试验，承载力应符合设计要求单桩荷载试验重点检查基床以下路基的检查项目表序号检查项目质量标准和要求检验方法备注1路基填筑①测量放样，放出路基中线和坡脚线②不同填料应选取有代表性的地段作为试验段，进行摊铺压实工艺试验，确定施工工艺参数（压实厚度、碾压遍数、含水率）③路堤填筑前应作好路基两侧排水，填筑施工不得污染农田和环境④填料中碎石最大粒径不得大于 15cm⑤路堤浸水部分应采用水稳性高的渗水性...
