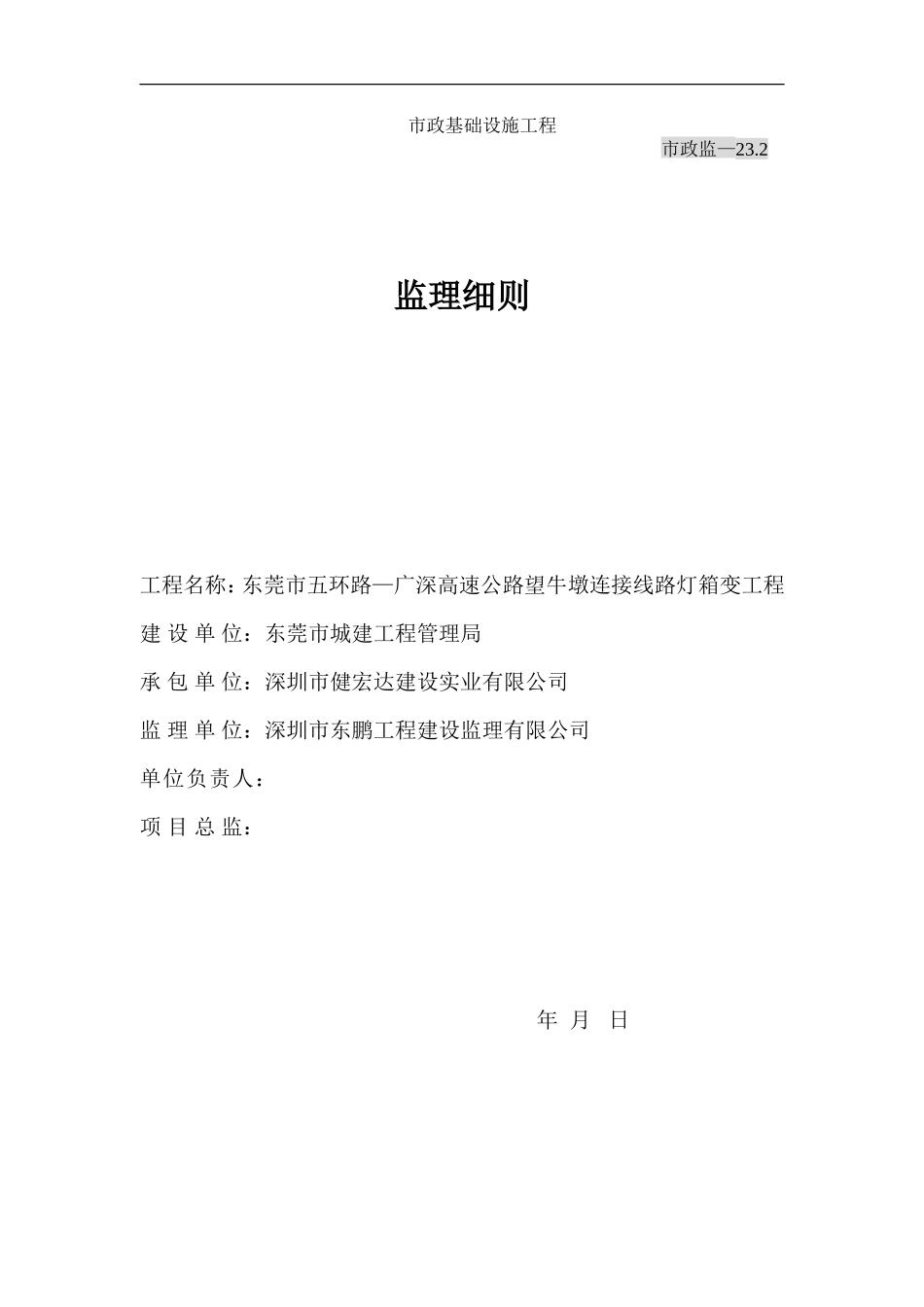

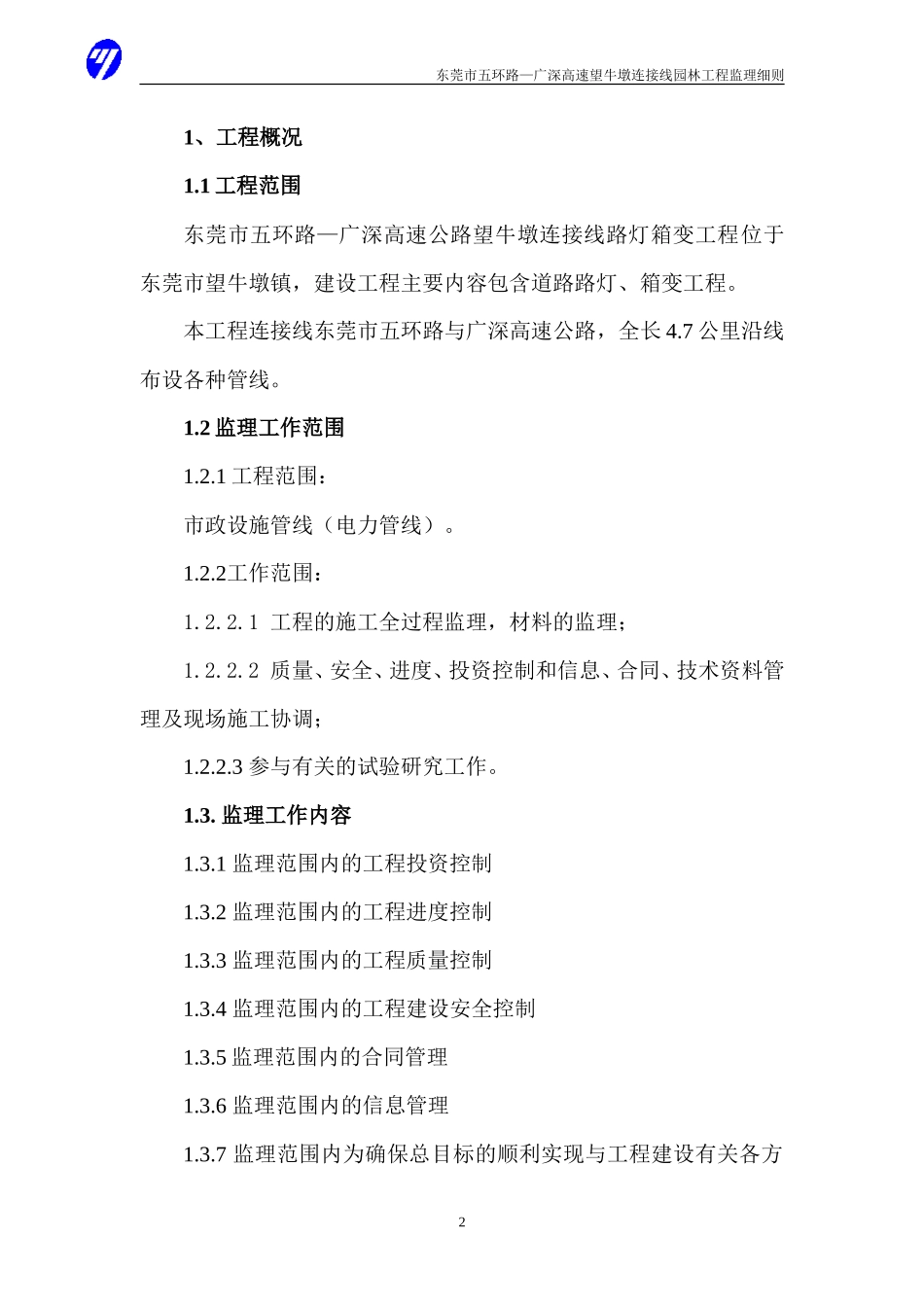

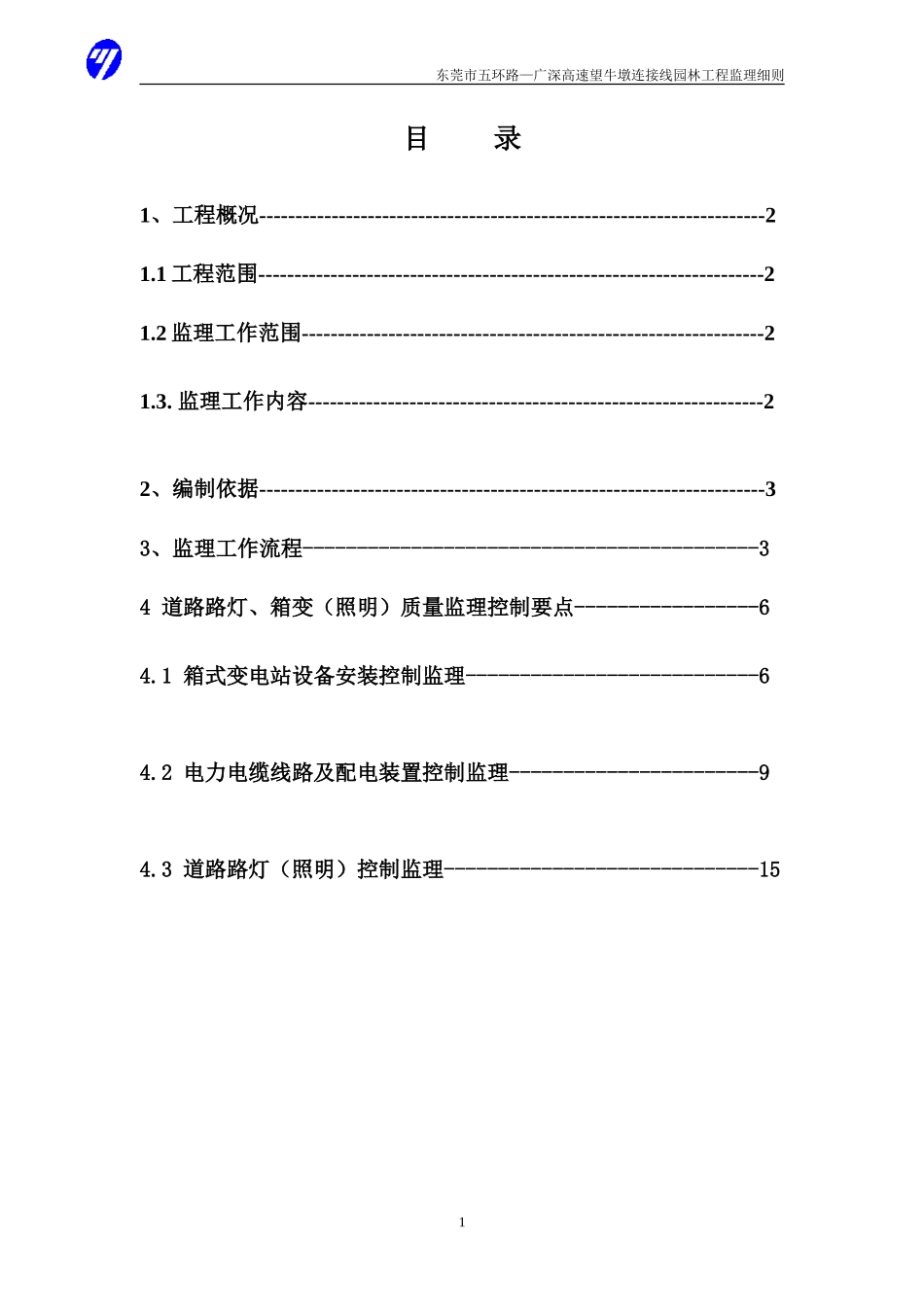

市政基础设施工程市政监—23.2监理细则工程名称：东莞市五环路—广深高速公路望牛墩连接线路灯箱变工程建 设 单 位：东莞市城建工程管理局承 包 单 位：深圳市健宏达建设实业有限公司监 理 单 位：深圳市东鹏工程建设监理有限公司单位负责人：项 目 总 监：年 月 日东莞市五环路—广深高速望牛墩连接线园林工程监理细则 目 录1、工程概况----------------------------------------------------------------------21.1 工程范围----------------------------------------------------------------------21.2 监理工作范围----------------------------------------------------------------21.3. 监理工作内容---------------------------------------------------------------22、编制依据----------------------------------------------------------------------33、监理工作流程------------------------------------------34 道路路灯、箱变（照明）质量监理控制要点-----------------64.1 箱式变电站设备安装控制监理---------------------------64.2 电力电缆线路及配电装置控制监理-----------------------94.3 道路路灯（照明）控制监理-----------------------------151东莞市五环路—广深高速望牛墩连接线园林工程监理细则 1、工程概况1.1 工程范围东莞市五环路—广深高速公路望牛墩连接线路灯箱变工程位于东莞市望牛墩镇，建设工程主要内容包含道路路灯、箱变工程。本工程连接线东莞市五环路与广深高速公路，全长 4.7 公里沿线布设各种管线。1.2 监理工作范围1.2.1 工程范围：市政设施管线（电力管线）。1.2.2工作范围：1.2.2.1 工程的施工全过程监理，材料的监理；1.2.2.2 质量、安全、进度、投资控制和信息、合同、技术资料管理及现场施工协调；1.2.2.3 参与有关的试验研究工作。1.3. 监理工作内容1.3.1 监理范围内的工程投资控制1.3.2 监理范围内的工程进度控制1.3.3 监理范围内的工程质量控制1.3.4 监理范围内的工程建设安全控制1.3.5 监理范围内的合同管理1.3.6 监理范围内的信息管理1.3.7 监理范围内为确保总目标的顺利实现与工程建设有关各方2东莞市五环路—广深高速望牛墩连接线园林工程监理细则 的协调1.3.8 监理范围内为业主提供的服务2、编制依据2.1 设计图纸及变更文件2.2 已批准的本工程的《监理规划》2.3《电器装置安装工程低压电器施工及验收规范》GB50254-962.4《电器装置安装工程低压 1KV 及以下配线工程施工及验收规范》 GB255-962.5《电器装置安装工程电气照明装置施工及验收规范》GB50259-962.6《电器装置安装工程接地装置施工及验收规范》GB50169-923、监理工作流程(1) 测量监理工作流程见图 3-1图 3-1 设计单位向承包人交桩的测量监理工作流程3设计单位业 主监理工程师承 包 人承包人校桩报验校桩成果监理工程师全程旁站监督承包人校桩监理工程师审批东莞市五环路—广深高速望牛墩连接线园林工程监理细则 同意 不同意同意图 3-2 测量放样监理工作流程4制定分项工程放样方案承包人审核分项工程放样方案监理工程师审核结果按批准的方案进行放样承包人检测、审核放样报验表监理工程师审核结果监理工程师签认放样报验表承包人修改放样方案承包人重新放样旁站监理东莞市五环路—广深高速望牛墩连接线园林工程监理细则 图 3-3 原材料质量监理工作流程5原材料来源施工单位自检出厂质保书施工单位自检后送材料报验单材料允许进入现场使用专业监理工程师审核施工单位按规定批量自检并填报材料报验单专业监理工程师审批允许使用指令施工单位禁止使用监理抽检监理人员发现疑问再抽检不合格换料源不合格合格东莞市五环路—广深高速望牛墩连接线园林工程监理细则 4 道路路灯、箱变（照明）质量监理控制要点4.1 箱式变电站设备安装控制监理4.1.1 箱式变电站设备安装控制施工要求4.1.1.1 箱式变电站的设备、数量、型号、规格、技术指标应符合设计要求，随机技术文件应齐全。4.1.1.2 箱式变电站的设备安装应牢固，配线正确、清晰、美观，导线绝缘良好，无损伤。设备的安装地点、位置和排列均...
