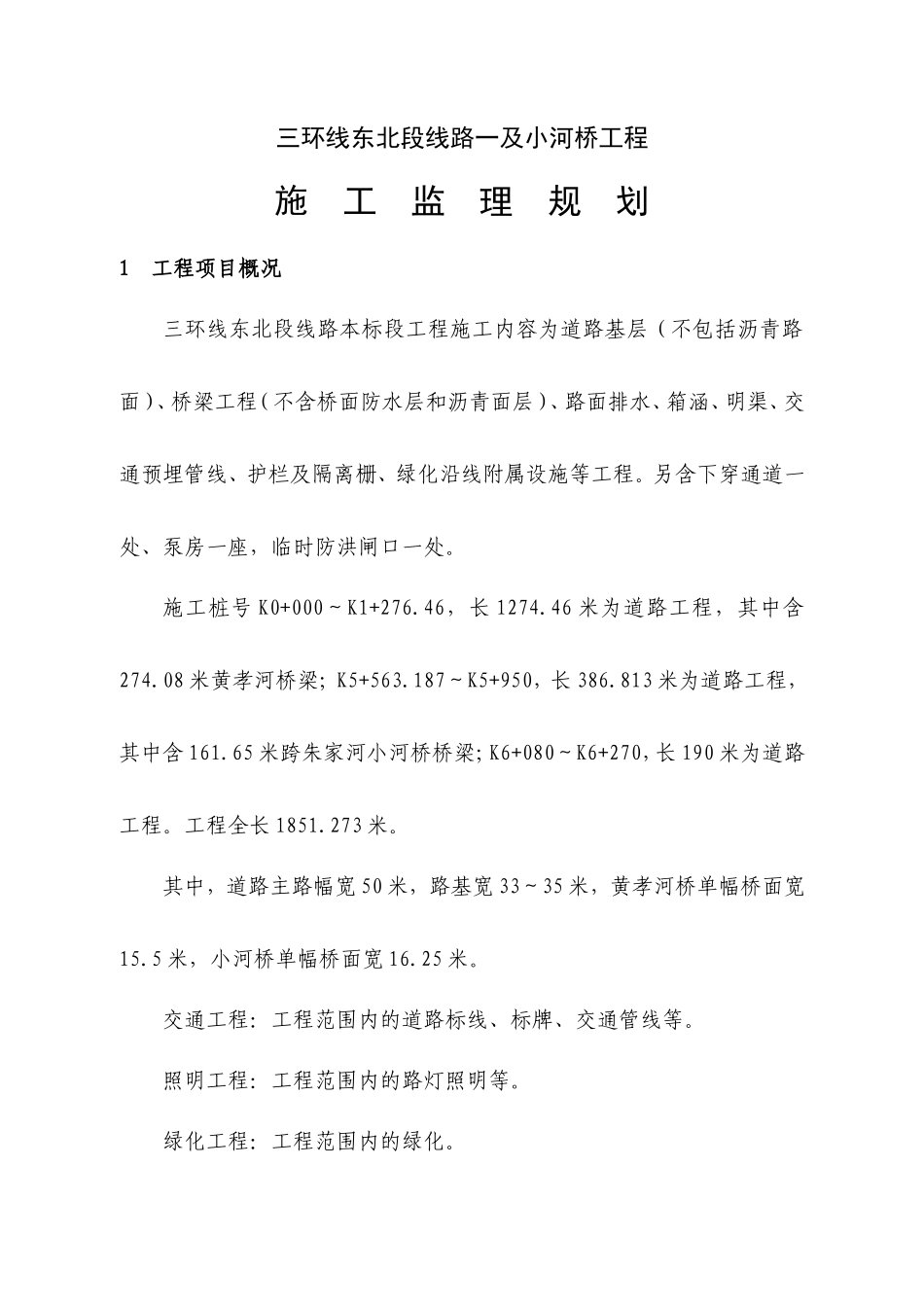

三环线东北段线路一及小河桥工程施 工 监 理 规 划1 工程项目概况三环线东北段线路本标段工程施工内容为道路基层（不包括沥青路面）、桥梁工程（不含桥面防水层和沥青面层）、路面排水、箱涵、明渠、交通预埋管线、护栏及隔离栅、绿化沿线附属设施等工程。另含下穿通道一处、泵房一座，临时防洪闸口一处。施工桩号 K0+000～K1+276.46，长 1274.46 米为道路工程，其中含274.08 米黄孝河桥梁；K5+563.187～K5+950，长 386.813 米为道路工程，其中含 161.65 米跨朱家河小河桥桥梁；K6+080～K6+270，长 190 米为道路工程。工程全长 1851.273 米。其中，道路主路幅宽 50 米，路基宽 33～35 米，黄孝河桥单幅桥面宽15.5 米，小河桥单幅桥面宽 16.25 米。交通工程：工程范围内的道路标线、标牌、交通管线等。照明工程：工程范围内的路灯照明等。绿化工程：工程范围内的绿化。1.1 道路工程本标段工程含 2 个施工段，K0+000～K1+276.46，长 1274.46 米为道路工程(其中含 274.08 米黄孝河桥梁)；K5+563.187～K5+950，长 386.813 米为道路工程(其中含 161.65 米跨朱家河小河桥桥梁)。K0+000 ～ K1+276.46 段 路 基 标 准 横 断 面 宽 度 为 33.0m ， 具 体 布置:2×0.75m 土路肩（含两侧防撞栏杆）+2×2.5m 紧急停车带（含 2×0.5m路缘带）+2×11.25m 车行道路缘带+2×0.5m+3.0m 宽中央分隔带。1.1.1 路基（1）道路填方路基击实度，路槽下 0～80㎝为 96%（重型击实标准，下同），80～150㎝以下为 94%，150㎝以下为 93%，挖方路槽下 0～80㎝为96%。填筑材料及碾压施工应符合施工规范要求。工后沉降的要求根据城市道路的特性列于下表。工程位置桥台与路堤相邻处涵洞或箱涵通道处一般路段城市快速路道≤0.10m≤0.20m≤0.30m（2）K0+472.5～K0+520、K0+560～K0+700 段，堆土高度 3.6m～4.7m，地基处理方式为低标号素混凝土桩（简称 LCG 桩）。桩长 11m～16m，布置方式为正方形和矩形 2 种，横向间距 1.5m～1.8m，纵向间距 1.5m～2.0m，桩的直径为 0.4m，桩自身混凝土强度为 C15。（3）K0+520～K0+560 段，堆土高度 4.4m～4.6m，由于有高压走廊在此范围内与道路斜交，故地基处理方式采用旋喷桩。桩长 13.0m，横向间距1.5m，纵向间距 1.7m，直径 0.6m，水泥采用强度等级不低于 32.5MPa 的普通硅酸盐水泥。（4）K0+190～K0+256.5、K0+700～K1+274.5 段，清除层素填土和以下土层平均厚度 80㎝，然后回填毛渣 30㎝，再进行好土回填，回填毛渣、土料，其压实度均应满足道路路基设计要求。K0+000～K0+190 段，分布有鱼塘和藕塘，应先事施工围堰，再抽干水，清除淤泥约 150㎝，然后回填毛渣60㎝，再进行好土回填。围堰采用粘土填筑，顶高应高于施工期水位 0.5m，顶宽 2.0m 内外坡比均为 1：2，围堰内边线距离道路边坡线应满足施工要求。1.1.2 中央分隔带及路边排水中央分隔带底部铺设涤纶长丝 PC 防渗复合土工布，分隔带内设置纵向盲沟，沟内设直径 5㎜透水管，通过集水槽和横向排水管将水排出路基外；出水口设 HB=2×3㎝水泥混凝土矩形沟引入路基排水边沟，施工矩形沟时，应注意与边坡植草砖协调配合。集水曹间距原则上按 50m 设置一处，遇电缆接线井、纵向盲沟不能连通，且盲沟水流流向接线井时，应在靠近接线井处加设一处。路面边部设 156㎝厚碎石盲沟，将深入路面面层的水排出路基以外。盲沟底部铺设防水土工布。1.1.3 桥面（1）路面基层采用 4 层，总厚度为：60㎝=2×20㎝厚 5%水泥稳定碎石基层+20㎝厚 12%石灰稳定土垫层。（2）沥青路面面层采用 3 层，总厚度为：18㎝=4㎝厚 AC-16C 改性沥青砼上面层（纤维 2.25Kg/t）+6㎝厚 AC-20C 型中粒式改性沥青砼中面层+8㎝厚 AC-25 型粗粒式沥青砼下面层（沥青面层不属本标段施工内容）。（3）5%水泥稳定继配碎石应预先筛分成 3-4 个不同的粒级，然后配合，使颗粒组成符合《公路路面基层施工技术规范》表 3.2.2 所列继配范围，基础应根据压实工分层压实，压实度为 98%，水泥稳定继配碎石 7 天饱水抗压强度不小于 3.0MPa。水泥采...
