锂离子电池基础培训教材

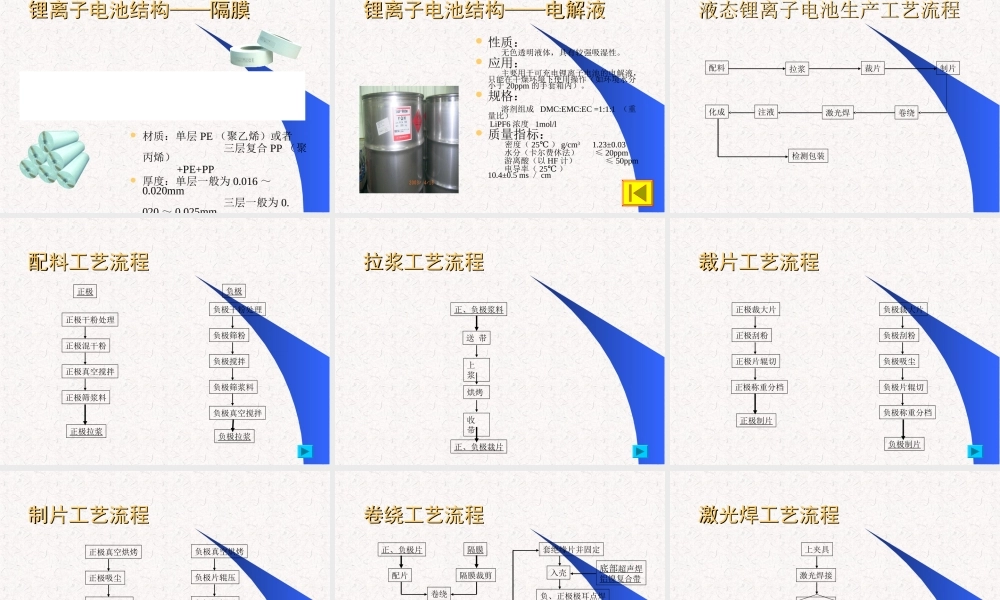

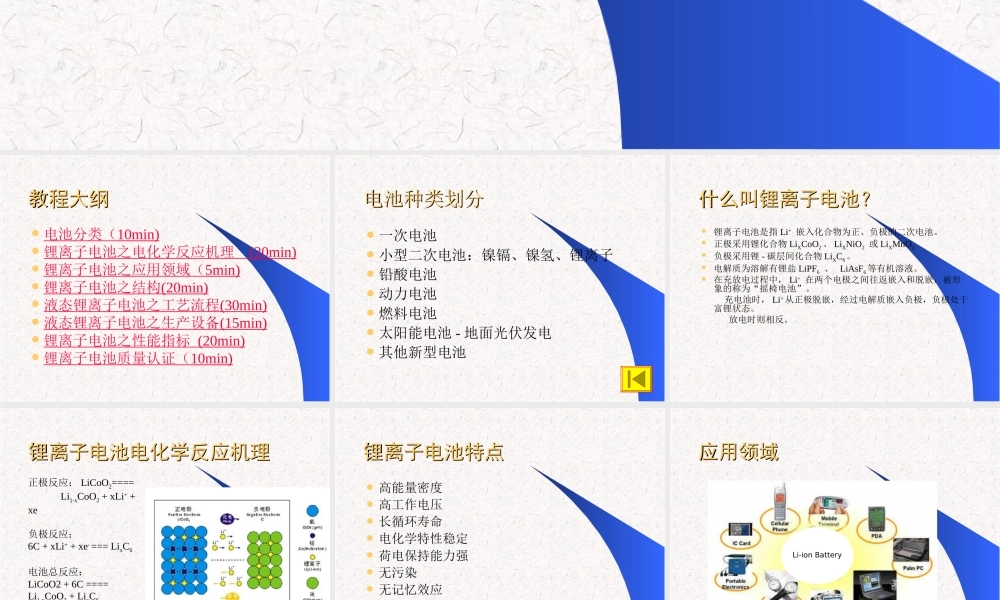

培训教程培训教程锂离子电池基础知识 主讲： 研发中心制作 教程大纲教程大纲 电池分类（10min) 锂离子电池之电化学反应机理 (20min) 锂离子电池之应用领域（5min) 锂离子电池之结构(20min) 液态锂离子电池之工艺流程(30min) 液态锂离子电池之生产设备(15min) 锂离子电池之性能指标 (20min) 锂离子电池质量认证（10min)电池种类划分电池种类划分 一次电池 小型二次电池：镍镉、镍氢、锂离子 铅酸电池 动力电池 燃料电池 太阳能电池 - 地面光伏发电 其他新型电池什么叫锂离子电池？ 什么叫锂离子电池？  锂离子电池是指 Li+ 嵌入化合物为正、负极的二次电池。 正极采用锂化合物 LiXCoO2、 LiXNiO2 或 LiXMnO2  负极采用锂 - 碳层间化合物 LiXC6。 电解质为溶解有锂盐 LiPF6 、 LiAsF6等有机溶液。 在充放电过程中， Li+ 在两个电极之间往返嵌入和脱嵌，被形象的称为“摇椅电池”。 充电池时， Li+从正极脱嵌，经过电解质嵌入负极，负极处于富锂状态。 放电时则相反。锂离子电池电化学反应机理锂离子电池电化学反应机理正极反应： LiCoO2==== Li1-xCoO2 + xLi+ + xe 负极反应：6C + xLi+ + xe- === LixC6 电池总反应：LiCoO2 + 6C ==== Li1-xCoO2 + LixC6 放电时发生上述反应的逆反应。锂离子电池特点锂离子电池特点 高能量密度 高工作电压  长循环寿命 电化学特性稳定 荷电保持能力强 无污染 无记忆效应应用领域应用领域Li-ion Battery锂离子电池结构锂离子电池结构 正极 活性物质（ LiCoO2\LiMnO2\LiNixCo1-xO2) 导电剂、溶剂、粘合剂、基体  负极 活性物质（石墨、 MCMB) 粘合剂、溶剂、基体  隔膜（ PP+PE ） 电解液（ LiPF6 + DMC EC EMC) 外壳五金件（铝壳、盖板、极耳、绝缘片）方（角）形锂离子电池结构图方（角）形锂离子电池结构图圆柱形锂离子电池结构图圆柱形锂离子电池结构图软包装锂离子电池结构图软包装锂离子电池结构图锂离子电池结构锂离子电池结构————正极正极正极基体：铝箔（约 0.020mm 厚 )正极物质：钴酸锂 + 导电剂 +PVDF正极集流体：铝带（约 0.1mm 厚）锂离子电池结构锂离子电池结构————负极负极负极基体：铜箔（约 0.015mm 厚 )负极物质：石墨 +CMC+SBR负极集流体：镍带（约 0.07mm 厚）锂离子电池结构锂离子电池结构————隔膜隔膜 材质：单层 PE （聚乙烯）或者 三层复合 PP （聚丙烯） +PE+PP 厚度：单层一般为 0.016 ～0.020mm 三层一般为 0.020 ～ 0 025mm锂离子电池结构锂离子电池结构————电解液电解液 性质： 无色透明液体，具有较强吸湿性。 应用： 主要用于可充电锂离子电池的电解液，只能在干燥环境下使用操作（如环境水分小于 20ppm 的手套箱内）。 规格： 溶剂组成 DMC:EMC:EC =1:1:1 （重量比） LiPF6 浓度 1mol/l 质量指标： 密度（ 25℃ ） g/cm3 1.23±0.03 水分（卡尔费休法） ≤ 20ppm 游离酸（以 HF 计） ≤ 50ppm 电导率（ 25℃ ） 10.4±0.5 ms ／ cm液态锂离子电池生产工艺流程液态锂离子电池生产工艺流程配料卷绕注液检测包装拉浆制片化成激光焊裁片配料工艺流程配料工艺流程正极干粉处理正极筛浆料正极混干粉正极真空搅拌负极干粉处理负极真空搅拌负极筛粉负极搅拌负极筛浆料正极拉浆负极拉浆正极负极拉浆工艺流程拉浆工艺流程送 带上 浆正、负极浆料正、负极裁片烘烤收 带裁片工艺流程裁片工艺流程正极裁大片正极刮粉正极片辊切负极裁大片负极称重分档负极刮粉负极片辊切正极称重分档负极吸尘正极制片负极制片制片工艺流程制片工艺流程正极真空烘烤正极吸尘正极片辊压负极真空烘烤负极吸尘负极片辊压负极贴胶纸正极焊极耳负极焊极耳卷绕卷绕正极贴胶纸正极吸尘负极冲压极耳卷绕卷绕工艺流程卷绕工艺流程卷绕贴底部胶纸压芯入壳正、负极片配片隔膜隔膜裁剪测短路套绝缘片并固定负、正极极耳点焊离心入壳测短路压盖帽激光焊底部超声焊铝镍复合带激光焊工艺流...
