HYBT48V-400AH储能锂电池系统方案

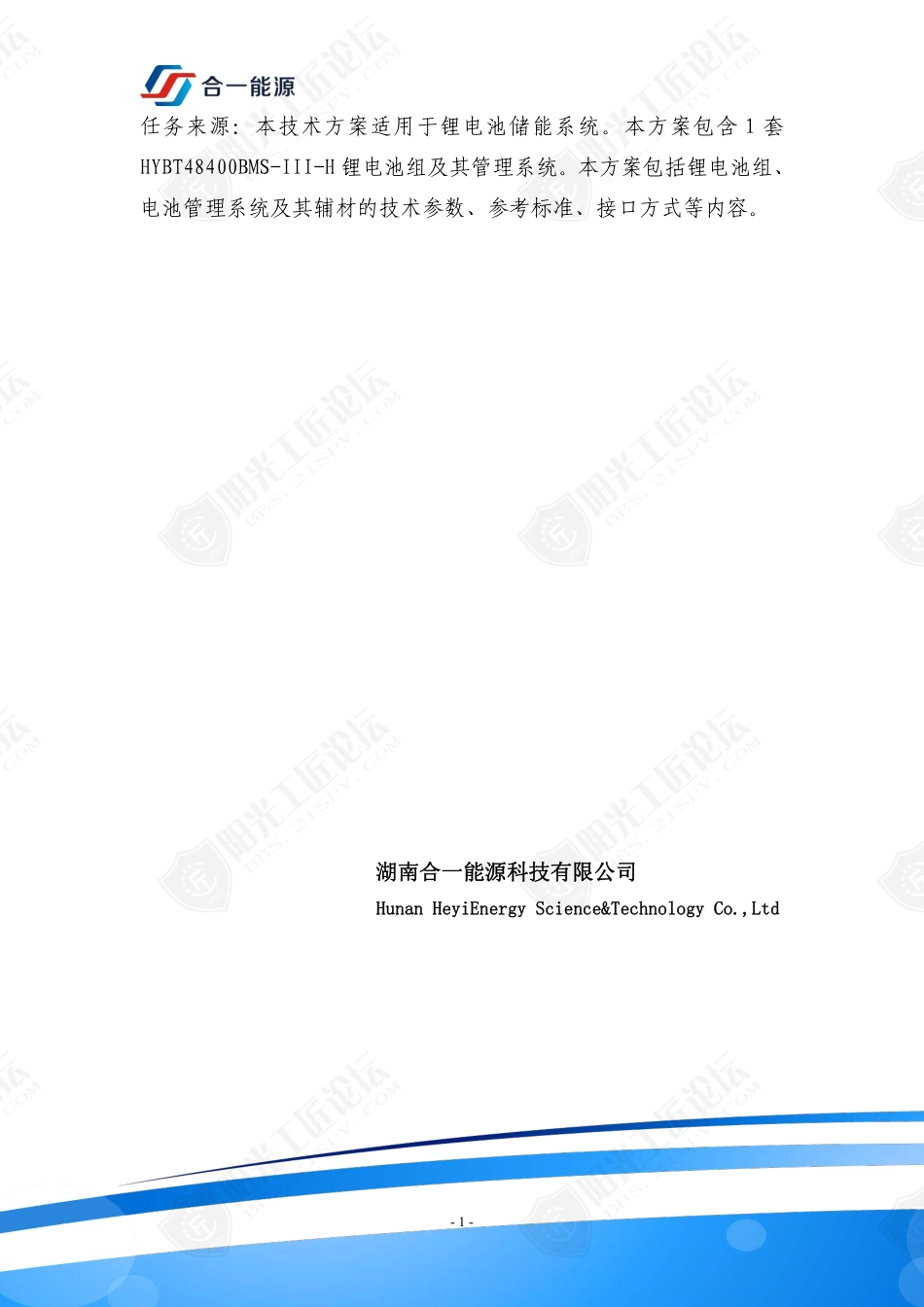

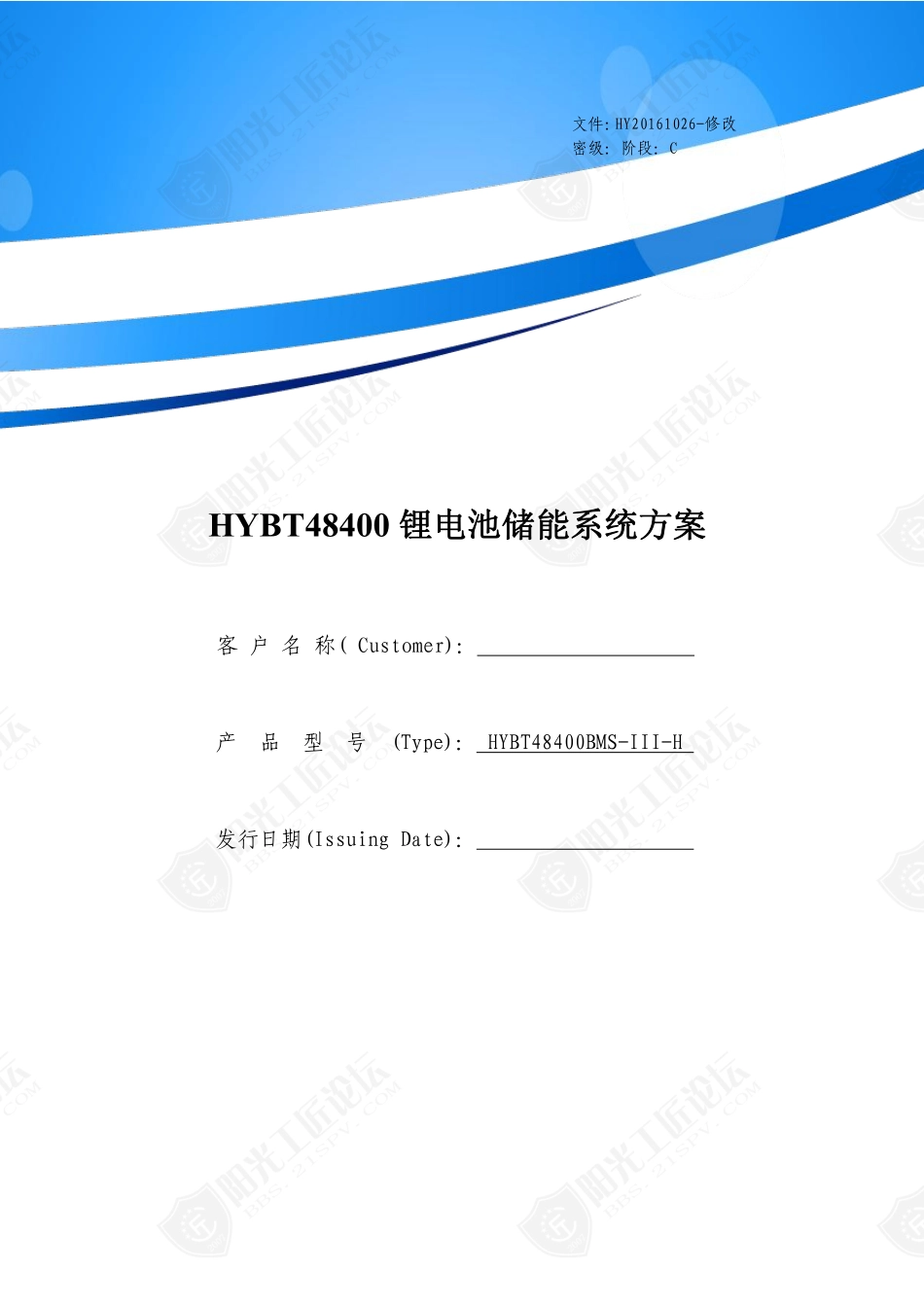

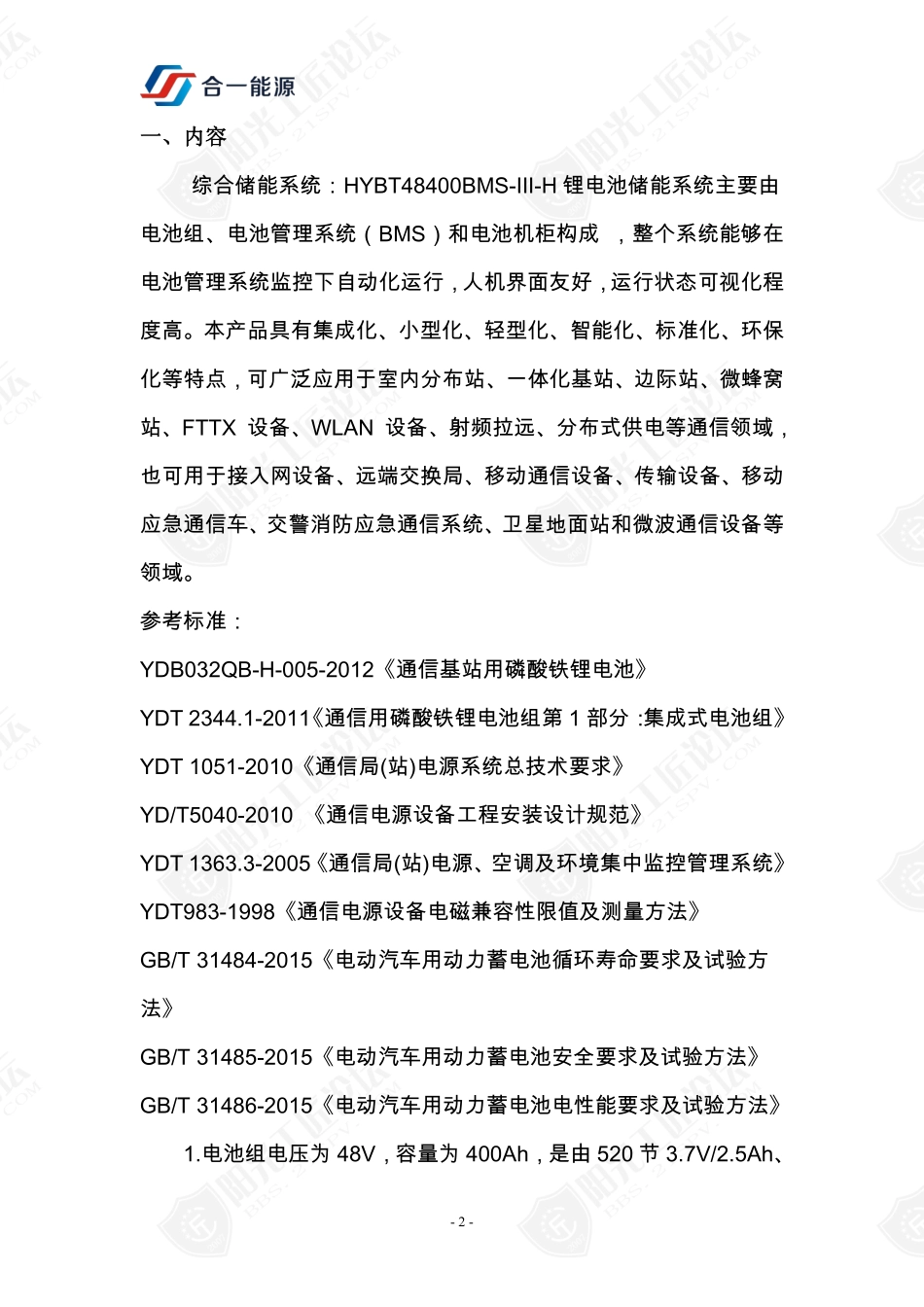

文件：HY20161026-修改密级：阶段：CHYBT48400 锂电池储能系统方案客 户 名 称( Customer)：产品型号(Type)： HYBT48400BMS-III-H发行日期(Issuing Date)：- 1 -任务来源：本技术方案适用于锂电池储能系统。本方案包含 1 套HYBT48400BMS-III-H 锂电池组及其管理系统。本方案包括锂电池组、电池管理系统及其辅材的技术参数、参考标准、接口方式等内容。湖南合一能源科技有限公司Hunan HeyiEnergy Science&Technology Co.,Ltd- 2 -一、内容综合储能系统：HYBT48400BMS-III-H 锂电池储能系统主要由电池组、电池管理系统（BMS）和电池机柜构成 ，整个系统能够在电池管理系统监控下自动化运行，人机界面友好，运行状态可视化程度高。本产品具有集成化、小型化、轻型化、智能化、标准化、环保化等特点，可广泛应用于室内分布站、一体化基站、边际站、微蜂窝站、FTTX 设备、WLAN 设备、射频拉远、分布式供电等通信领域，也可用于接入网设备、远端交换局、移动通信设备、传输设备、移动应急通信车、交警消防应急通信系统、卫星地面站和微波通信设备等领域。参考标准：YDB032QB-H-005-2012《通信基站用磷酸铁锂电池》YDT 2344.1-2011《通信用磷酸铁锂电池组第 1 部分：集成式电池组》YDT 1051-2010《通信局(站)电源系统总技术要求》YD/T5040-2010 《通信电源设备工程安装设计规范》YDT 1363.3-2005《通信局(站)电源、空调及环境集中监控管理系统》YDT983-1998《通信电源设备电磁兼容性限值及测量方法》GB/T 31484-2015《电动汽车用动力蓄电池循环寿命要求及试验方法》GB/T 31485-2015《电动汽车用动力蓄电池安全要求及试验方法》GB/T 31486-2015《电动汽车用动力蓄电池电性能要求及试验方法》1.电池组电压为 48V，容量为 400Ah，是由 520 节 3.7V/2.5Ah、- 3 -单体三元 18650 电池串联和电池管理系统放置于机箱内的一体化集成式电池组。单个电池组型号为 48V100Ah，本产品可多个并联扩容使用来提升后备供电支持时间，并联后产品为 48V400Ah，可通过地址开关设定各个产品地址，并通过 RS485 接口进行级联通信；随着现代通信设备趋向于集成化、小型化、轻型化、前端化的高要求发展，能够替代传统铅酸蓄电池无法满足使用要求的各种通信场合。2.产品特点： 三元锂电池：安全可靠、能量密度高、生产材料及生产、使用过程绿色环保、能量密度高，放电平台稳定。 集成式设计：13 节串联电池模块+电池管理系统+机箱。 模块化设计，可按实际需要多个串、并联来增加输出功率及扩充容量。 支持高倍率充放电，工作效率高、环境适应能力强，工作温度范围宽。 全方位保护功能（过压、欠压、短路、反接、过载、过流、过温、低温、均衡、休眠） 智能化设计，具备遥测、遥信、遥控、遥调功能 具备 RS232 上联接口和 RS485 级联接口，可与站点动环监控平台联动 集中的 LCD 监控显示和 LED 灯指示，运行情况一目了然 具有良好的电磁兼容性，可与标准通信整流设备兼容 极其适合频繁停电地区和风光互补型基站- 4 -3.电池机柜作为整个电池系统的承载体存在，电池组及其电池管理系统均在柜内布置，其中电池机柜分为 4 个单元，5 个腔体，每个单元的规格为 48V-100AH，其中 1 个腔体用于放置逆变器，充电器等其它电器部分。二、电池储能系统技术参数1、系统技术参数：序号功能技术指标备注1标称电压48V2电压范围36.4-54.6VDC3电池类型三元锂电池电压平台 3.7v4标称容量400Ah25℃5单体容量100Ah6每个模组单体数量520 节7最大电量19.2KWh1KWh=1 度电8标称放电电流40A9最大放电电流150A瞬间启动 2000W的负载10充电电流20A11通信接口RS232、RS48512报警嗡鸣器BMS 自带13SOC 估算误差＜10%14海拔高度﹤1000m- 5 -15工作环境温度-20---+55℃16相对湿度月平均不超过 90%17使用场所室内18安装方式移动式带滚轮19出线方式待定20柜体颜色RAL7078需要提前 15 天快递色板或者实物21防护等级IP2022温升<20℃符合 IEC947—123重量≤220kg电池净重 110KG24整体机柜尺寸800*700*500mm长*宽*高25单个模组电池尺寸120*600*480...
