ABB储能系统解决方案

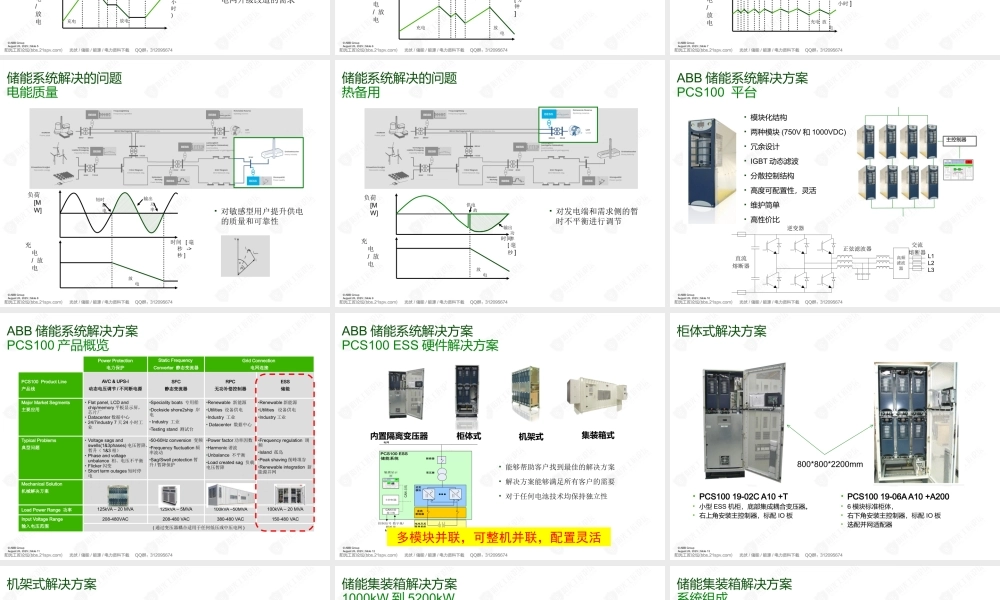

ABB’s BESS Solution李德地， 技术产品管理，电力保护，离散自动化电力转换， 24 May 2013ABB 储能系统解决方案© ABB GroupAugust 26, 2025 | Slide 2ABB 储能系统集装箱解决方案 储能系统解决的问题 ABB 储能系统解决方案 储能机柜解决方案 储能机架解决方案 储能集装箱解决方案 应用案例 PCS100 平台其他产品概览© ABB GroupAugust 26, 2025 | Slide 3储能系统解决的问题ESSESS220 kV110 kV20 kV环网20 kV集中发电分布式发电220 kV 输电线路ESS平滑输出100 MW, 4hESSESSESS110 kV工业负载20 kV掉电热备用10-100 MW, 0.25-1 h新能源并网1-100 MW, 1-10 h平抑负荷以延缓投资1-10 MW, 6 h频率调节1-50 MW, 0.25-1 h削峰填谷0.5-10 MW, 1 h电力系统的发、输、配、用电环节均可体现储能系统的价值© ABB GroupAugust 26, 2025 | Slide 4储能系统解决的问题电力系统调频 调节发电端和需求侧的动态平衡充电放电频率 [Hz]时间 [ 秒 ]充电 / 放电50.0250.0049.98吸收功率输出功率© ABB GroupAugust 26, 2025 | Slide 5储能系统解决的问题平抑负荷（以延缓电网投资） 对发电和负荷供需之间进行优化，从而延缓了电网升级改造的需求基准发电量充电放电负荷 [MW]时间(小时)105输出功率吸收功率充电 / 放电吸收功率© ABB GroupAugust 26, 2025 | Slide 6储能系统解决的问题削峰 平抑短期尖峰负荷从而优化用电充电放电负荷 [MW]时间[ 分钟]计划用电量输出功率充电 / 放电吸收功率吸收功率© ABB GroupAugust 26, 2025 | Slide 7储能系统解决的问题平滑输出 对风能，太阳能等可再生能源输出波动的平滑抑制负荷 [MW]时间 [ 分钟 -> 小时 ]可再生能源产生的功率吸收功率输出功率放电充电充电 / 放电© ABB GroupAugust 26, 2025 | Slide 8储能系统解决的问题电能质量 对敏感型用户提升供电的质量和可靠性负荷 [MW]时间 [ 毫秒 -> 秒 ]充电 / 放电放电短时断电输出功率© ABB GroupAugust 26, 2025 | Slide 9储能系统解决的问题热备用 对发电端和需求侧的暂时不平衡进行调节负荷 [MW]放电输出功率时间 [ 毫秒 ]供电故障充电 / 放电© ABB GroupAugust 26, 2025 | Slide 10ABB 储能系统解决方案PCS100 平台 主控制器 模块化结构 两种模块 (750V 和 1000VDC) 冗余设计 IGBT 动态滤波 分散控制结构 高度可配置性，灵活 维护简单 高性价比正弦滤波器逆变器直流熔断器交流熔断器 L1L2L3高频滤波器© ABB GroupAugust 26, 2025 | Slide 11ABB 储能系统解决方案PCS100 产品概览Power Protection电力保护Static Frequency Converter 静态变流器Grid Connection 电网连接PCS100 Product Line产品线AVC & UPS-I动态电压调节 / 不间断电源SFC静态变流器RPC无功补偿控制器ESS储能Major Market Segments主要应用 Flat panel, LCD and chip/memory 平板显示屏，芯片厂 Datacenter 数据中心 24/7industry 7 天 24 小时工业Speciality boats 专用船Dockside shore2ship 岸电 Industry 工业Testing stand 测试台Renewable 新能源Utilities 设备供电Industry 工业 Datacenter 数据中心Renewable 新能源 Utilities 设备供电Industry 工业Typical Problems典型问题 Voltage sags and swells(1&3phases) 电压暂降、暂升（ 1&3 相） Phase and voltage unbalance 相、电压不平衡 Flicker 闪变 Short term outages 短时停电50-60Hz conversion 变频Frequency fluctuation 频率波动Sag/Swell protection 暂升 / 暂降保护Power factor 功率因数Harmonic 谐波Unbalance 不平衡Load created sag 负载电压暂降Frequency regulation 调频Island 孤岛Peak shaving 削峰填谷Renewable integration 新能源并网Mechanical Solution机械解决方案Lo...
