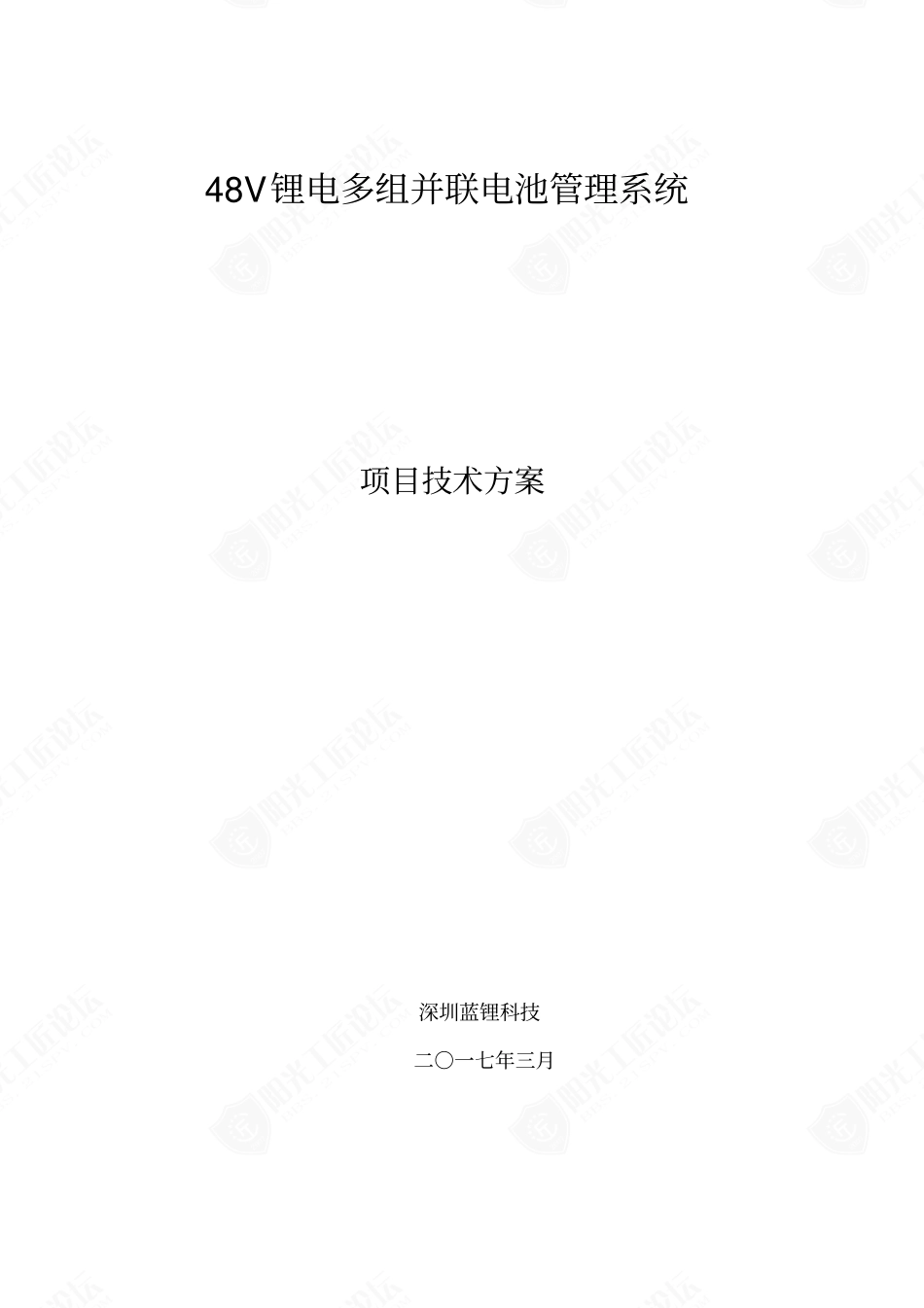

48V锂电多组并联电池管理系统项目技术方案

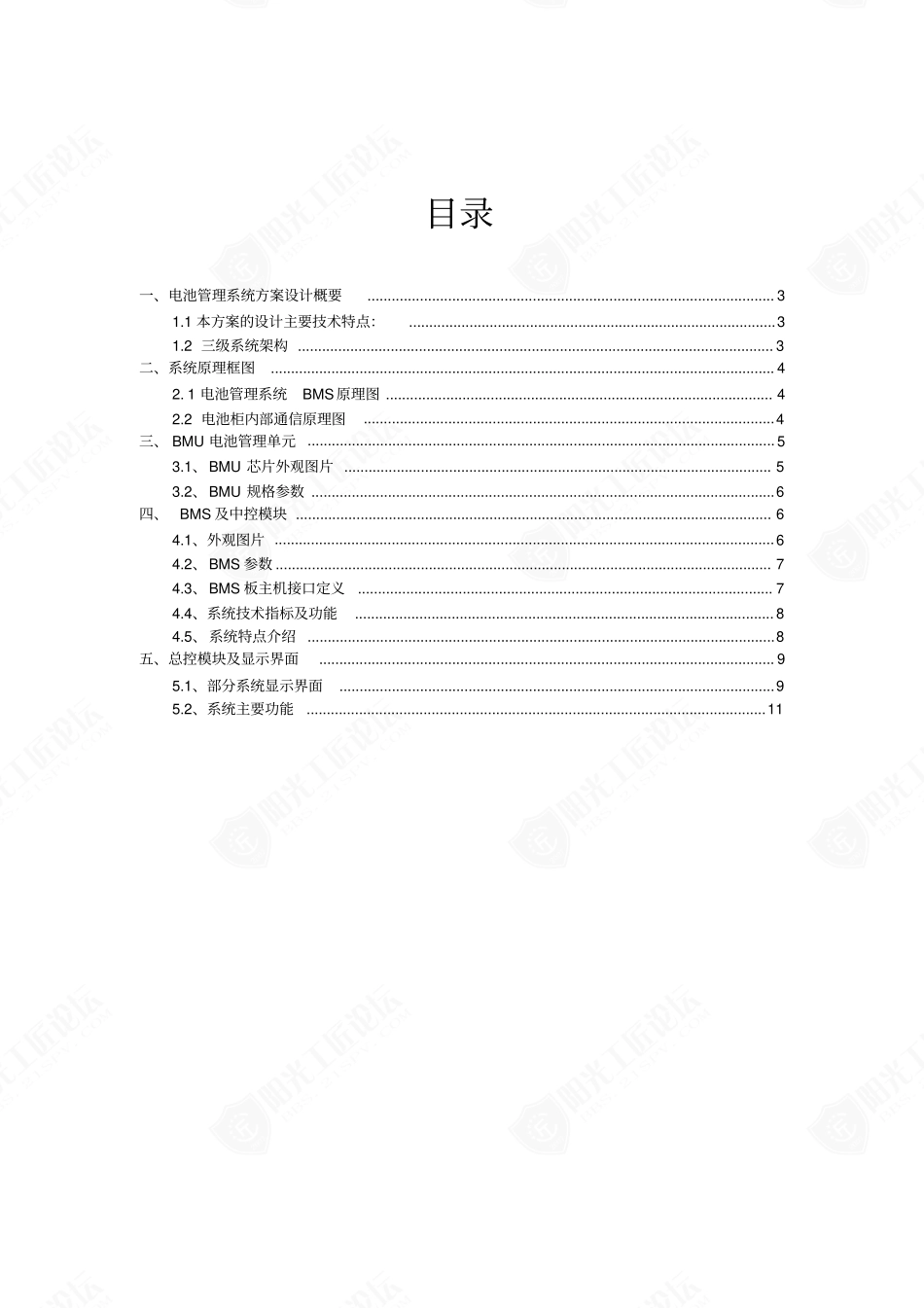

48V锂电多组并联电池管理系统项目技术方案深圳蓝锂科技二○一七年三月目录一、电池管理系统方案设计概要..................................................................................................... 31.1 本方案的设计主要技术特点：...........................................................................................31.2 三级系统架构 ...................................................................................................................... 3二、系统原理框图............................................................................................................................. 42. 1 电池管理系统BMS 原理图 ................................................................................................ 42.2 电池柜内部通信原理图......................................................................................................4三、 BMU 电池管理单元 .................................................................................................................... 53.1、BMU 芯片外观图片 .......................................................................................................... 53.2、BMU 规格参数 ...................................................................................................................6四、 BMS 及中控模块 ...................................................................................................................... 64.1、外观图片 ............................................................................................................................64.2、BMS 参数 ........................................................................................................................... 74.3、BMS 板主机接口定义....................................................................................................... 74.4、系统技术指标及功能........................................................................................................ 84.5、系统特点介绍 ....................................................................................................................8五、总控模块及显示界面................................................................................................................. 95.1、部分系统显示界面............................................................................................................95.2、系统主要功能..................................................................................................................11一、电池管理系统方案设计概要该系统为电信机房后备电池，由多组50-100AH、15-16 串 48V电池模块并联运行。本方案为机架式结构，每个机架（柜）可安装12 组 48V 模块。由于锂电安全性及可靠性的特殊要求，任一单体电池产生过压、过流、过温、欠压，系统都必须使该电池停止工作， 因此，系统设计必须考虑冗余方案， 以提高系统在寿命周期内的可靠性。本案采用 10 组独立电池模块， 每组电池由 100AH单体电池 16 只串联组成。当任意一组电池退出运行时，系统都能正常工作（系统可用储能减为9/10 额定值）；当 5 组电池因维护或故障退出工作时，系统仍能正常工作（系统可用储能减为 1/2 额定值）。系统检测到低于5 组电池在线时，将根据负载电流状况，决定是否维持供电还是退出运行。电池组在初始并联及长期搁置后，由于自放电特性不一致会导致各电池组电压的差异， 直接并联会产生较大的环流，系统配置预充预放电路， 在模块检测到与直流总线电压不一致时，会开启预充预...
