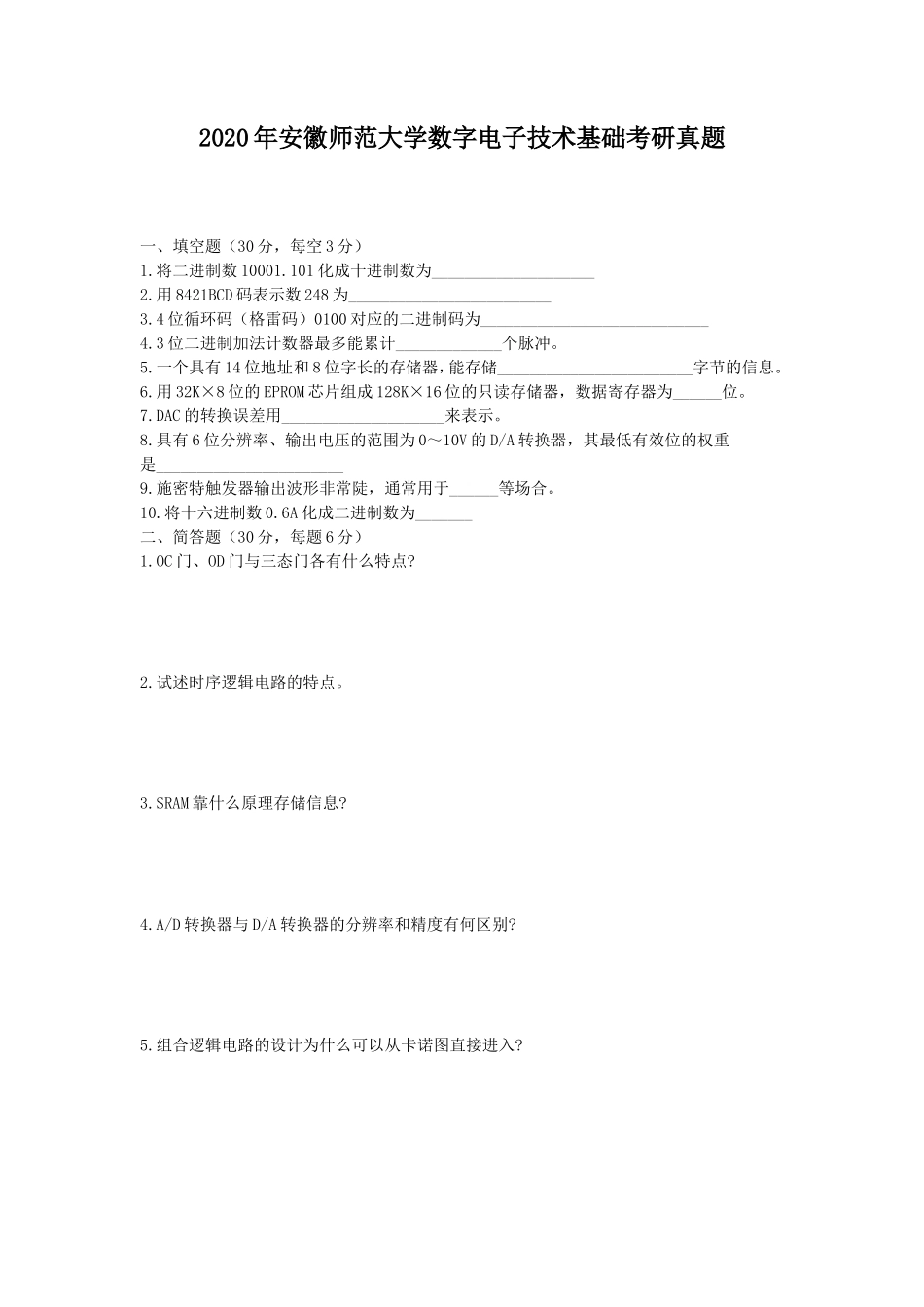

2020年安徽师范大学数字电子技术基础考研真题

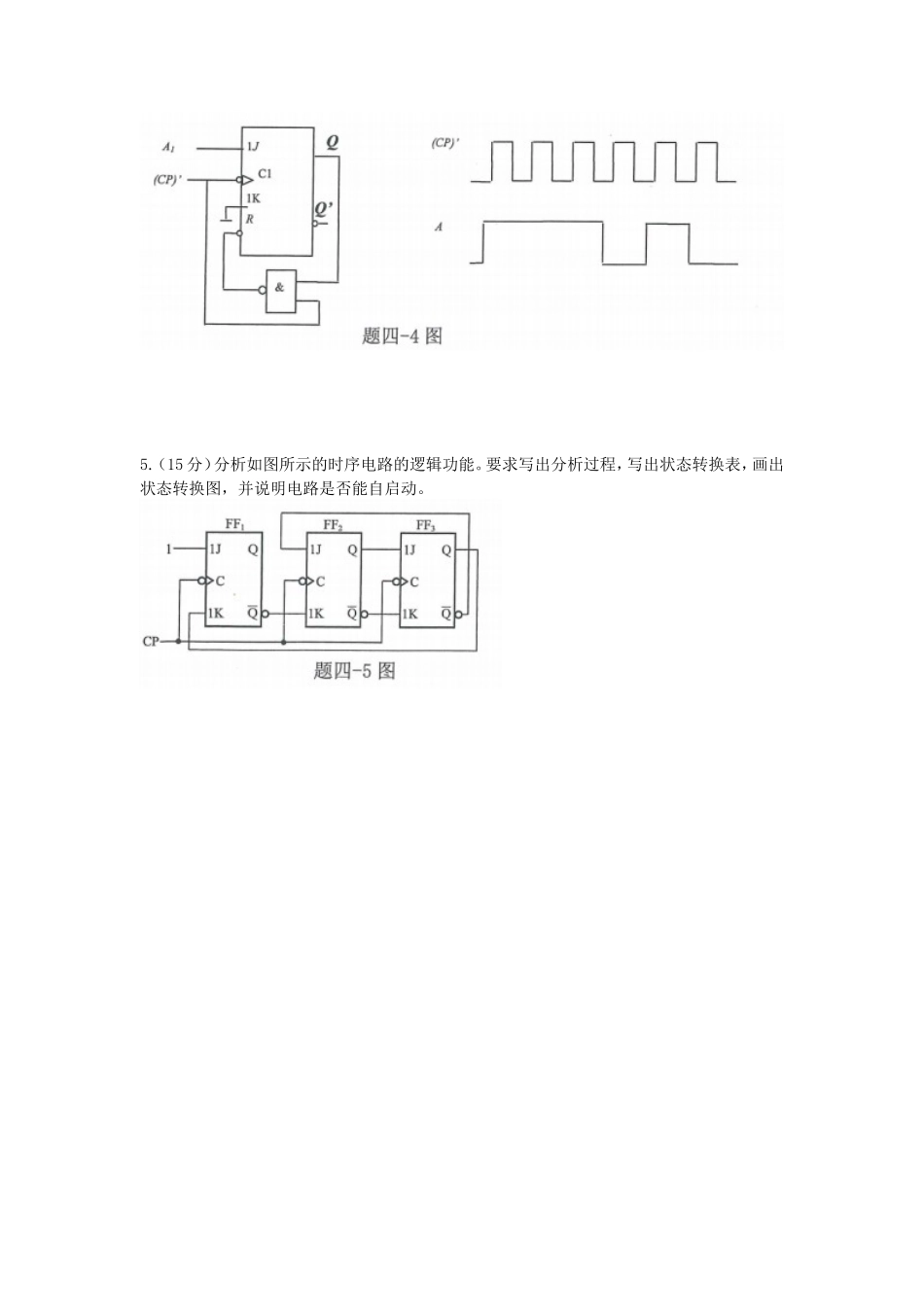

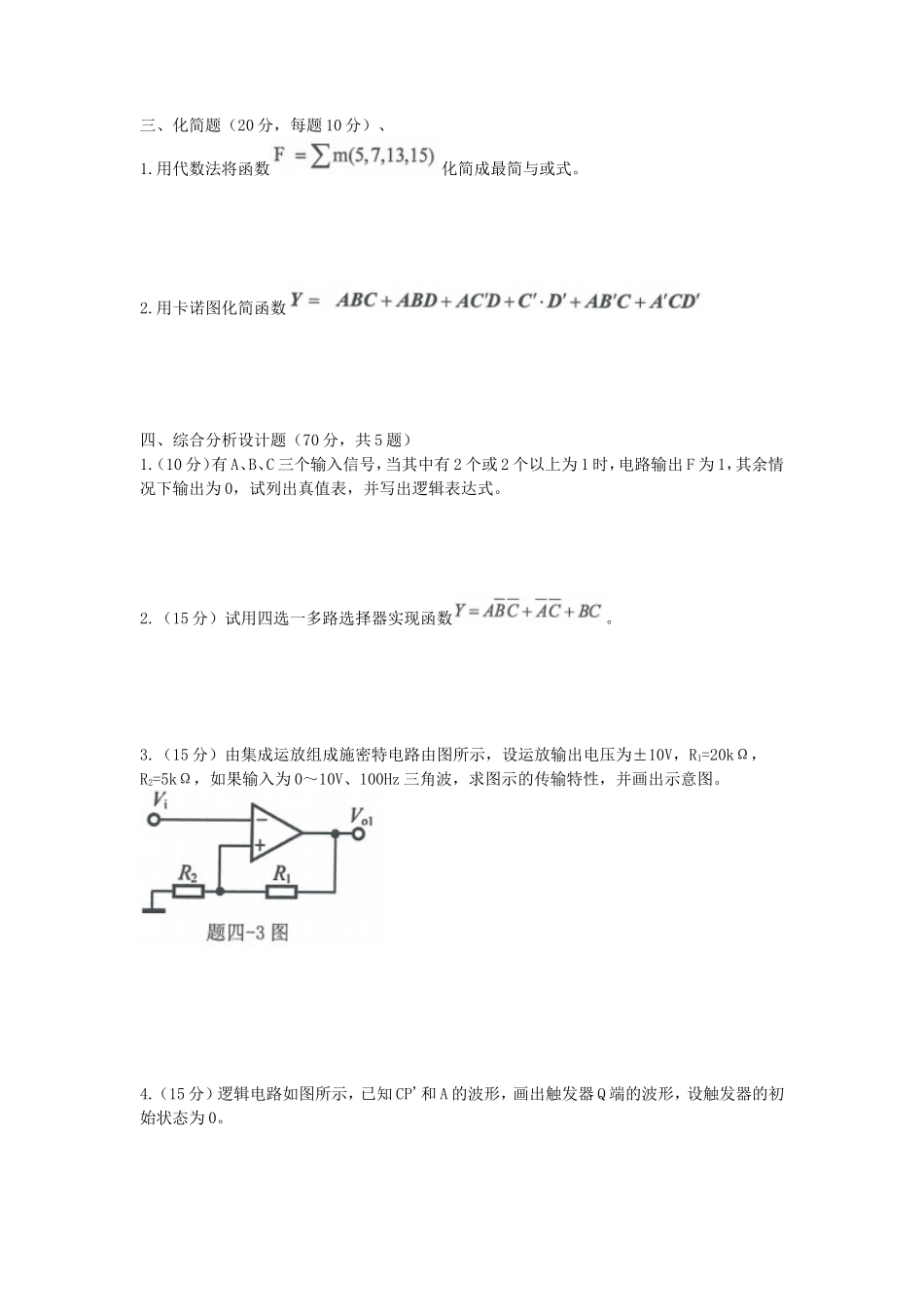

2020 年安徽师范大学数字电子技术基础考研真题一、填空题（30 分，每空 3 分）1.将二进制数 10001.101 化成十进制数为____________________2.用 8421BCD 码表示数 248 为_________________________3.4 位循环码（格雷码）0100 对应的二进制码为____________________________4.3 位二进制加法计数器最多能累计_____________个脉冲。5.一个具有 14 位地址和 8 位字长的存储器，能存储________________________字节的信息。6.用 32K×8 位的 EPROM 芯片组成 128K×16 位的只读存储器，数据寄存器为______位。7.DAC 的转换误差用____________________来表示。8.具有 6 位分辨率、输出电压的范围为 0～10V 的 D/A 转换器，其最低有效位的权重是_______________________9.施密特触发器输出波形非常陡，通常用于______等场合。10.将十六进制数 0.6A 化成二进制数为_______二、简答题（30 分，每题 6 分）1.OC 门、OD 门与三态门各有什么特点?2.试述时序逻辑电路的特点。3.SRAM 靠什么原理存储信息?4.A/D 转换器与 D/A 转换器的分辨率和精度有何区别?5.组合逻辑电路的设计为什么可以从卡诺图直接进入?三、化简题（20 分，每题 10 分）、1.用代数法将函数化简成最简与或式。2.用卡诺图化简函数四、综合分析设计题（70 分，共 5 题）1.（10 分）有 A、B、C 三个输入信号，当其中有 2 个或 2 个以上为 1 时，电路输出 F 为 1，其余情况下输出为 0，试列出真值表，并写出逻辑表达式。2.（15 分）试用四选一多路选择器实现函数。3.（15 分）由集成运放组成施密特电路由图所示，设运放输出电压为±10V，R1=20kΩ，R2=5kΩ，如果输入为 0～10V、100Hz 三角波，求图示的传输特性，并画出示意图。4.（15 分）逻辑电路如图所示，已知 CP'和 A 的波形，画出触发器 Q 端的波形，设触发器的初始状态为 0。5.（15 分）分析如图所示的时序电路的逻辑功能。要求写出分析过程，写出状态转换表，画出状态转换图，并说明电路是否能自启动。
