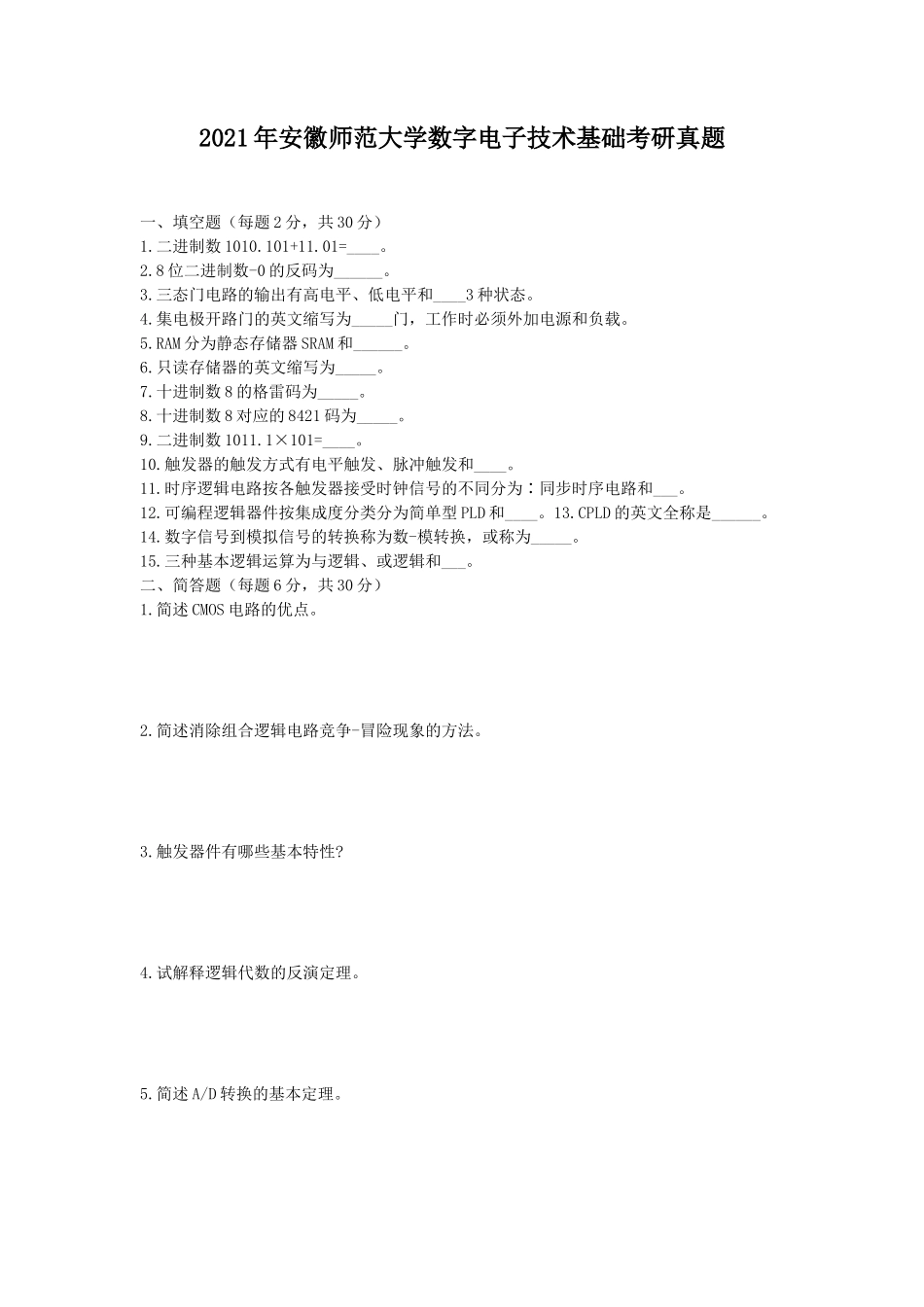

2021年安徽师范大学数字电子技术基础考研真题

2021 年安徽师范大学数字电子技术基础考研真题一、填空题（每题 2 分，共 30 分）1.二进制数 1010.101+11.01=____。2.8 位二进制数-0 的反码为______。3.三态门电路的输出有高电平、低电平和____3 种状态。4.集电极开路门的英文缩写为_____门，工作时必须外加电源和负载。5.RAM 分为静态存储器 SRAM 和______。6.只读存储器的英文缩写为_____。7.十进制数 8 的格雷码为_____。8.十进制数 8 对应的 8421 码为_____。9.二进制数 1011.1×101=____。10.触发器的触发方式有电平触发、脉冲触发和____。11.时序逻辑电路按各触发器接受时钟信号的不同分为∶同步时序电路和___。12.可编程逻辑器件按集成度分类分为简单型 PLD 和____。13.CPLD 的英文全称是______。14.数字信号到模拟信号的转换称为数-模转换，或称为_____。15.三种基本逻辑运算为与逻辑、或逻辑和___。二、简答题（每题 6 分，共 30 分）1.简述 CMOS 电路的优点。2.简述消除组合逻辑电路竞争-冒险现象的方法。3.触发器件有哪些基本特性?4.试解释逻辑代数的反演定理。5.简述 A/D 转换的基本定理。三、逻辑函数化简题（共 15 分）1．用卡诺图化简函数2.用公式法化简函数写出详细步骤。四、（15 分）设计用 3 个开关控制一个电灯的逻辑电路，要求改变任何一个开关的状态都能控制电灯由亮变灭或者由灭变亮。要求用四选一数据选择器（如图）来实现。（A 为高位，AA'=00 对应输出 D0，AA'=01 对应输出 D1，AA'=10 对应输出 D2，AA'=11 对应输出D3）五、（20 分）用 JK 触发器设计一个同步六进制计数器。六、（10 分）在图所示电路中，若 CP、S、R 的电压波形如图中所示，试画出和页端与之对应的电压波形。假定触定发器的初状态为 Q=0。七、（15 分）图中 CB7520 为 10 位倒 T 型电阻网络的 D/A 转换器，试求∶（1）ILSB 产生的输出电压增量是多少（2）输入为 d9~d0=100000000 时的输出电压是多少（3）若输入以二进制补码给出，则最大的正数和绝对值最大的负数各为多少?它们对应的输出电压各为多少八、（15 分）试分析图所示电路的逻辑功能。
