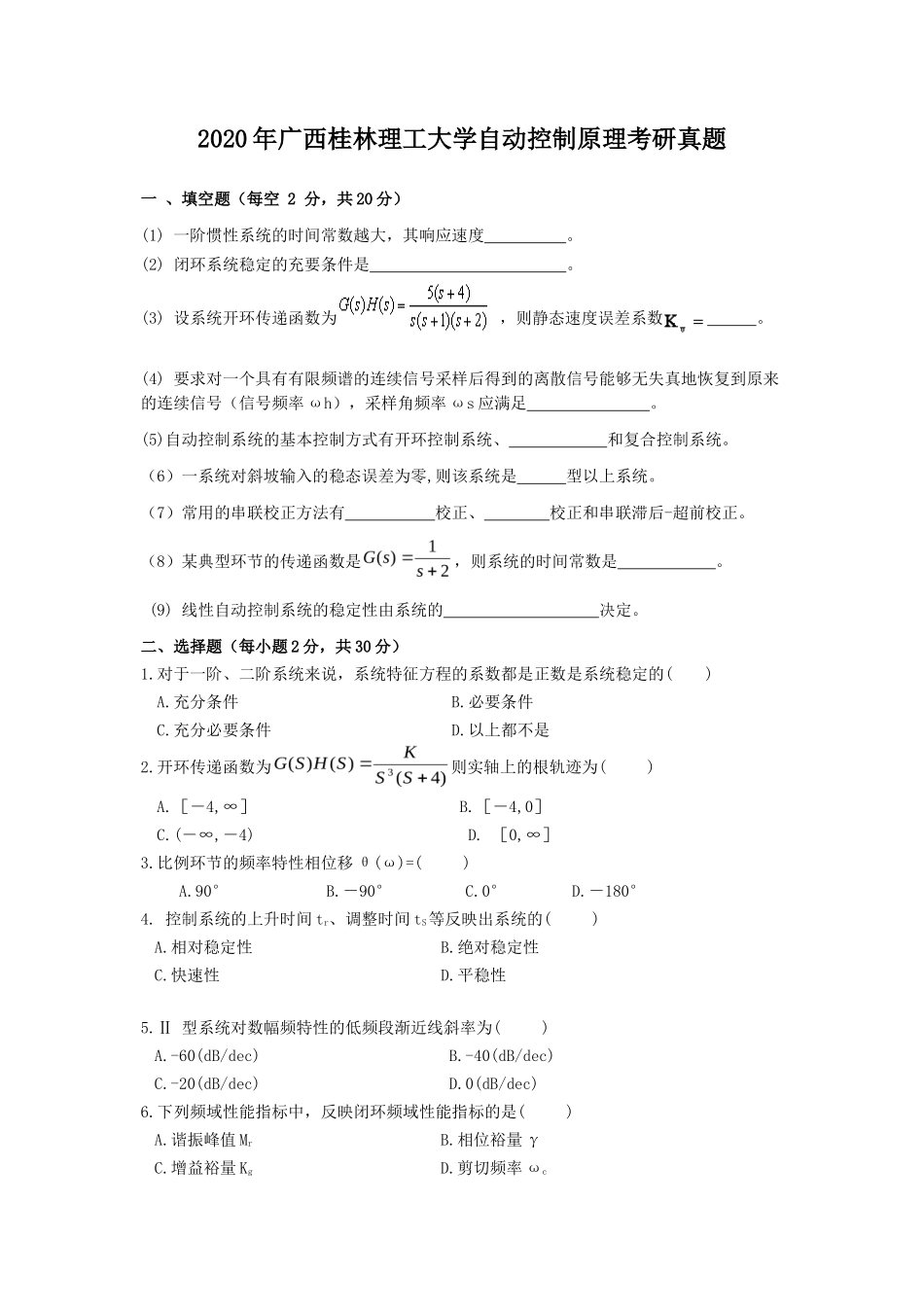

2020年广西桂林理工大学自动控制原理考研真题

2020 年广西桂林理工大学自动控制原理考研真题一 、填空题（每空 2 分，共 20 分）(1) 一阶惯性系统的时间常数越大，其响应速度 。(2) 闭环系统稳定的充要条件是 。(3) 设系统开环传递函数为 ，则静态速度误差系数 。(4) 要求对一个具有有限频谱的连续信号采样后得到的离散信号能够无失真地恢复到原来的连续信号（信号频率 ωh），采样角频率 ωs 应满足 。 (5)自动控制系统的基本控制方式有开环控制系统、 和复合控制系统。（6）一系统对斜坡输入的稳态误差为零,则该系统是 型以上系统。（7）常用的串联校正方法有 校正、 校正和串联滞后-超前校正。（8）某典型环节的传递函数是，则系统的时间常数是 。(9) 线性自动控制系统的稳定性由系统的 决定。二、选择题（每小题 2 分，共 30 分）1.对于一阶、二阶系统来说，系统特征方程的系数都是正数是系统稳定的( ) A.充分条件 B.必要条件 C.充分必要条件 D.以上都不是2.开环传递函数为则实轴上的根轨迹为( ) A.［－4,∞］ B.［－4,0］ C.(－∞,－4) D. ［0,∞］3.比例环节的频率特性相位移 θ(ω)=( ) A.90° B.－90° C.0° D.－180°4. 控制系统的上升时间 tr、调整时间 tS等反映出系统的( )A.相对稳定性 B.绝对稳定性C.快速性 D.平稳性5.Ⅱ 型系统对数幅频特性的低频段渐近线斜率为( )A.-60(dB/dec) B.-40(dB/dec)C.-20(dB/dec) D.0(dB/dec)6.下列频域性能指标中，反映闭环频域性能指标的是( )A.谐振峰值 Mr B.相位裕量 γC.增益裕量 Kg D.剪切频率 ωc7.时域分析中最常用的典型输入信号是（ ）A.脉冲函数B.斜坡函数 C.阶跃函数D.正弦函数8. 开环不稳定，且当开环系统有 1 个虚轴右半平面的极点时，则系统闭环稳定的充要条件是 ( ) (w 由-∞到+∞变化) 。A. 奈奎斯特曲线不包围 B. 奈奎斯特曲线顺时针包围1 圈 C. 奈奎斯特曲线逆时针包围1 圈D. 奈奎斯特曲线逆时针包围2 圈 9.下列系统中属于开环控制的为：( ) A.自动跟踪雷达 B.数控加工中心 C.普通车床 D.家用空调器 10. 已知系统的特征方程为(s+1)(s+2)(s+3)=s+4，则此系统的稳定性为（ ）A．稳定B．临界稳定C．不稳定D．无法判断11.已知系统前向通道和反馈通道的传递函数分别为 G（s）=，当闭环临界稳定时，Kh值应为（ ）A．-1B．-0.1C．0.1D．112.闭环系统特征方程为 G(s)H(s)=-1,其中 G(s)H(s)的矢量表示为（ ）A．1/ （ 2 l+ 1 ） π B．1/±(2 l+ 1)π C．1/ （ ±2 l π ） D．1/(± l π) （各备选项中 l=0,1,2……）13. 已知单位反馈控制系统在速度函数作用下，稳态误差 ess为常数，则此系统为（ ）A．0 型系统B．I 型系统C．Ⅱ型系统D．Ⅲ型系统14.设某环节的传递函数为 G(s)＝，当 ω＝0.5rad／s 时，其频率特性相位移θ(0.5)=（ ）A．－ B．－ C．D．15. 传递函数的概念适用于（ ）系统。 A ．线性、非线性 B. 线性非时变 C ．非线性定常 D. 线性定常 三、计算题（共 100 分）1. (15 分)试求下图的传递函数。2. (15 分)某单位反馈系统结构如下图所示，已知 xi（t）=t，d（t）=-0.5。试计算该系统的稳态误差。3. （10 分）根据以下锅炉液位控制系统示意图画出其方块图，指出输入量、输出量及被控对象。 4. （15 分）系统结构如图所示。 （1）试绘制 Ta=0 时的闭环极点;D(s)X0(s)Xi(s)12.04s)13(5.0ss-RCH 2H 1G 3G 1G 2-++H 3（2）确定使系统为过阻尼状态时的 Ta 值范围;（3）确定阻尼比§ =0.5 时的 Ta 值,确定相应的闭环极点位置,并计算此时输入 r(t)=t 时系统的稳态误差 ess5. 最小相位系统的对数幅频特性如图所示。试求开环传递函数和相位裕量 γ。(10 分) 6. （9 分）已知控制系统开环频率特性曲线如图示。P 为开环右极点个数。г 为积分环节个数。判别系统闭环后的稳定性。（要求简单写出判别依据）。7. （15 分）已知单位负反馈系统的开环传递函数为（1）试绘制 K 由 0→+∞变化的闭环根轨迹图；（2）用根轨迹法确定使系统的阶跃响应不出现超调的 K 值范围；（3）为使系统的根轨迹通过-1±j1 两点，拟加入串联微分校正装置（τs+1），试确定 τ的取值。8.（11 分）离散系统差分方程如下，求该系统的脉冲传递函数。 -20-4020-20db/dec11002L(DB)W(rad/s)s1s1TaC(s)E(s)R(s)注意：附录 常用函数拉斯变换表序号拉斯变换 F(S)时间函数 f(t)1121（t）3t45
