2020年广西桂林理工大学结构力学考研真题A卷

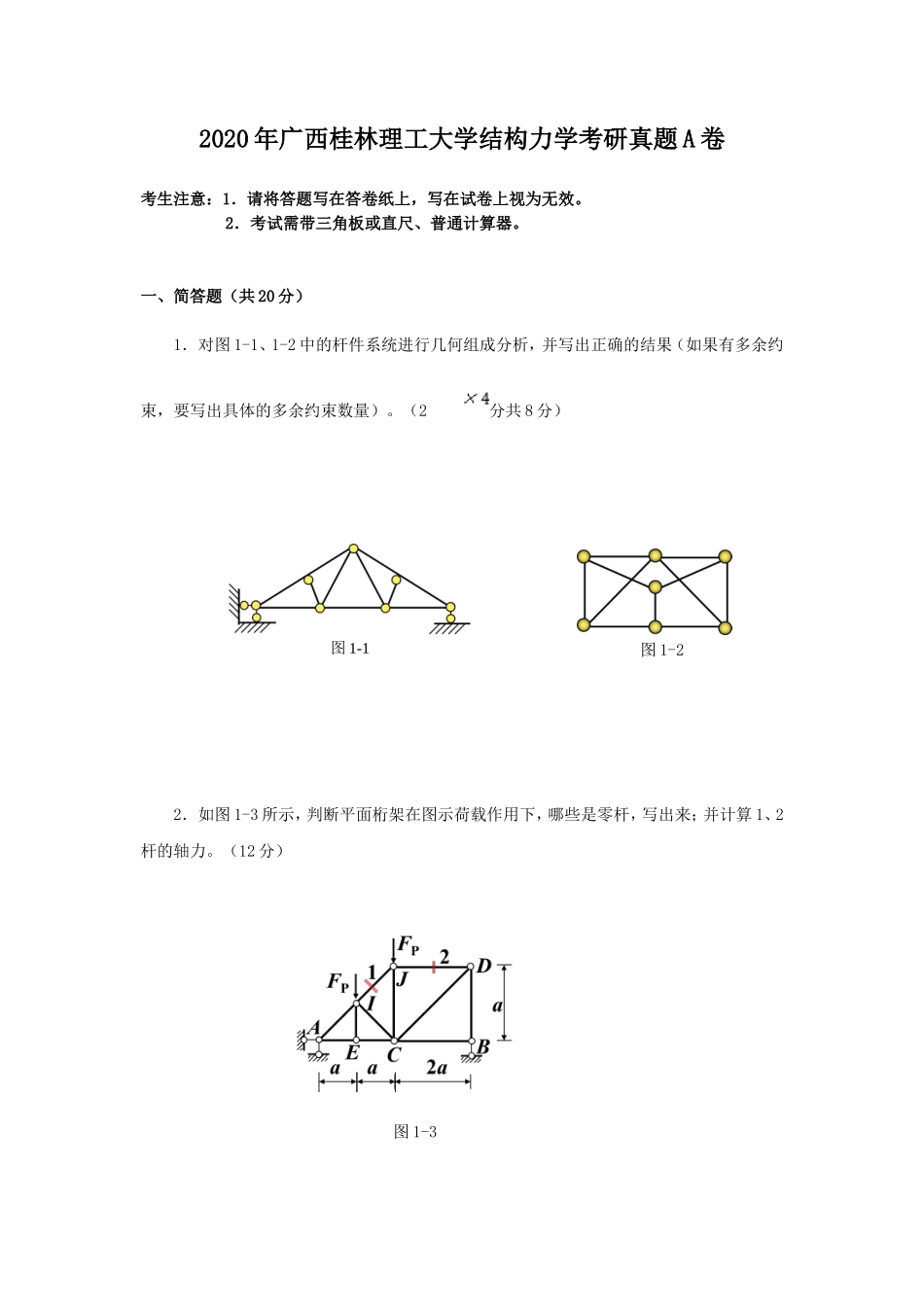

2020 年广西桂林理工大学结构力学考研真题 A 卷考生注意：1．请将答题写在答卷纸上，写在试卷上视为无效。2．考试需带三角板或直尺、普通计算器。一、简答题（共 20 分）1．对图 1-1、1-2 中的杆件系统进行几何组成分析，并写出正确的结果（如果有多余约束，要写出具体的多余约束数量）。（2分共 8 分） 图 1-22．如图 1-3 所示，判断平面桁架在图示荷载作用下，哪些是零杆，写出来；并计算 1、2杆的轴力。（12 分） 图 1-3 图 1-1 图 4 图 2二、画出图 2 梁中、、、剪力的影响线。（4分共 16 分）三、不需要写出详细求解过程，作图 3 结构的弯矩图、剪力图和轴力图。（共 20 分） 图 3四、求出图 4 梁结构 处的竖向位移和 处的转角，已知杆件为常数。（24 分）五、利用对...
