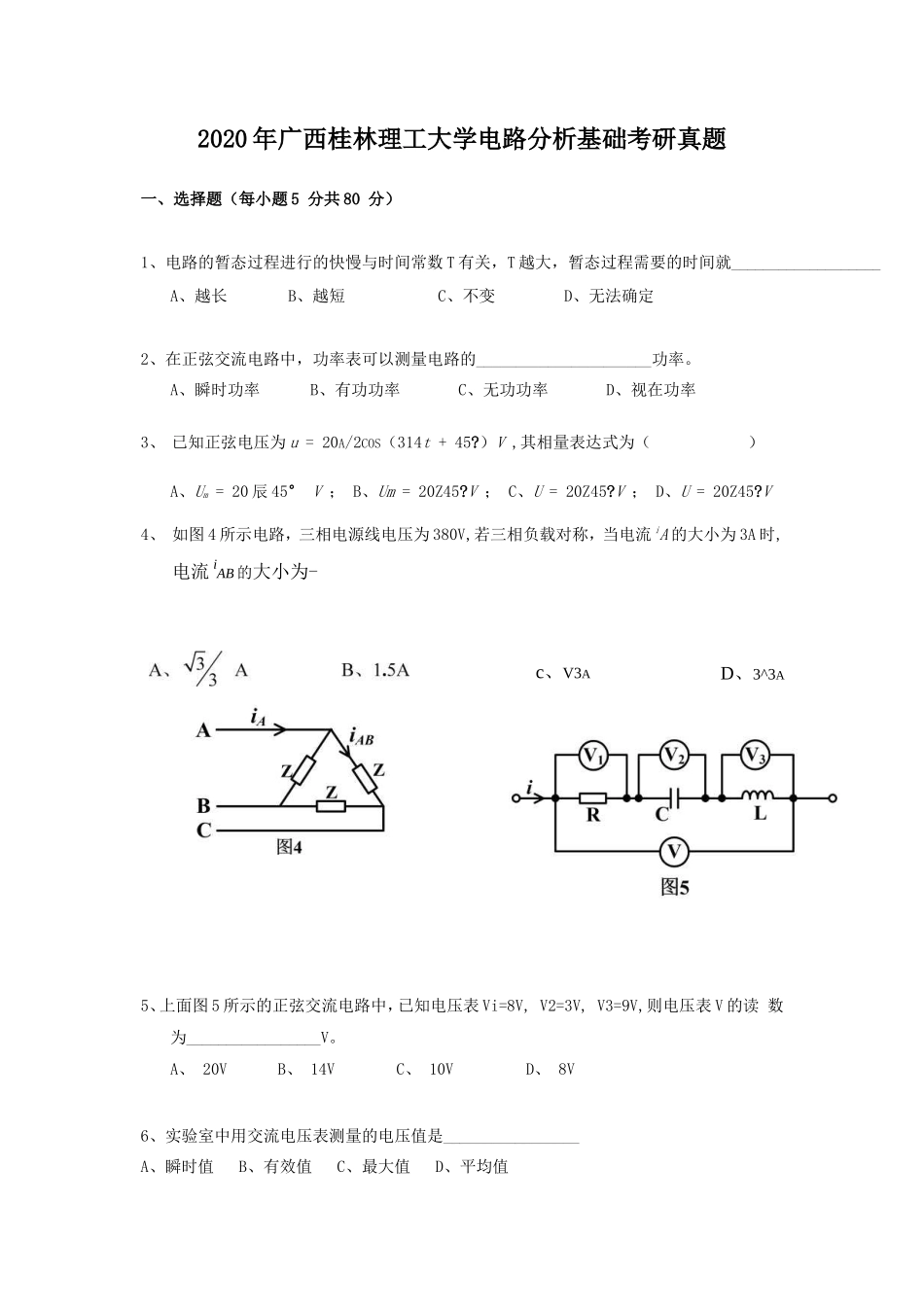

2020 年广西桂林理工大学电路分析基础考研真题一、选择题（每小题 5 分共 80 分）1、电路的暂态过程进行的快慢与时间常数 T 有关，T 越大，暂态过程需要的时间就___________________A、越长B、越短C、不变D、无法确定2、在正弦交流电路中，功率表可以测量电路的______________________功率。A、瞬时功率B、有功功率C、无功功率D、视在功率3、 已知正弦电压为 u = 20A/2COS（314t + 45?）V ,其相量表达式为（）A、Um = 20 辰 45° V ； B、Um = 20Z45?V ； C、U = 20Z45?V ； D、U = 20Z45?V4、 如图 4 所示电路，三相电源线电压为 380V,若三相负载对称，当电流 iA 的大小为 3A 时,5、上面图 5 所示的正弦交流电路中，已知电压表 Vi=8V, V2=3V, V3=9V,则电压表 V 的读 数为_________________V。A、 20VB、 14VC、 10VD、 8V6、实验室中用交流电压表测量的电压值是_________________A、瞬时值B、有效值C、最大值D、平均值电流 iAB 的大小为-c、V3AD、3^3A7、下面图 7 所示电路中 A 点的电位 VA 为A、5VB、7VC、3Vm8、上面图 8 所示电路化简成一个实际电压源模型，则其中 US 和 R 分别为______________________9、如下图 9 所示电路中，当 Is=10A 时，U=2V,若 Is=—100A 时，U 为A、10VB、-20V C、20VD、不能确定10、如上图 10 所示的三相四线制照明电路，各相负载电阻不对称。如果中性线在“X”处 断开，后果是OA、各相电灯中电流均为零；B、各相电灯中电流不变；C、各相电灯电压将重新分配，可能高于或低于额定值，有的不能正常发光，有的可能烧坏 灯丝。11、如下图 11 所示电路，三个电流源发出的总电功率是A、186W B、216W C、6WD、66W12、如下图 12 所示的有向图，树枝数和独立回路数分别是A、3 和 3B、4 和 3 C、5 和 4 D、6 和 313、如上图 13 所示电路，当电路发生谐振时，电流大小为_____________________。A、无法确定B、33 A C、90 AD、10A14、若三相正弦交流对称电源为顺相序，作星形连结，相电压瞬时值为 uA = 220V2COS（314t + 60?）V，则线电压 uBC 为__________________________________________。A、uBC= 220J2COS（314t + 60?）VB、uBC= 380J2COS（314t-30?）VC、uBC= 380A/2COS（314t + 90?）VD、uBC= 220A/2COS（314t-30?）V15、实际电气设备功率因数往往较低，若要提高负载电路的功率因数，常采用人工补偿法进行调整，即给感性负载______________。A、串联电容B、并联电容C、串联电感 D、并联电阻16、应用叠加原理分析电路时，将不作用的独立理想电压源当成_____________________，将受控电流源_____________。A、开路，短路； B、开路，断路；C、短路，短路；D、短路，保留二、看图完成下列各小题：（每小题 10 分共 30 分）1、下图 a 所示电路，已知 Ri=6Q， R2=3Q， Li=3mH， L2=5mH， M=2mH，u = 150j2cosl000t V，试求电流 i2、如下图 b，试列出用支路电流法求解支路电流时所需要的独立方程。3、如上图 C 所示电路，u = 10A/2COS 血 V，若要用网孔电流法求各支路电流，试列出网孔电流方程。（只列出方程不需求解）三、分析计算题：(每小题 10 共 40 分)1、电路如下图①所示，试用节点电压法求各支路电流。0.5Q-------1=1-------图①2、如下图②所示电路，当电阻 R 为何值时可获得最大功率？求出该功率值。3、如下图③所示电路原已处于稳定状态，在 t=0 时开关 S 闭合，试求：(1) us2 =6V 时的 uc和 i； (2)Us2 =?时，换路后不会出现过渡过程?图③4、电路如下图④所示，已知 Ri=4Q, XL=3Q, R2=9Q, Xc= 150,电源电压有效值, u = 150V2COScot V ,试求：(1)电路的等效复数阻抗；(2)各电流相量 I】、I2和 I3 ； (3) 二端口等效电路的功率 P、Q、S 和功率因数 cos?
