某40MN型成型挤压机安装施工组织设计-电力配电施工方案

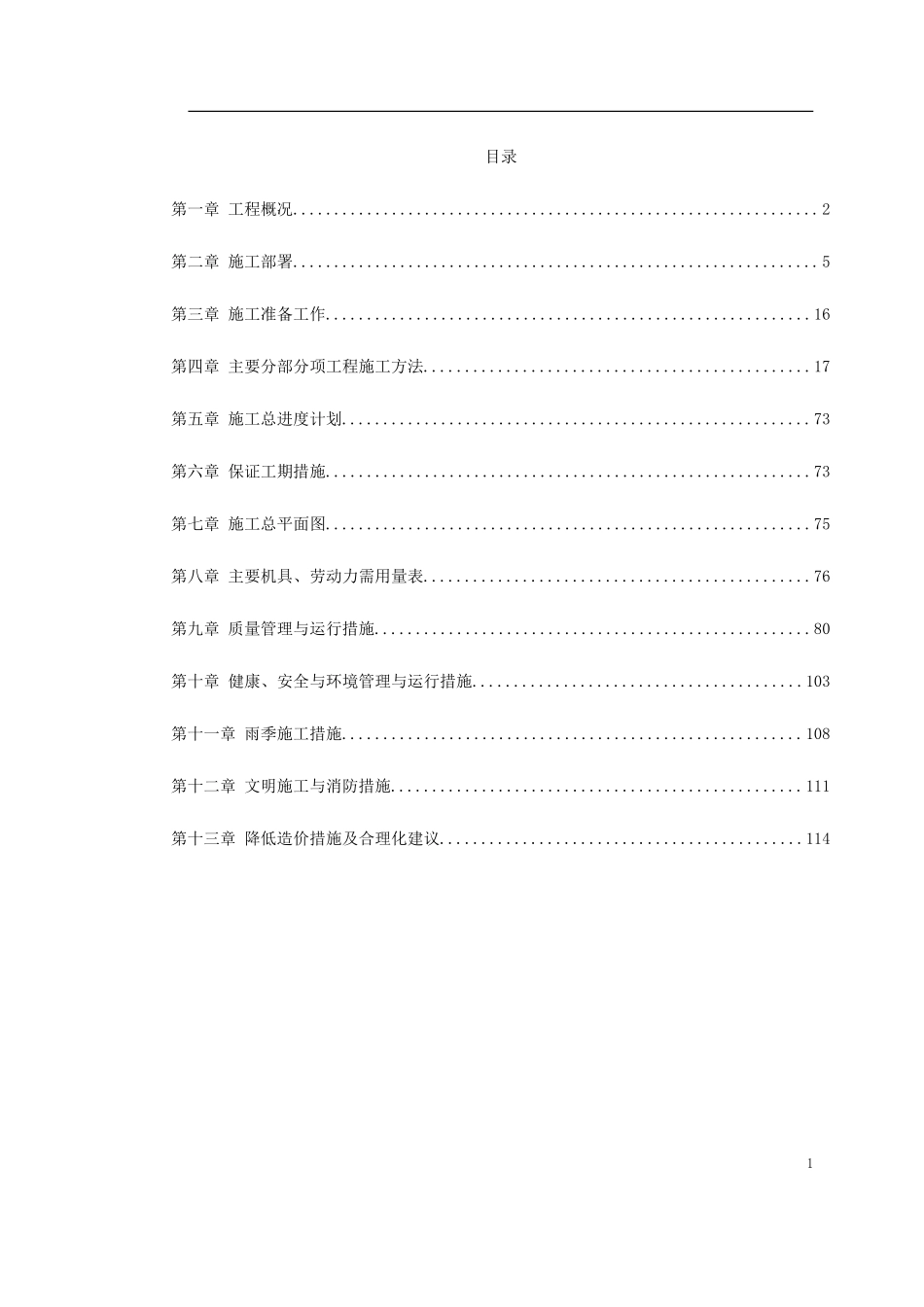

目录第一章 工程概况................................................................2第二章 施工部署................................................................5第三章 施工准备工作...........................................................16第四章 主要分部分项工程施工方法...............................................17第五章 施工总进度计划.........................................................73第六章 保证工期措施...........................................................73第七章 施工总平面图...........................................................75第八章 主要机具、劳动力需用量表...............................................76第九章 质量管理与运行措施.....................................................80第十章 健康、安全与环境管理与运行措施........................................103第十一章 雨季施工措施........................................................108第十二章 文明施工与消防措施..................................................111第十三章 降低造价措施及合理化建议............................................1141第一章工程概况1.1 工程概况**炭素集团有限责任公司拟进行微孔炭砖、半石墨质炭砖国家重点工业性试验项目的建设，其中设备安装工程为 40MN 型成型挤压机的安装。该项目的设计及设备制造由日本神户制钢提供，设备现已运抵安装现场。设备分柱塞押头、垂直捣固装置、嘴型密封装置、嘴型和液压阀站、油箱、油管、产品切断机及架台、冷却贮水槽、热油等系统组成。40MN 型挤压机总重约 577 吨。其中卧式水平活塞缸本体重 103 吨，长约 5.5 米；高 3.5 米，主柱塞本体重 37 吨，料室 50.7 吨，整个设备分 82 台（件）组成 。挤压机最主要尺寸为 19325 毫米（长）；11500 毫米（高），挤压机各部件将安装在错落有致的砼基础之上。该基础最深处为-5400 毫米，主要安装在-1140 毫米高处。主机下带有用型钢构成的基础底盘。在挤压机车间里半安装 3 台桥式起重机，其中主跨安装 1 台 32 吨桥式起重机(自重 55 吨)，附跨安装 2 台 10 吨桥式起重机（自重 34 吨）。从整个挤压车间包括挤压机、3 台桥吊的吊安装能力考虑。首先用 1.2M×1.2M＝18M 格构式金属独脚把杆把自重 55 吨自重 34 吨的工台桥式起重机吊装就位，然后利用这台 32 吨桥式起重机吊装挤压机大部分部件。在吊装主柱塞和料室时，利用 32 吨桥式起重机和钢管人字把杆联合吊装，其钢管强度和稳定性完全可以满足。21.2 编制依据在各个分项工程中，我公司始终严格按照现行有效的国家、行业及地方性标准规范施工，全部作业遵守以下技术规范及规定，严格规范操作，严把质量关。本工程应严格按照现行施工验收规范进行施工。主要技术规范有：国家关于工程建设现行的有关法律、法规及行业有关规定。国家关于工程建设现行的规章、标准及行业的有关规定：1、本工程采用技术规范（1）GBJ93—86 工业自动化仪表工程施工及验收规范（2）GBJ147—90 电气装置安装工程高压电器施工及验收规范（3）GBJ149—90 电气装置安装工程母线装置施工及验收规范（4）GB50150—91 电气装置安装工程电气设备交接试验标准（5）GB50168—92 电气装置安装工程电缆线路施工及验收规范（6）GB50169—92 电气装置安装工程接地装置施工及验收规范（7）GB50170—92 电气装置安装工程旋转电机施工及验收规范（8）GB50171—92 电气装置安装工程盘、柜及二次回路结线施工及验收规范（9）GB50254—96 电气装置安装工程低电器施工及验收规范（10）GB50255—96 电气装置安装工程电力变流设备施工及验收规范（11）GB50256—96 电气装置安装工程起重机电气装置施工及验收规范3（12）GB50258—96 电气装置安装工程 1KV 及以下配线工程施工及验收规范（13）GBJ126—89 工业设备及管道绝热工程施工及验收规范（14）GB50235—97 工业金属管道工程施工及验收规范（15）GB50236...
