冷却塔施工组织设计方案（第四版）-电力配电施工方案

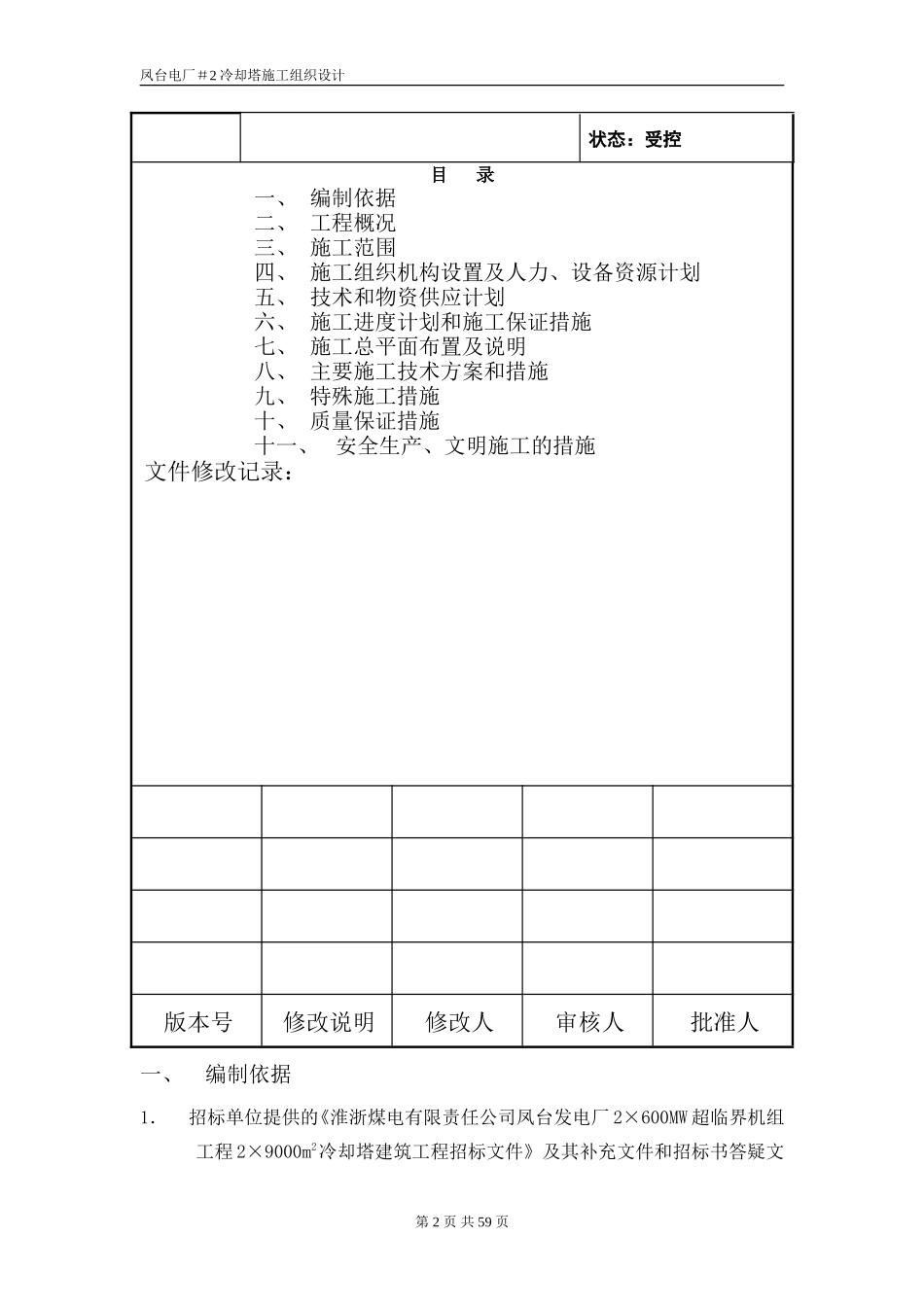

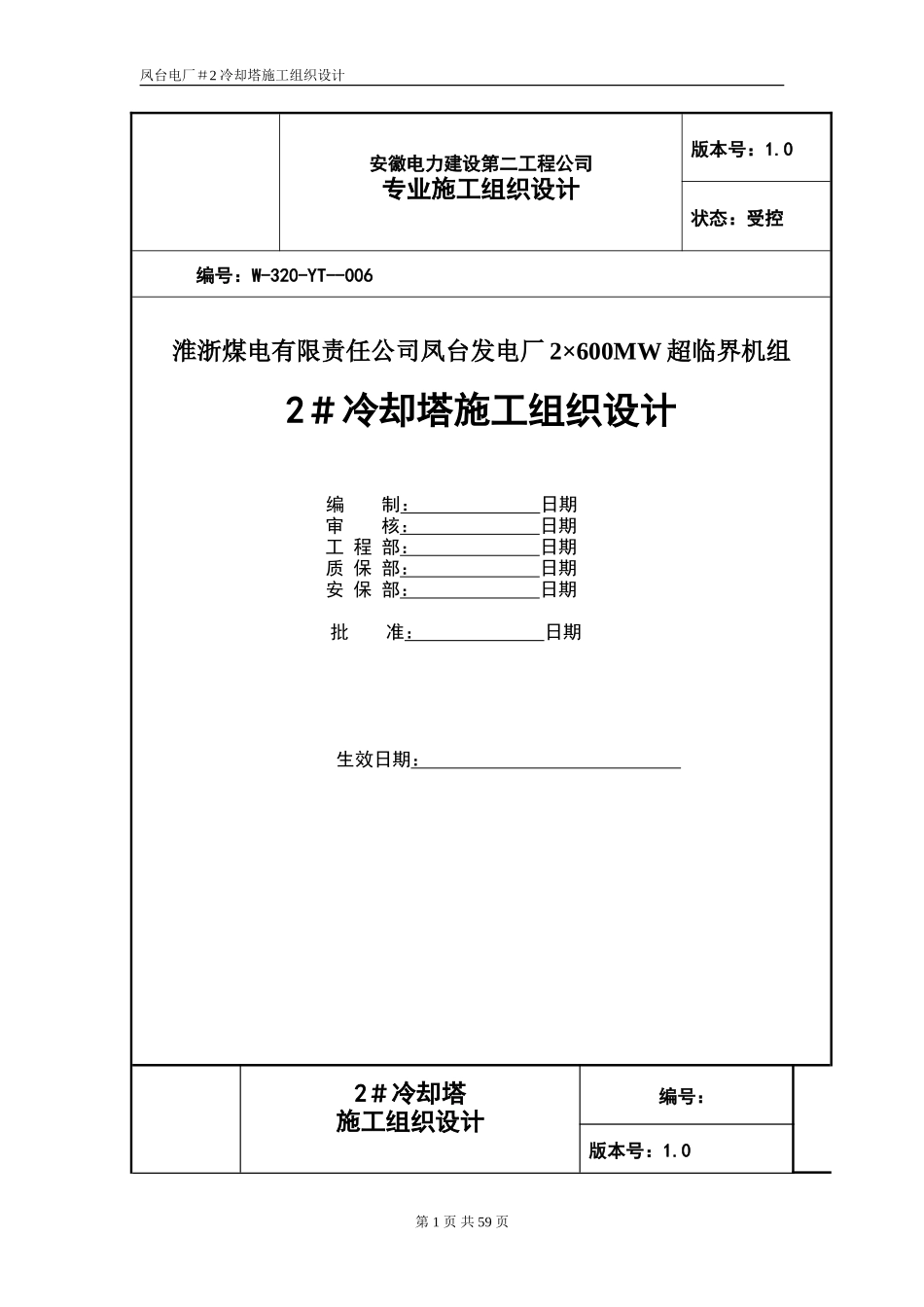

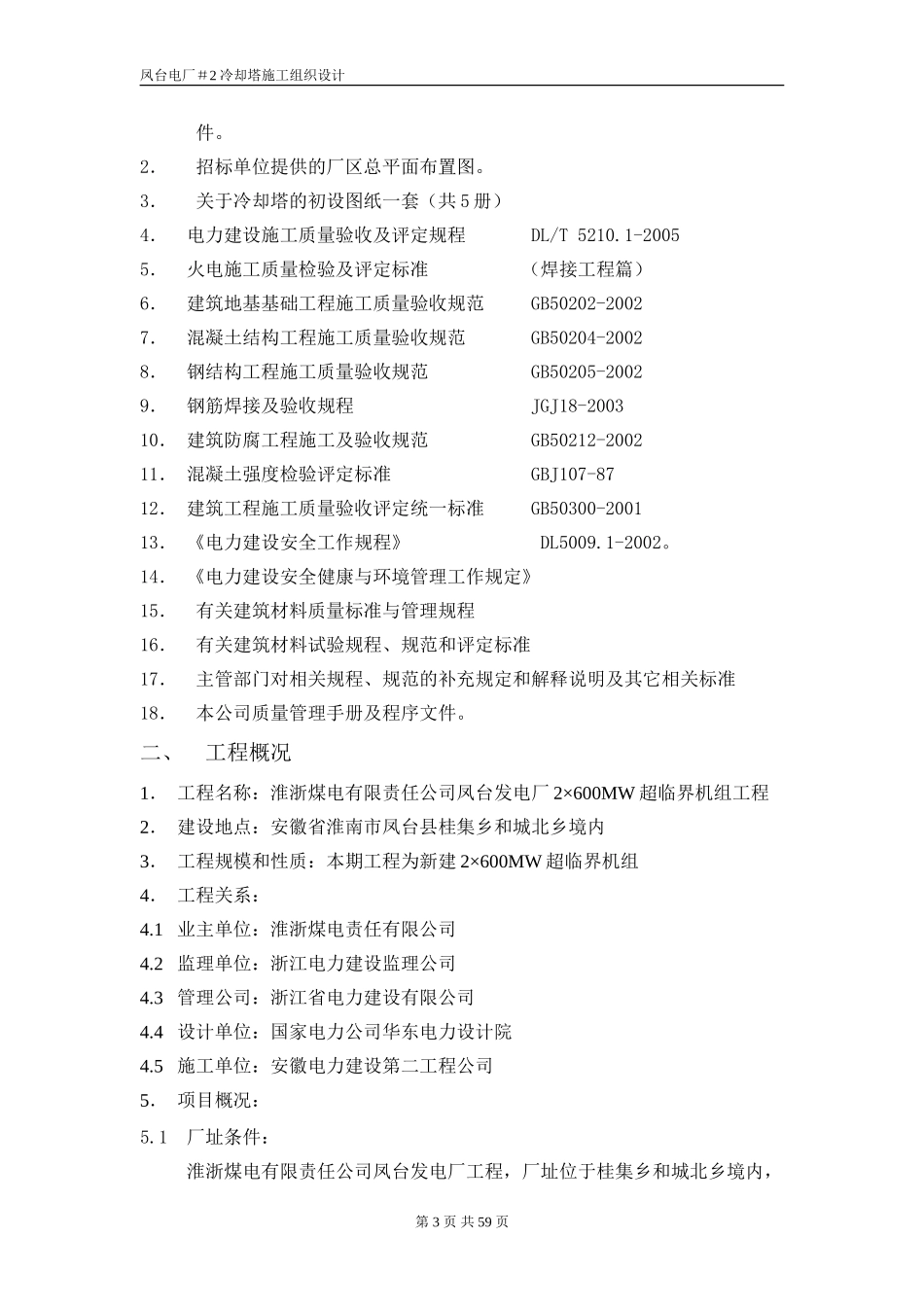

凤台电厂＃2 冷却塔施工组织设计 安徽电力建设第二工程公司专业施工组织设计版本号：1.0状态：受控编号：W-320-YT--006淮浙煤电有限责任公司凤台发电厂 2×600MW 超临界机组2＃冷却塔施工组织设计编 制： 日期 审 核： 日期 工 程 部： 日期 质 保 部： 日期 安 保 部： 日期 批 准： 日期 生效日期： 2＃冷却塔施工组织设计编号：版本号：1.0第 1 页 共 59 页凤台电厂＃2 冷却塔施工组织设计 状态：受控目 录一、 编制依据二、 工程概况三、 施工范围四、 施工组织机构设置及人力、设备资源计划五、 技术和物资供应计划六、 施工进度计划和施工保证措施七、 施工总平面布置及说明八、 主要施工技术方案和措施九、 特殊施工措施十、 质量保证措施十一、 安全生产、文明施工的措施文件修改记录：版本号修改说明修改人审核人批准人一、编制依据1． 招标单位提供的《淮浙煤电有限责任公司凤台发电厂 2×600MW 超临界机组工程 2×9000m2冷却塔建筑工程招标文件》及其补充文件和招标书答疑文第 2 页 共 59 页凤台电厂＃2 冷却塔施工组织设计 件。2． 招标单位提供的厂区总平面布置图。3． 关于冷却塔的初设图纸一套（共 5 册）4． 电力建设施工质量验收及评定规程 DL/T 5210.1-20055． 火电施工质量检验及评定标准 （焊接工程篇）6． 建筑地基基础工程施工质量验收规范 GB50202-20027． 混凝土结构工程施工质量验收规范 GB50204-20028． 钢结构工程施工质量验收规范 GB50205-20029． 钢筋焊接及验收规程 JGJ18-200310． 建筑防腐工程施工及验收规范 GB50212-200211． 混凝土强度检验评定标准 GBJ107-8712． 建筑工程施工质量验收评定统一标准 GB50300-200113． 《电力建设安全工作规程》 DL5009.1-2002。14． 《电力建设安全健康与环境管理工作规定》15． 有关建筑材料质量标准与管理规程16． 有关建筑材料试验规程、规范和评定标准17． 主管部门对相关规程、规范的补充规定和解释说明及其它相关标准18． 本公司质量管理手册及程序文件。二、工程概况1． 工程名称：淮浙煤电有限责任公司凤台发电厂 2×600MW 超临界机组工程 2． 建设地点：安徽省淮南市凤台县桂集乡和城北乡境内3． 工程规模和性质：本期工程为新建 2×600MW 超临界机组4． 工程关系：4.1 业主单位：淮浙煤电责任有限公司4.2 监理单位：浙江电力建设监理公司4.3 管理公司：浙江省电力建设有限公司4.4 设计单位：国家电力公司华东电力设计院4.5 施工单位：安徽电力建设第二工程公司5． 项目概况：5.1 厂址条件：淮浙煤电有限责任公司凤台发电厂工程，厂址位于桂集乡和城北乡境内，第 3 页 共 59 页凤台电厂＃2 冷却塔施工组织设计 厂址处有一条 220kV 高压线走廊呈东西向穿越厂址区域，南侧为国家铁路——阜淮线，东侧为凤蒙公路，距离淮南市区约 35 公里。厂址区域内原为农田和村庄，区域内地势较平整。厂址区域自然标高约 19.70 米—23.90 米（85 国家高程，下同），平均自然标高约为 23.109m。5.2 气象资料淮浙煤电有限责任公司凤台发电厂厂址区域属暖温带半湿润季风气候区，四季分明，春暖秋爽，夏炎冬寒，具有明显的大陆性气候。历年主导风向为E，其中夏季主导风向 E，冬季主导风向 E、ESE。电厂厂址多年主要气象要素如下：历年平均气温 15.5℃极端最高气温 41.2℃极端最低气温 -22.2℃历年平均气压 1013.3hPa历年平均相对湿度 72%历年平均降雨量 928.5mm历年最大日降雨量 218.7mm历年平均蒸发量 1600.3mm历年平均风速 2.7 m/s历年平均大风日数 7.5d历年平均雷暴日数 26.6d历年平均降水日数 105.9d历年平均雾日数 17.3d历年最大积雪深度 35cm历年最大冻土深度 13cm5.3工程概况本工程为一座逆流式自然通风冷却塔，淋水面积为 9000m2。冷却塔采用一个中央竖井，主水槽呈正交布置，管式配水。±0.00m 相对 85 国家高程23.50m。塔筒主要几何尺寸：1）塔高 150.601m2)进风口高度 9.80m第 4 页 共 59 页凤台电厂＃2 冷却塔施工组织设计 3)喉部高度 119.843m4)...
