扩建工程锅炉施工组织设计方案-电力配电施工方案

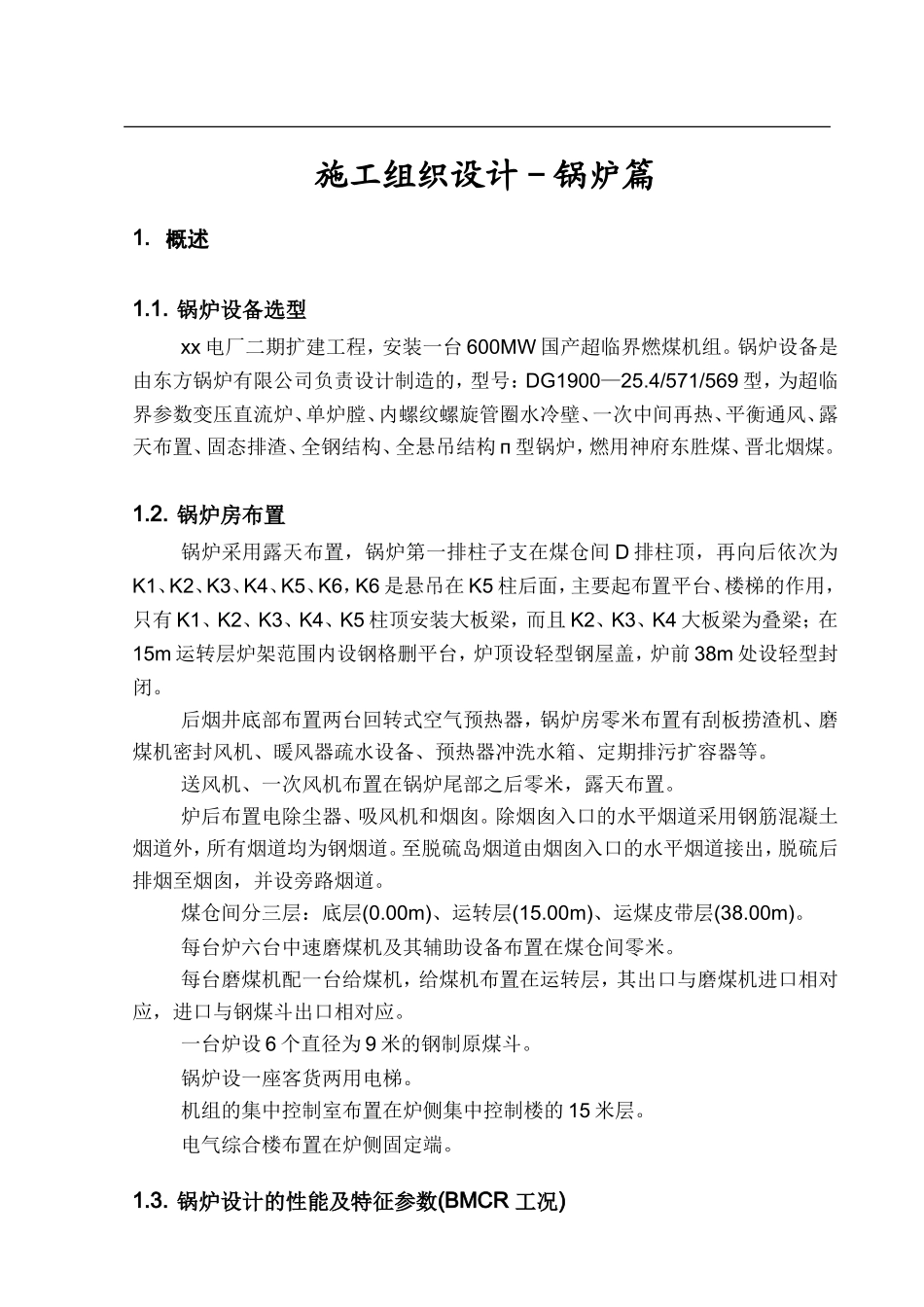

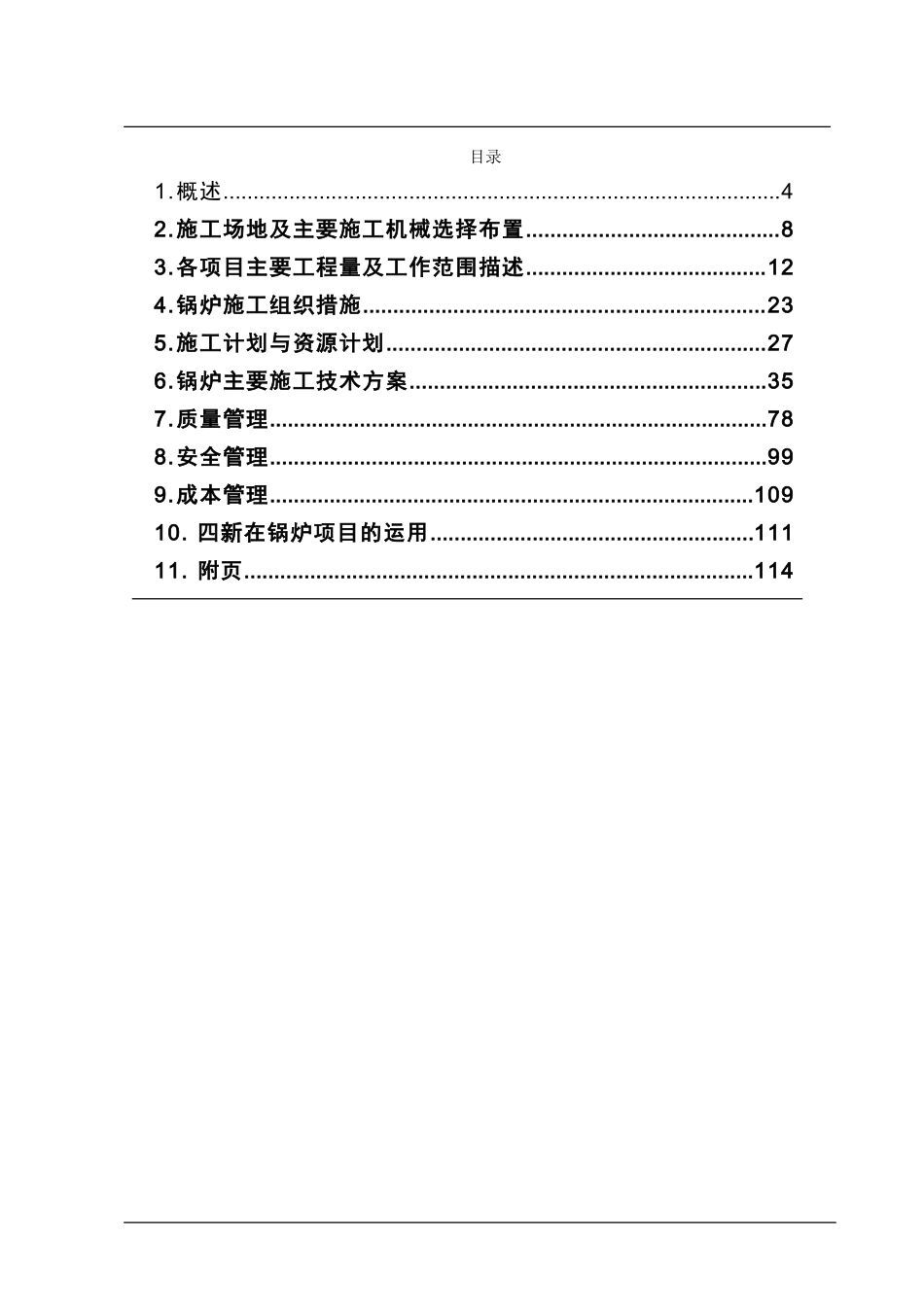

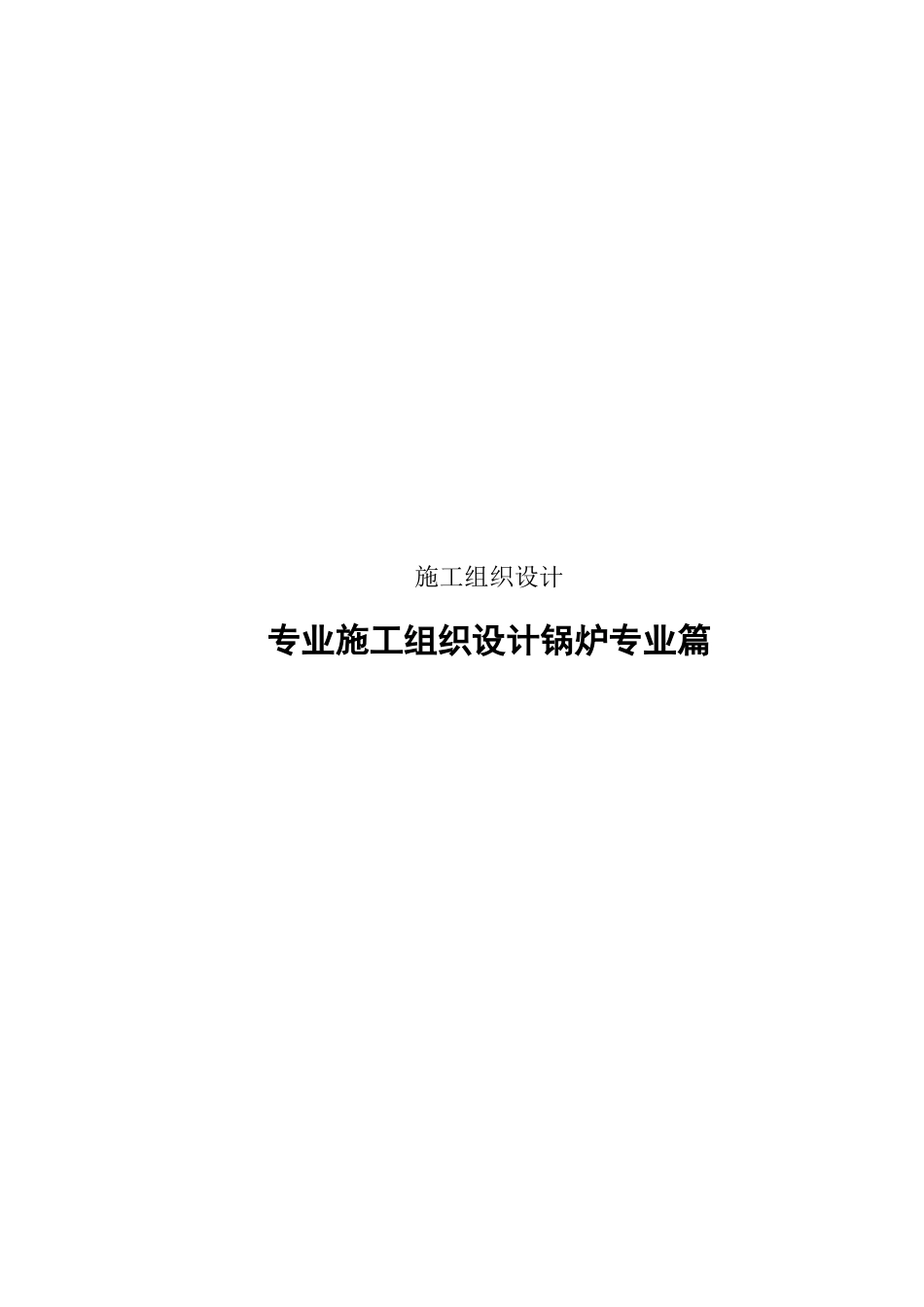

施工组织设计专业施工组织设计锅炉专业篇目录1.概述.............................................................................................42.施工场地及主要施工机械选择布置..........................................83.各项目主要工程量及工作范围描述........................................124.锅炉施工组织措施...................................................................235.施工计划与资源计划...............................................................276.锅炉主要施工技术方案...........................................................357.质量管理...................................................................................788.安全管理...................................................................................999.成本管理.................................................................................10910. 四新在锅炉项目的运用......................................................11111. 附页.....................................................................................114 施工组织设计－锅炉篇1. 概述1.1. 锅炉设备选型xx 电厂二期扩建工程，安装一台 600MW 国产超临界燃煤机组。锅炉设备是由东方锅炉有限公司负责设计制造的，型号：DG1900—25.4/571/569 型，为超临界参数变压直流炉、单炉膛、内螺纹螺旋管圈水冷壁、一次中间再热、平衡通风、露天布置、固态排渣、全钢结构、全悬吊结构 п 型锅炉，燃用神府东胜煤、晋北烟煤。1.2. 锅炉房布置锅炉采用露天布置，锅炉第一排柱子支在煤仓间 D 排柱顶，再向后依次为K1、K2、K3、K4、K5、K6，K6 是悬吊在 K5 柱后面，主要起布置平台、楼梯的作用，只有 K1、K2、K3、K4、K5 柱顶安装大板梁，而且 K2、K3、K4 大板梁为叠梁；在15m 运转层炉架范围内设钢格删平台，炉顶设轻型钢屋盖，炉前 38m 处设轻型封闭。后烟井底部布置两台回转式空气预热器，锅炉房零米布置有刮板捞渣机、磨煤机密封风机、暖风器疏水设备、预热器冲洗水箱、定期排污扩容器等。送风机、一次风机布置在锅炉尾部之后零米，露天布置。炉后布置电除尘器、吸风机和烟囱。除烟囱入口的水平烟道采用钢筋混凝土烟道外，所有烟道均为钢烟道。至脱硫岛烟道由烟囱入口的水平烟道接出，脱硫后排烟至烟囱，并设旁路烟道。煤仓间分三层：底层(0.00m)、运转层(15.00m)、运煤皮带层(38.00m)。每台炉六台中速磨煤机及其辅助设备布置在煤仓间零米。每台磨煤机配一台给煤机，给煤机布置在运转层，其出口与磨煤机进口相对应，进口与钢煤斗出口相对应。一台炉设 6 个直径为 9 米的钢制原煤斗。锅炉设一座客货两用电梯。机组的集中控制室布置在炉侧集中控制楼的 15 米层。电气综合楼布置在炉侧固定端。1.3. 锅炉设计的性能及特征参数(BMCR 工况)1.3.1 锅炉设计主要性能参数 BMCR 工况 ECR 工况主蒸汽流量： 1900t/h 1660.8t/h再热蒸汽流量： 1607.6t/h 1414.1t/h主蒸汽压力： 25.4Mpa 25.1MPa再热蒸汽进\出口压力： 4.71/4.52Mpa 4.15/3.98MPa主蒸汽出口温度： 571℃ 571℃再热蒸汽进\出口温度： 322/569℃ 307/569℃给水温度： 284℃ 275℃排烟温度： 127℃ 122℃锅炉保证效率： 93.75% 93.98%过热器调温方式： 喷水调温调节再热器调温方式： 喷水调温调节点火方式： 高能电点燃轻柴油，再点燃煤粉属二级点火1.3.2 锅炉设计主要特征参数炉膛：宽 22162.4mm×深 15456.8mm；大板梁底部标高：~79400mm；钢架立柱分四段；锅炉纵向深度 44500mm，其中 K1~K2：10000 mm；K2~K3：13500 mm；K3~K4：10000 mm；K4~K5：11000 mm；锅炉横向宽度 49000mm。1.4. 锅炉安装工程范围i.锅炉本体(一台锅炉)本体钢结构(第一~四段)、大板梁及炉顶防雨结构 4900t；本体承压部件、组件及附件，重 6880t；本体附属系统、附件；炉膛、炉底渣斗、水平及烟气竖井的刚性梁及附件；本体烟(风)道；燃烧器、孔、门及其它配套附件；...
