管网工程施工组织设计方案-电力配电施工方案

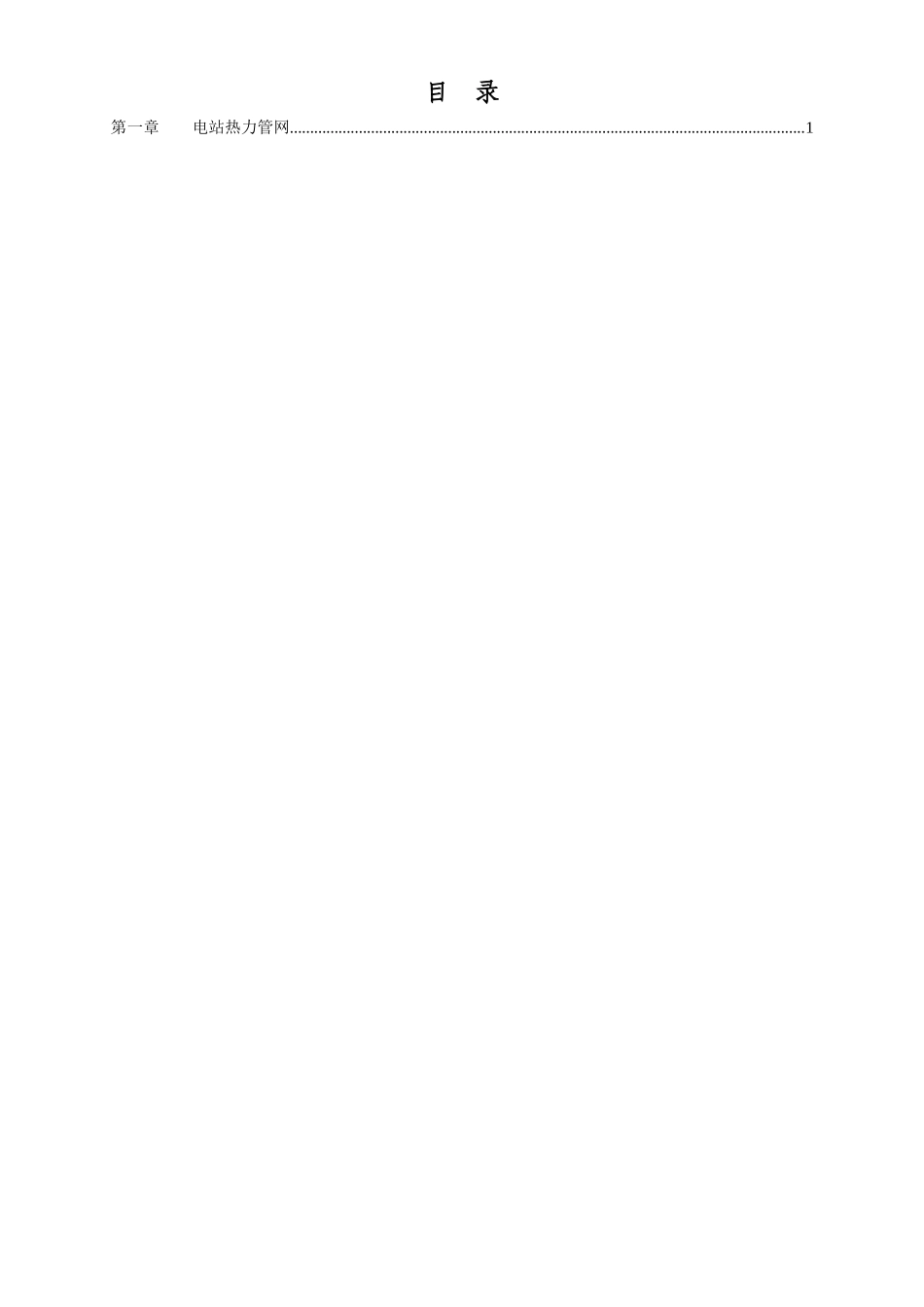

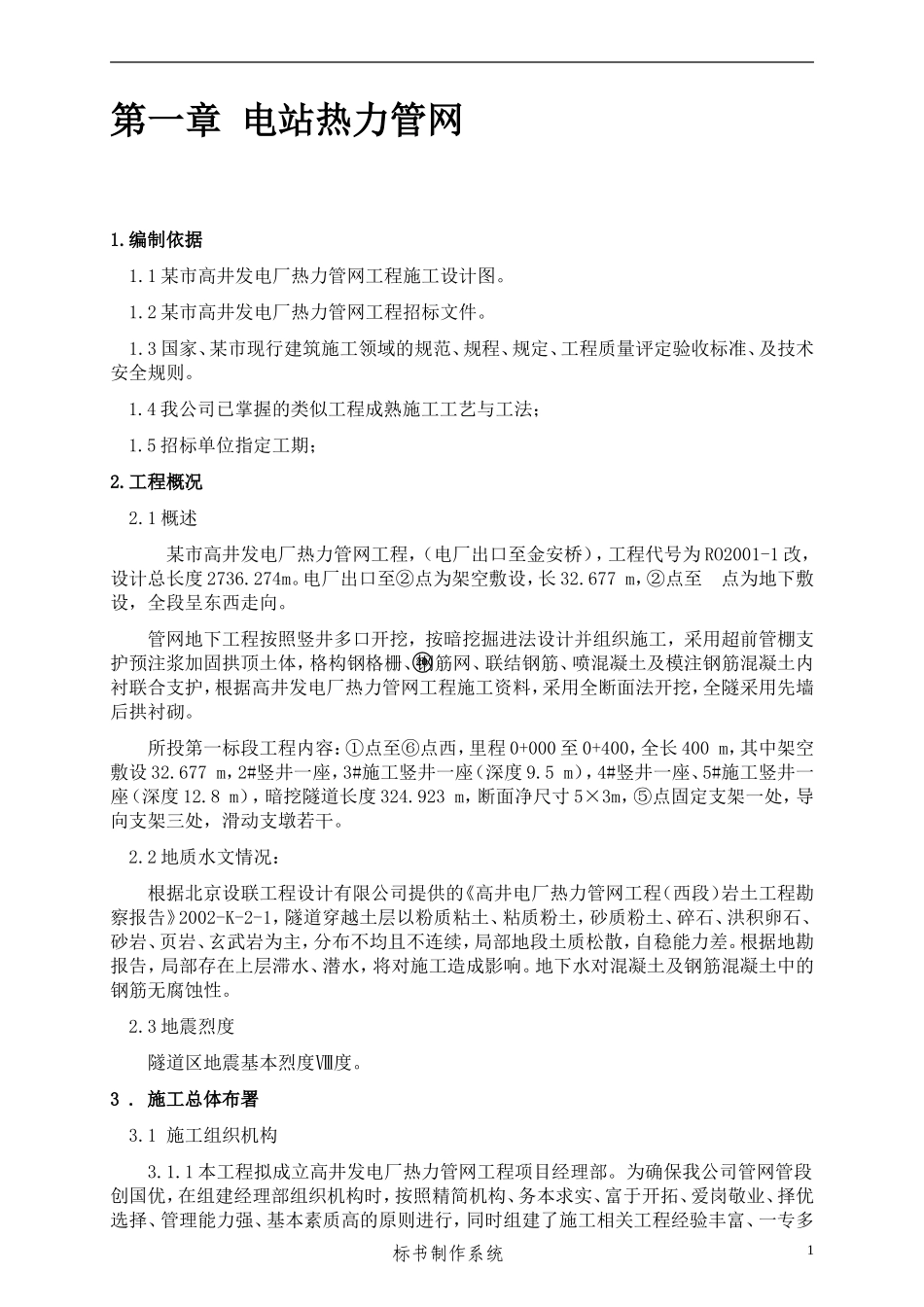

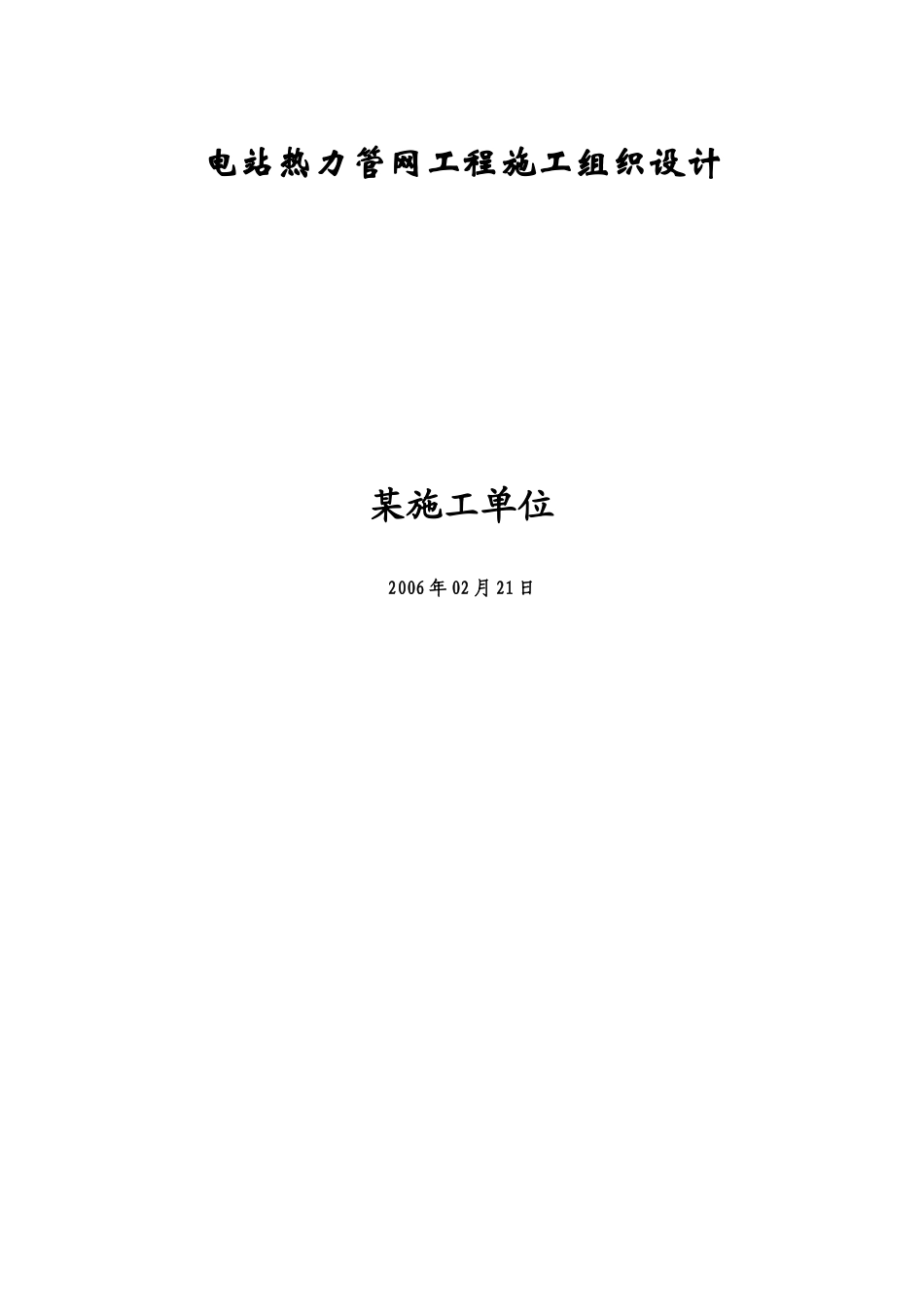

电站热力管网工程施工组织设计某施工单位2006 年 02 月 21 日目 录第一章电站热力管网...............................................................................................................................120第一章 电站热力管网1.编制依据1.1 某市高井发电厂热力管网工程施工设计图。1.2 某市高井发电厂热力管网工程招标文件。1.3 国家、某市现行建筑施工领域的规范、规程、规定、工程质量评定验收标准、及技术安全规则。1.4 我公司已掌握的类似工程成熟施工工艺与工法；1.5 招标单位指定工期；2.工程概况2.1 概述某市高井发电厂热力管网工程，（电厂出口至金安桥），工程代号为 RO2001-1 改，设计总长度 2736.274m。电厂出口至②点为架空敷设，长 32.677 m，②点至 点为地下敷设，全段呈东西走向。管网地下工程按照竖井多口开挖，按暗挖掘进法设计并组织施工，采用超前管棚支护预注浆加固拱顶土体，格构钢格栅、钢筋网、联结钢筋、喷混凝土及模注钢筋混凝土内衬联合支护，根据高井发电厂热力管网工程施工资料，采用全断面法开挖，全隧采用先墙后拱衬砌。所投第一标段工程内容：①点至⑥点西，里程 0+000 至 0+400，全长 400 m，其中架空敷设 32.677 m，2#竖井一座，3#施工竖井一座（深度 9.5 m），4#竖井一座、5#施工竖井一座（深度 12.8 m），暗挖隧道长度 324.923 m，断面净尺寸 5×3m，⑤点固定支架一处，导向支架三处，滑动支墩若干。2.2 地质水文情况：根据北京设联工程设计有限公司提供的《高井电厂热力管网工程（西段）岩土工程勘察报告》2002-K-2-1，隧道穿越土层以粉质粘土、粘质粉土，砂质粉土、碎石、洪积卵石、砂岩、页岩、玄武岩为主，分布不均且不连续，局部地段土质松散，自稳能力差。根据地勘报告，局部存在上层滞水、潜水，将对施工造成影响。地下水对混凝土及钢筋混凝土中的钢筋无腐蚀性。2.3 地震烈度隧道区地震基本烈度Ⅷ度。3 . 施工总体布署3.1 施工组织机构3.1.1 本工程拟成立高井发电厂热力管网工程项目经理部。为确保我公司管网管段创国优，在组建经理部组织机构时，按照精简机构、务本求实、富于开拓、爱岗敬业、择优选择、管理能力强、基本素质高的原则进行，同时组建了施工相关工程经验丰富、一专多标书制作系统1能、能征善战、足以胜任施工任务的队伍。项目经理部设经理、副经理、主任工程师各一名，下设施工技术室、安质室、财务后勤室、工程试验室、设备物资室、计划经营室、综合办公室等职能部门，项目经理部下设四个作业组。项目经理部按照项目法进行管理，各施工作业组进场撤场，在工期安排上服从项目经理部的统一指挥，在技术质量上接受项目经理部的领导。3.2 经理部主要成员及部门职责3.2.1 项目经理主持全面工作，认真履行工程合同，对工程质量、安全、工期和成本控制负全责，负责指挥部内部行政管理工作，包括人员调配、财务管理和对外协调等。3.2.2 副经理主抓工程质量、安全、文明施工、生产进度、资源配置和作业班组的管理，组织指挥施工生产、协调各生产单位的接口界面，进行内部考核、评比；负责质量策划、统筹安排工程质量计划和创优规划，并组织实施，实行质量一票否决制，制定质量奖惩制度，审批物资采购计划和机械设备配置计划，主持对分供方的评价。3.2.3 主任工程师主抓技术工作和质量控制，负责与监理单位、设计单位、质检站和建设单位的协调工作。审批关键和特殊工序的施工作业指导书和技术保证措施，主持新工艺、新技术、新材料的研究及推广应用，组织工程竣工交付。3.2.4 工程技术室3.2.4.1 组织设计文件会审，全面掌握施工图、合同、技术规范。编制实施性施工组织设计和质量计划，负责过程控制，结合工程管理特点，制订技术、安全、质量等管理细则和保证措施。3.2.4.2 负责全管段的控制测量，组织重点、难点问题攻关，进行施工技术交底。3.2.4.3 参加质量评定和隐蔽工程检查验收，不定期参加安全质量大检查。组织对不合格品的评审及处置，主持制定纠正、预防措施并跟踪验证。3.2.4.4 建立技术和质量管理日志，做好工程技术档案管理工作，协助总工程师...
