基坑护坡工程施工组织设计方案

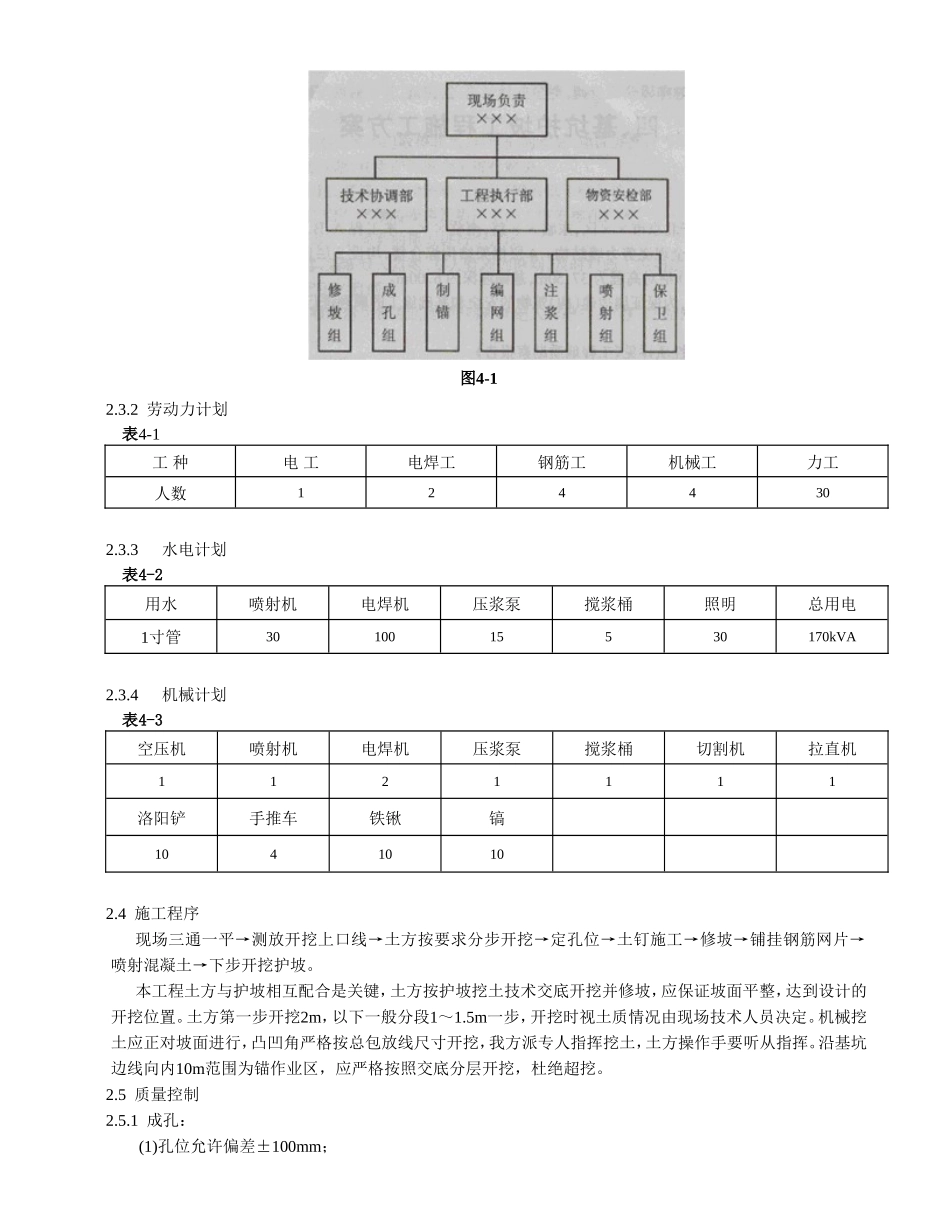

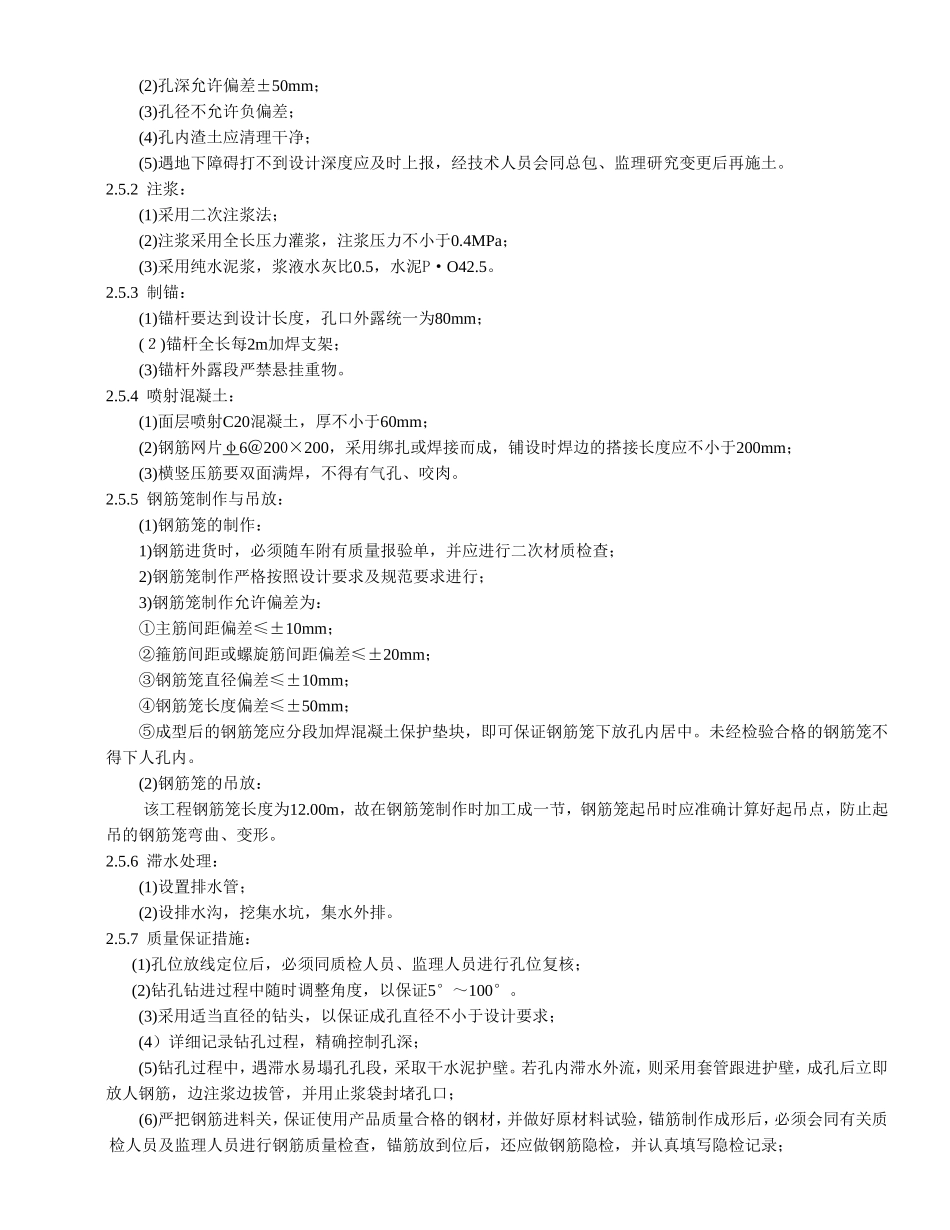

基坑护坡工程施工方案1．概述北京X工程，位于北京市XX区，东临XX路，南临XX。本工程A、B、E座地上XX层，C1～C2、D座地上X层，全现浇剪力墙结构。4层框架结构综合楼，均设2层地下室。自然地面标高为36.30m，±0.000绝对高程为37.50m，基础埋深约6. 00m。因施工现场狭窄，为保证周边建（构）筑物的安全和基础施工的顺利进行，须对基坑进行有效支护。本场地工程地质性质详见《工程地质勘察报告》。2．基坑护坡设计及施工方案2.1 设计依据2.1 北京市XX勘察院提供的本场地《工程地质勘察报告》。2.2 体重度统一取为 r = 20kN/m 。2.3 地面超载按一般情况，考虑为 q=20kN/ m 。2.4 设计与计算遵循国家及北京市有关规范，主要有：《建筑地基基础设计规范》(GB50007-2002）《混凝土结构设计规范》(GB50010-2002 )《建筑基坑支护技术规程》(JGJ120-99 )《建筑地基处理技术规范》(JGJ79—2002）2.2 设计方案根据我公司在北京地区施工经验，结合类似工程实际情况，综合考虑技术安全和经济合理，采用锚喷土钉墙方案。东侧、南侧作斜坡，共4排土钉，从上至下长度依次为5m、6m、5m、4m，锚筋1φ16，四排锚筋φ，间距依次为1.4m、1.3m、1.3m、1.4m，水平间距1.4m；西侧、北侧、东南角按1:0.5放坡，共4排土钉，从上至下长度依次为5m、5m、5m、4m，锚筋1φ16，间距依次为1.4m、3m、3m、l.4m，水平间距1.4m.。以上设计土钉倾角均为5°～100°横压筋2φ14通长，竖压筋2φ14通长，与横压筋在土钉墙端部井字架形焊接。土钉成孔直径100mm钢筋网片φ 6 ＠200×200，现场绑扎或焊接而成；面层喷射C20混凝土，厚度60～80mm。本工程采取信息法施工，各段土钉的排数、长度、间距应根据实际情况由现场技术负责人做出调整。A座西侧化粪池采用护坡桩，桩数14根，桩长12m，桩径600mm,混凝土强度C20，桩间距lm，桩顶梁600mm×400mm，桩间挂钢板网喷混凝土。化粪池底做一排预应力锚杆，锚杆长8m,水平间距1m，外设槽钢，螺栓连接。护坡桩施工采用于成孔作业，施工前先降低地下水位，共布降水井4眼，井深17m，管井直径600mm，滤管直径400mm，滤料5～10mm。2.3 施工准备2.3.1 施工组织结构（见图4—1) 图4-12.3.2 劳动力计划表4-1工 种电 工电焊工钢筋工机械工力工人数1244302.3.3水电计划表4-2用水喷射机电焊机压浆泵搅浆桶照明总用电1寸管3010015530170kVA2.3.4机械计划表4-3空压机喷射机电焊机压浆泵搅浆桶切割机拉直机1121111洛阳铲手推车铁锹镐10410102.4 施工程序现场三通一平→测放开挖上口线→土方按要求分步开挖→定孔位→土钉施工→修坡→铺挂钢筋网片→喷射混凝土→下步开挖护坡。本工程土方与护坡相互配合是关键，土方按护坡挖土技术交底开挖并修坡，应保证坡面平整，达到设计的开挖位置。土方第一步开挖2m，以下一般分段1～1.5m一步，开挖时视土质情况由现场技术人员决定。机械挖土应正对坡面进行，凸凹角严格按总包放线尺寸开挖，我方派专人指挥挖土，土方操作手要听从指挥。沿基坑边线向内10m范围为锚作业区，应严格按照交底分层开挖，杜绝超挖。2.5 质量控制2.5.1 成孔：(1)孔位允许偏差±100mm；(2)孔深允许偏差±50mm；(3)孔径不允许负偏差；(4)孔内渣土应清理干净；(5)遇地下障碍打不到设计深度应及时上报，经技术人员会同总包、监理研究变更后再施土。2.5.2 注浆：(1)采用二次注浆法；(2)注浆采用全长压力灌浆，注浆压力不小于0.4MPa；(3)采用纯水泥浆，浆液水灰比0.5，水泥P·O42.5。2.5.3 制锚：(1)锚杆要达到设计长度，孔口外露统一为80mm；(２)锚杆全长每2m加焊支架；(3)锚杆外露段严禁悬挂重物。2.5.4 喷射混凝土：(1)面层喷射C20混凝土，厚不小于60mm；(2)钢筋网片φ6＠200×200，采用绑扎或焊接而成，铺设时焊边的搭接长度应不小于200mm；(3)横竖压筋要双面满焊，不得有气孔、咬肉。2.5.5 钢筋笼制作与吊放： (1)钢筋笼的制作：1)钢筋进货时，必须随车附有质量报验单，并应进行二次材质检查；2)钢筋笼制作严格按照设计要求及规范要求进行；3)钢筋笼制作允许偏差为：①主筋间距偏差≤±10mm；②箍筋间距或螺旋筋间距偏差≤±20mm；③钢筋笼直径偏差≤±10mm...
