文莱驻华大使馆基坑工程施工方案

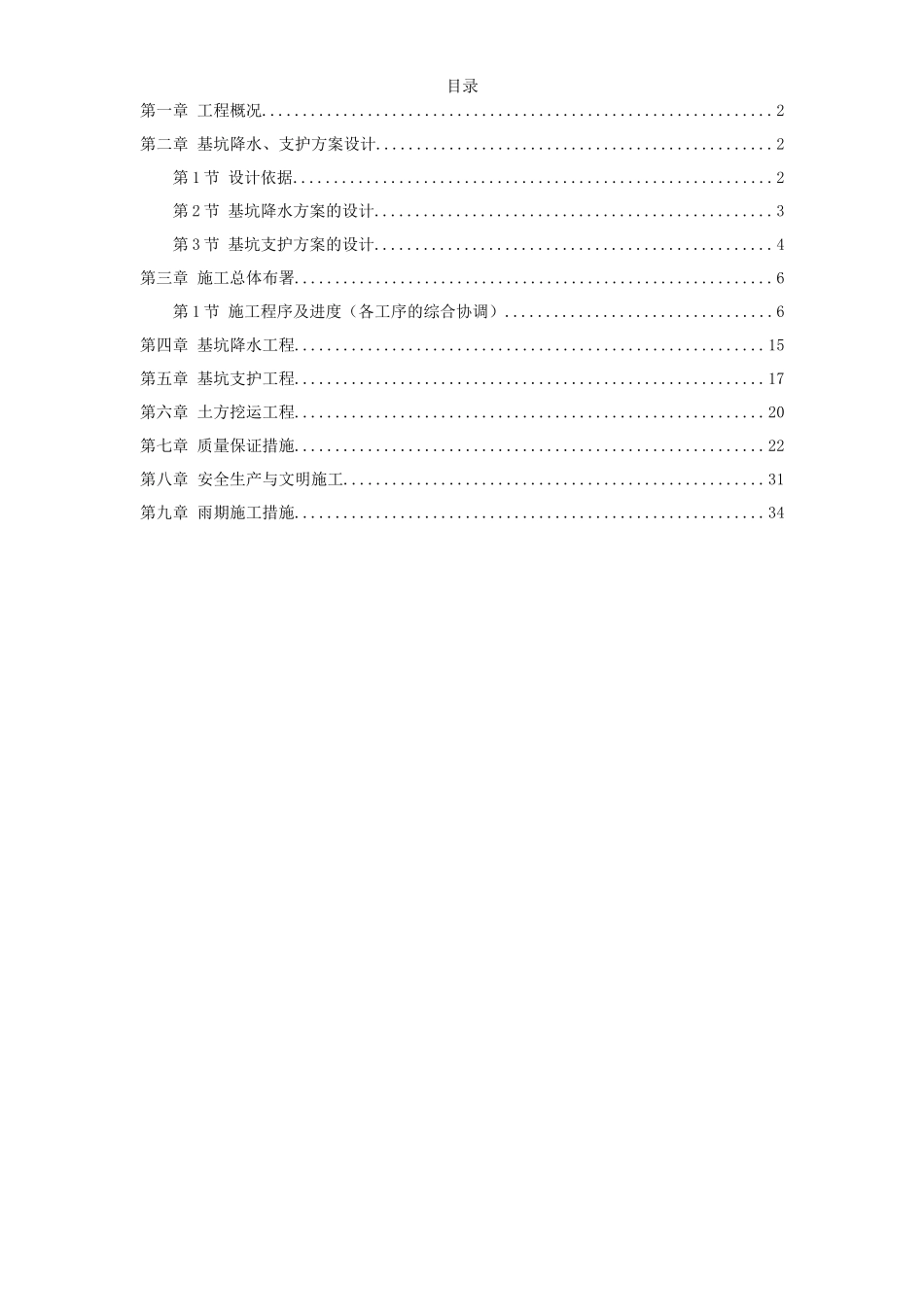

目录第一章 工程概况...............................................................2第二章 基坑降水、支护方案设计.................................................2第 1 节 设计依据...........................................................2第 2 节 基坑降水方案的设计.................................................3第 3 节 基坑支护方案的设计.................................................4第三章 施工总体布署...........................................................6第 1 节 施工程序及进度（各工序的综合协调）.................................6第四章 基坑降水工程..........................................................15第五章 基坑支护工程..........................................................17第六章 土方挖运工程..........................................................20第七章 质量保证措施..........................................................22第八章 安全生产与文明施工....................................................31第九章 雨期施工措施..........................................................34工程概况一、工程概况该工程为文莱驻华大使馆，位于北京市朝阳区亮马桥第三使馆区内，基底埋深为 5m，局部电梯井 6m。二、工程及水文地质条件（参考附近的马来西亚驻华使馆地质勘察资料）（一）工程地质条件拟建场地位于北京市朝阳区亮马桥路北侧第三使馆区内，地形平坦。根据钻探结果，拟建场地在 15m 勘探深度内的地质构成为：地表为人工填土，以下为第四纪冲击层，自上而下分述如下：1.杂填土：本层厚度 0.50～2.70m，层底标高 34.84～37.57m。2.素填土：本层厚度 0.40～1.80m，层底标高 33.94～36.83m。3.质黏土：本层厚度 9.60～10.80m，层底标高 26.12～27.53m。（二）工程水文地质情况 1999 年12 月上旬勘探时，遇到两层地下水，第一层为上层滞水，静止水位埋深 0.80～3.20m（相应于标高 34.90～36.06m）；第二层为潜水，静止水位埋深 14.00m（相应于标高 24.22m）。近年最高地下水位标高为 36.00m 左右（上层滞水）。基坑降水、支护方案设计%1%第一节设计依据一、该工程的《岩土工程勘察报告》及部分设计图纸二、《建筑基坑支护技术规程》(JGJ 120-99) 三、《建筑地基与基础设计规范》（GB 50007-2002） 四、《混凝土结构设计规范》（GB 50010-2002）%1%第一节基坑降水方案的设计一、降水方法的选择根据场地含水层的分布、组织结构和水力性质，结合基坑降水要求，本工程降水目的为上层滞水，由于其颗粒细、埋深浅、渗透性小、且降水深度不大，适用真空井点降水技术，方法比较简单，效果好。二、降水方案设计（一）井点布置为拦截地下水向基坑内涌入，保持基坑无水，保证基坑施工，沿基坑外缘 1.5m 布置降水管井，井点间距 1.5m；在场地内布置 1 个地下水位观测孔。（二）井点结构1. 孔深：12m，观测孔深 8m。2. 钻孔直径：300mm ，观测孔直径 300mm 。3. 井点管：为直径 38~50mm 的钢管，下部 1~2m 长为过滤管，观测孔的井点管为直径38~50mm 的塑料管。4. 滤料：在井管外围填入直径 2~4mm 的砾石滤料，在砂层部位填入混合滤料。（三）残留滞水的处理基坑侧壁在上层滞水层的底板位置如果局部出现少量残留滞水，可以采用在基坑四周边坡的含水层底部，插入引流管或设置排水沟，将隔水层所托之少量残留滞水引入集水井中排出。（四）地面防渗措施1. 在基坑侧壁四周 5m 范围内不得设置用水点；在场地内所有用水点，均应设置排水沟，将水引入下水管道。2. 在基坑四周边沿设置排水沟（或排水管道），并在 3m 范围内的地面用水泥抹面，防止降雨和人工用水的入渗。3. 基坑边坡坡面应用水泥砂浆抹面，以防雨季降雨入渗引起边坡坍塌。4. 堵塞并排出基坑周边附近的人防通道、上下水管道和暖气沟等的积水，防止涌入基坑。%1%第一节基坑支护方案的设计一、基坑支护方案的设计（一）护坡形式为确保边坡安全，并降低...
