暖通工程施工方案--施工工艺

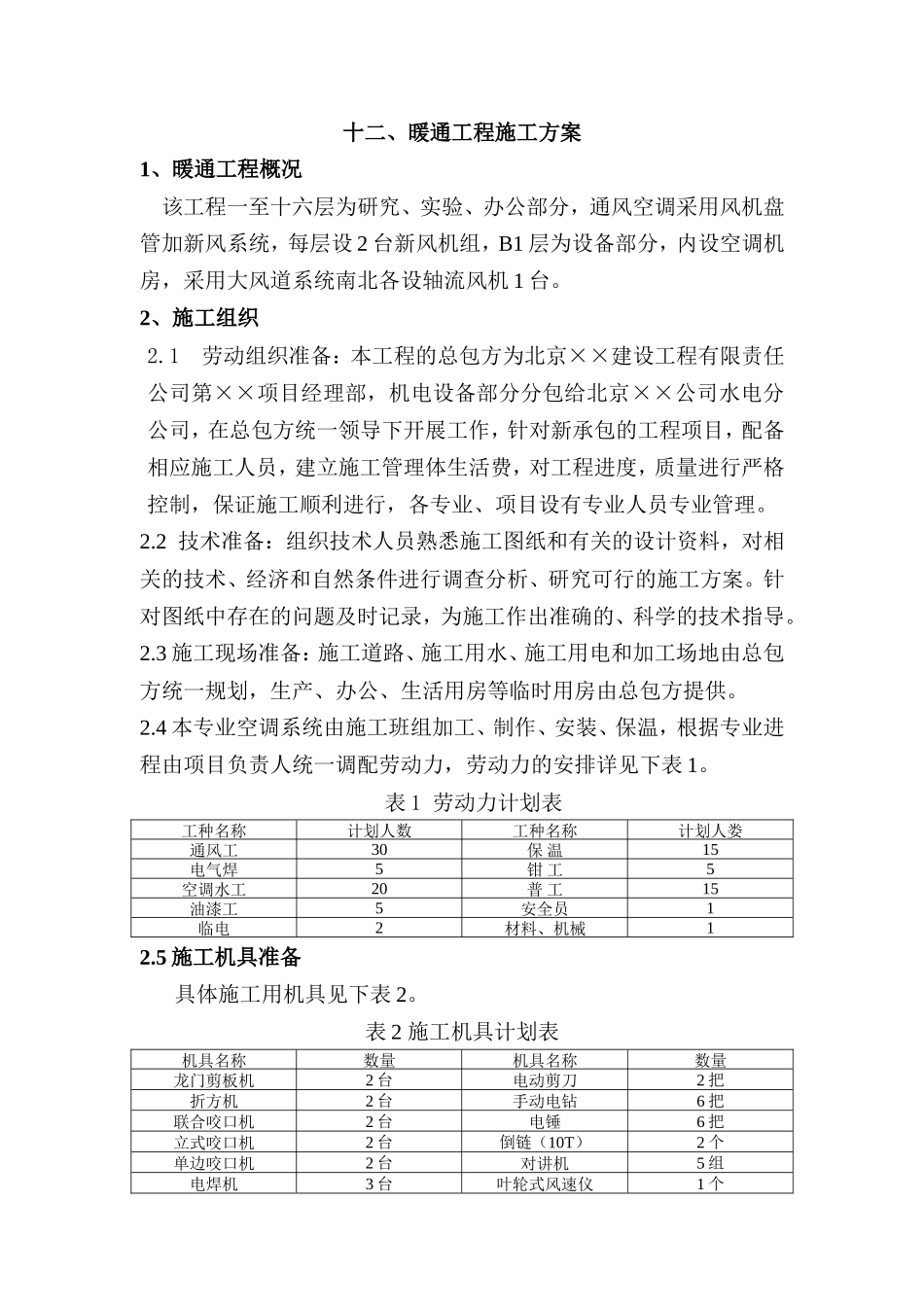

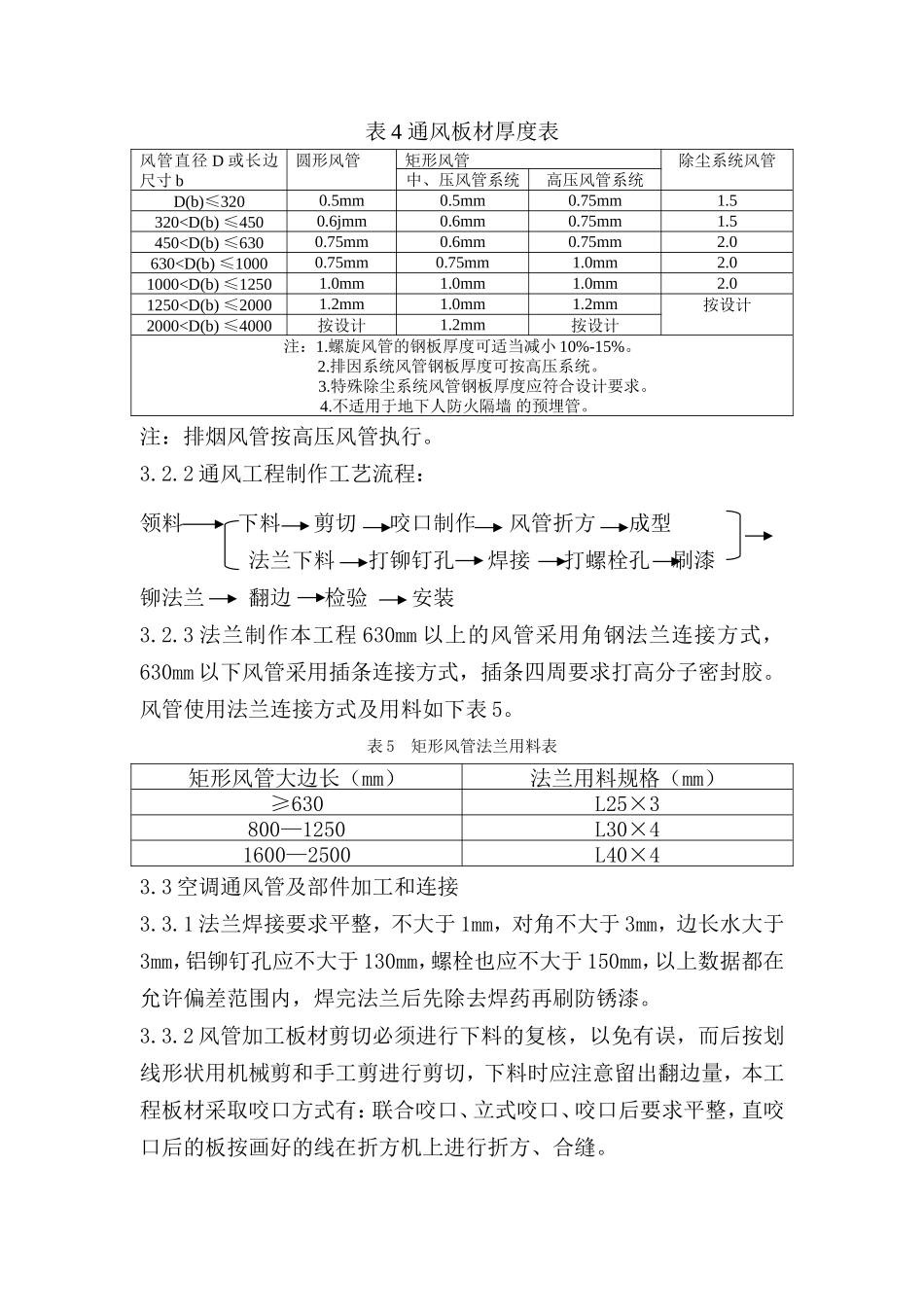

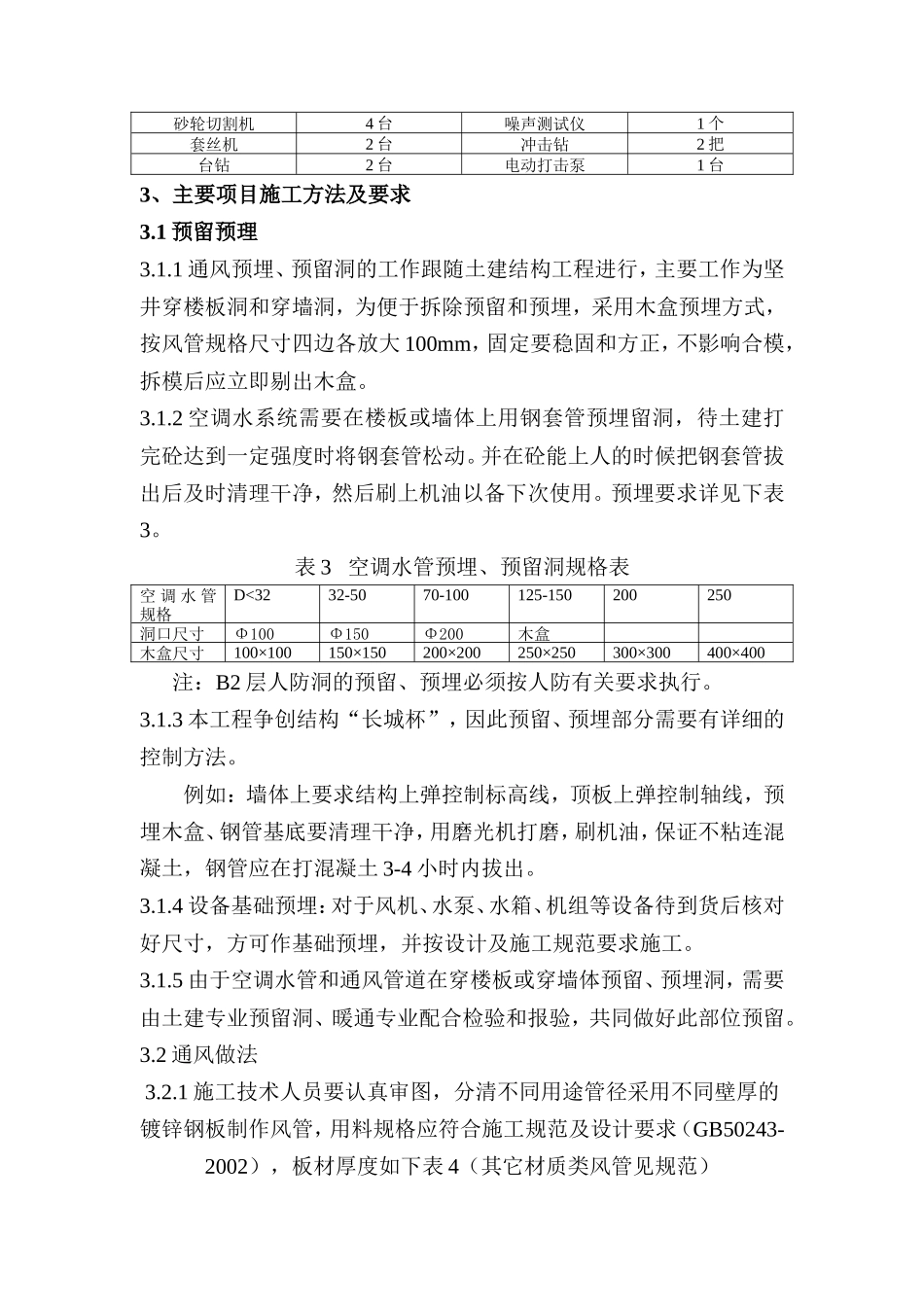

十二、暖通工程施工方案1、暖通工程概况 该工程一至十六层为研究、实验、办公部分，通风空调采用风机盘管加新风系统，每层设 2 台新风机组，B1 层为设备部分，内设空调机房，采用大风道系统南北各设轴流风机 1 台。2、施工组织2.1 劳动组织准备：本工程的总包方为北京××建设工程有限责任公司第××项目经理部，机电设备部分分包给北京××公司水电分公司，在总包方统一领导下开展工作，针对新承包的工程项目，配备相应施工人员，建立施工管理体生活费，对工程进度，质量进行严格控制，保证施工顺利进行，各专业、项目设有专业人员专业管理。2.2 技术准备：组织技术人员熟悉施工图纸和有关的设计资料，对相关的技术、经济和自然条件进行调查分析、研究可行的施工方案。针对图纸中存在的问题及时记录，为施工作出准确的、科学的技术指导。2.3 施工现场准备：施工道路、施工用水、施工用电和加工场地由总包方统一规划，生产、办公、生活用房等临时用房由总包方提供。2.4 本专业空调系统由施工班组加工、制作、安装、保温，根据专业进程由项目负责人统一调配劳动力，劳动力的安排详见下表 1。表 1 劳动力计划表工种名称计划人数工种名称计划人娄通风工30保 温15电气焊5钳 工5空调水工20普 工15油漆工5安全员1临电2材料、机械12.5 施工机具准备具体施工用机具见下表 2。表 2 施工机具计划表机具名称数量机具名称数量龙门剪板机2 台电动剪刀2 把折方机2 台手动电钻6 把联合咬口机2 台电锤6 把立式咬口机2 台倒链（10T）2 个单边咬口机2 台对讲机5 组电焊机3 台叶轮式风速仪1 个砂轮切割机4 台噪声测试仪1 个套丝机2 台冲击钻2 把台钻2 台电动打击泵1 台3、主要项目施工方法及要求3.1 预留预理3.1.1 通风预埋、预留洞的工作跟随土建结构工程进行，主要工作为坚井穿楼板洞和穿墙洞，为便于拆除预留和预埋，采用木盒预埋方式，按风管规格尺寸四边各放大 100mm，固定要稳固和方正，不影响合模，拆模后应立即剔出木盒。3.1.2 空调水系统需要在楼板或墙体上用钢套管预埋留洞，待土建打完砼达到一定强度时将钢套管松动。并在砼能上人的时候把钢套管拔出后及时清理干净，然后刷上机油以备下次使用。预埋要求详见下表3。表 3 空调水管预埋、预留洞规格表空 调 水 管规格D<3232-5070-100125-150200250洞口尺寸Φ100Φ150Φ200木盒木盒尺寸100×100150×150200×200250×250300×300400×400注：B2 层人防洞的预留、预埋必须按人防有关要求执行。3.1.3 本工程争创结构“长城杯”，因此预留、预埋部分需要有详细的控制方法。例如：墙体上要求结构上弹控制标高线，顶板上弹控制轴线，预埋木盒、钢管基底要清理干净，用磨光机打磨，刷机油，保证不粘连混凝土，钢管应在打混凝土 3-4 小时内拔出。3.1.4 设备基础预埋：对于风机、水泵、水箱、机组等设备待到货后核对好尺寸，方可作基础预埋，并按设计及施工规范要求施工。3.1.5 由于空调水管和通风管道在穿楼板或穿墙体预留、预埋洞，需要由土建专业预留洞、暖通专业配合检验和报验，共同做好此部位预留。3.2 通风做法3.2.1 施工技术人员要认真审图，分清不同用途管径采用不同壁厚的镀锌钢板制作风管，用料规格应符合施工规范及设计要求（GB50243-2002），板材厚度如下表 4（其它材质类风管见规范）表 4 通风板材厚度表风管直径 D 或长边尺寸 b圆形风管矩形风管除尘系统风管中、压风管系统高压风管系统D(b)≤3200.5mm0.5mm0.75mm1.5320
