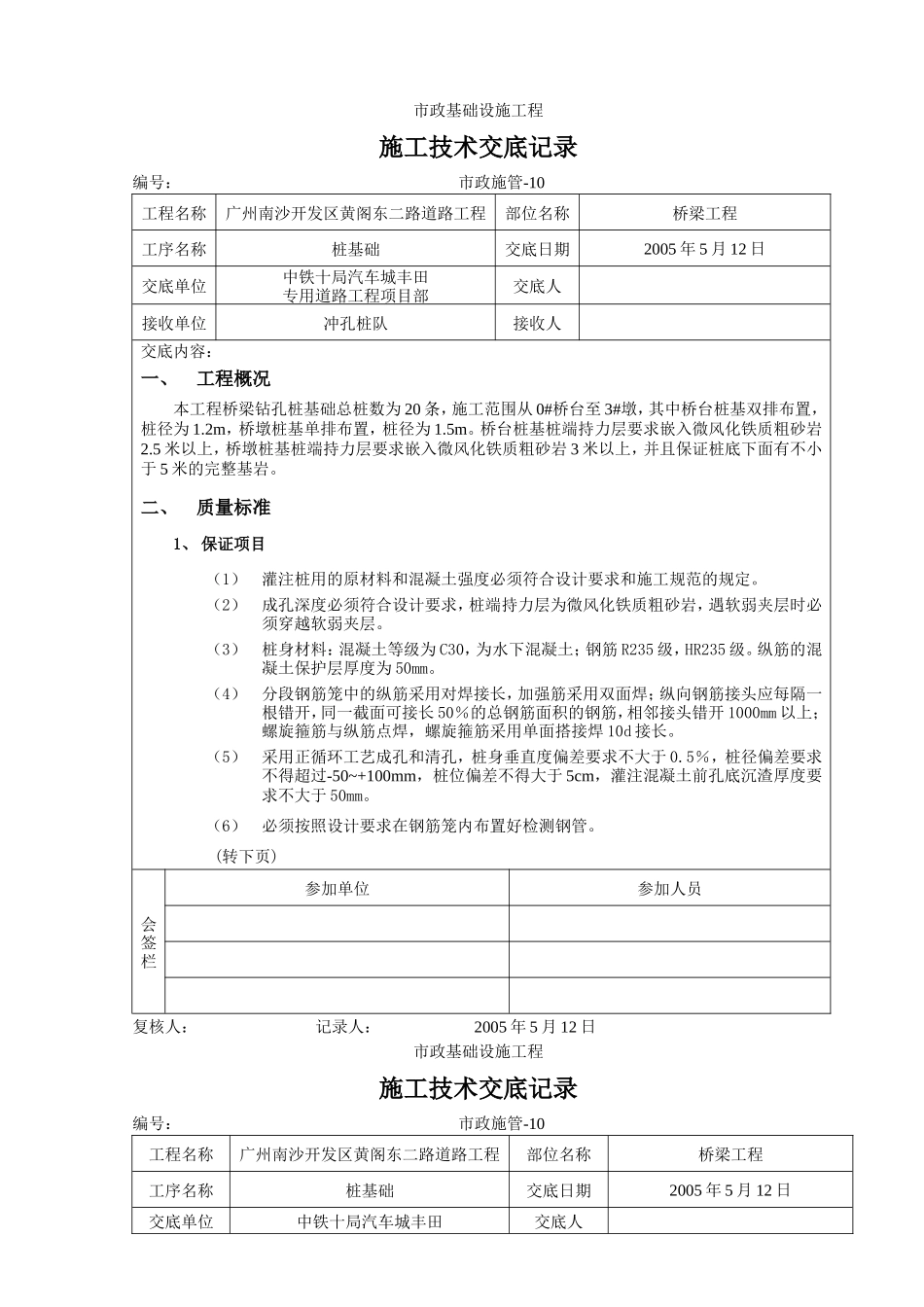

桥梁工程施工技术交底记录--技术交底

市政基础设施工程施工技术交底记录编号： 市政施管-10工程名称广州南沙开发区黄阁东二路道路工程部位名称桥梁工程工序名称桩基础交底日期2005 年 5 月 12 日交底单位中铁十局汽车城丰田专用道路工程项目部交底人接收单位冲孔桩队接收人交底内容：一、工程概况本工程桥梁钻孔桩基础总桩数为 20 条，施工范围从 0#桥台至 3#墩，其中桥台桩基双排布置，桩径为 1.2m，桥墩桩基单排布置，桩径为 1.5m。桥台桩基桩端持力层要求嵌入微风化铁质粗砂岩2.5 米以上，桥墩桩基桩端持力层要求嵌入微风化铁质粗砂岩 3 米以上，并且保证桩底下面有不小于 5 米的完整基岩。二、质量标准1、 保证项目（1）灌注桩用的原材料和混凝土强度必须符合设计要求和施工规范的规定。（2）成孔深度必须符合设计要求，桩端持力层为微风化铁质粗砂岩，遇软弱夹层时必须穿越软弱夹层。（3）桩身材料：混凝土等级为 C30，为水下混凝土；钢筋 R235 级，HR235 级。纵筋的混凝土保护层厚度为 50mm。（4）分段钢筋笼中的纵筋采用对焊接长，加强筋采用双面焊；纵向钢筋接头应每隔一根错开，同一截面可接长 50％的总钢筋面积的钢筋，相邻接头错开 1000mm 以上；螺旋箍筋与纵筋点焊，螺旋箍筋采用单面搭接焊 10d 接长。（5）采用正循环工艺成孔和清孔，桩身垂直度偏差要求不大于 0.5％，桩径偏差要求不得超过-50~+100mm，桩位偏差不得大于 5cm，灌注混凝土前孔底沉渣厚度要求不大于 50mm。（6）必须按照设计要求在钢筋笼内布置好检测钢管。 (转下页)会签栏参加单位参加人员复核人： 记录人： 2005 年 5 月 12 日市政基础设施工程施工技术交底记录编号： 市政施管-10工程名称广州南沙开发区黄阁东二路道路工程部位名称桥梁工程工序名称桩基础交底日期2005 年 5 月 12 日交底单位中铁十局汽车城丰田交底人专用道路工程项目部接收单位冲孔桩队接收人交底内容：(接上页)（7）成孔过程中泥浆比重应控制在 1.1～1.30。浇注混凝土前孔底 500mm 以内的泥浆比重应小于 1.25；含砂率≤8％，粘度≤28s；清孔至浇灌混凝土的时间不得大于 30 分钟，否则须重新清孔；混凝土浇注过程中要进行记录，混凝土充盈系数不得小于1.0。（8）水下混凝土的塌落度为 180～220mm。水下混凝土必须连续施工，每根桩的浇注时间按初盘混凝土的初凝时间控制。对浇注过程中的一切故障均应记录备案。导管埋深宜为 2～6m，严禁导管提出混凝土面。工程桩施工应超灌至少 800mm 的混凝土。2、 允许偏差钻（冲）孔灌注桩允许偏差项 目允许偏差(mm)钢筋笼主筋间距±10箍筋间距或螺旋箍螺距±20笼 直 径±10笼 长 度±50桩的位置偏移泥浆护壁钻（冲）孔灌注桩垂直于桩基中心线1～2根桩，单排桩、群桩、基础的边桩d/6且≯100沿桩基中心线条形基础的桩、群桩基础的中间桩d/6且≯150垂直度0.5/100钢筋笼主筋保护层厚度（水下混凝土）±20注：d 为桩的直径。 (转下页)会签栏参加单位参加人员复核人： 记录人： 2005 年 5 月 12 日市政基础设施工程施工技术交底记录编号： 市政施管-10工程名称广州南沙开发区黄阁东二路道路工程部位名称桥梁工程工序名称桩基础交底日期2005 年 5 月 12 日交底单位中铁十局汽车城丰田专用道路工程项目部交底人接收单位冲孔桩队接收人交底内容：（接上页）三、操作工艺（一）泥浆的制备和处理1、 除能自行造浆的土层外，泥浆制备要选用高塑性粘土或膨润土。2、 泥浆护壁要符合下列规定a、施工期间护筒内的泥浆面要高出地下水位1.0m以上，在受水位涨落影响时，泥浆面要高出最高水位1.5m以上。b、在清孔过程中，要不断置换泥浆，直至浇筑混凝土。c、浇筑混凝土前，孔底500mm以内的泥浆比重要小于1.25；含砂率≤8%；粘度≤28s。d、在易产生泥浆渗漏的土层中要采取维持孔壁稳定的措施。e、废弃的泥浆、渣要按环境保护的有关规定处理。（二）下套管(护筒)1、 钻孔深度达到 5m 左右时，提钻（锤）下套管（护筒）。2、 套管（护筒）内径应大于钻（冲）头 100mm。3、 套管（护筒）位置要埋设正确和稳定，套管（护筒）与孔壁之间要用粘土填实，套管（护筒）中心...
