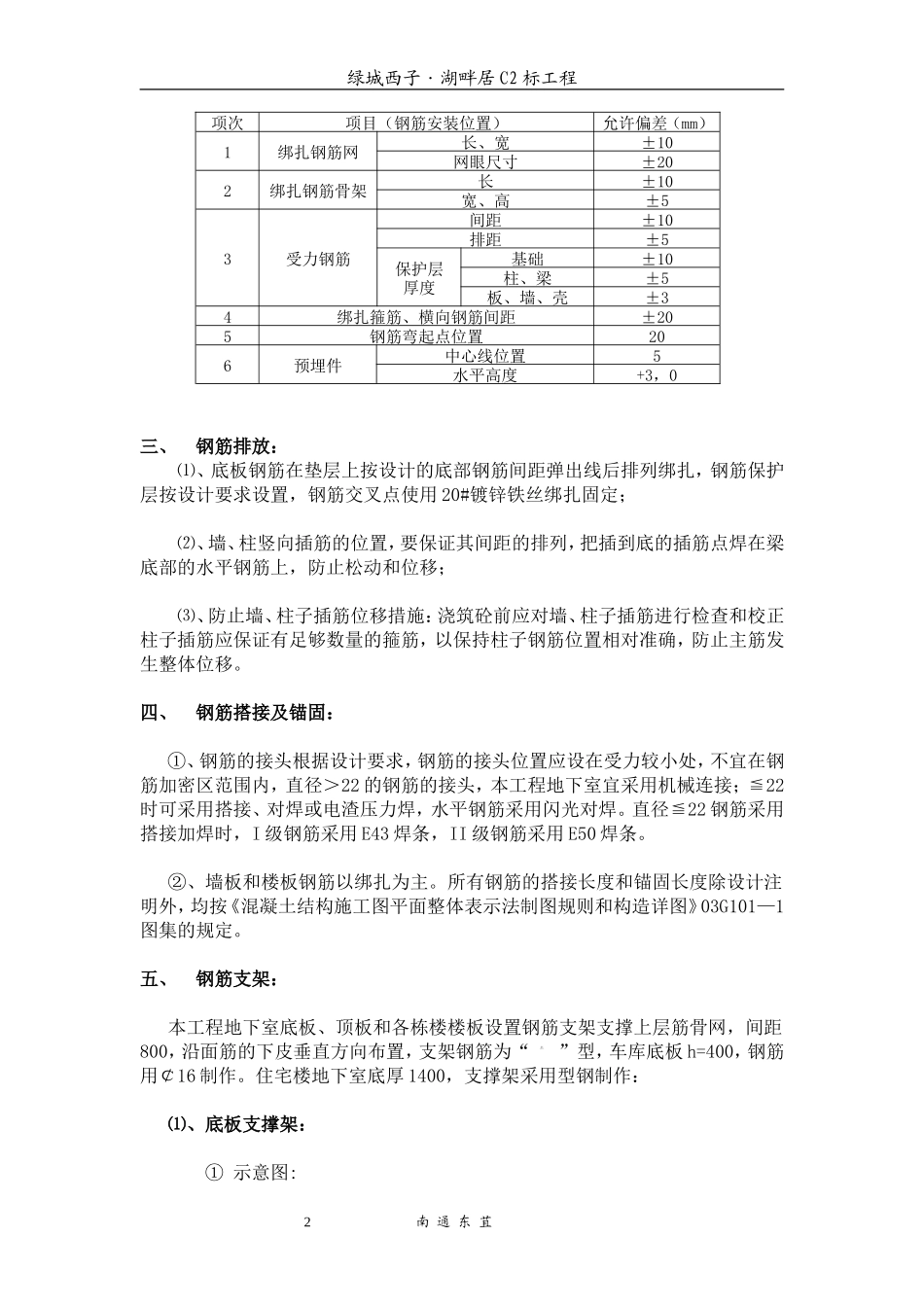

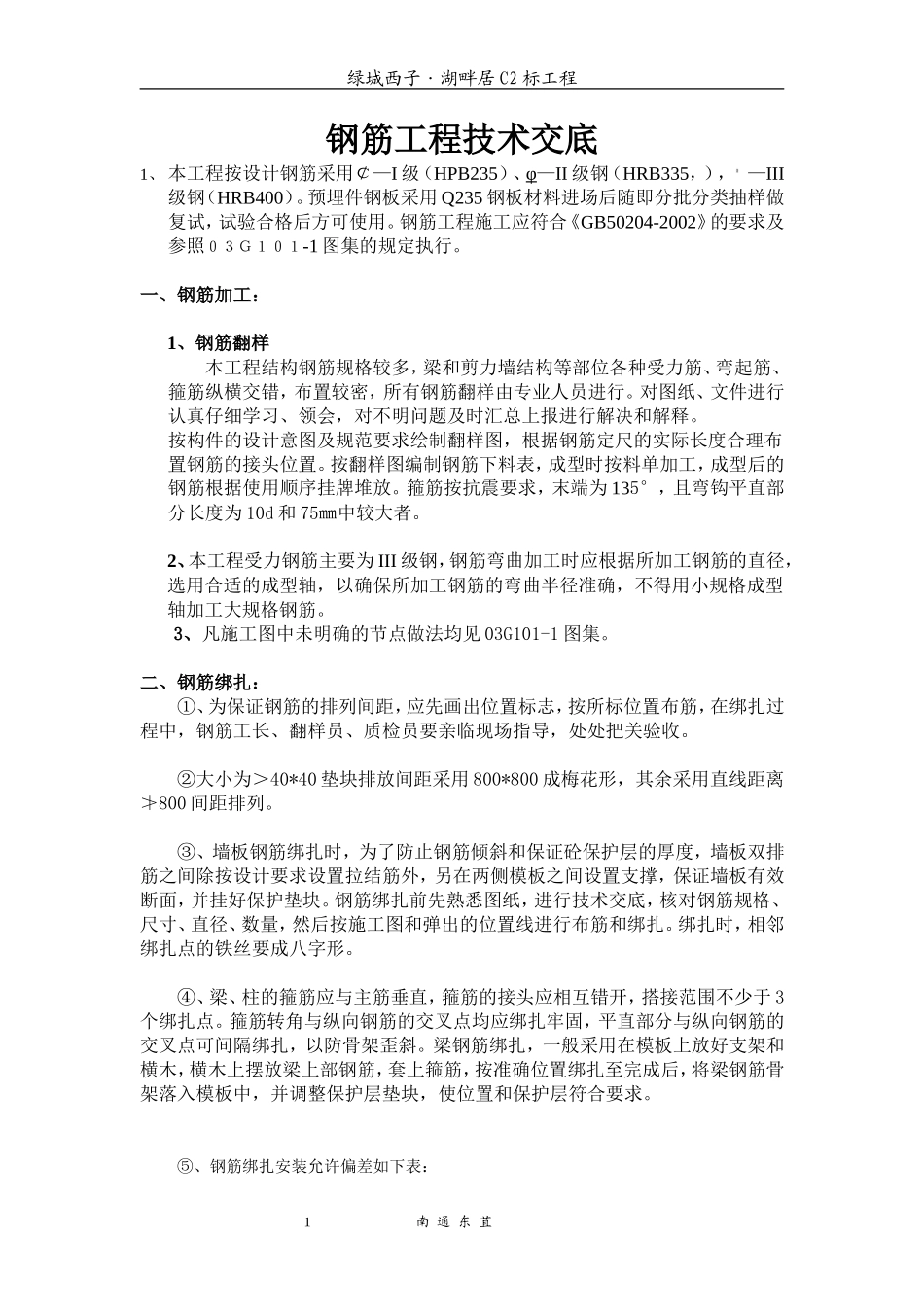

绿城西子·湖畔居 C2 标工程钢筋工程技术交底1、 本工程按设计钢筋采用￠—I 级（HPB235）、φ—II 级钢（HRB335，）， —III级钢（HRB400）。预埋件钢板采用 Q235 钢板材料进场后随即分批分类抽样做复试，试验合格后方可使用。钢筋工程施工应符合《GB50204-2002》的要求及参照０３Ｇ１０１-1 图集的规定执行。一、钢筋加工：1、钢筋翻样本工程结构钢筋规格较多，梁和剪力墙结构等部位各种受力筋、弯起筋、箍筋纵横交错，布置较密，所有钢筋翻样由专业人员进行。对图纸、文件进行认真仔细学习、领会，对不明问题及时汇总上报进行解决和解释。按构件的设计意图及规范要求绘制翻样图，根据钢筋定尺的实际长度合理布置钢筋的接头位置。按翻样图编制钢筋下料表，成型时按料单加工，成型后的钢筋根据使用顺序挂牌堆放。箍筋按抗震要求，末端为 135°，且弯钩平直部分长度为 10d 和 75㎜中较大者。2、本工程受力钢筋主要为 III 级钢，钢筋弯曲加工时应根据所加工钢筋的直径，选用合适的成型轴，以确保所加工钢筋的弯曲半径准确，不得用小规格成型轴加工大规格钢筋。3、凡施工图中未明确的节点做法均见 03G101-1 图集。二、钢筋绑扎：①、为保证钢筋的排列间距，应先画出位置标志，按所标位置布筋，在绑扎过程中，钢筋工长、翻样员、质检员要亲临现场指导，处处把关验收。②大小为＞40*40 垫块排放间距采用 800*800 成梅花形，其余采用直线距离≯800 间距排列。③、墙板钢筋绑扎时，为了防止钢筋倾斜和保证砼保护层的厚度，墙板双排筋之间除按设计要求设置拉结筋外，另在两侧模板之间设置支撑，保证墙板有效断面，并挂好保护垫块。钢筋绑扎前先熟悉图纸，进行技术交底，核对钢筋规格、 尺寸、直径、数量，然后按施工图和弹出的位置线进行布筋和绑扎。绑扎时，相邻绑扎点的铁丝要成八字形。④、梁、柱的箍筋应与主筋垂直，箍筋的接头应相互错开，搭接范围不少于 3个绑扎点。箍筋转角与纵向钢筋的交叉点均应绑扎牢固，平直部分与纵向钢筋的交叉点可间隔绑扎，以防骨架歪斜。梁钢筋绑扎，一般采用在模板上放好支架和横木，横木上摆放梁上部钢筋，套上箍筋，按准确位置绑扎至完成后，将梁钢筋骨架落入模板中，并调整保护层垫块，使位置和保护层符合要求。⑤、钢筋绑扎安装允许偏差如下表： 1 南 通 东 苴绿城西子·湖畔居 C2 标工程项次项目（钢筋安装位置）允许偏差（mm）1绑扎钢筋网长、宽±10网眼尺寸±202绑扎钢筋骨架长±10宽、高±53受力钢筋间距±10排距±5保护层厚度基础±10柱、梁±5板、墙、壳±34绑扎箍筋、横向钢筋间距±205钢筋弯起点位置206预埋件中心线位置5水平高度+3，0三、钢筋排放：⑴、底板钢筋在垫层上按设计的底部钢筋间距弹出线后排列绑扎，钢筋保护层按设计要求设置，钢筋交叉点使用 20#镀锌铁丝绑扎固定；⑵、墙、柱竖向插筋的位置，要保证其间距的排列，把插到底的插筋点焊在梁底部的水平钢筋上，防止松动和位移；⑶、防止墙、柱子插筋位移措施：浇筑砼前应对墙、柱子插筋进行检查和校正柱子插筋应保证有足够数量的箍筋，以保持柱子钢筋位置相对准确，防止主筋发生整体位移。四、钢筋搭接及锚固：①、钢筋的接头根据设计要求，钢筋的接头位置应设在受力较小处，不宜在钢筋加密区范围内，直径＞22 的钢筋的接头，本工程地下室宜采用机械连接；≦22时可采用搭接、对焊或电渣压力焊，水平钢筋采用闪光对焊。直径≦22 钢筋采用搭接加焊时，I 级钢筋采用 E43 焊条，II 级钢筋采用 E50 焊条。②、墙板和楼板钢筋以绑扎为主。所有钢筋的搭接长度和锚固长度除设计注明外，均按《混凝土结构施工图平面整体表示法制图规则和构造详图》03G101—1图集的规定。五、钢筋支架：本工程地下室底板、顶板和各栋楼楼板设置钢筋支架支撑上层筋骨网，间距800，沿面筋的下皮垂直方向布置，支架钢筋为“”型，车库底板 h=400，钢筋用￠16 制作。住宅楼地下室底厚 1400，支撑架采用型钢制作：⑴、底板支撑架：① 示意图: 2 南 通 东 苴绿城西子·湖畔居 C2 标工程六、钢筋连接技术：本工程钢筋接头分别采用机械连接、闪光对焊、电渣压力...
