钢筋工程施工技术交底--技术交底

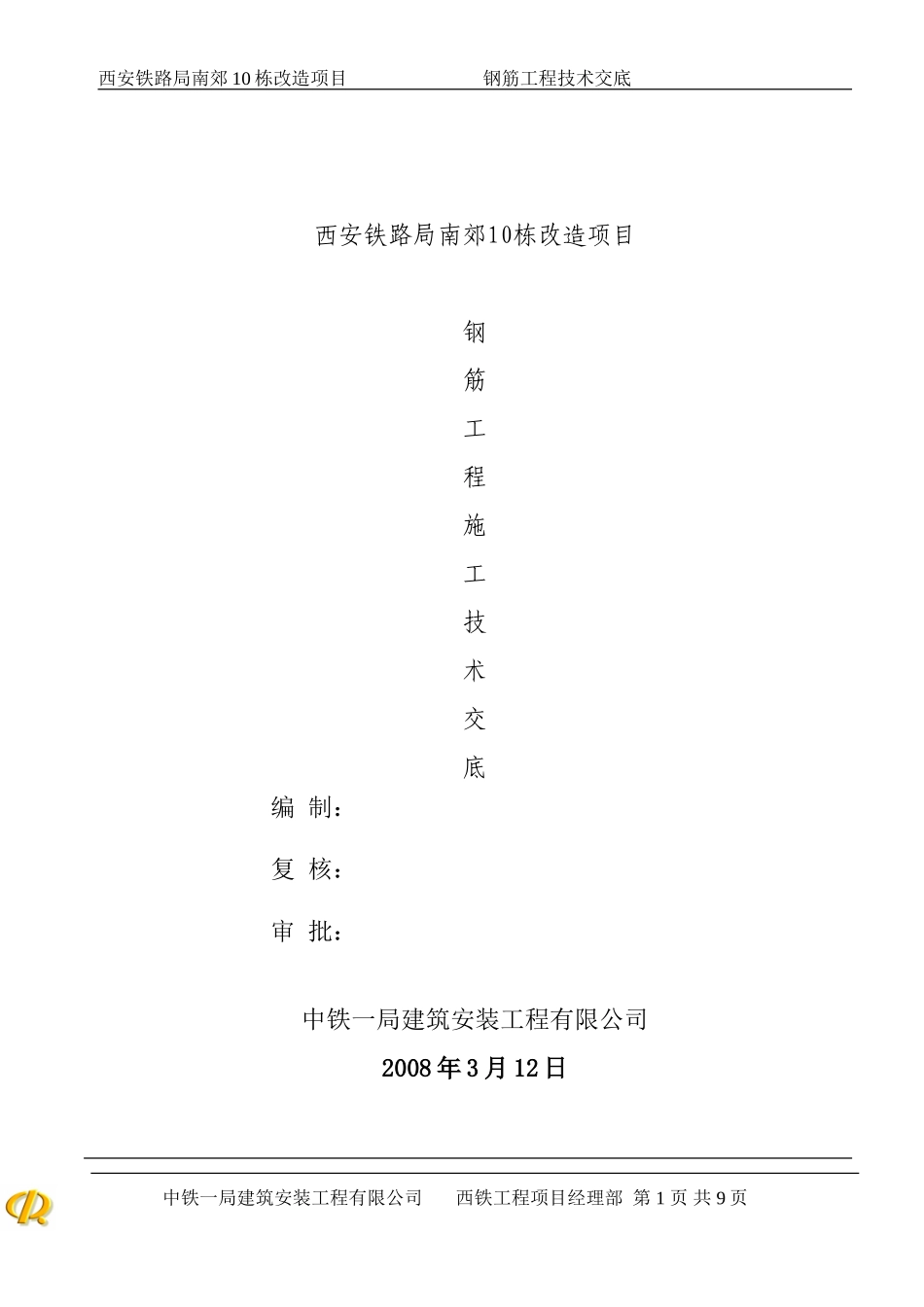

西安铁路局南郊 10 栋改造项目 钢筋工程技术交底 西安铁路局南郊10栋改造项目钢筋工程施工技术交底编 制：复 核：审 批：中铁一局建筑安装工程有限公司2008 年 3 月 12 日中铁一局建筑安装工程有限公司 西铁工程项目经理部 第 1 页 共 9 页西安铁路局南郊 10 栋改造项目 钢筋工程技术交底 西安铁路局10栋改造项目钢筋工程施工技术交底一、 使用范围 本工程钢筋类型主要有 HRB400 钢筋（）用于 14 及以上钢筋，HPB235 钢筋（Ф）（用于10 以及以下钢筋），HRB335（）（用于 12 到 20 的钢筋）。 本工程为纯剪力墙结构，为一级抗震要求。基础为筏板基础，承台梁上翻。基础筏板配筋为16@150 双层双向，基础梁底层钢筋和面层钢筋均采用 720、722、725 的钢筋，施工时须对照基础配筋图进行施工，核心筒内承台配筋为22@150 双层双向。本工程施工时，对 HRB235 钢筋（Ф）采用机械调直，二、三级钢筋采用切断机进行钢筋切断，并结合钢筋使用位置部位的不同采用钢筋闪光对焊，电渣压力焊或绑扎搭接连接。 二、 施工总体安排 本工程具有工程量大，工期紧迫，钢筋规格型号种类较多，应在保证施工质量的前提下，确保按期完工，加快施工速度。 1、钢筋材料准备 采购进场的钢筋，应由物资采购人员向相应的合格分供方索取产品质量合格证明书，并在产品质量合格证书之标注：工程名称、使用部位、该批钢筋炉号，采购数量及进场日期，以及供货方单位红章印，以便确保钢筋质量的可追溯性。 2、机械准备机械准备钢筋调直机 1 台，闪光对焊机 1 台，钢筋切断机 2 台，钢筋弯曲机 2 台，电渣压力焊机 8 台。施工前安排专职电工对各种机械进行调试，以确保电力足够，并配设专职电工进行现场台班检查。 3、施工人员计划 在基础筏板施工中配置熟练钢筋工 60 人，主体结构 30 人，安装工程时 10 人，装饰工程时 3人。 4、施工技术准备 施工班组长应经常和技术人员勾通，并对施工中存在的误区，疑点难点进行交流急时解决中铁一局建筑安装工程有限公司 西铁工程项目经理部 第 2 页 共 9 页西安铁路局南郊 10 栋改造项目 钢筋工程技术交底 以确保施工的高速度，高质量，一次施工成型。三、 施工方法及工艺流程 进行钢筋材料加工时，应按照图纸设计要求提前进行钢筋料表下料，经技术人员审核后严格按照料表进行钢筋加工。 1、钢筋弯曲：Ⅰ级钢筋末端做 180 度弯钩，弯弧弯曲 D≥2.5d，平直部分长度≥5d；Ⅲ钢筋末端作 90 度或 135 度弯折，Ⅲ弯曲 D≥5d；弯起钢筋中间部位弯折处直径 D≥5d。 2、箍筋加工: 本工程为抗震要求，弯钩的平直段长度必须≥10d 且 ≥75mm。 3、钢筋加工的允许偏差：项目允许偏差受力钢筋顺长度方向全长净尺寸±10弯起钢筋的弯折位置±20箍筋内净尺寸±5根据设计图纸和施工规范《GB03G101－1》，《GB04G101－3》等，针对不同施工部位、构件以及钢筋规格，采用不同的钢筋连接方式。 1、闪光对焊连接：对于基础筏板、承台、基础梁筋，基础梁钢筋，楼层梁主筋大于等于 16 的钢筋均采用闪光对焊连接。 2、电渣压力焊连接：对于剪力墙暗柱，构造柱中直径≥14 的主筋连接，采取电焊压力焊的连接方法连接，该部位按每层高度进行下料。 3、绑扎搭接连接 对于基础梁钢筋，上部在支座处搭接，下部应在跨中 1/3 处搭接，搭接长度为 LlE。对于现浇板、剪力墙的钢筋，以及闪光对焊钢筋不够长的钢筋全部采用绑扎搭接连接。板面钢筋在跨中搭接，板底钢筋在支座处搭接。搭接长度为 Ll。剪力墙竖筋，按每层下料，第一批连接从结构板面上开始，第二批距第一批位置错开 1.2 Ll＋500 mm 进行连接。 4、钢筋的绑扎 （1）墙柱钢筋的绑扎 套暗柱箍筋 → 焊设暗柱钢筋 → 绑扎暗柱成型 →绑扎墙竖筋→绑扎水平筋 → 挂设拉钩 → 挂设垫块 对照绑扎部位构件用塔吊直接运输半成品到作业面上，先焊接（绑扎）墙两端暗柱纵筋，然后由柱面上 500 线控制拉尺划分刻度，再搭设 1.5 米高架管简易内架散开钢筋逐点绑扎，墙水平筋绑扎应两人以上同时协同绑扎，墙中采用梯子筋固定以保证...
