桥梁工程旁站监理实施细则--监理旁站细则

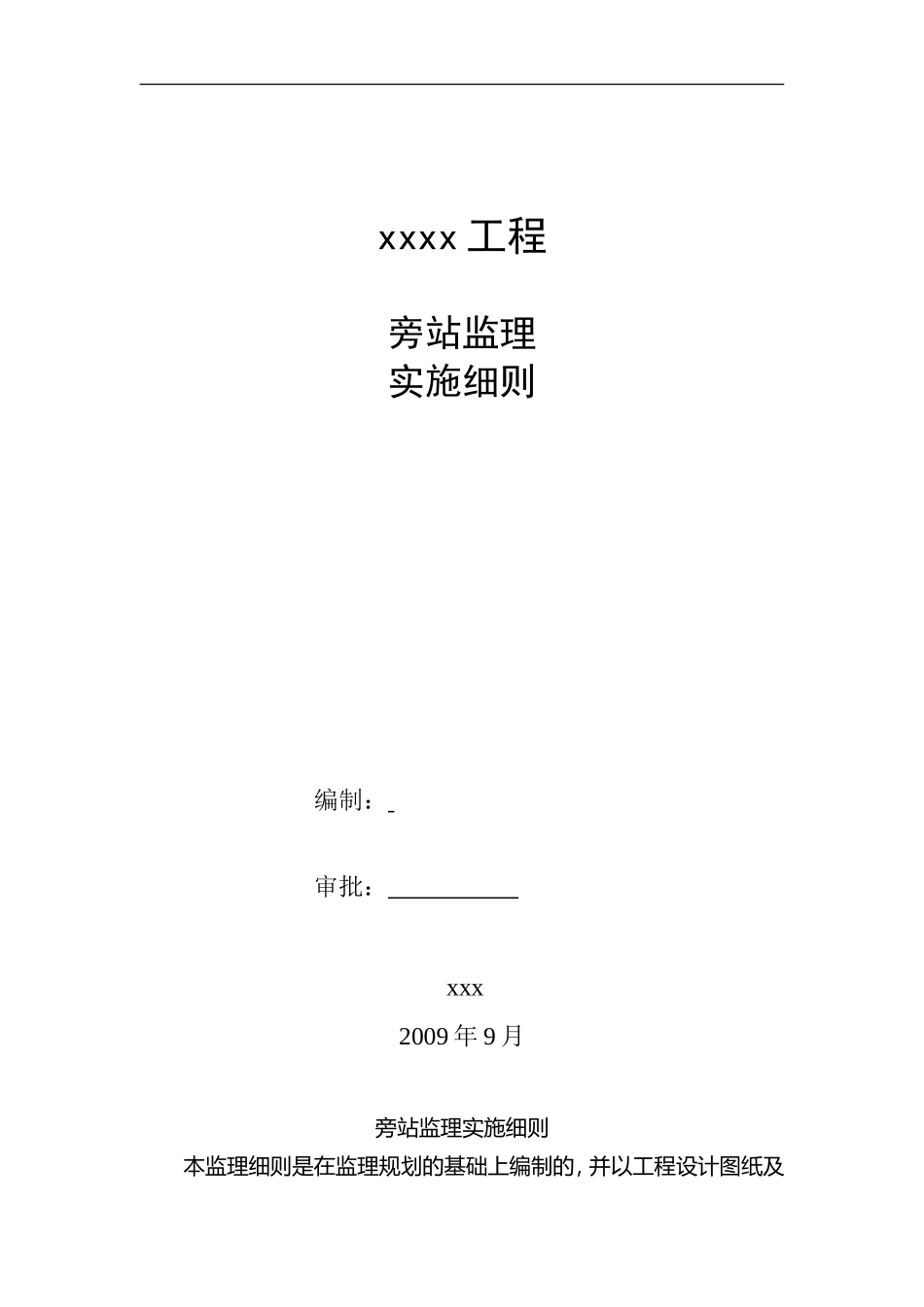

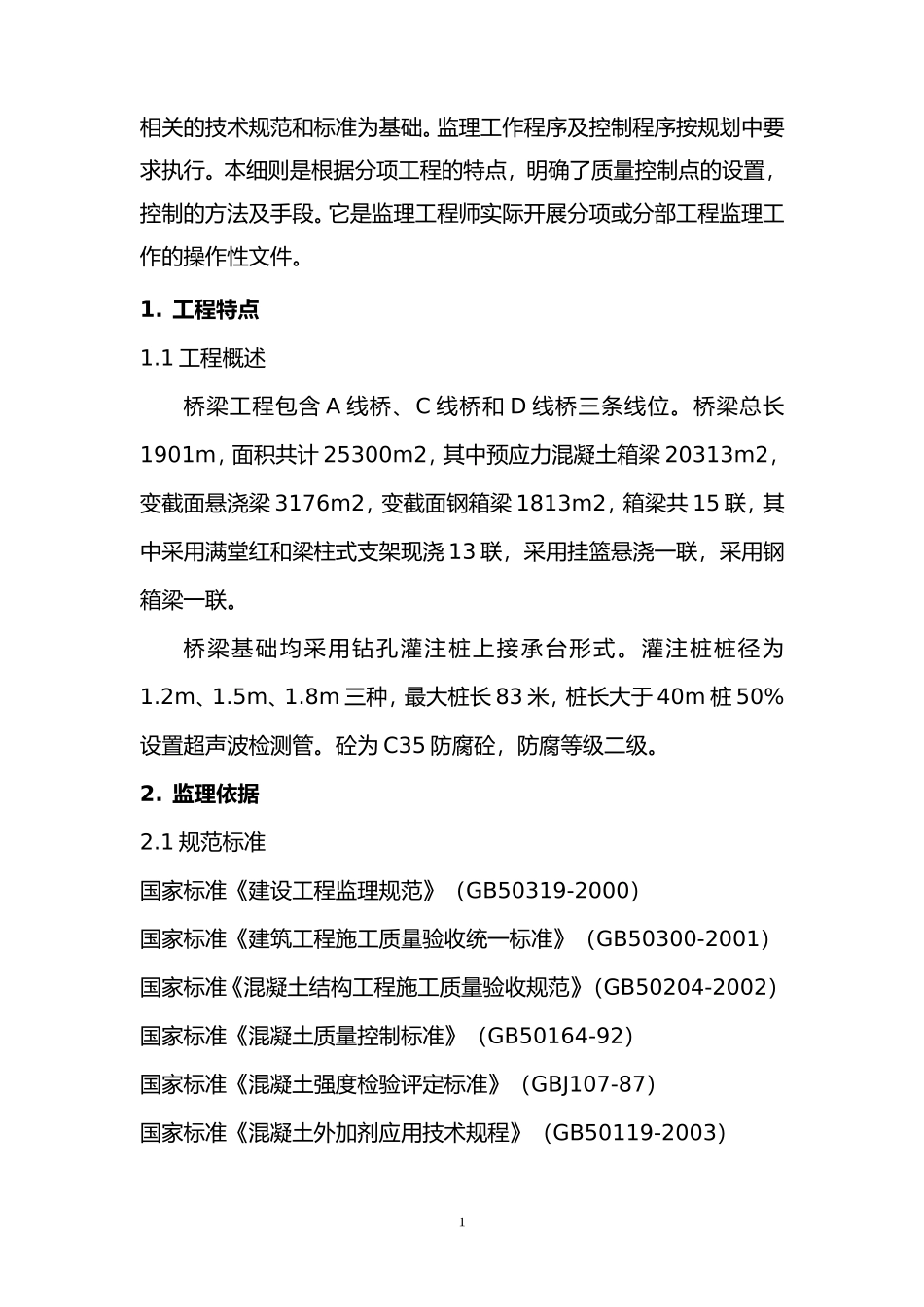

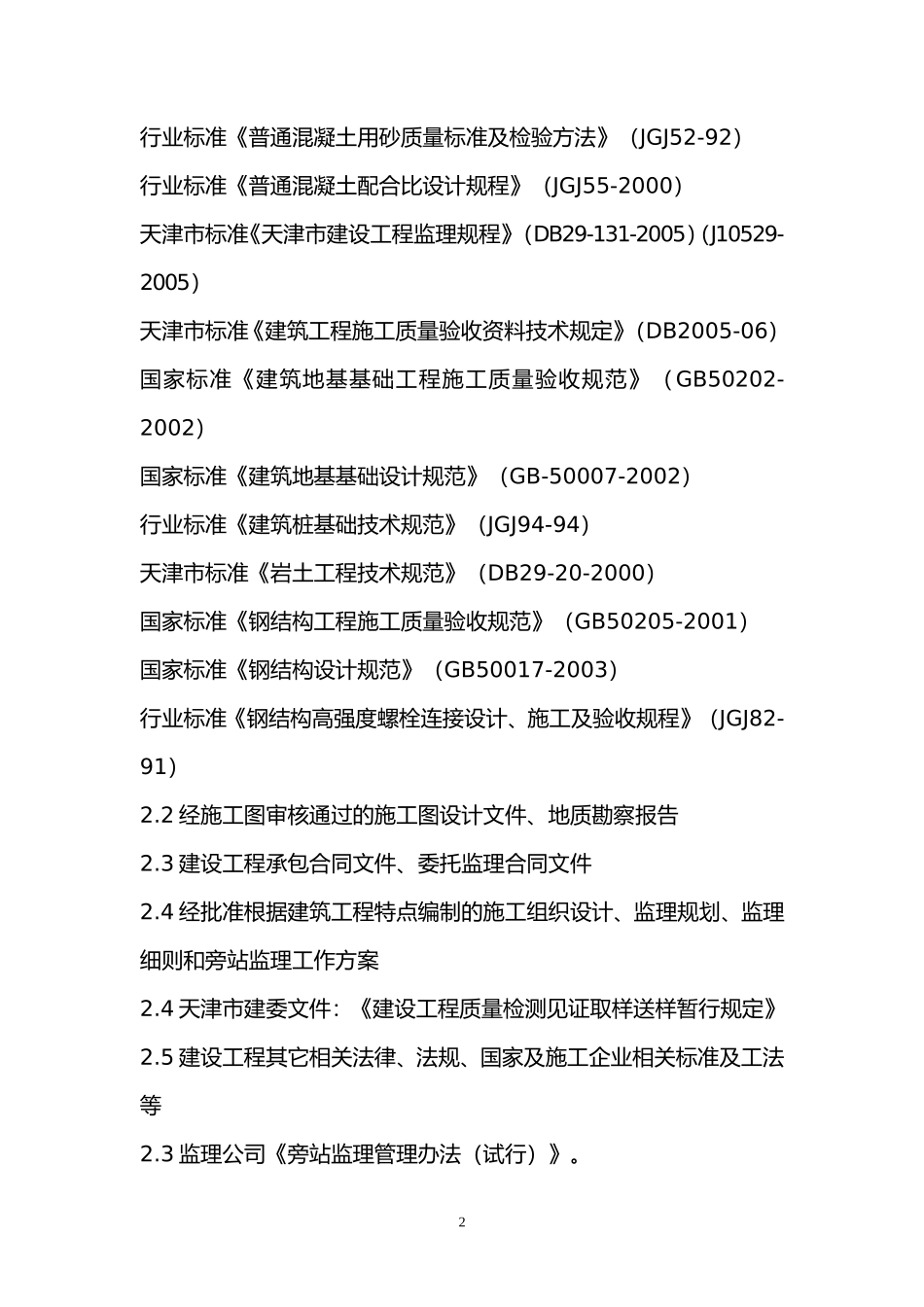

xxxx 工程旁站监理实施细则 编制： 审批： xxx2009 年 9 月旁站监理实施细则本监理细则是在监理规划的基础上编制的，并以工程设计图纸及相关的技术规范和标准为基础。监理工作程序及控制程序按规划中要求执行。本细则是根据分项工程的特点，明确了质量控制点的设置，控制的方法及手段。它是监理工程师实际开展分项或分部工程监理工作的操作性文件。1. 工程特点1.1 工程概述桥梁工程包含 A 线桥、C 线桥和 D 线桥三条线位。桥梁总长1901m，面积共计 25300m2，其中预应力混凝土箱梁 20313m2，变截面悬浇梁 3176m2，变截面钢箱梁 1813m2，箱梁共 15 联，其中采用满堂红和梁柱式支架现浇 13 联，采用挂篮悬浇一联，采用钢箱梁一联。桥梁基础均采用钻孔灌注桩上接承台形式。灌注桩桩径为1.2m、1.5m、1.8m 三种，最大桩长 83 米，桩长大于 40m 桩 50%设置超声波检测管。砼为 C35 防腐砼，防腐等级二级。2. 监理依据2.1 规范标准国家标准《建设工程监理规范》（GB50319-2000）国家标准《建筑工程施工质量验收统一标准》（GB50300-2001）国家标准《混凝土结构工程施工质量验收规范》（GB50204-2002）国家标准《混凝土质量控制标准》（GB50164-92）国家标准《混凝土强度检验评定标准》（GBJ107-87）国家标准《混凝土外加剂应用技术规程》（GB50119-2003）1行业标准《普通混凝土用砂质量标准及检验方法》（JGJ52-92）行业标准《普通混凝土配合比设计规程》（JGJ55-2000）天津市标准《天津市建设工程监理规程》（DB29-131-2005）（J10529-2005）天津市标准《建筑工程施工质量验收资料技术规定》（DB2005-06）国家标准《建筑地基基础工程施工质量验收规范》（GB50202-2002）国家标准《建筑地基基础设计规范》（GB-50007-2002）行业标准《建筑桩基础技术规范》（JGJ94-94）天津市标准《岩土工程技术规范》（DB29-20-2000）国家标准《钢结构工程施工质量验收规范》（GB50205-2001）国家标准《钢结构设计规范》（GB50017-2003）行业标准《钢结构高强度螺栓连接设计、施工及验收规程》（JGJ82-91）2.2 经施工图审核通过的施工图设计文件、地质勘察报告2.3 建设工程承包合同文件、委托监理合同文件2.4 经批准根据建筑工程特点编制的施工组织设计、监理规划、监理细则和旁站监理工作方案2.4 天津市建委文件：《建设工程质量检测见证取样送样暂行规定》2.5 建设工程其它相关法律、法规、国家及施工企业相关标准及工法等2.3 监理公司《旁站监理管理办法（试行）》。23. 监理工作控制要点本工程中需要旁站监理的关键部位、关键工序：3.1 钻孔灌注桩旁站监理前对相关情况的审查：应用“灌注桩桩基工程施工旁站监理前相关情况审查表”填写。监理质量控制点的设置，控制的方法及手段按照《钻孔灌注桩工程监理实施细则》执行。a) 工程名称、打桩单位、总包单位（人员是否到岗）、审查资质；b) 采用桩基类型、设计桩长、数量、规格、桩径、桩混凝土强度等级；c) 商品混凝土供应商资质、供货合同编号，商品混凝土质量保证书和核准证，商品混凝土搅拌站的计量情况；d) 地质勘察报告是否是本工程、公章合法性；e) 施工组织设计；f) 桩基轴线放线定位及复核测量纪录；g) 焊工上岗证有效期限；h) 测量仪器、计量器具及成桩机械的定期鉴定情况；i)周边建筑物、构筑物及地下水管线的防护措施；j)施工机械合格证书；上述工作施工单位自检后，在施工前 24 小时向监理单位提交旁站申请书；监理单位进行审查，并将审查结果通知施工单位。若符合要求，总监理工程师指定监理人员并签署意见。33.2 钢结构安装旁站监理前对相关情况的审查：应用“钢结构安装工程施工旁站监理前相关情况审查表”津监（钢）-01 表填写监理质量控制点的设置，控制的方法及手段按照《钢结构安装工程监理实施细则》执行。a) 钢构件应符合要求和 GB50205-2001 规范的规定；b) 运输等造成的构件变形及涂层脱落应进行校正和修补；c) 构件合格证和制作的各检验批、施工记录等资料齐全；d) 钢柱等主要构件标记齐全；e) 设计要求做强度试验的构件实验报告；f) 地脚螺栓的允许偏差符合要求；...
