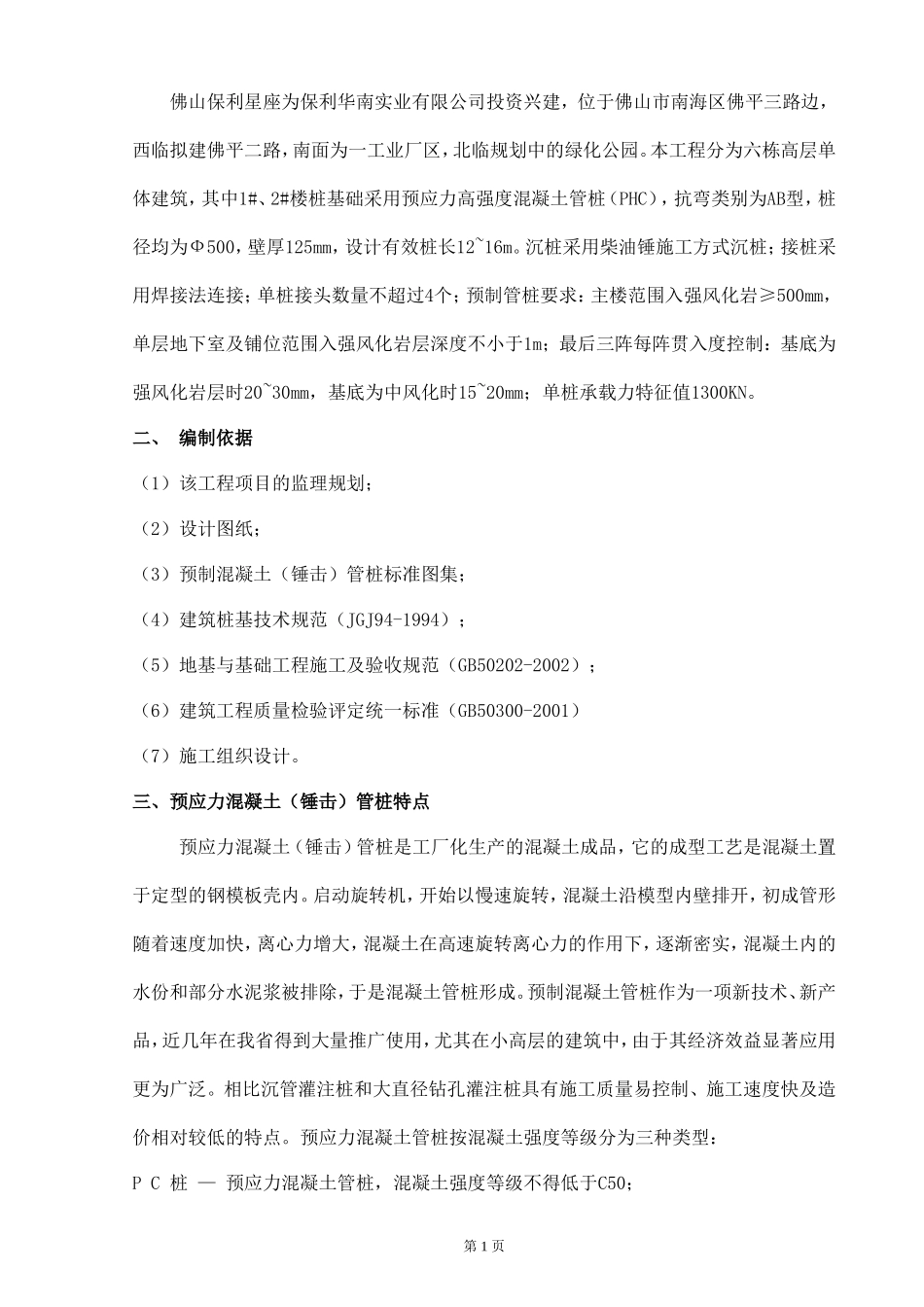

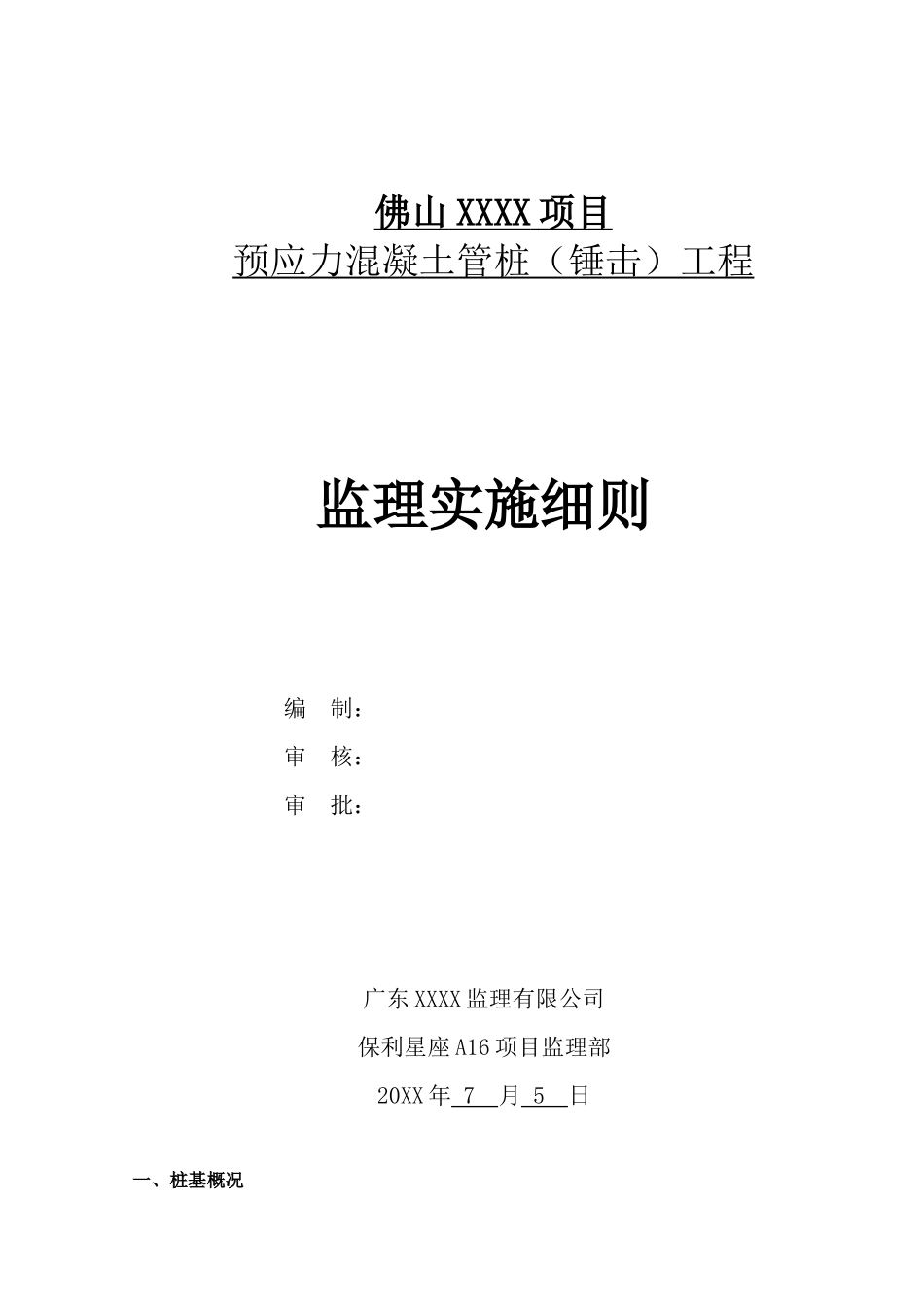

佛山 XXXX 项目 预应力混凝土管桩（锤击）工程监理实施细则编 制： 审 核： 审 批： 广东 XXXX 监理有限公司保利星座 A16 项目监理部20XX 年 7 月 5 日一、桩基概况 佛山保利星座为保利华南实业有限公司投资兴建，位于佛山市南海区佛平三路边，西临拟建佛平二路，南面为一工业厂区，北临规划中的绿化公园。本工程分为六栋高层单体建筑，其中1#、2#楼桩基础采用预应力高强度混凝土管桩（PHC），抗弯类别为AB型，桩径均为Ф500，壁厚125mm，设计有效桩长12~16m。沉桩采用柴油锤施工方式沉桩；接桩采用焊接法连接；单桩接头数量不超过4个；预制管桩要求：主楼范围入强风化岩≥500mm，单层地下室及铺位范围入强风化岩层深度不小于1m；最后三阵每阵贯入度控制：基底为强风化岩层时20~30mm，基底为中风化时15~20mm；单桩承载力特征值1300KN。二、 编制依据（1）该工程项目的监理规划；（2）设计图纸；（3）预制混凝土（锤击）管桩标准图集；（4）建筑桩基技术规范（JGJ94-1994）；（5）地基与基础工程施工及验收规范（GB50202-2002）；（6）建筑工程质量检验评定统一标准（GB50300-2001）（7）施工组织设计。三、预应力混凝土（锤击）管桩特点预应力混凝土（锤击）管桩是工厂化生产的混凝土成品，它的成型工艺是混凝土置于定型的钢模板壳内。启动旋转机，开始以慢速旋转，混凝土沿模型内壁排开，初成管形随着速度加快，离心力增大，混凝土在高速旋转离心力的作用下，逐渐密实，混凝土内的水份和部分水泥浆被排除，于是混凝土管桩形成。预制混凝土管桩作为一项新技术、新产品，近几年在我省得到大量推广使用，尤其在小高层的建筑中，由于其经济效益显著应用更为广泛。相比沉管灌注桩和大直径钻孔灌注桩具有施工质量易控制、施工速度快及造价相对较低的特点。预应力混凝土管桩按混凝土强度等级分为三种类型：P C 桩 — 预应力混凝土管桩，混凝土强度等级不得低于C50；第 1 页PHC 桩 — 预应力高强混凝土管桩，混凝土强度等级不得低于C80；PTC 桩 — 薄壁预应力管桩。预制混凝土（锤击）管桩施工属挤土型桩，对周边1.3 H（ H 为桩长）范围内都会产生一定的影响。因而施工时应对邻近建筑物进行定期观察和检测，必要时应设置应力释放、孔防挤沟等措施，确保周边建筑物的安全。四、 监理工作流程第 2 页五、 监理工作的控制要点及方法措施因管桩受力类型的不同，控制参数的侧重点有异，故监理组织人员在桩施工前应充分了解设计意图，严格掌握重要的技术参数，并认真作好书面记录。做到每根桩心中有底书面有录、条理清楚。（一）事前控制1. 成品管桩检查（1）进入现场拟用的管桩，必须附齐质量证明文件。内容有：产品出厂合格证、钢材、水泥质保资料（复印件）、砂子氯离子含量检测报告、混凝土试块抗压试验报告等。（2）外观质量检查：桩长、桩径、壁厚、桩端板垂直度内外壁有无露筋、有无蜂窝、麻面、表面裂缝、桩套箍凹陷程度及桩身上的合格章是否齐全等等。若合同中规定管桩的品质等第 3 页N ．问题N ．意见通过监理申请桩位测量检验监理复核桩机定位监理复核监理原始记录桩机移位N设备、仪器报验证明、原材料合格证、检验报告级，还应按等级进行区分验收。2. 桩位测量放样由于管桩施工速度较快，可将一天拟打的桩进行一次报验和复核，复核完毕，监理人员应在报验单上签认。复核时应认真、仔细查对图纸，及时发现图纸或放样错误，如有不符应会同设计、建设单位解决问题，并附上书面变更资料。定位用的竹签长度不宜小于40cm，宽度不宜大于1cm，安插牢固，确保桩位准确。3. 桩机定位控制桩机就位后应控制其平整度和垂直度，垂直度采用2 台J2 经纬仪90°正交控制，平整度可用水平尺检测。4. 打桩顺序为减轻对邻近已完桩基的破坏和桩入土后相互挤压，应选择正确的打桩顺序。打桩顺序应该根据邻近建筑物的结构情况、地质情况、桩距大小、布桩系数、桩的规格及入土深度等综合考虑，同时又要兼顾施工方便。该工程周边环境条件比较有利，原则上应从基础的中间位置开始向四周推进，同时要加强位移观测，必要时对打桩速度进行限制或采取设置应力释放...
