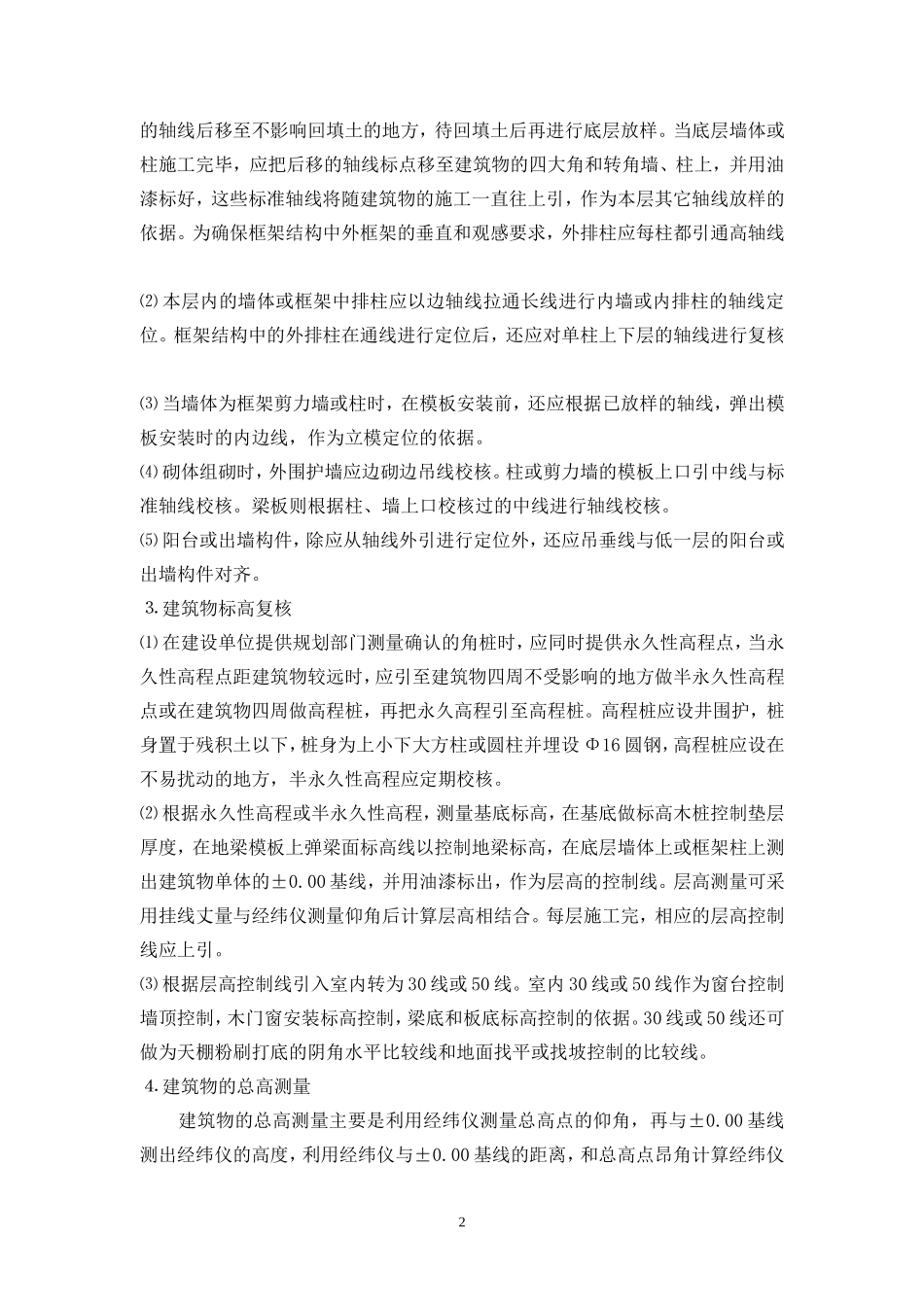

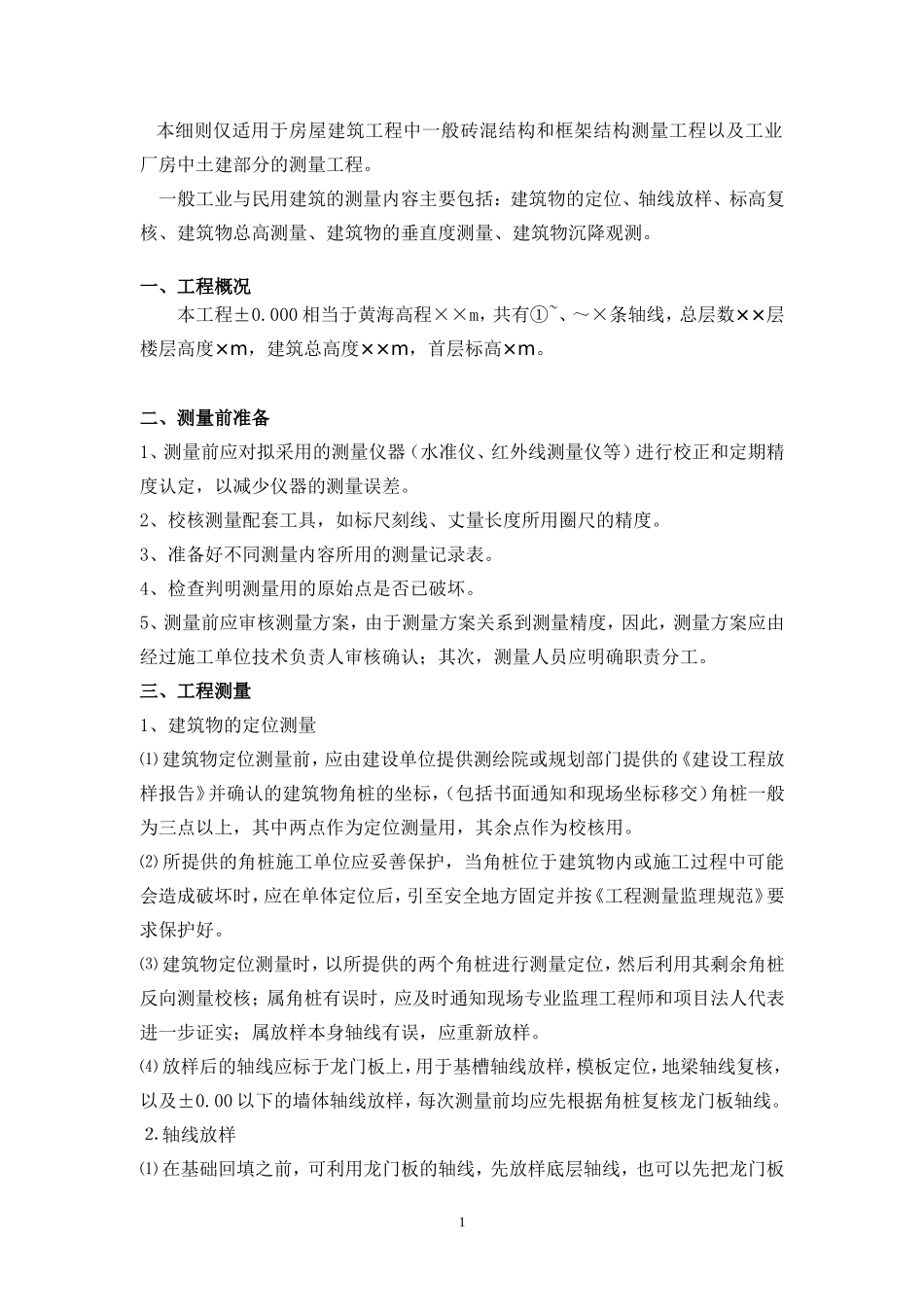

B13××××××××××××× 工程监理实施细则（测量）内容提要：专业工程特点监理工作流程监理工作控制目标及控制要点监理工作方法及措施项目监理机构（章）： 专业监理工程师： 总监理工程师： 日期： 江苏省建设厅监制××××××××××× 工程 测量工程监理细则 本细则仅适用于房屋建筑工程中一般砖混结构和框架结构测量工程以及工业厂房中土建部分的测量工程。 一般工业与民用建筑的测量内容主要包括：建筑物的定位、轴线放样、标高复核、建筑物总高测量、建筑物的垂直度测量、建筑物沉降观测。 一、工程概况本工程±0.000 相当于黄海高程××m，共有①~、～×条轴线，总层数××层楼层高度×m，建筑总高度××m，首层标高×m。二、测量前准备 1、测量前应对拟采用的测量仪器（水准仪、红外线测量仪等）进行校正和定期精度认定，以减少仪器的测量误差。 2、校核测量配套工具，如标尺刻线、丈量长度所用圈尺的精度。 3、准备好不同测量内容所用的测量记录表。 4、检查判明测量用的原始点是否已破坏。 5、测量前应审核测量方案，由于测量方案关系到测量精度，因此，测量方案应由经过施工单位技术负责人审核确认；其次，测量人员应明确职责分工。 三、工程测量 1、建筑物的定位测量 ⑴ 建筑物定位测量前，应由建设单位提供测绘院或规划部门提供的《建设工程放样报告》并确认的建筑物角桩的坐标，（包括书面通知和现场坐标移交）角桩一般为三点以上，其中两点作为定位测量用，其余点作为校核用。 ⑵ 所提供的角桩施工单位应妥善保护，当角桩位于建筑物内或施工过程中可能会造成破坏时，应在单体定位后，引至安全地方固定并按《工程测量监理规范》要求保护好。 ⑶ 建筑物定位测量时，以所提供的两个角桩进行测量定位，然后利用其剩余角桩反向测量校核；属角桩有误时，应及时通知现场专业监理工程师和项目法人代表进一步证实；属放样本身轴线有误，应重新放样。 ⑷ 放样后的轴线应标于龙门板上，用于基槽轴线放样，模板定位，地梁轴线复核，以及±0.00 以下的墙体轴线放样，每次测量前均应先根据角桩复核龙门板轴线。 ⒉ 轴线放样 ⑴ 在基础回填之前，可利用龙门板的轴线，先放样底层轴线，也可以先把龙门板1的轴线后移至不影响回填土的地方，待回填土后再进行底层放样。当底层墙体或柱施工完毕，应把后移的轴线标点移至建筑物的四大角和转角墙、柱上，并用油漆标好，这些标准轴线将随建筑物的施工一直往上引，作为本层其它轴线放样的依据。为确保框架结构中外框架的垂直和观感要求，外排柱应每柱都引通高轴线 ⑵ 本层内的墙体或框架中排柱应以边轴线拉通长线进行内墙或内排柱的轴线定位。框架结构中的外排柱在通线进行定位后，还应对单柱上下层的轴线进行复核 ⑶ 当墙体为框架剪力墙或柱时，在模板安装前，还应根据已放样的轴线，弹出模板安装时的内边线，作为立模定位的依据。 ⑷ 砌体组砌时，外围护墙应边砌边吊线校核。柱或剪力墙的模板上口引中线与标准轴线校核。梁板则根据柱、墙上口校核过的中线进行轴线校核。 ⑸ 阳台或出墙构件，除应从轴线外引进行定位外，还应吊垂线与低一层的阳台或出墙构件对齐。 ⒊ 建筑物标高复核 ⑴ 在建设单位提供规划部门测量确认的角桩时，应同时提供永久性高程点，当永久性高程点距建筑物较远时，应引至建筑物四周不受影响的地方做半永久性高程点或在建筑物四周做高程桩，再把永久高程引至高程桩。高程桩应设井围护，桩身置于残积土以下，桩身为上小下大方柱或圆柱并埋设 Φ16 圆钢，高程桩应设在不易扰动的地方，半永久性高程应定期校核。 ⑵ 根据永久性高程或半永久性高程，测量基底标高，在基底做标高木桩控制垫层厚度，在地梁模板上弹梁面标高线以控制地梁标高，在底层墙体上或框架柱上测出建筑物单体的±0.00 基线，并用油漆标出，作为层高的控制线。层高测量可采用挂线丈量与经纬仪测量仰角后计算层高相结合。每层施工完，相应的层高控制线应上引。 ⑶ 根据层高控制线引入室内转为 30 线或 50 线。室内 30 线或 50 线作为窗台控制墙顶控制，木门窗安装标高控制，梁底和...
