泰达市民文化广场工程施工测量方案

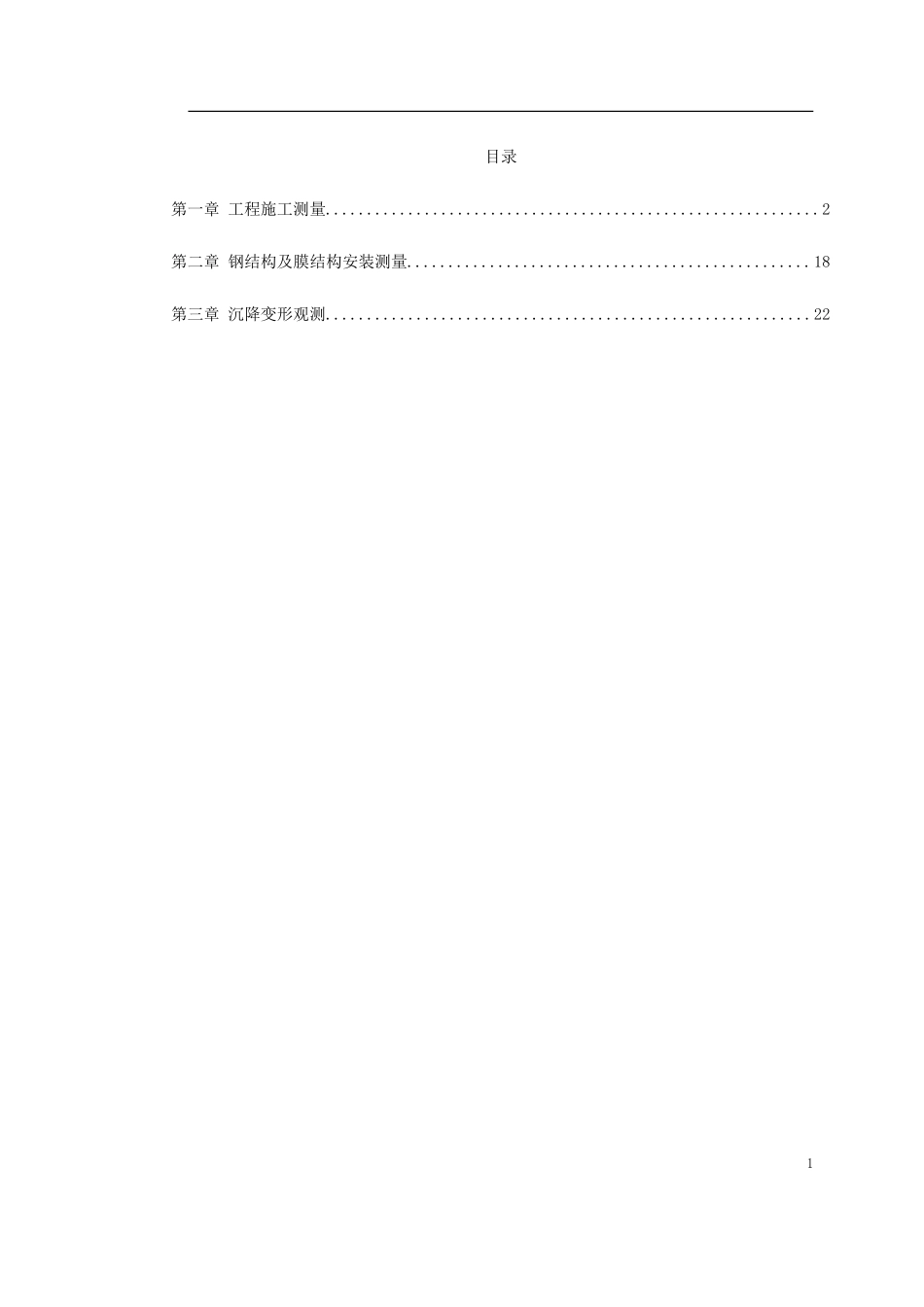

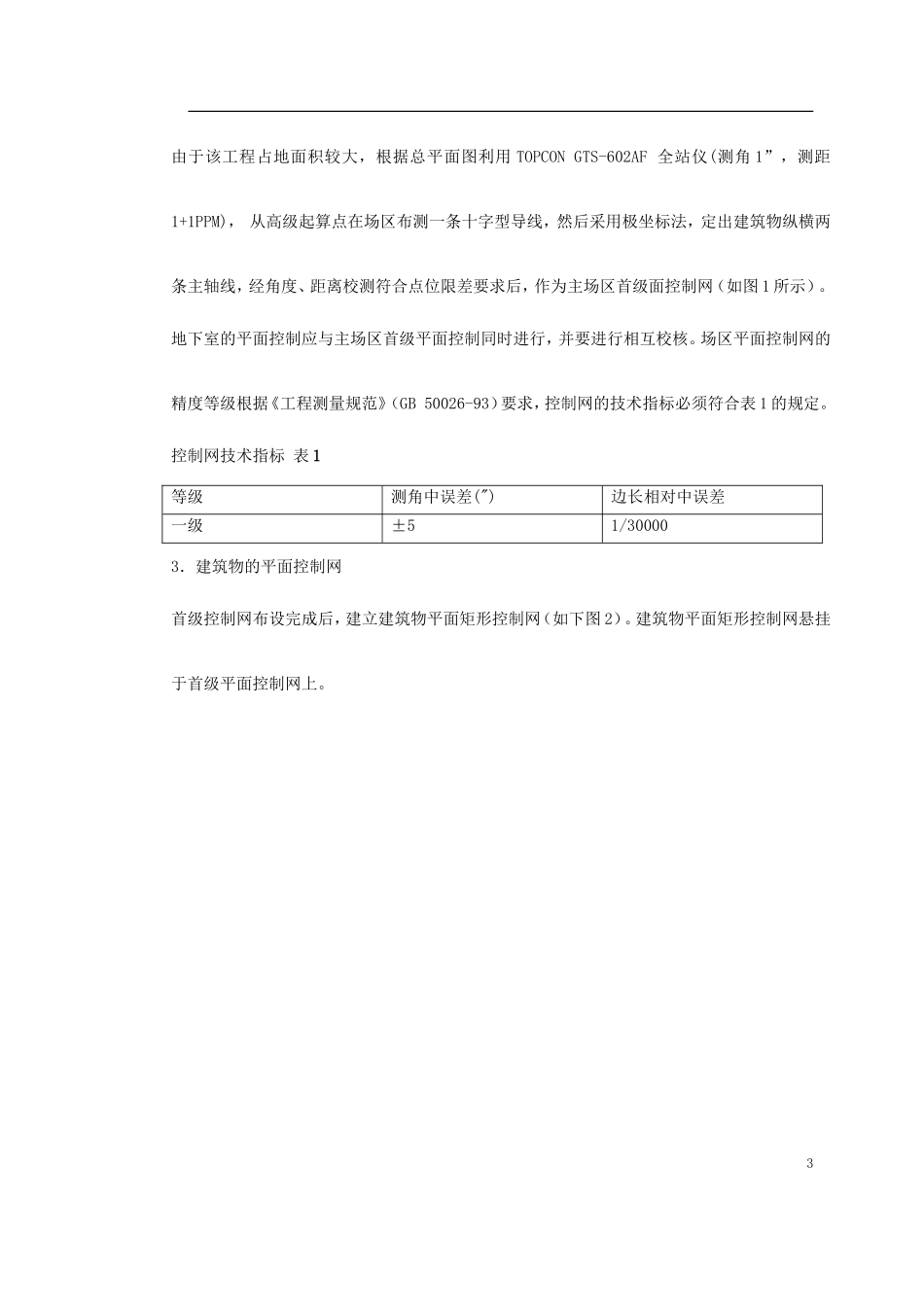

目录第一章 工程施工测量............................................................2第二章 钢结构及膜结构安装测量.................................................18第三章 沉降变形观测...........................................................221第一章工程施工测量（一）平面控制网测设1.场区平面控制网布设原则（1） 平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则；（2） 布设平面控制网首先根据设计总平面图，现场施工平面布置图见图 1 所示；（3） 选点应选在通视条件良好、安全、易保护的地方；图 1 现场施工平面布置图（4）桩位用混凝土保护，需要时用钢管进行围护，并用红油漆作好测量标记。2．场区平面控制网的布设及复测2由于该工程占地面积较大，根据总平面图利用 TOPCON GTS-602AF 全站仪(测角 1”，测距1+1PPM)， 从高级起算点在场区布测一条十字型导线，然后采用极坐标法，定出建筑物纵横两条主轴线，经角度、距离校测符合点位限差要求后，作为主场区首级面控制网（如图 1 所示）。地下室的平面控制应与主场区首级平面控制同时进行，并要进行相互校核。场区平面控制网的精度等级根据《工程测量规范》（GB 50026-93）要求，控制网的技术指标必须符合表 1 的规定。控制网技术指标 表 1等级测角中误差(")边长相对中误差一级±51/300003．建筑物的平面控制网 首级控制网布设完成后，建立建筑物平面矩形控制网（如下图 2）。建筑物平面矩形控制网悬挂于首级平面控制网上。3图 2 建筑物平面轴线控制1.高程控制网的布设原则 （1）为保证建筑物竖向施工的精度要求，在场区内建立高程控制网。高程控制网的建立是根据甲方提供的场区水准基点（至少应提供 3 个），采用 DS2 精密水准仪（精度 1mm/km 往返测）对所提供的水准基点进行复测检查，校测合格后，测设一条附合水准路线，联测场区平面控制点，以此作为保证施工竖向精度控制的首要条件。（2） 高程控制网的精度，采用三等水准的精度。（3） 在布设附合水准路线前，结合场区情况，在场区与甲方所提供的水准基点间埋设半永久性4高程点，埋设 3～6 个月后，再进行联测，测出场区半永久性点的高程，该点也可作为以后沉降观测的基准点。（4） 场区内至少应有 3 个水准点，水准点的间距应小于 1km， 距离建筑物应大于 25m，距离回土边线应不小于 15m。1 2. 高程控制将测量偏差控制在规范允许的范围内（层间测量误差控制±3mm 内，总高测量偏差小于15mm）， 及时准确地为工程提供可靠的高程基准点，紧密配合施工，指导施工。（1）平面高程控制网的施测。将甲方提供水准点复检合格后组成闭合环，采用双仪1、粗钢筋；2、回填土高法进行引测。；3 、混凝土5（2）基准点埋深及形式。图 3 控制点做法在本工程中，水准点和平面控制点设在一起。如图 3 所示。（3）测量器具配置。选用 DSZ2 自动安平水准仪一台，FS1 平板测微器一台，2m 铟钢尺两把，50m 钢卷尺一把。（4）技术要求。水准线路应按附合路线和环形闭合差计算，每千米水准测量高差全中误差，按下式计算：MW=1式中 MW——高差全中误差，mm； W——闭合差，mm； L ——相应线路长度； N——附合或闭合路线环的个数。采用三等水准测量，具体要求如表 2。三等水准测量要求表表 2 6（5）成果的处理及复测周期。每一测站观测成果应于观测时直接记录于三、四等水准测量手薄中，不得记于其他纸张上最后进行转抄，每一测站观测完毕，立即进行计算和校核，各项校核数据都在规范允许范围内，方可将仪器转入下一站。由于本工程水准网较简单，只进行简单的高差改正即可。各高程基准点的复测工作，每一月进行一次。（6）标高点的竖向传递。用水准仪、塔尺及钢尺等沿塔吊立杆、电梯井内壁或内控点预留孔洞进行传递，在每层弹出500mm 线作为放样窗台、门洞、钢结构等的基准。（7）各分项工程高程控制。1）钢筋工程。利用往返观测将工作基点的引测至柱竖向钢柱上，此项工作的精度不得低于水准网的精度要求，此工作经复测无误后，交给工长作为整个施工层标高控制的依据。工长在进...
