温州市图书馆、档案馆安装工程地下管沟内管道安装施工方案

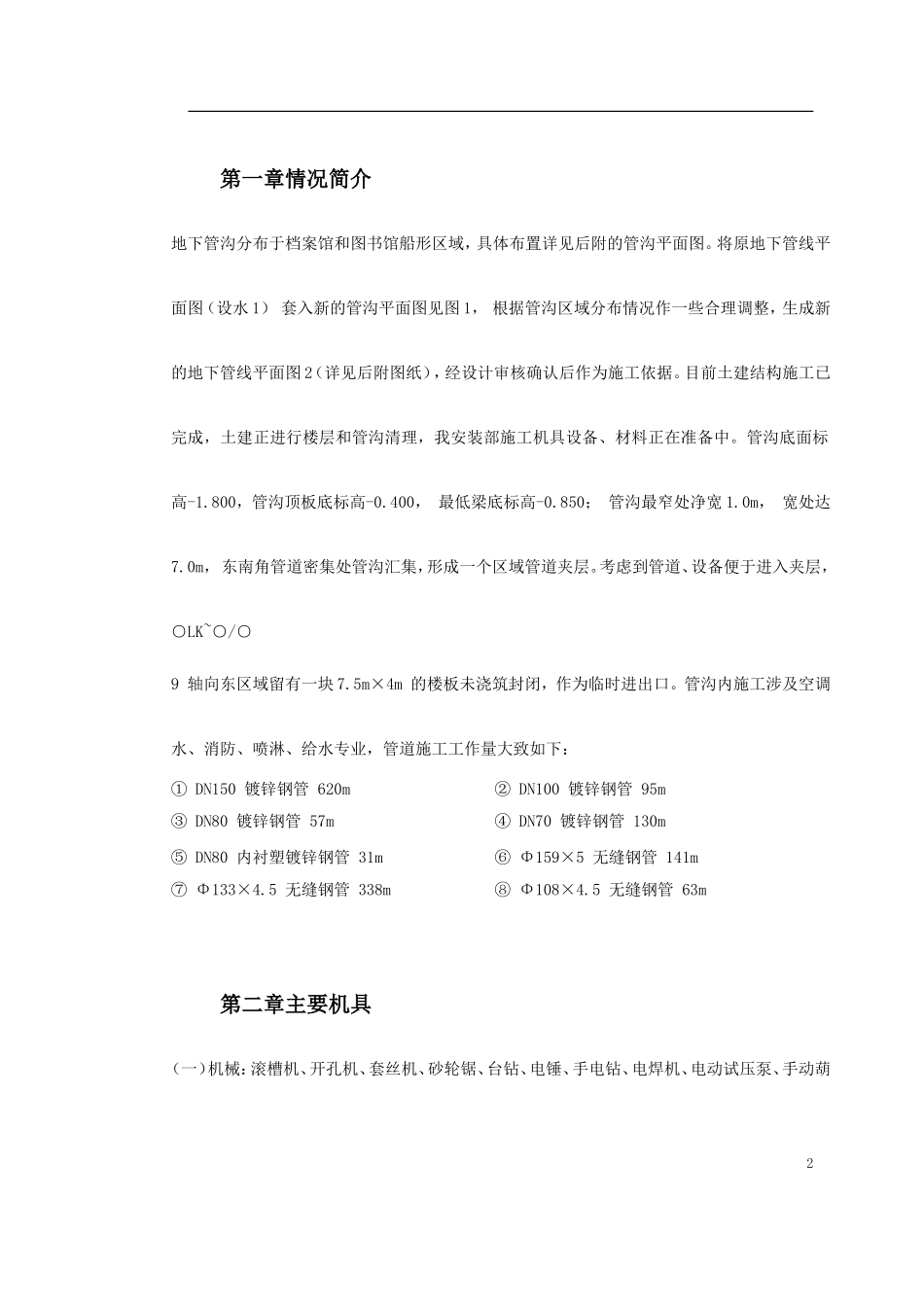

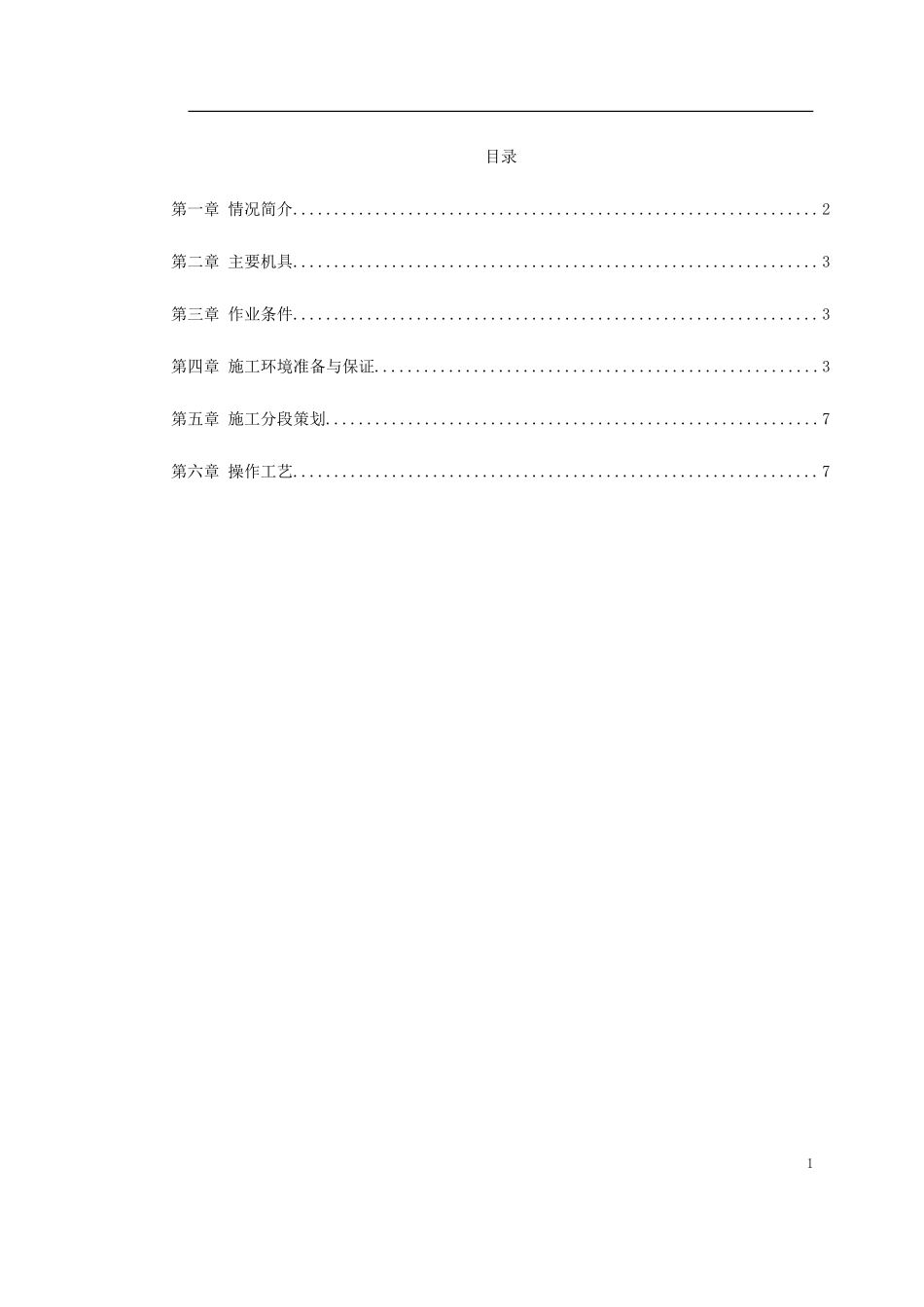

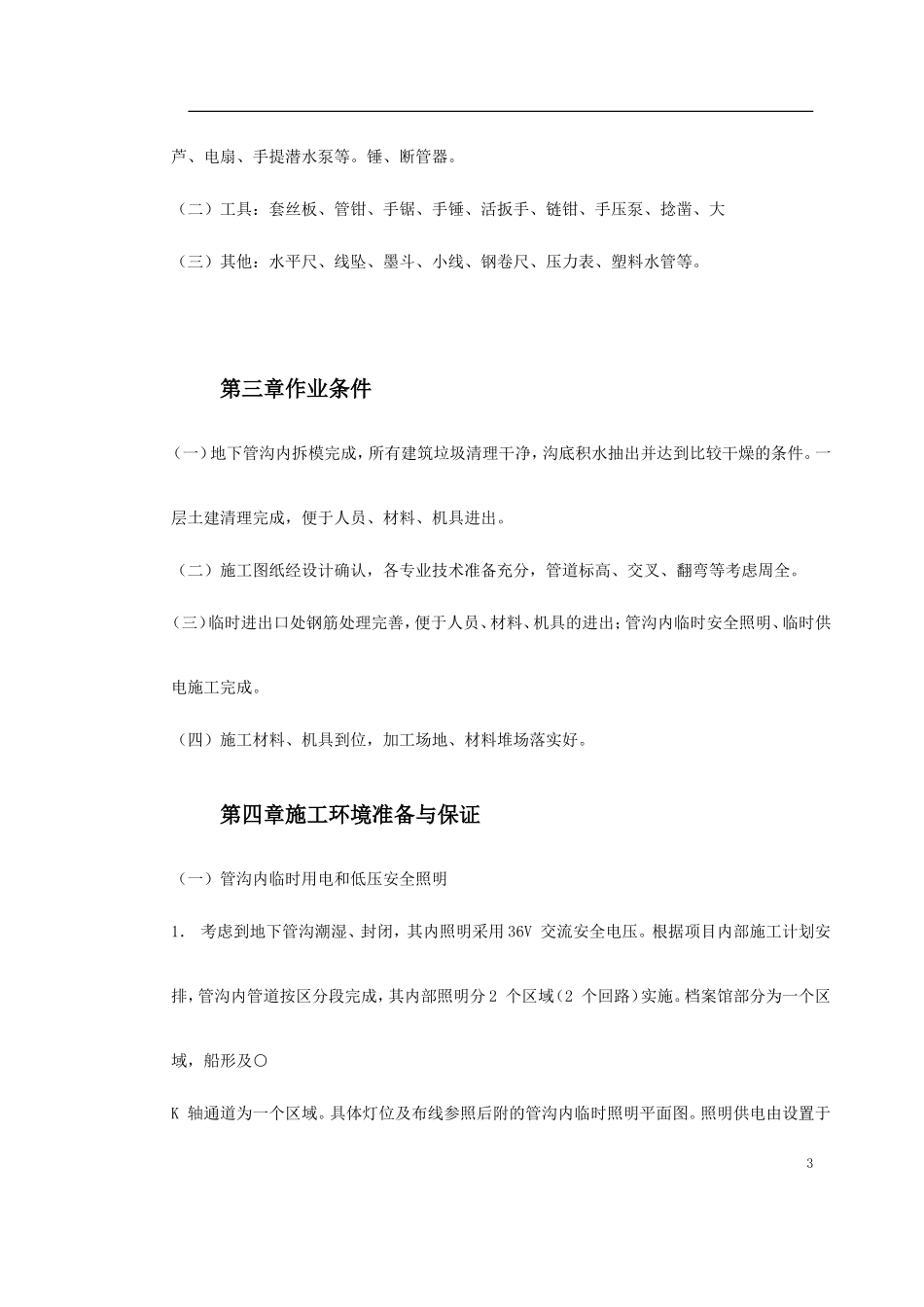

目录第一章 情况简介................................................................2第二章 主要机具................................................................3第三章 作业条件................................................................3第四章 施工环境准备与保证......................................................3第五章 施工分段策划............................................................7第六章 操作工艺................................................................71第一章情况简介地下管沟分布于档案馆和图书馆船形区域，具体布置详见后附的管沟平面图。将原地下管线平面图（设水 1） 套入新的管沟平面图见图 1， 根据管沟区域分布情况作一些合理调整，生成新的地下管线平面图 2（详见后附图纸），经设计审核确认后作为施工依据。目前土建结构施工已完成，土建正进行楼层和管沟清理，我安装部施工机具设备、材料正在准备中。管沟底面标高-1.800，管沟顶板底标高-0.400， 最低梁底标高-0.850； 管沟最窄处净宽 1.0m， 宽处达7.0m， 东南角管道密集处管沟汇集，形成一个区域管道夹层。考虑到管道、设备便于进入夹层，○LK~○/○9 轴向东区域留有一块 7.5m×4m 的楼板未浇筑封闭，作为临时进出口。管沟内施工涉及空调水、消防、喷淋、给水专业，管道施工工作量大致如下：① DN150 镀锌钢管 620m ② DN100 镀锌钢管 95m ③ DN80 镀锌钢管 57m ④ DN70 镀锌钢管 130m ⑤ DN80 内衬塑镀锌钢管 31m ⑥ Φ159×5 无缝钢管 141m ⑦ Φ133×4.5 无缝钢管 338m ⑧ Φ108×4.5 无缝钢管 63m 第二章主要机具（一）机械：滚槽机、开孔机、套丝机、砂轮锯、台钻、电锤、手电钻、电焊机、电动试压泵、手动葫2芦、电扇、手提潜水泵等。锤、断管器。（二）工具：套丝板、管钳、手锯、手锤、活扳手、链钳、手压泵、捻凿、大（三）其他：水平尺、线坠、墨斗、小线、钢卷尺、压力表、塑料水管等。第三章作业条件（一）地下管沟内拆模完成，所有建筑垃圾清理干净，沟底积水抽出并达到比较干燥的条件。一层土建清理完成，便于人员、材料、机具进出。（二）施工图纸经设计确认，各专业技术准备充分，管道标高、交叉、翻弯等考虑周全。（三）临时进出口处钢筋处理完善，便于人员、材料、机具的进出；管沟内临时安全照明、临时供电施工完成。（四）施工材料、机具到位，加工场地、材料堆场落实好。第四章施工环境准备与保证（一）管沟内临时用电和低压安全照明1． 考虑到地下管沟潮湿、封闭，其内照明采用 36V 交流安全电压。根据项目内部施工计划安排，管沟内管道按区分段完成，其内部照明分 2 个区域（2 个回路）实施。档案馆部分为一个区域，船形及○K 轴通道为一个区域。具体灯位及布线参照后附的管沟内临时照明平面图。照明供电由设置于3临时进出口附近的 380/36V 变压器提供，容量为 3kW。具体施作时，先将线路及灯头按临时照明平面图和施工现场临时用电规范施工布置完成，2 回路电源线均引至临时进出口处，并考虑一适当的预留长度。在管道施工前将施工区域的照明回路通电，施工操作区域全部灯头挂灯泡并根据现场实际照度情况临时适当增加灯头，仅作为通道的区域适当减少挂灯泡数量，暂时无需经过的区域不挂灯泡，始终保证供电变压器在额定输出功率范围内工作。整个管道施工期间临时照明由专门电工负责施工照明的管理。2． 管沟内的其他施工用电，如电钻、电锤、电焊、电扇、水泵等均须保证安全。在临时进出口附近设置固定落地二级配电箱，管沟内设可移动配电箱。移动配电箱内所有电源引处回路均设置漏电保护开关，并保证使用时单机单开关。移动配电箱在上级配电箱（临时进出口处的二级配电箱）的电源控制开关须设置漏电保护开关。管沟内所有可移动用电机具的电源线必须保证可靠绝缘。（二）管沟内通风与排水1． 管沟内空间相对狭小，而且没有设置通风口，施工人员在管沟内的施工将类似于隧道内施工作业。管沟内长期霉湿，而且施工作业会产生灰尘，因此空气质量会较差。考虑到...
