东泰二期厂房工程监理实施细则（给排水工程）-文库--监理实施细则

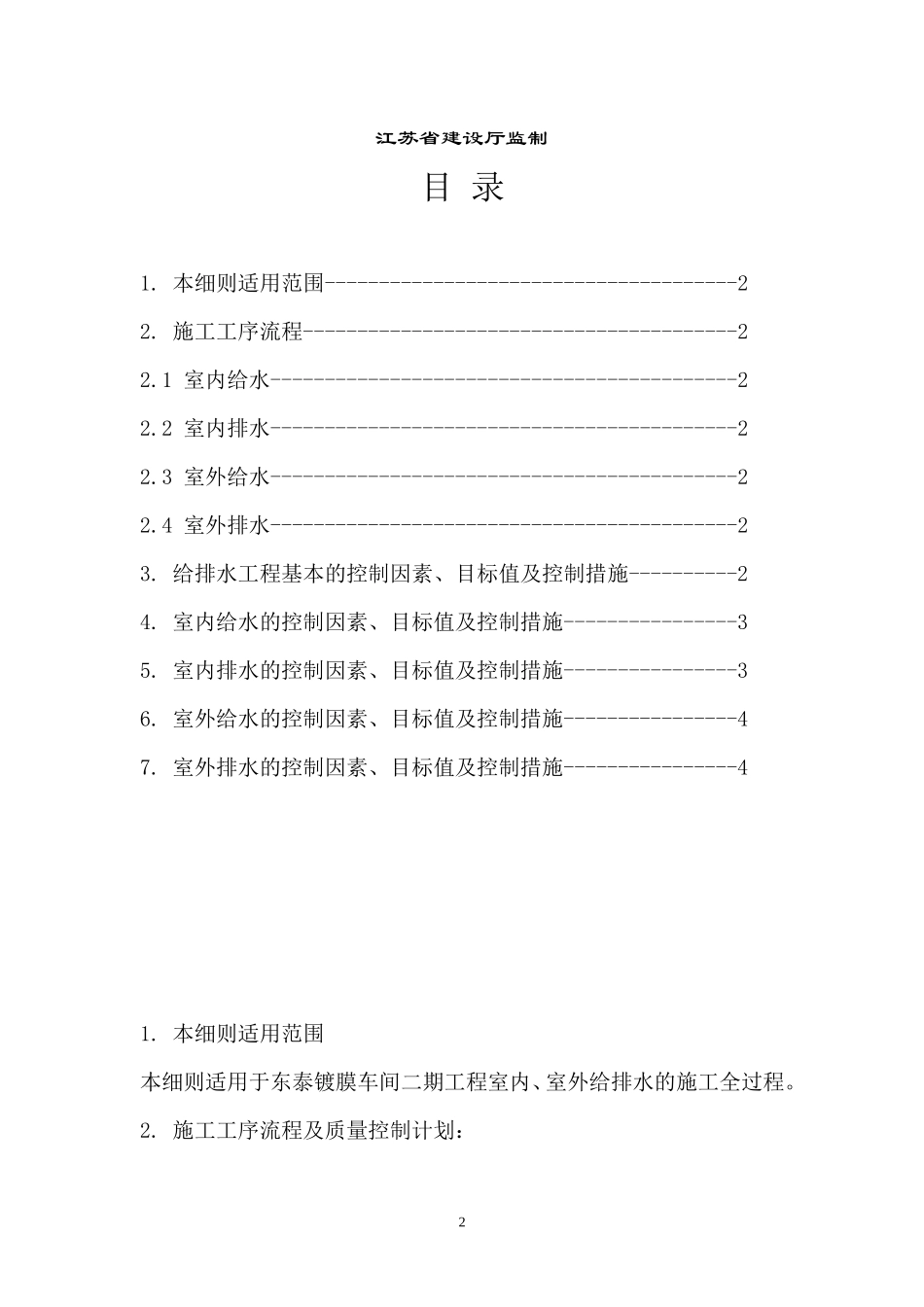

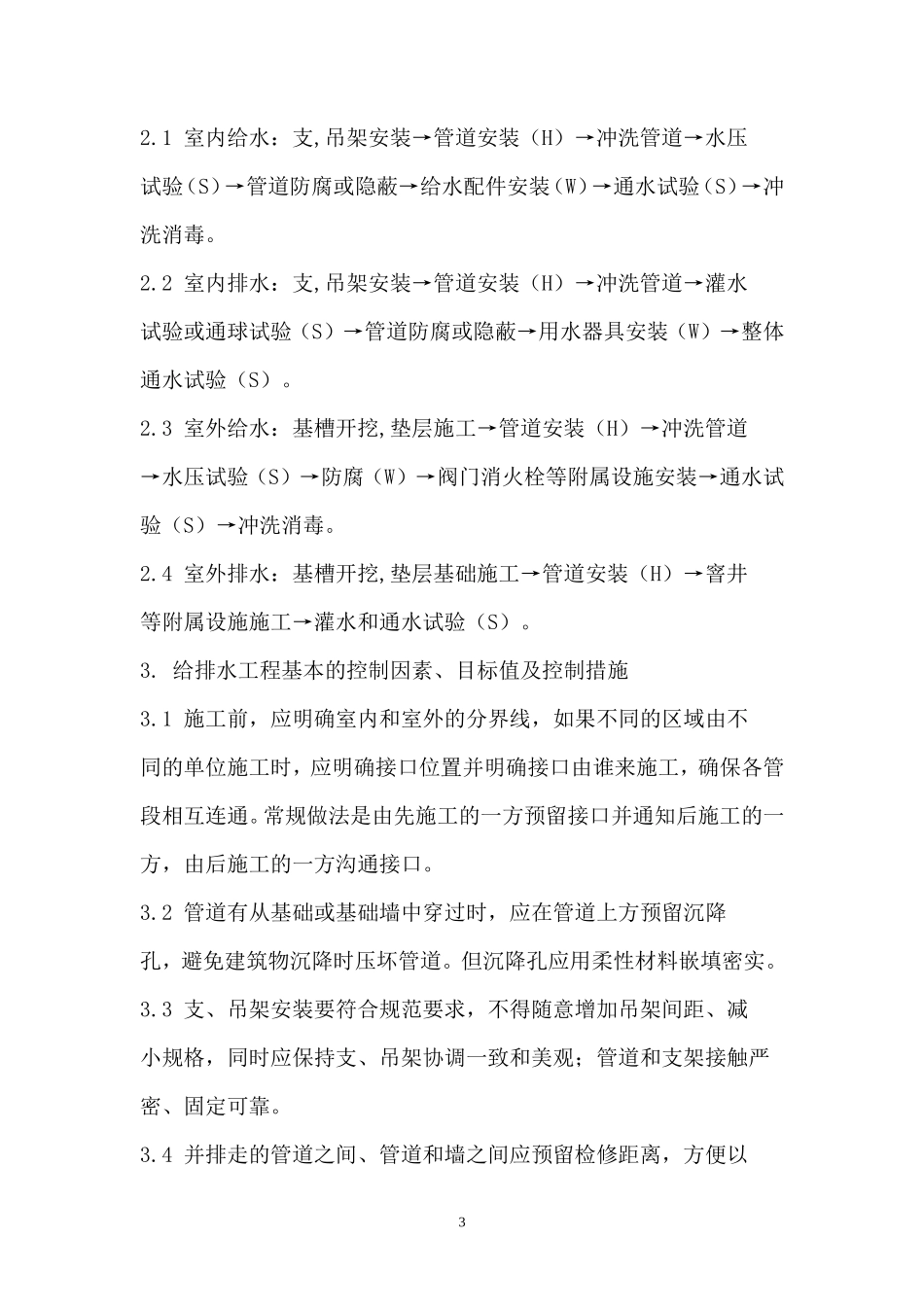

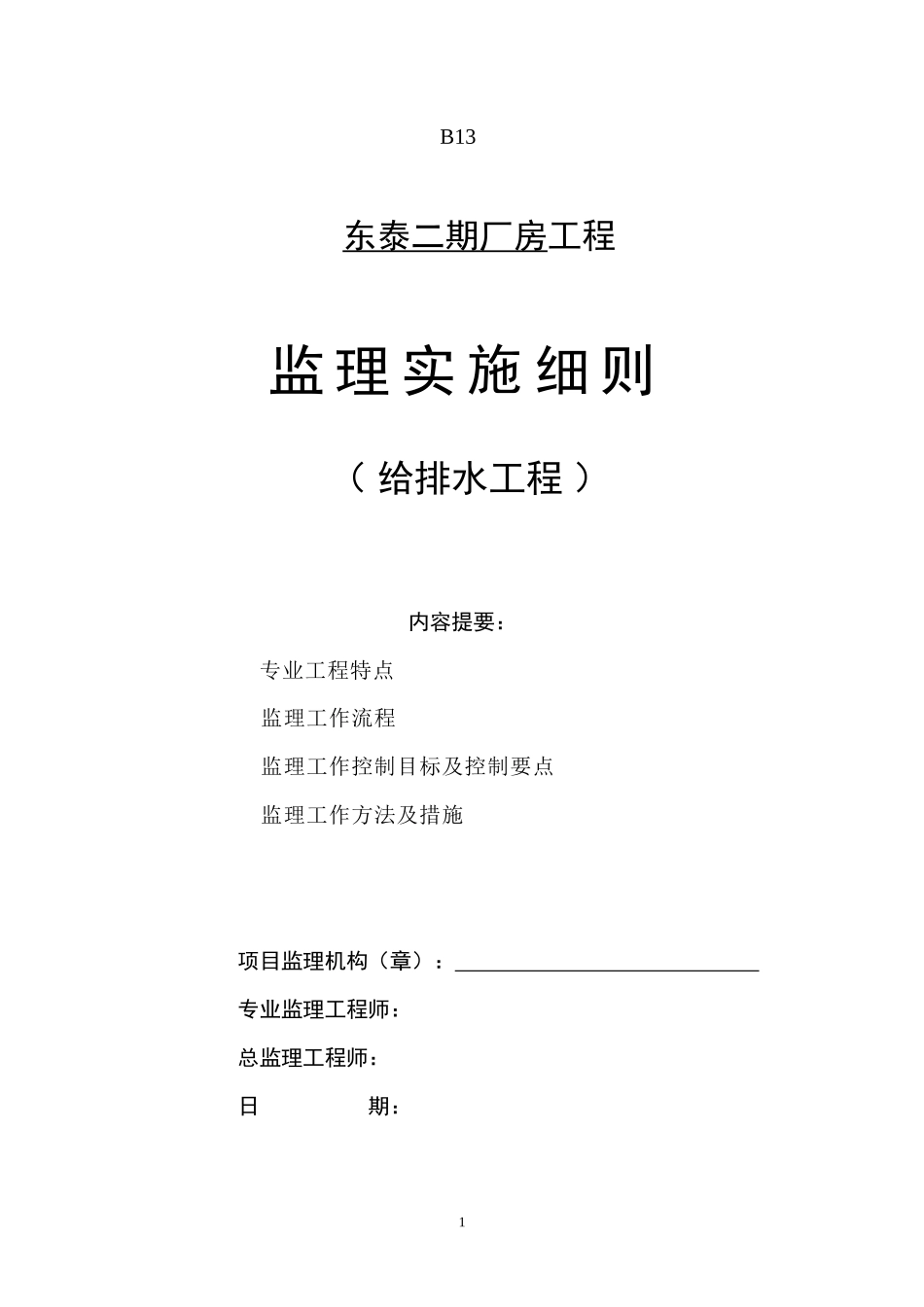

B13东泰二期厂房工程监 理 实 施 细 则（ 给排水工程 ） 内容提要： 专业工程特点 监理工作流程 监理工作控制目标及控制要点 监理工作方法及措施项目监理机构（章）： 专业监理工程师： 总监理工程师： 日 期： 1江苏省建设厅监制目 录1. 本细则适用范围--------------------------------------22. 施工工序流程----------------------------------------22.1 室内给水-------------------------------------------22.2 室内排水-------------------------------------------22.3 室外给水-------------------------------------------22.4 室外排水-------------------------------------------23. 给排水工程基本的控制因素、目标值及控制措施----------24. 室内给水的控制因素、目标值及控制措施----------------35. 室内排水的控制因素、目标值及控制措施----------------36. 室外给水的控制因素、目标值及控制措施----------------47. 室外排水的控制因素、目标值及控制措施----------------41. 本细则适用范围本细则适用于东泰镀膜车间二期工程室内、室外给排水的施工全过程。2. 施工工序流程及质量控制计划：22.1 室内给水：支,吊架安装→管道安装（H）→冲洗管道→水压试验（S）→管道防腐或隐蔽→给水配件安装（W）→通水试验（S）→冲洗消毒。2.2 室内排水：支,吊架安装→管道安装（H）→冲洗管道→灌水试验或通球试验（S）→管道防腐或隐蔽→用水器具安装（W）→整体通水试验（S）。2.3 室外给水：基槽开挖,垫层施工→管道安装（H）→冲洗管道→水压试验（S）→防腐（W）→阀门消火栓等附属设施安装→通水试验（S）→冲洗消毒。2.4 室外排水：基槽开挖,垫层基础施工→管道安装（H）→窨井等附属设施施工→灌水和通水试验（S）。3. 给排水工程基本的控制因素、目标值及控制措施3.1 施工前，应明确室内和室外的分界线，如果不同的区域由不同的单位施工时，应明确接口位置并明确接口由谁来施工，确保各管段相互连通。常规做法是由先施工的一方预留接口并通知后施工的一方，由后施工的一方沟通接口。3.2 管道有从基础或基础墙中穿过时，应在管道上方预留沉降孔，避免建筑物沉降时压坏管道。但沉降孔应用柔性材料嵌填密实。3.3 支、吊架安装要符合规范要求，不得随意增加吊架间距、减小规格，同时应保持支、吊架协调一致和美观；管道和支架接触严密、固定可靠。3.4 并排走的管道之间、管道和墙之间应预留检修距离，方便以3后进行维护和检修。3.5 在同一房间内，同类型的管道配件、设备和卫生器具应尽量安装在同一高度、同一相对位置上，以保证整体协调美观。3.6 进行水压试验时，为了保证水压试验准确，真实反映管道严密情况，应将管内的存气排净。判断管内是否有过多存气，可以按下面方法进行：（1）管道内灌满水后，继续加压时，如果压力上升速度很慢，则可能是管道内大量存气，但也可能是严重漏水；（2）达到试验压力停止加压后，从卸压阀中放出少量水，如果压力表下降缓慢或不下降，则是管内有大量空气。如果管内有过多存气，应将存气排除后重新试验。3.7 室内、室外、冷热水及不同管材的给水管道水压试验标准是各不相同的，在施工中应注意区分，不能误用或混用。3.8 水压试验时，应把试验区设置成安全区，设专人监护，避免高压水及管件飞出伤人。4. 室内给水的控制因素、目标值及控制措施4.1 冷、热水管布置必须符合设计要求，即：热水管在冷水管的上方或左方，不得随意布置。4.2 室内消火栓安装时，应保证栓口不被消防箱门框挡住。这样，当发生火灾消防箱变形无法打开时，击碎玻璃后，不会影响水龙带接头和栓口连接。4.3 室内消火栓系统安装完毕后，必须进行试射试验，确保达到4设计要求的水柱。监理应对试验进行旁站，并进行检查、测量。5. 室内排水的控制因素、目标值及控制措施5.1 隐蔽或埋地的排水管在隐蔽前须做灌水试验，符合要求后才可以隐蔽。5.2 排水管的坡度直接影响到排水是否通畅、是否容易造成堵塞，因此，施工中必须重点控制。5.3 排气管顶上要有防雨措施，避免雨水落入管内。6. 室外给水的控制因...
