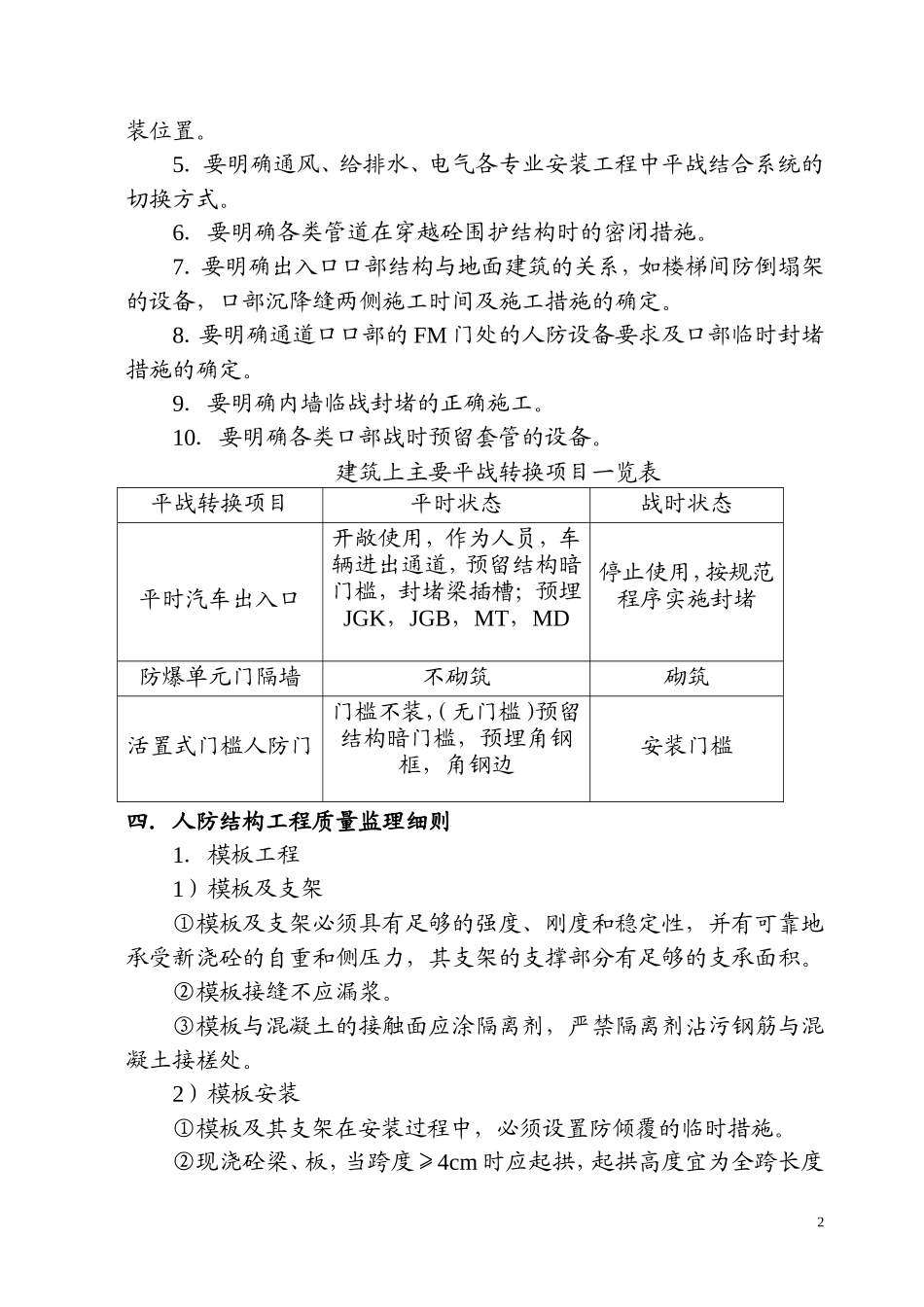

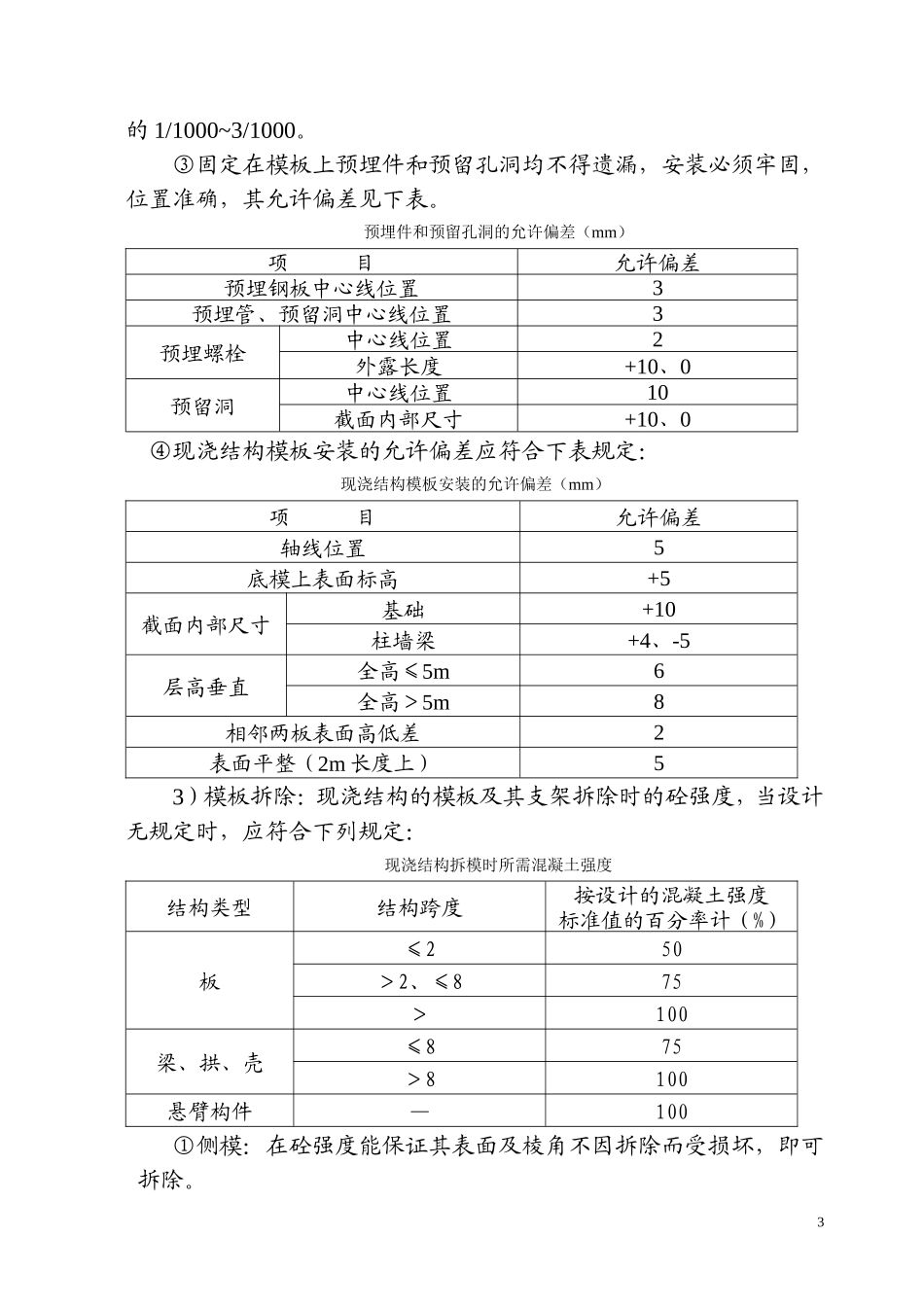

人防工程监理实施细则一．工程概况1、工程名称：德清·御景公馆人防工程2、工程地点：武康镇曲园南路以东、舞阳街南侧3、建设单位：德清升宇置业有限公司4、建筑面积：地下室建筑面积 8625 平方米，人防面积 5506 平方米5、人防等级：六级乙类二等人员掩蔽所本工程人防分二个防护单元；四个防火分区；战时每个分区间沿抗暴挡墙装甲级防火门。人防工程基础为钢筋砼承台梁，底板厚 400mm，砼等级为 C30，顶板厚 200 mm，砼等级为 C35，抗渗等级均为 S6。二．施工阶段工程质量监理控制依据1．监理合同；2．施工合同；3．设计图纸、设计变更、技术核定；4．《砼结构工程施工质量验收规范》（GB50242-2002）；5．《人防工程施工及验收规范》（GBJ134-90）；6．《地下工程防水技术规程》（GB50108-2001）； 三．人防工程施工特点及结构施工要求人防地下工程由于其防护功能、平战结合及专业性能的要求特点，故人防工程的施工除应遵守建筑工程施工规范外，还应遵守人防工程施工规范；在结构施工中监理应注意以下要求：1．要明确各类分布房间的名称、使用功能，以便施工方案的正确确定。2．要明确外墙板的配筋构造形式，尤其是临空墙的范围及配筋形式。3．要明确各类防护密闭门、防护门、密闭门的规格型号和开启方向；各类防护密闭门即 FM 门外侧防爆冲击波抗暴柱、梁的设置。4．在进行管道安装时，应注意各类防爆波阀门的型号、尺寸和安1装位置。5．要明确通风、给排水、电气各专业安装工程中平战结合系统的切换方式。6．要明确各类管道在穿越砼围护结构时的密闭措施。7．要明确出入口口部结构与地面建筑的关系，如楼梯间防倒塌架的设备，口部沉降缝两侧施工时间及施工措施的确定。8．要明确通道口口部的 FM 门处的人防设备要求及口部临时封堵措施的确定。9．要明确内墙临战封堵的正确施工。10．要明确各类口部战时预留套管的设备。建筑上主要平战转换项目一览表平战转换项目平时状态战时状态平时汽车出入口开敞使用，作为人员，车辆进出通道，预留结构暗门槛，封堵梁插槽；预埋JGK，JGB，MT，MD停止使用，按规范程序实施封堵防爆单元门隔墙不砌筑砌筑活置式门槛人防门门槛不装，（无门槛）预留结构暗门槛，预埋角钢框，角钢边安装门槛四．人防结构工程质量监理细则1．模板工程1）模板及支架①模板及支架必须具有足够的强度、刚度和稳定性，并有可靠地承受新浇砼的自重和侧压力，其支架的支撑部分有足够的支承面积。②模板接缝不应漏浆。③模板与混凝土的接触面应涂隔离剂，严禁隔离剂沾污钢筋与混凝土接槎处。2）模板安装①模板及其支架在安装过程中，必须设置防倾覆的临时措施。②现浇砼梁、板，当跨度≥4cm 时应起拱，起拱高度宜为全跨长度2的 1/1000~3/1000。③固定在模板上预埋件和预留孔洞均不得遗漏，安装必须牢固，位置准确，其允许偏差见下表。预埋件和预留孔洞的允许偏差（mm）项 目允许偏差预埋钢板中心线位置3预埋管、预留洞中心线位置3预埋螺栓中心线位置2外露长度+10、0预留洞中心线位置10截面内部尺寸+10、0④现浇结构模板安装的允许偏差应符合下表规定：现浇结构模板安装的允许偏差（mm）项 目允许偏差轴线位置5底模上表面标高+5截面内部尺寸基础+10柱墙梁+4、-5层高垂直全高≤5m6全高＞5m8相邻两板表面高低差2表面平整（2m 长度上）53）模板拆除：现浇结构的模板及其支架拆除时的砼强度，当设计无规定时，应符合下列规定：现浇结构拆模时所需混凝土强度结构类型结构跨度按设计的混凝土强度标准值的百分率计（%）板≤250＞2、≤875＞100梁、拱、壳≤875＞8100悬臂构件—100①侧模：在砼强度能保证其表面及棱角不因拆除而受损坏，即可拆除。3②底模：在砼强度符合上表规定后，即可拆除。2．钢筋工程1）材料的验收与检验按施工规范规定执行。2）钢筋的代用、钢筋的级别、种类和直径应按设计要求采用。当需要代换时，应征得设计单位同意，并应符合下列规定：①不同种类钢筋代换应按钢筋受拉承载力设计值的原则进行。②钢筋代换后应满足砼结构设计规范中所规定的钢筋间距、锚固长度、最小钢筋直径、根数等要求。③对重要受力构件，不宜用Ⅰ级光面钢筋代换...
