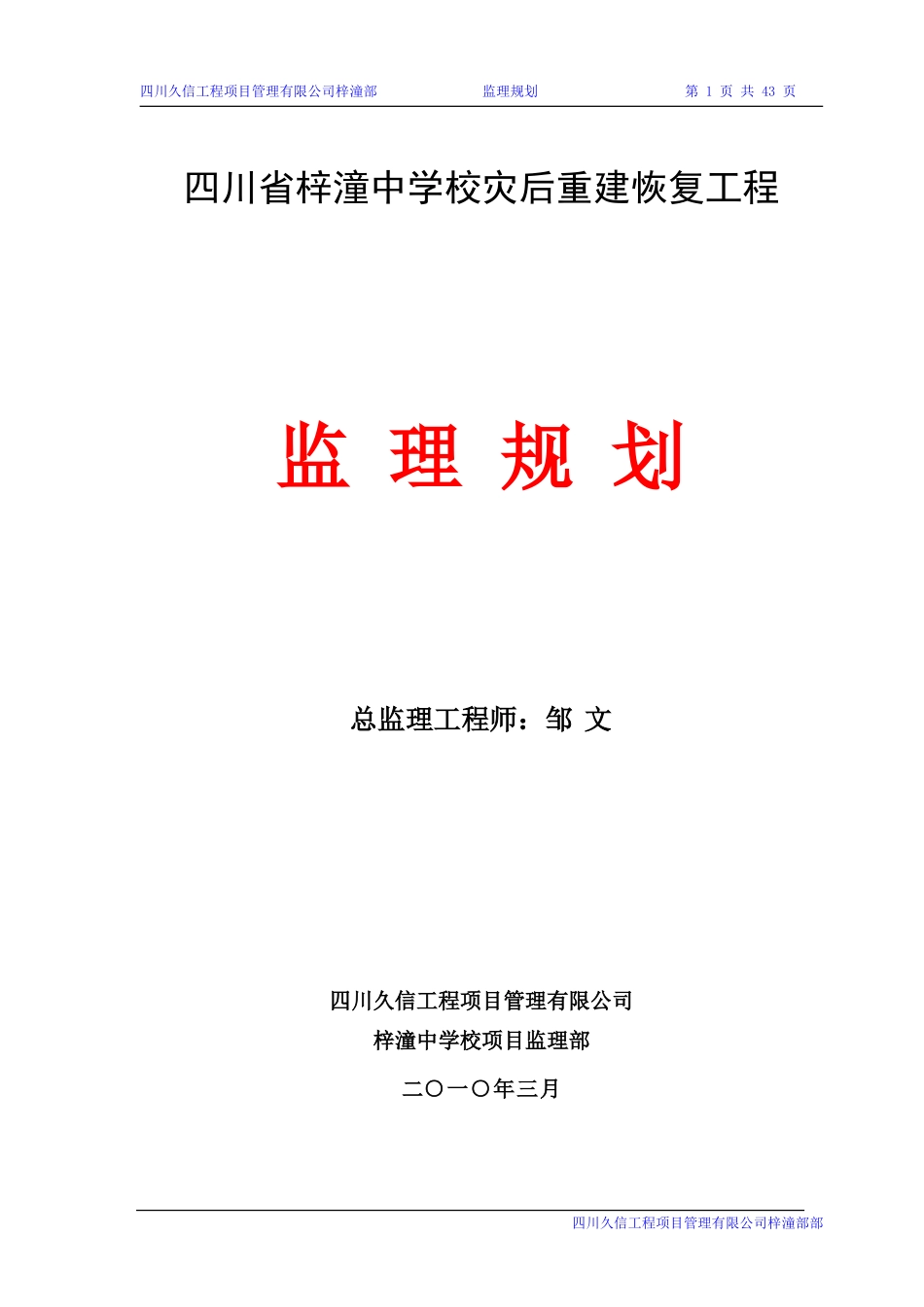

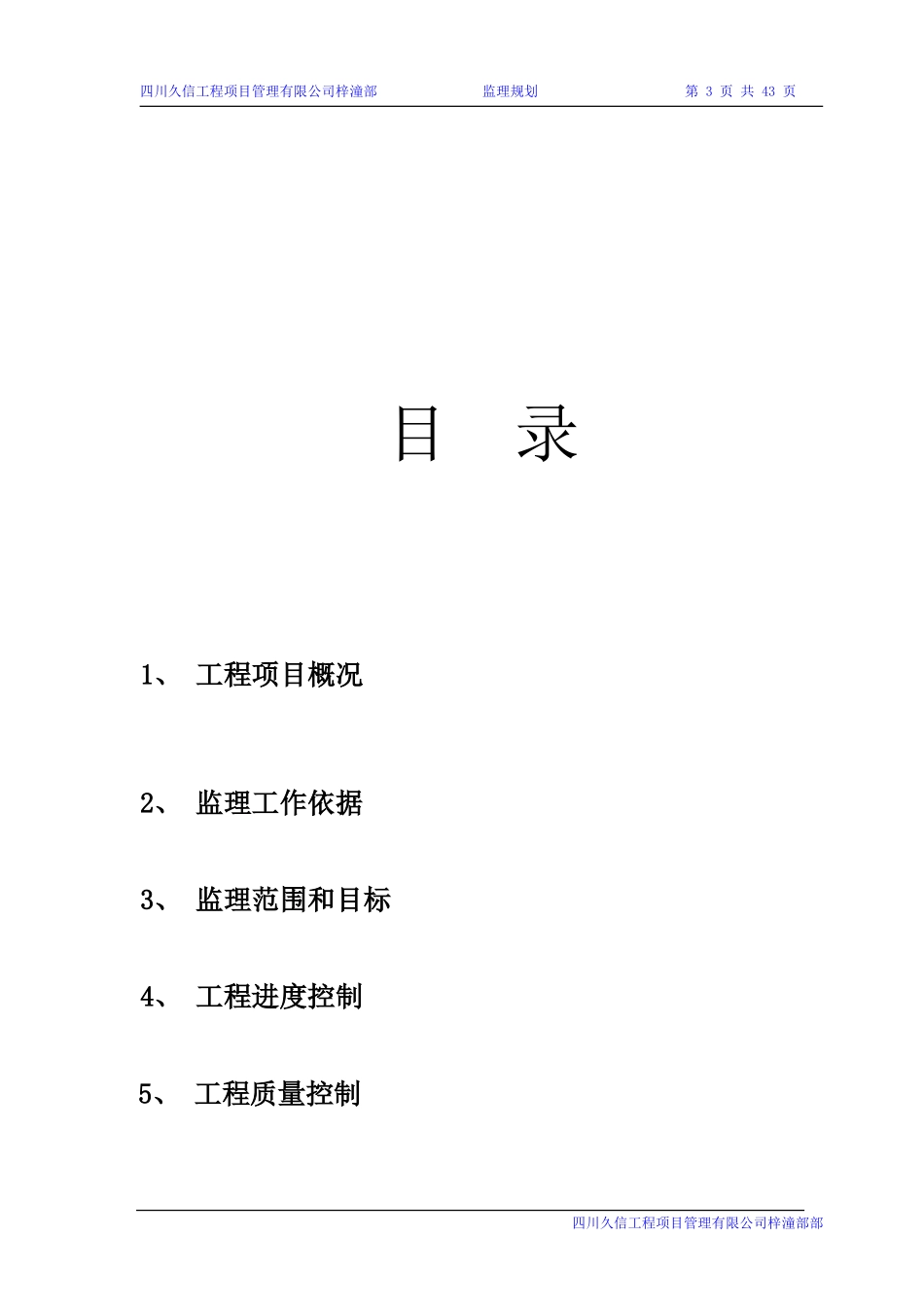

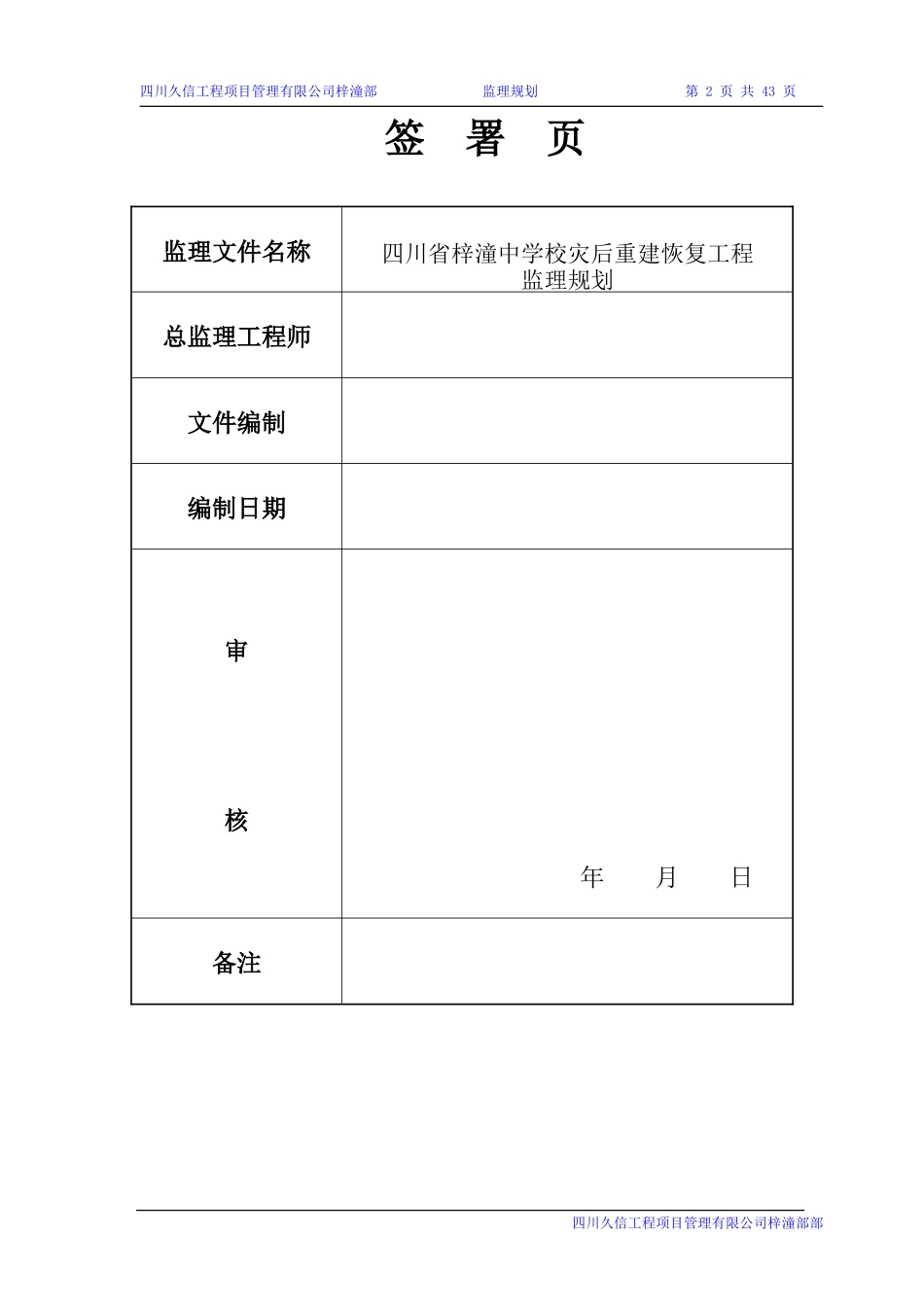

四川久信工程项目管理有限公司梓潼部 监理规划 第 1 页 共 43 页四川省梓潼中学校灾后重建恢复工程监 理 规 划总监理工程师：邹 文四川久信工程项目管理有限公司梓潼中学校项目监理部二○一○年三月四川久信工程项目管理有限公司梓潼部部四川久信工程项目管理有限公司梓潼部 监理规划 第 2 页 共 43 页 签 署 页 四川久信工程项目管理有限公司梓潼部部监理文件名称四川省梓潼中学校灾后重建恢复工程 监理规划总监理工程师文件编制编制日期审核 年 月 日备注四川久信工程项目管理有限公司梓潼部 监理规划 第 3 页 共 43 页目 录1、 工程项目概况2、 监理工作依据3、 监理范围和目标4、 工程进度控制5、 工程质量控制四川久信工程项目管理有限公司梓潼部部四川久信工程项目管理有限公司梓潼部 监理规划 第 4 页 共 43 页6、 工作协调7、 安全管理8、 项目监理机构的组织机构9、 监理工作制度1、工程项目概况建设单位四川省梓潼中学校设计单位上海宝钢廿冶设计研究院四川分院地勘单位四川省绵阳川西北地质工程勘察院监理单位四川久信工程项目管理有限公司地基检测绵阳市应用物理岩土工程研究所施工单位江西省发达建筑集团有限公司工程名称四川省梓潼中学校灾后恢复重建项目建设地点梓潼县文昌路北段与 302 省道交汇处原梓潼一中校址建筑面积总建筑面积27986㎡1#、2#教学楼5826.76㎡建筑面积图书馆（5#教学楼）㎡3#、4#教学楼5826.76㎡食堂4001.37㎡电教综合楼8723.72㎡大门、公厕等500㎡建筑层数1#、2#教学楼5 层建筑层数图书馆（5#教学楼）层3#、4#教学楼5 层食堂3 层电教综合楼5 层建筑高度1#、2#教学楼19.5m建筑高度图书馆（5#教学楼）m3#、4#教学楼19.5m食堂13.05m电教综合楼19.65m结 构 概 况结构类型钢筋砼框架结构耐火等级二级场地类别Ⅱ类四川久信工程项目管理有限公司梓潼部部四川久信工程项目管理有限公司梓潼部 监理规划 第 5 页 共 43 页结构安全等级二级结构抗震等级三级地基基础设计等乙级设计使用年限50 年 抗震设防烈度7 度屋面防水等级Ⅱ级基础类型5#教学楼为独立基础，其余建筑为人工挖孔桩基础砌体结构外墙200 厚页岩多孔砖，M5 混合砂浆内墙200 厚页岩空心砖，M5 混合砂浆卫生间隔墙页岩实心砖，M5 混合砂浆砼强度等级基础垫层：C15 砼 桩护壁：C25 桩芯：C30 砼 独立基础、基础梁：C30 砼 框架梁、柱：C30 砼 直形墙：C30 楼板：C30 砼 楼梯：C30 砼 隔墙基础：C25 过梁、压顶、卫生间砼带、构造柱：C20 砼钢 筋热轧钢筋 HPB235、热轧钢筋 HRB335、热轧钢筋 HRB400、冷扎带肋钢筋 CRB550预制构件的吊环与吊挂重物的吊钩均采用未冷加工的 HPB235 钢筋制作受力钢筋保护层直形墙：15mm； 梁：25mm 且不小于 d（d 为钢筋直径）；梁、柱箍筋：15mm 柱：30mm 且不小于 d（d 为钢筋直径）； 墙、板分布筋：10mm；楼板、梯板：15mm（室内）、20mm（室外）；桩、独基：50mm ；基础梁：30mm焊 条E43××用于 HPB235 级钢筋及 HPB235 级与 HRB335 级钢筋之间的连接E50××用于 HRB335 级钢筋与 HRB335 级与 HRB400 级钢筋之间的连接E55××用于 HRB400 级钢筋建 筑 做 法 楼地面防滑地砖楼地面、抛光地砖楼地面踢脚地砖踢脚外墙面面砖外墙面、涂料墙面及部分玻璃幕墙内墙面混合砂浆乳胶漆墙面顶棚混合砂浆乳胶漆顶棚屋面防水 SBS 改性沥青防水卷材楼面防水 JS 水泥基防水涂料门窗塑钢窗、夹板装饰门、防火窗、防火门屋面保温 除图书馆为 30 厚挤塑板外，其他为 50 厚挤塑板外墙保温 除图书馆为聚苯保温板外，其他为胶粉聚苯颗粒保温砂浆附 属 工 程运动场1.本工程设计有 400 米标准综合田径运动场，环形跑道共 8 道，每道宽 1.22 米，面层为13mm 厚 EPDM 混合型铁红色塑胶面层；2.环形跑道内布置了长 105 米，宽 68 米的标准足球场，场内铺设天然草坪；3.跑道北侧布置了两个铅球投掷场地,铅球落地区为扇形天然草坪；4.跑道南侧设置有一条跳远跑道,跑道一端设置了两个 4×8 米的沙坑。景观工程 校园内设有入...
