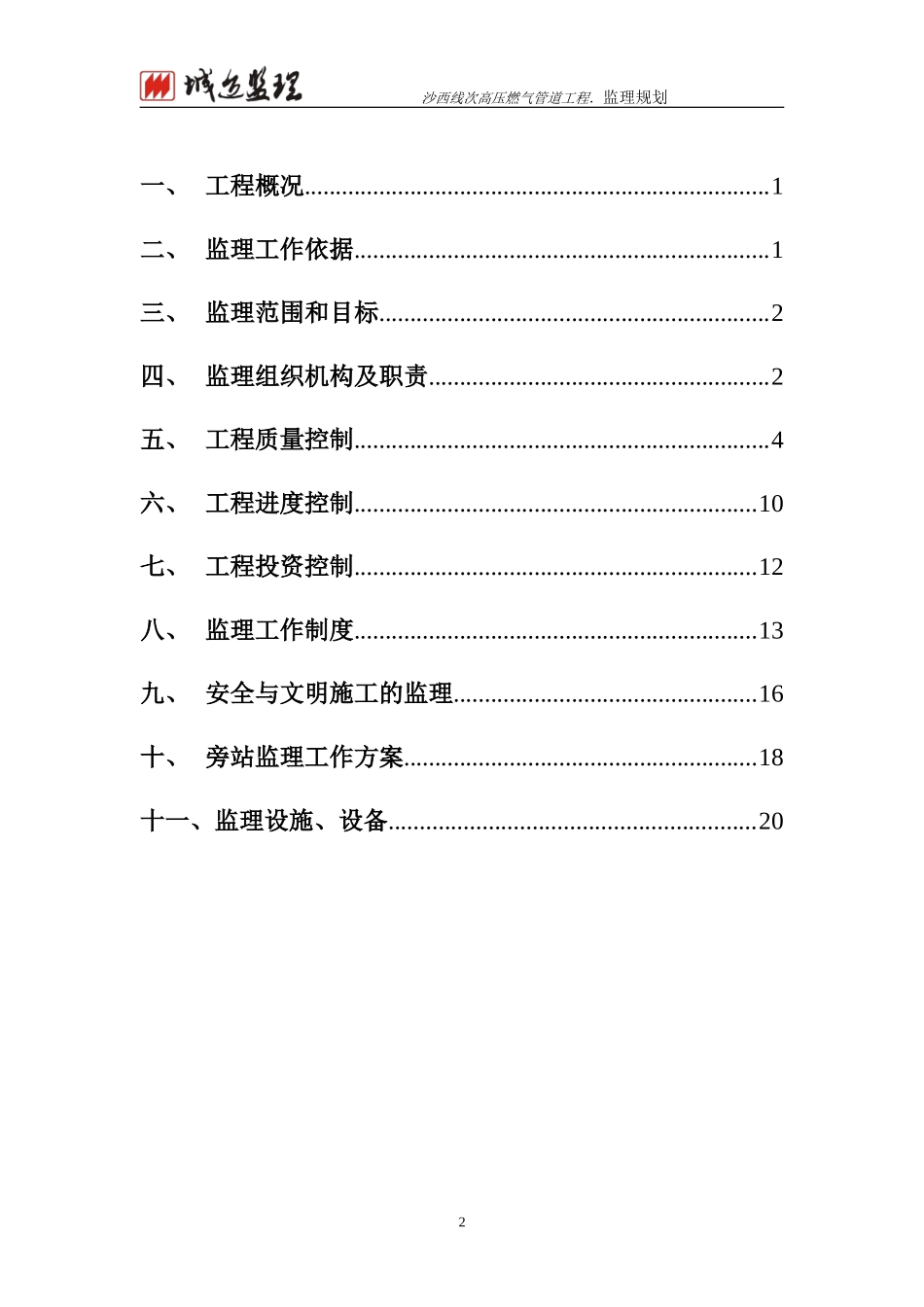

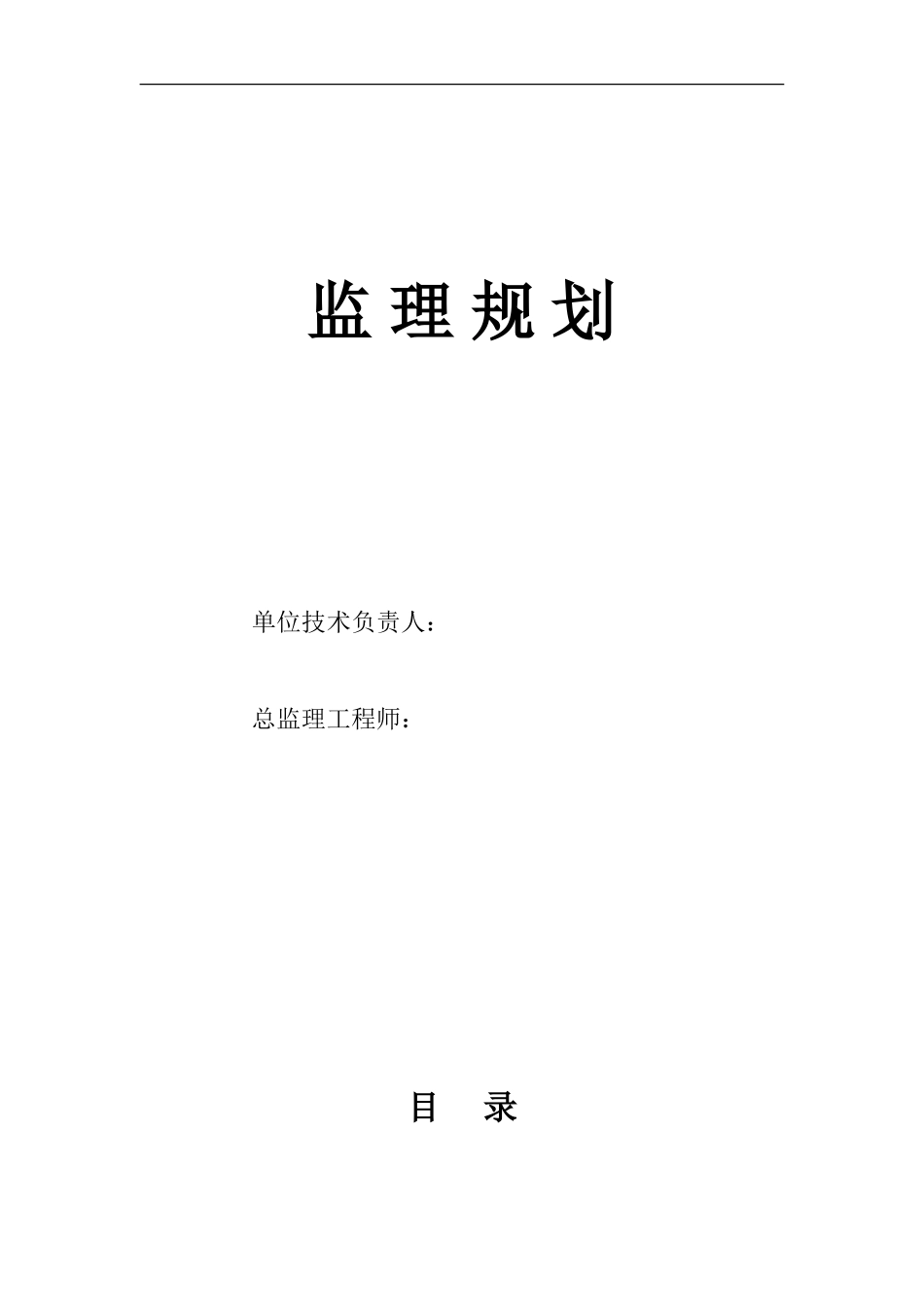

监 理 规 划单位技术负责人：总监理工程师：目 录 沙西线次高压燃气管道工程．监理规划一、 工程概况...........................................................................1二、 监理工作依据...................................................................1三、 监理范围和目标...............................................................2四、 监理组织机构及职责.......................................................2五、 工程质量控制...................................................................4六、 工程进度控制.................................................................10七、 工程投资控制.................................................................12八、 监理工作制度.................................................................13九、 安全与文明施工的监理.................................................16十、 旁站监理工作方案.........................................................18十一、监理设施、设备...........................................................20 2一、工程概况受成都城市燃气有限责任公司委托，我公司承担成都沙西线次高压燃气管线工程施工阶段的监理工作。本工程燃气管道所经过地区主要为安彭路、唐昌镇规划道路沿线道路、绿化带、苗圃及村庄道路。管线起自安德镇，沿安彭路东侧距道路中心线 21.5 米管位由南向北敷设燃气管道（D273×7.1）至唐昌，与（唐昌～古镇）段次高压管道相接。管线全长约 6860 米。途中，3 次穿越河流，52 次穿越沟渠，30 次穿越涵洞，10 次穿越乡间公路。全线共设 2 座双侧带放散直埋球阀。本工程主要技术要求：1、管线埋设人行道和绿化带内不小于 0.8 米，车行道下不低于 1.0 米，规划道路下不低于 1.2 米。沟渠的沟底稳定层不小于 1.0 米。2、燃气管道与其他管道交叉时应满足 GB50028-2006 中表 6.3.3-2 的垂直净距离要求。3、管线设计抗震措施有：（1）管道材质选用 L245 电阻焊钢管、焊接连接；（2）埋地管道四周回填土应分层夯实，不得有脱离沟底的悬空段；（3）采用直埋式穿越水域或沟壑的管道，其倾角不大于 30℃；（4）在抗震设防的埋地管段，不宜设置弯头，应采用弹性敷设，且曲率不得小于 1000D，当需设置冷弯管时，其曲率半径不得小于 30D，需设置热煨弯管时，其曲率半径不得小于 6D。（5）管线穿越河流时应尽量减少焊缝数量，并对所有焊缝进行 100%射线探伤并执行 GB/T12065-2008 要求，Ⅱ级为合格。（6）阀门井采用砌体结构时，砖不应低于 MU10，砂浆不应低于 MU10，并在砌体内配置水平封闭钢筋，每 500㎜高度内不应少于 2φ6。二、监理工作依据（1）国家和地方有关建设工程的法律、法规。（2）国家和地方有关建设工程的技术标准规范和规程等。（3）经有关部门批准的工程项目文件和设计文件。（4）建设单位与监理单位签订的委托监理合同。（5）建设单位与承包单位签订的施工合同和协议。三、监理范围和目标1、监理工作范围工程施工阶段监理，工程保修阶段的监理2、监理工作目标（1）工期目标根据成都城市燃气有限责任公司要求，本项目总工期 70 天。11 月 30 日前，实体工程完工，12 月 20 日前，完成清管、试压、干燥等工作，全线完工。（2）投资控制目标实际投资不超过工程预算（工程图外签证除外）。（3）工程质量控制目标单位工程质量等级为合格，争创优质工程。3、监理工作内容（1）参与设计交底与图纸会审。（2）审定施工组织设计、施工方案。（3）检查施工测量放线成果。（4）组织参加工地例会。（5）检查开工条件，下达开工指令。（6）质量控制：控制过程中从原材料质量到工程完成的质量检验（7）进度控制：审定进度计划，检查工程实际进度，采取纠偏措施。（8）投资控制：在确保工程质量及进度的前提下，保证项目投资计划的实现。（9）合同管理：拟定项目合同体系管理制度，及时处理争议及纠纷。（10）信息管理：收集整理与项目质量、进度、投资...
