成都厂房钢构-文库-厂房监理规划样本(百度文库)--监理规划

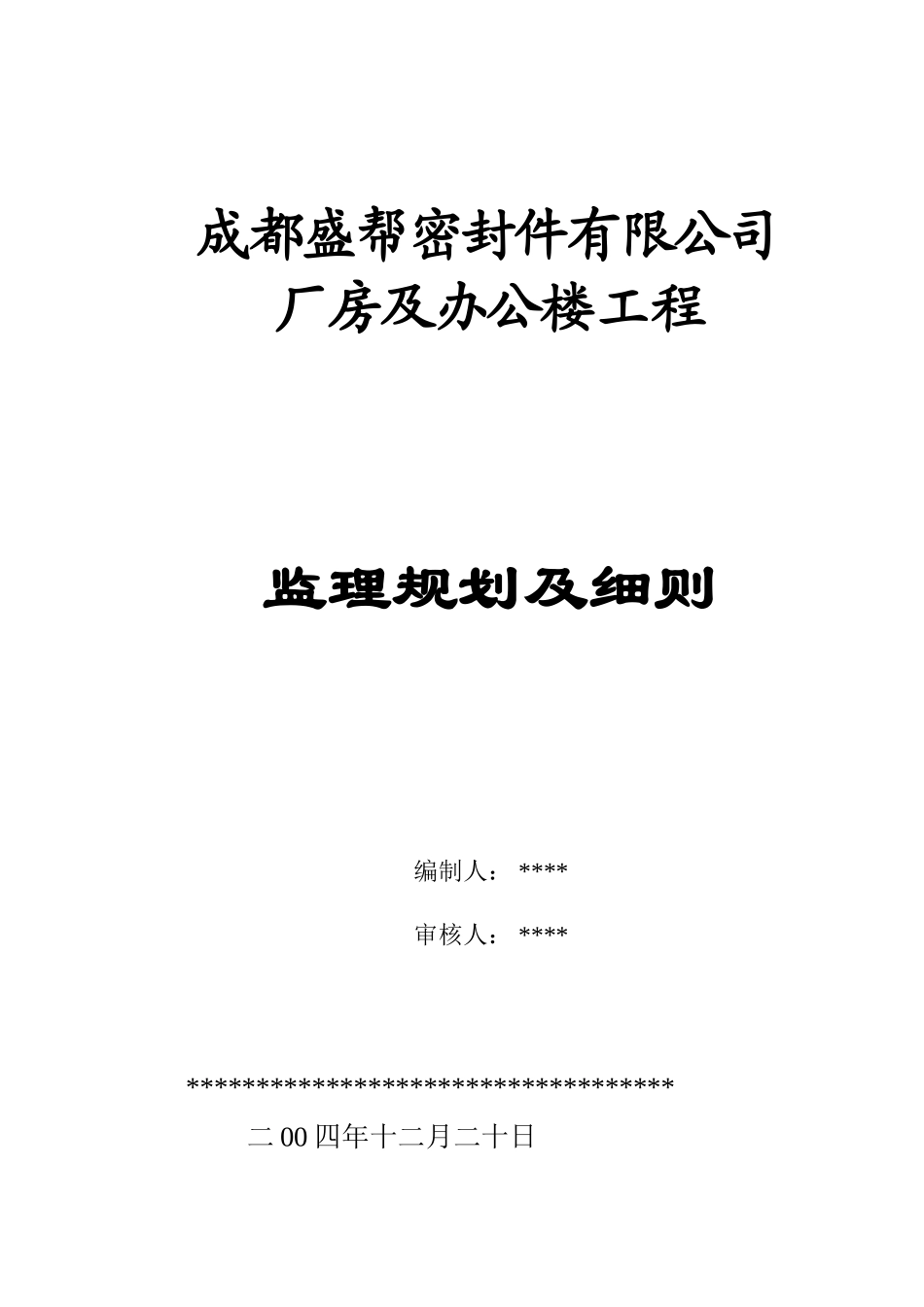

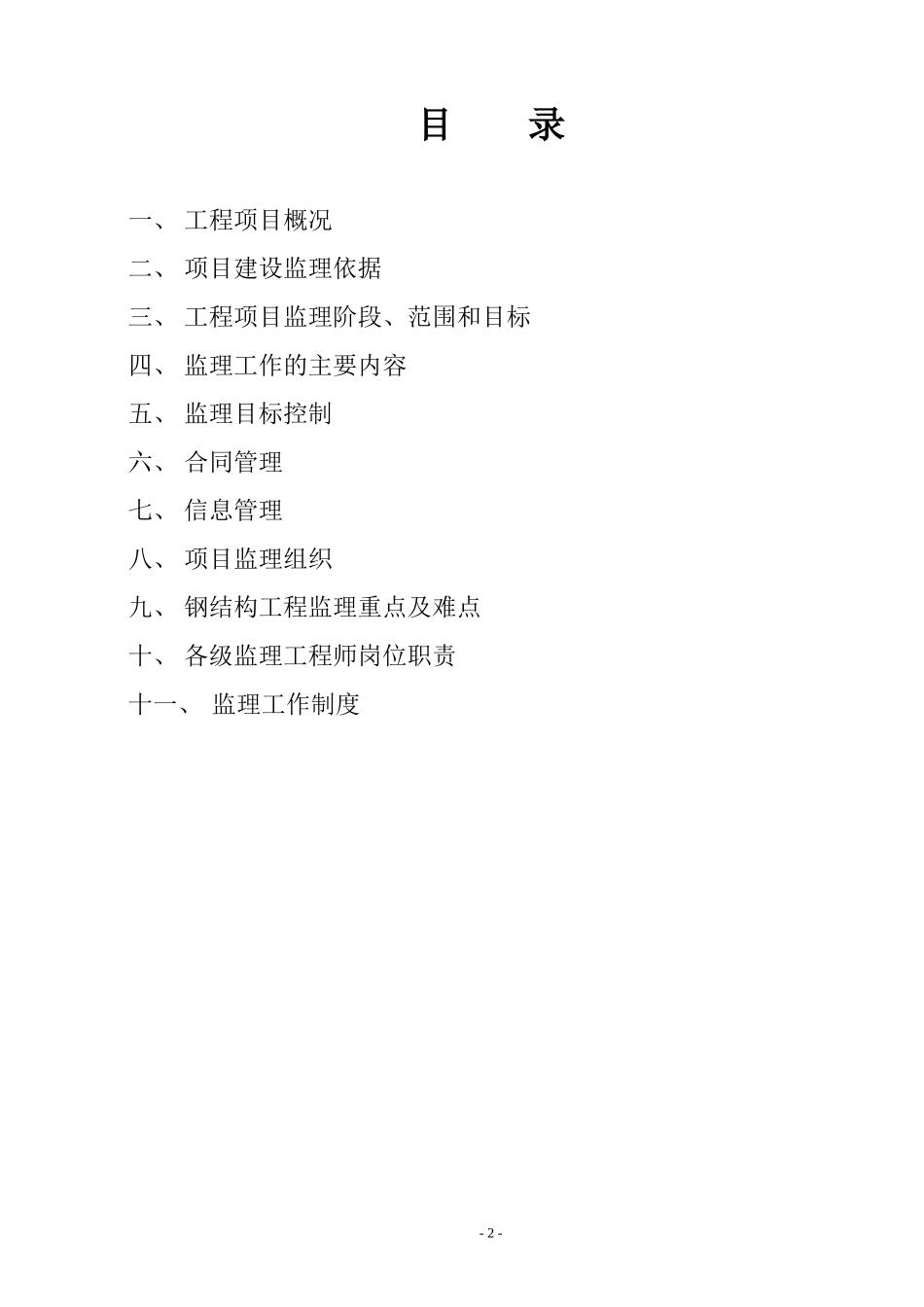

成都盛帮密封件有限公司厂房及办公楼工程监理规划及细则编制人： ****审核人： **** *********************************** 二 00 四年十二月二十日目 录一、 工程项目概况二、 项目建设监理依据三、 工程项目监理阶段、范围和目标四、 监理工作的主要内容五、 监理目标控制六、 合同管理七、 信息管理八、 项目监理组织九、 钢结构工程监理重点及难点十、 各级监理工程师岗位职责十一、 监理工作制度- 2 -一、 工程项目概况1、 工程项目名称：***************2、 项目业主：*******************3、 设计单位：***********************地勘单位：************************施工单位：*****************钢结构单位：**********************监理单位：************************建设地址：成都市双流县东升镇4、 工程总投资：600 万元5、建筑设计概况：本工程系门式轻钢带局部夹层结构，总建筑面积8042.5M2，建筑总高度为 12.0M，其中办公楼建筑面积 1123.2 M2，厂房建筑面积为 5795.6 M2。 6、 建筑装修标准：（1）本工程屋面为二坡单脊有组织排水，屋面采用双层复合彩钢板，中间填充 50mm 厚玻璃丝棉（单面铝箔），彩钢板坡屋面自防水（用于钢结构）。屋面外板用 760 型彩钢板，天蓝色；屋面内板用 900 型洁彩板，灰白色。天沟采用 3.0mm 厚钢板天沟。（2）外墙：彩钢板饰面（用于钢结构）。（3）内墙：彩钢板饰面（用于钢结构）。（4）门窗：塑钢门窗、木门、防盗门。7、 结构设计概况：结构型式： （1）办公楼为二层全钢结构，厂房为局部带夹层的全钢结构。（2）建筑生产类别为丙类，建筑耐火等级二级，场地为 II 类，建筑抗震设防烈度为 7 度，建筑设计使用年限为 50 年（正常维护条件下）。（3）地基与基础：办公楼及厂房基础采用柱下独立基础，持力层位于硬塑粘- 3 -土层上，地基承载力特征值 fak=190kPa。底层未单独设基础的砼构造柱从地连梁作起，构造柱主筋锚入地连梁 500mm。（4）主要结构材料选用：钢 筋：HPB235、HRB335;主体结构钢材为 Q235B、Q345B;焊接材料：Q235B(焊条 E43XX 型)，Q345B(焊条 E50XX 型)。水 泥：垫层、承台采用小厂 32.5#水泥，柱、地连梁采用大厂 32.5#水泥。混凝土：垫层采用 C15 砼，；构造柱、联系梁和压顶采用 C20 砼，柱脚板下后浇微膨胀细石砼采用 C30 砼，包柱脚砼采用 C15 砼，其余砼均为C25。厂房部分：外墙墙体 1.2 米以下采用页岩砖，1.2 米以上采用双层复合彩钢板，中间填充 50 厚玻璃丝棉（单面铝箔），墙面外板 820 型彩钢压型板，墙面内板 900 型洁彩板，内部隔墙为 200 厚加气砼砖。办公楼部分：外墙 0.3 米以下为 240 厚标砖，其余均为 200 厚加气砼。所有楼梯间、卫生间隔墙为 200 厚加气砼砌块，操作间 0.9 米以下为200 厚加气砼砌块，其余隔墙为 100 厚 GRC 轻质隔墙。阳台拦板为 100 厚加气砼。（5）连接材料：高强螺栓采用 10.9 级大六角头高强螺栓；普通螺栓采用 C 级螺栓，其性能等级为 4.6 级，（GB57827 标准之规定；焊条采用 E43XX 型、E50XX 型，其性能应符合《碳钢焊条》（ GB5117/8-95）的规定。8.本工程特点针对本工程建筑面积大、工期短，工程质量要求高等特点，在质量控制上特别注意以下几点：（1） 在组织钢结构工程施工时，应充分认识钢结构施工是将钢结构制造厂的结构单元件，经过运输、中转、堆放、配套等送到工程现场，再经过吊装，将钢结构件逐件安装到设计预定位置，进行临时连接、校正、固定构成空间钢结- 4 -构。(1)本工程工期紧是钢结构施工的一大特点，因此，安装过程中要组织立体交叉，工序之间同样采用综合立体交叉施工。监理要注意审查在立体交叉作业的安全措施。(2)钢构件在出厂前，制造厂应根据制作标准、有关规范、规定以及设计图纸的要求，进行产品检验，填写质量报告及构件实际偏差值。监理根据制造厂交付的质量报告，在出厂前根据构件分类，进行复检、抽检（包括产品合格证、钢材连接材料和涂料的质量证书或试验报告，焊接工艺评定，高强螺栓摩擦面抗滑系数试验报告，焊接...
