深井泵自动控制器

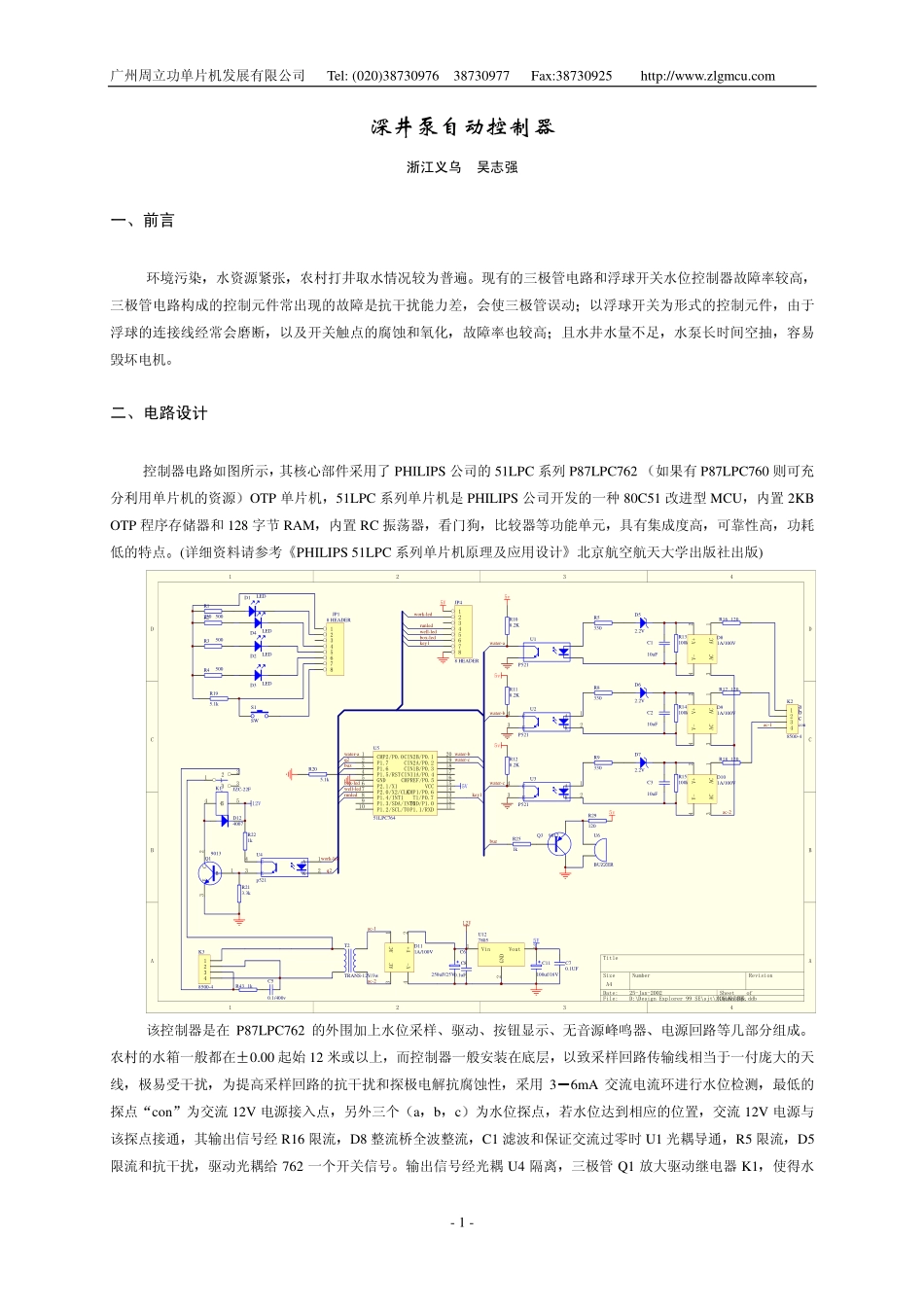

广州周立功单片机发展有限公司 Tel: (020)38730976 38730977 Fax:38730925 http://www.zlgmcu.com - 1 - 深井泵自动控制器 浙江义乌 吴志强 一前言 环境污染水资源紧张农村打井取水情况较为普遍现有的三极管电路和浮球开关水位控制器故障率较高三极管电路构成的控制元件常出现的故障是抗干扰能力差会使三极管误动以浮球开关为形式的控制元件由于浮球的连接线经常会磨断以及开关触点的腐蚀和氧化故障率也较高且水井水量不足水泵长时间空抽容易毁坏电机 二电路设计 控制器电路如图所示 其核心部件采用了 PHILIPS 公司的 51LPC 系列 P87LPC762 如果有 P87LPC760 则可充分利用单片机的资源OTP 单片机51LPC 系列单片机是 PHILIPS 公司开发的一种 80C51 改进型 MCU内置 2KB OTP 程序存储器和 128 字节 RAM内置 RC 振荡器看门狗比较器等功能单元具有集成度高可靠性高功耗低的特点(详细资料请参考PHILIPS 51LPC 系列单片机原理及应用设计北京航空航天大学出版社出版) 1234ABCD4321DCBATitleNumberRevisionSizeA4Date:25-Jan-2002Sheet of File:D:\Design Explorer 99 SE\sjt\水泵控制器.ddbDrawn By:C11100uf/16VVin1GND2Vout3U1278055VC8250uF/25V5VR205.1kC60.1uFC70.1UF12VabcU1P521A1K2C4E3U2P521R16 120C110uFR128.2KR118.2K5vR13100kAC1V+2AC3V-4D81A/100VR5330D52.2VR17 120C210uFR14100kAC1V+2AC3V-4D91A/100VR8330D62.2VA1K2C4E3U3P521R18 120C310uFR15100kAC1V+2AC3V-4D101A/100VR9330D72.2VR108.2KA1K2C4E3U4p521D12400712VB1C2E3Q19013R213.3kR221kAC1V+2AC3V-4D111A/100V1122334455K1JZC-22F1234K28500-41234K38500-4CMP2/P0.01CIN2B/P0.120CIN2A/P0.219CIN1B/P0.318CINI1A/P0.417CMPREF/P0.516P2.1/X16VCC15T1/P0.713CMP1/P0.614P2.0/X2/CLK7GND5TXD/P1.012P1.1/RXD11P1.2/SCL/T010P1.3/SDA/INT09P1.4/INT18P1.5/RST4P1.63P1.72U551LPC76412345678JP48 HEADER5Vbox-ledwell-ledrunledkey1runledwell-ledbox-ledkey1T2TRANS-12V/3w5v5vwater-awater-bwater-cwater-awater-bwater-cR2500R3500R4500D4LEDD2LEDD3LEDR195.1kS1SWR1250D1LED12345678JP18 HEADERwork-ledwork-ledq2q2ac-1ac-2ac-2ac-1buzbuzR251kR29120Q39012U6BUZZER5vR43 1kC50.1/400vcon 该控制器是在 P87LPC762 的外围加上水位采样驱动按钮显示无音源峰鸣器电源回路等几部分组成农村的水箱一般都在0.00 起始 12 米或以上而控制器一般安装在底层以致采样回路传输线相当于一付庞大的天线极易受干扰为提高采样回路的抗干扰和探极电解抗腐蚀性采用 36mA 交流电流环进行水位检测最低的探点con为交流 12V 电源接入点另外三个abc为水位探点若水位达到相应的位置交流 12V 电源与该探点接通其输出信号经 R16 限流D8 整流桥全波整流C1 滤波和保证交流过零时 U1 光耦导通R5 限流D5限流和抗干扰驱动光耦给 762 一个开关信号输出信号经光耦 U4 隔离三极管 Q1 放大驱动继电器 K1使得水广州周立功单片机发展有限公司 Tel: (020)38730976 38730977 Fax:38730925 http://www.zlgmcu.com - 2 - 泵得电工作二极管 D12 为续流二极管R43C5 抑制火花发光二极管 D1 指示电机在工作状态即显示同驱动复用水箱水井运行得 LEDD2D3D4经限流电阻直接由 762 的 I/O 驱动为了利用 762 的资源和节约成本告警音用不带音源得峰鸣器来产生由 buz 口输出约 2KHz 的方波驱动三极管使峰鸣器 U6 发声 三工作原理 控制器的接线图如图 2 所示当控制器上电时对 LED 和 BUZZ 进行自检由 762 的上电标志 POF 使 BUZZ自检时发长音延时 15 秒后当水箱水位低于下限 a 时控制器判为开机状态水泵得电工作抽水直致到上限水位 b控制器判为水满输出关机当水箱水位由 ab 过程中时井无水c 点判定则停机延时半小时再自开机且电机连续工作不超 1 小时约如此循环直致到上限水位 b 时关机 abcconLNP1P2电源水箱探针一般四芯线上水管水泵电源潜水泵水箱水井AUTOCP-2智控能制器水箱探针用三根46平方毫米单股铜线按图示比例长短扎在一...
