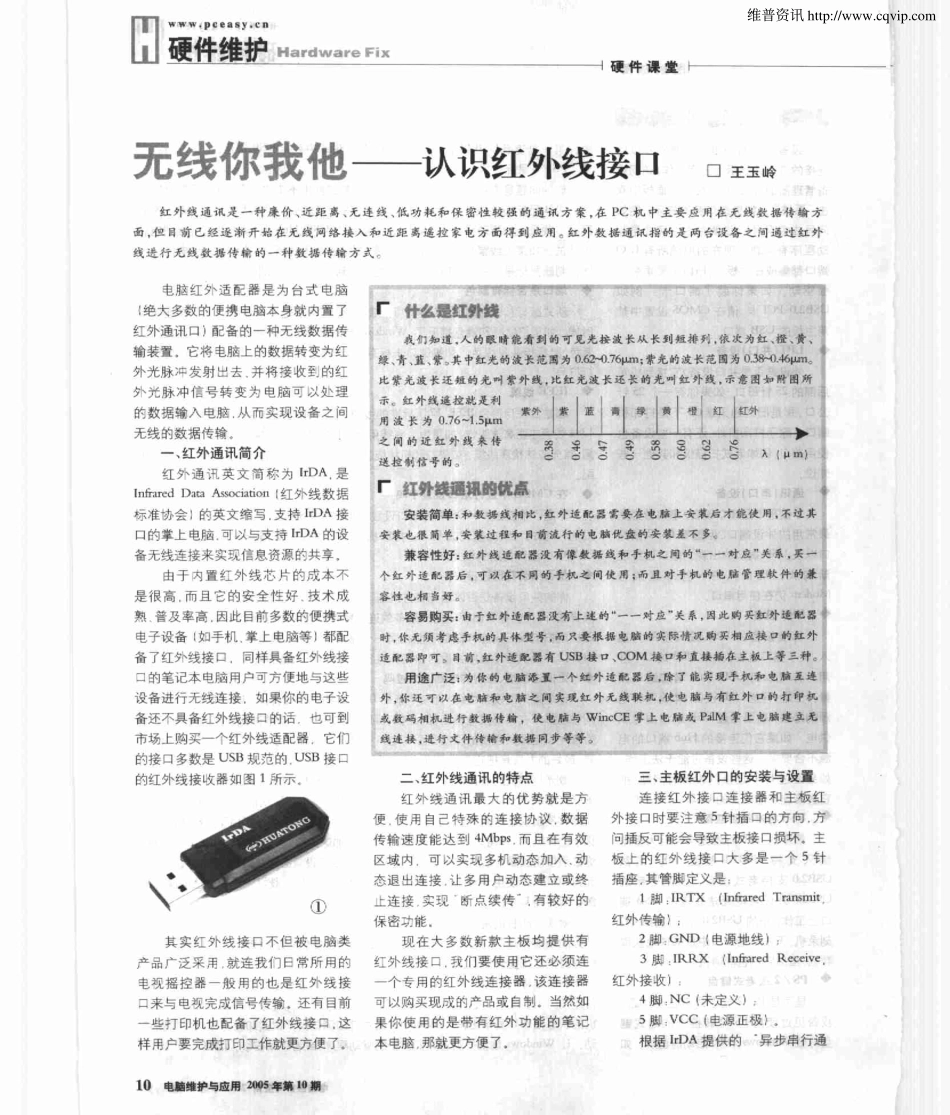

无线你我他——认识红外线接口

田 Hardwal-e Fix 无线你我他 硬 件 课 堂 认识红外线接 口 口王玉岭 缸 外 巍通 讯 是 一种 廉价 、近距 离、无 连践 、低 琦耗 和 保 密性 较 强 的通 讯 方 案 ．在 PC 机 中主要 应 用在 无践 数 据 侍橱 方 面 ．但 目前 已经 遵渐 开 姑 在无 践 网络 接入 和近 砸 嵩遣 控 末电 方 面得 到 应用 虹 外敷 括 通讯 指的 是 两 台谴 磐 之 间通 连 虹外 践进 行 无 拽敷 据 传输 的 一 种敷 据传 精 方 式， 电脑红 适百三器是 为台式电脑 {绝大多数的便携电脑本身就内置 了 红外通讯 口) 配备的一种无线数据传 输装置 ，它将电脑上的数据转变为红 外光脉： 发射 去 并将接收到的红 外 觉 脉 冲 信 号 转 变 为 电 脑 可 处 理 的数据输^ 黾脑 从而实现设备之 间 无线的数据传输。 一、 红外通讯简介 红 通 讯 英 文 简 称 为 IrDA 是 Infrared Data A~sod ation l红 外 线 数据 标准协会 】的英文缩写．支持 IrDA 接 口的掌上 电脑 可以与支持 IrDA 的设 备无线连接来实现信息资源的共享 。 由于 闪置 红外线芯片的成本 不 是很高．而且它的安±性好 技 术成 熟 普量率高 ．因此 目前多数的便携式 电子 设备 I如手 机 掌 上 电脑 等 J 都 配 备了红扑线接口．同样具备红夕 线接 口韵 笔记 本 电脑 用 户 可方 便地 与这 些 设备进行无线连接 ．如果你的电子设 备还不具备红外线接j的话也可到 市场上购买个红外线适配器它们 的接 口多数是 USB 规范的 USB 接 口 的红外线接收器如图 1 所示 ① 其 实红外线接口不但被 电脑类 产品广泛采用 就连我们 E 常所用的 电视摇控器般用的也是红外线接 来与电视完成信号传输 ．还有目前 些打 印机也配备了红外线接口．这 样用户要完成打印工作就更方便了． r 雉 止 币 用 之 逞 厂 喜 十虹 蚌适配 嚣后 ．可烈 在 不j I 的手机 之 间使 用 ；而 且对 手机 酌电脑 管理 软件 的采 喜 性 也 相 当 好 客易购 买 ：由 于虹 ，卜逢萱己器进有上连 的“一一对 应 美系 ．因此 昀要缸斗 适 犯嚣 时 适 外 或 巍 二 、红外线通讯的特点 红 外 线 通 讯 最 太 的 优 势 就 是 方 便 使用 自己特殊的连接协 议．数据 传输遵 度能达到 4Mbps 而且在有效 区域内．可以实现多机动态加人 ．动 态退出连接 让多用户动态建立或终 止连接 实现断点续传．有较好的 保 密 能 ． 现任大 多数 新款 主板 均提供有 ￡外线接口．我们要使用它还必须连 一个亏用的红外线连接器 该连 接器 可 以购买现成的产品或自制。当然如 果你使 用的是带有红外功能的笔记 本 电脑．鄂就更方便了． 三 、主扳红外口的安装与设置 连接红外接 口连接 器和主板 红 外接口时要注意 5 针插 的方 向 方 问插反可能会导致主板接口损坏．主 板上 的红外 线接口大多是一个 5 针 插 座 ．其管 膦定 义 是 ： 1 脚 ：IRT X(Infrazed T rammit 红 外 传 输 } ． 2 脚．G ND { 电源地线1 ． 3 脚 ．IRA~X cInfr ared Receive． 红外接收1 ． 4 脚 ：NC (未定义) ． 5 脚 ：VCC ( 电源 正壤 》 根据 Ir1)A 提供的。异步审行通 ．＼ 维普资讯 http://www.cqvip.com 硬 件 课 堂 讯 标 准 资 杜 显示 IRTX 脚 能 箍 供 6 0mA 的输出电沆而 [RR X 引 腻在吸收< 1 5mA 电渍就能对输^ 信 号作出反应 ，资料同时显示红外线接 j 的发 射部 分 已将传 输 数据进 行 38kHz 的 薮 渡 调 制 ．而接 收 部 分 将 连 行信号分甯处理 所以在制作接] 电 路时无 须再考虑 载波和分 离 电路 [rD A 提供的红外运讯 电路标准方案 如图 2 所示．[rDA 程供的红外通讯电 路扩展方案如匿3 所示 ． 1．正 砘 设 置 主 垃 B IO ...
