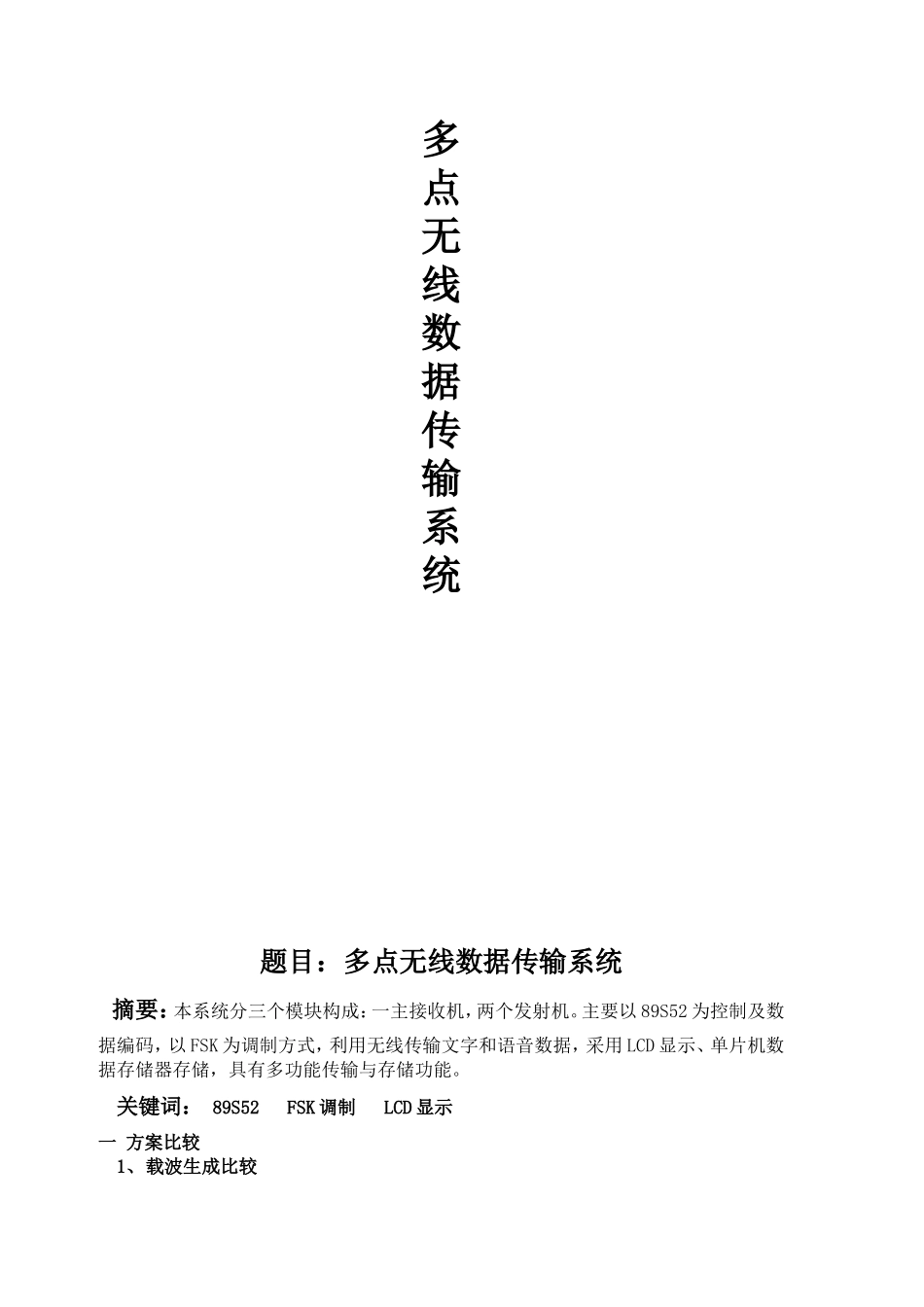

论文—多点无线数据传输系统

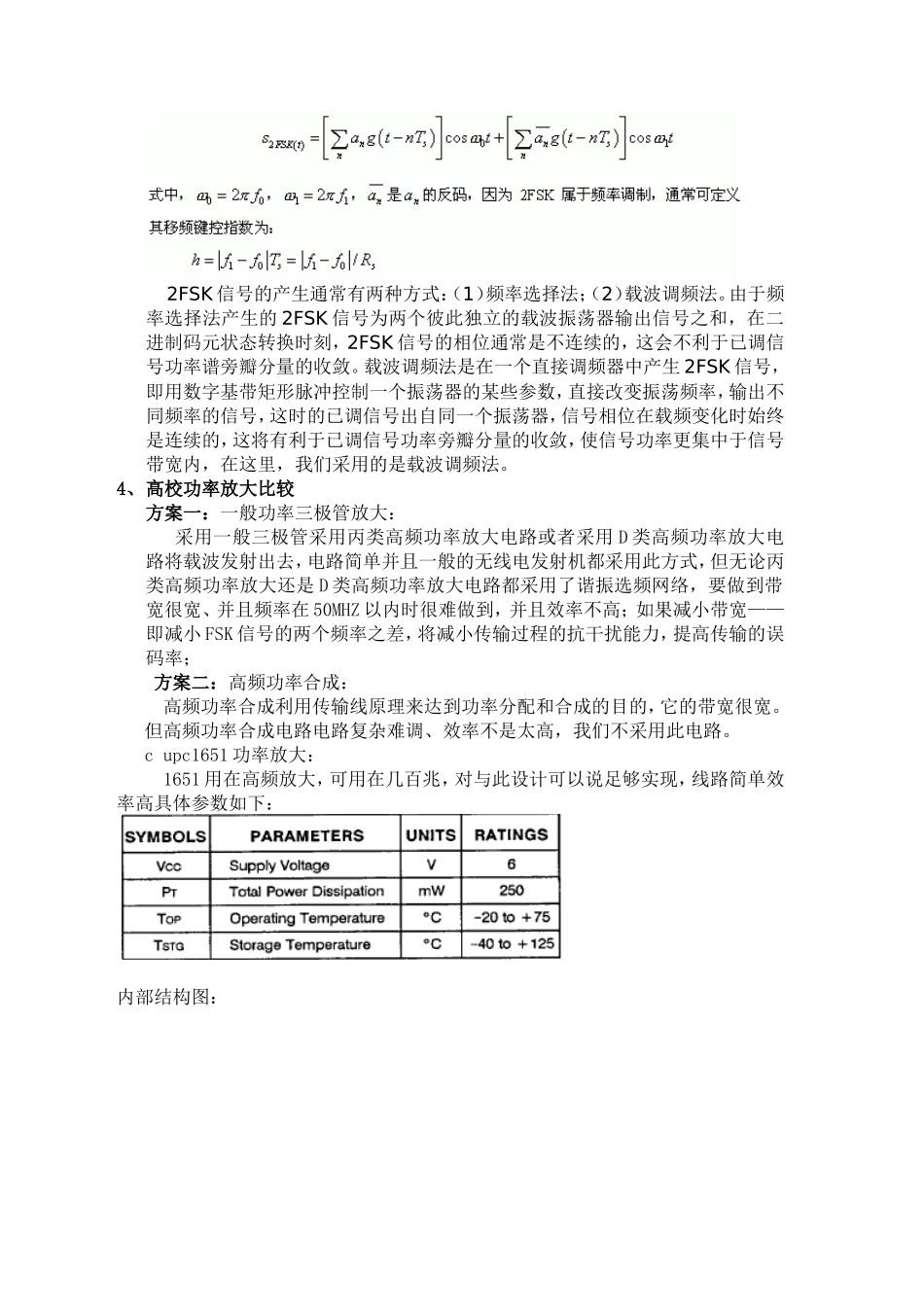

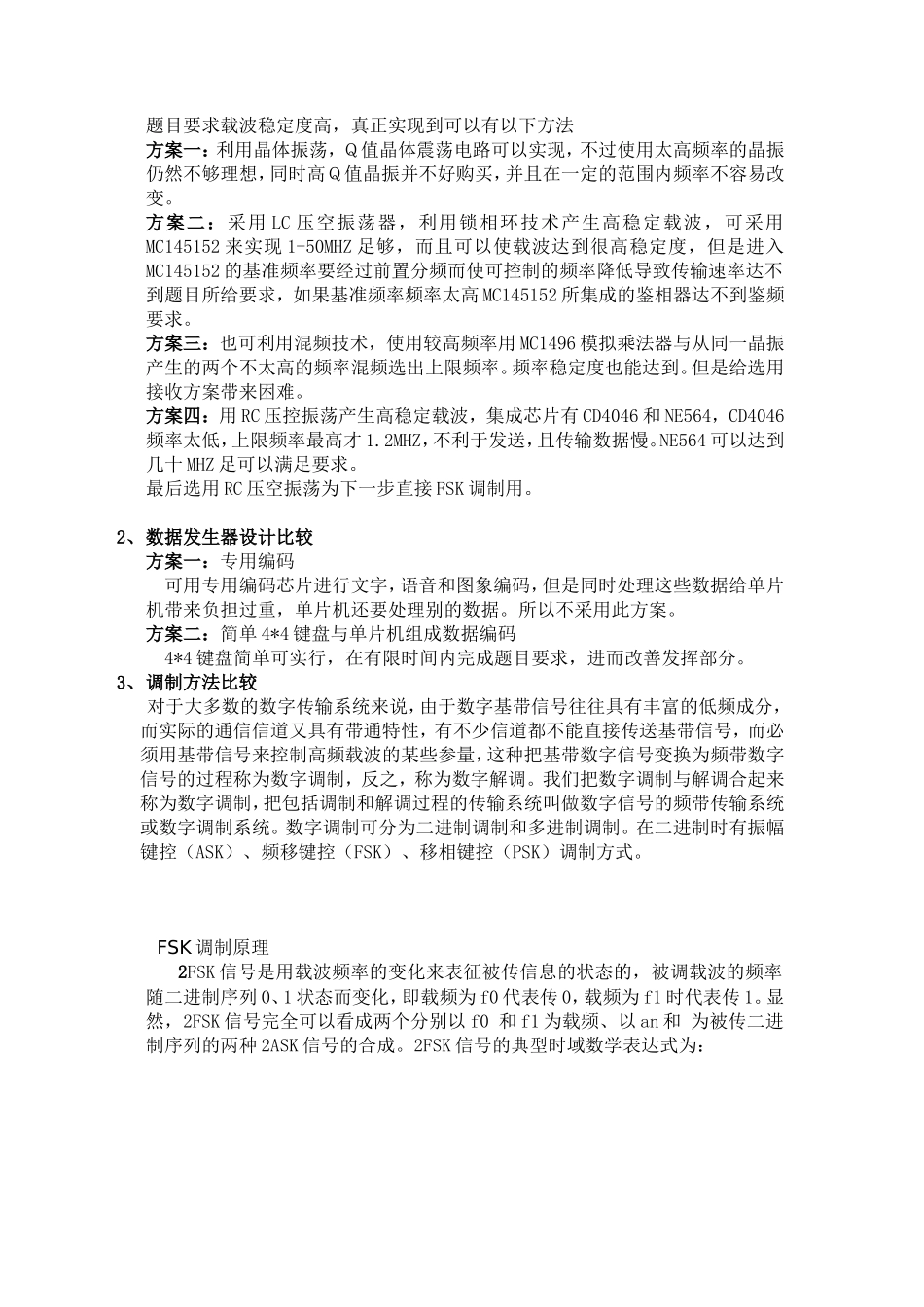

多点无线数据传输系统题目：多点无线数据传输系统 摘要：本系统分三个模块构成：一主接收机，两个发射机。主要以 89S52 为控制及数据编码，以 FSK 为调制方式，利用无线传输文字和语音数据，采用 LCD 显示、单片机数据存储器存储，具有多功能传输与存储功能。 关键词： 89S52 FSK 调制 LCD 显示一 方案比较1、载波生成比较题目要求载波稳定度高，真正实现到可以有以下方法方案一：利用晶体振荡，Ｑ值晶体震荡电路可以实现，不过使用太高频率的晶振仍然不够理想，同时高Ｑ值晶振并不好购买，并且在一定的范围内频率不容易改变。方案二：采用 LC 压空振荡器，利用锁相环技术产生高稳定载波，可采用MC145152 来实现 1-50MHZ 足够，而且可以使载波达到很高稳定度，但是进入MC145152 的基准频率要经过前置分频而使可控制的频率降低导致传输速率达不到题目所给要求，如果基准频率频率太高 MC145152 所集成的鉴相器达不到鉴频要求。方案三：也可利用混频技术，使用较高频率用 MC1496 模拟乘法器与从同一晶振产生的两个不太高的频率混频选出上限频率。频率稳定度也能达到。但是给选用接收方案带来困难。方案四：用 RC 压控振荡产生高稳定载波，集成芯片有 CD4046 和 NE564，CD4046频率太低，上限频率最高才 1.2MHZ，不利于发送，且传输数据慢。NE564 可以达到几十 MHZ 足可以满足要求。最后选用 RC 压空振荡为下一步直接 FSK 调制用。2、数据发生器设计比较方案一：专用编码 可用专用编码芯片进行文字，语音和图象编码，但是同时处理这些数据给单片机带来负担过重，单片机还要处理别的数据。所以不采用此方案。方案二：简单 4*4 键盘与单片机组成数据编码 4*4 键盘简单可实行，在有限时间内完成题目要求，进而改善发挥部分。3、调制方法比较 对于大多数的数字传输系统来说，由于数字基带信号往往具有丰富的低频成分，而实际的通信信道又具有带通特性，有不少信道都不能直接传送基带信号，而必须用基带信号来控制高频载波的某些参量，这种把基带数字信号变换为频带数字信号的过程称为数字调制，反之，称为数字解调。我们把数字调制与解调合起来称为数字调制，把包括调制和解调过程的传输系统叫做数字信号的频带传输系统或数字调制系统。数字调制可分为二进制调制和多进制调制。在二进制时有振幅键控（ASK）、频移键控（FSK）、移相键控（PSK）调制方式。 FSK 调制原理 2FSK 信号是用载波频率的变化来表征被传信息的状态的，被调载波的频率随二进制序列 0、1 状态而变化，即载频为 f0 代表传 0，载频为 f1 时代表传 1。显然，2FSK 信号完全可以看成两个分别以 f0 和 f1 为载频、以 an 和 为被传二进制序列的两种 2ASK 信号的合成。2FSK 信号的典型时域数学表达式为： 2FSK 信号的产生通常有两种方式：（1）频率选择法；（2）载波调频法。由于频率选择法产生的 2FSK 信号为两个彼此独立的载波振荡器输出信号之和，在二进制码元状态转换时刻，2FSK 信号的相位通常是不连续的，这会不利于已调信号功率谱旁瓣分量的收敛。载波调频法是在一个直接调频器中产生 2FSK 信号，即用数字基带矩形脉冲控制一个振荡器的某些参数，直接改变振荡频率，输出不同频率的信号，这时的已调信号出自同一个振荡器，信号相位在载频变化时始终是连续的，这将有利于已调信号功率旁瓣分量的收敛，使信号功率更集中于信号带宽内，在这里，我们采用的是载波调频法。4、高校功率放大比较方案一：一般功率三极管放大： 采用一般三极管采用丙类高频功率放大电路或者采用 D 类高频功率放大电路将载波发射出去，电路简单并且一般的无线电发射机都采用此方式，但无论丙类高频功率放大还是 D 类高频功率放大电路都采用了谐振选频网络，要做到带宽很宽、并且频率在 50MHZ 以内时很难做到，并且效率不高；如果减小带宽——即减小 FSK 信号的两个频率之差，将减小传输过程的抗干扰能力，提高传输的误码率； 方案二：高频功率合成： 高频功率合成利用传输线原理来达到功率分配和合成的目的，它的带宽很宽。但高频功率合成电路电路复杂难调、效...
