无线呼叫系统的设计

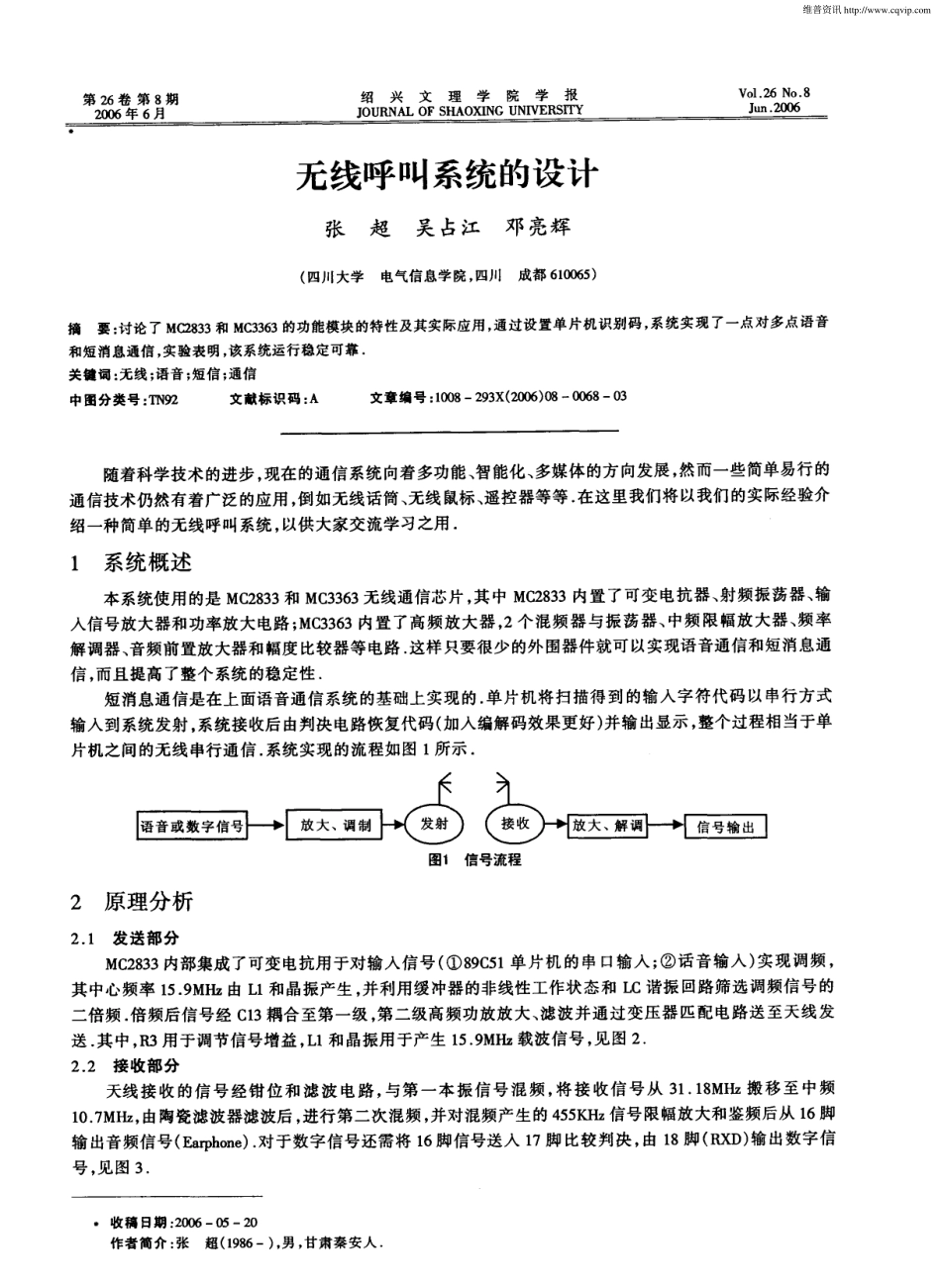

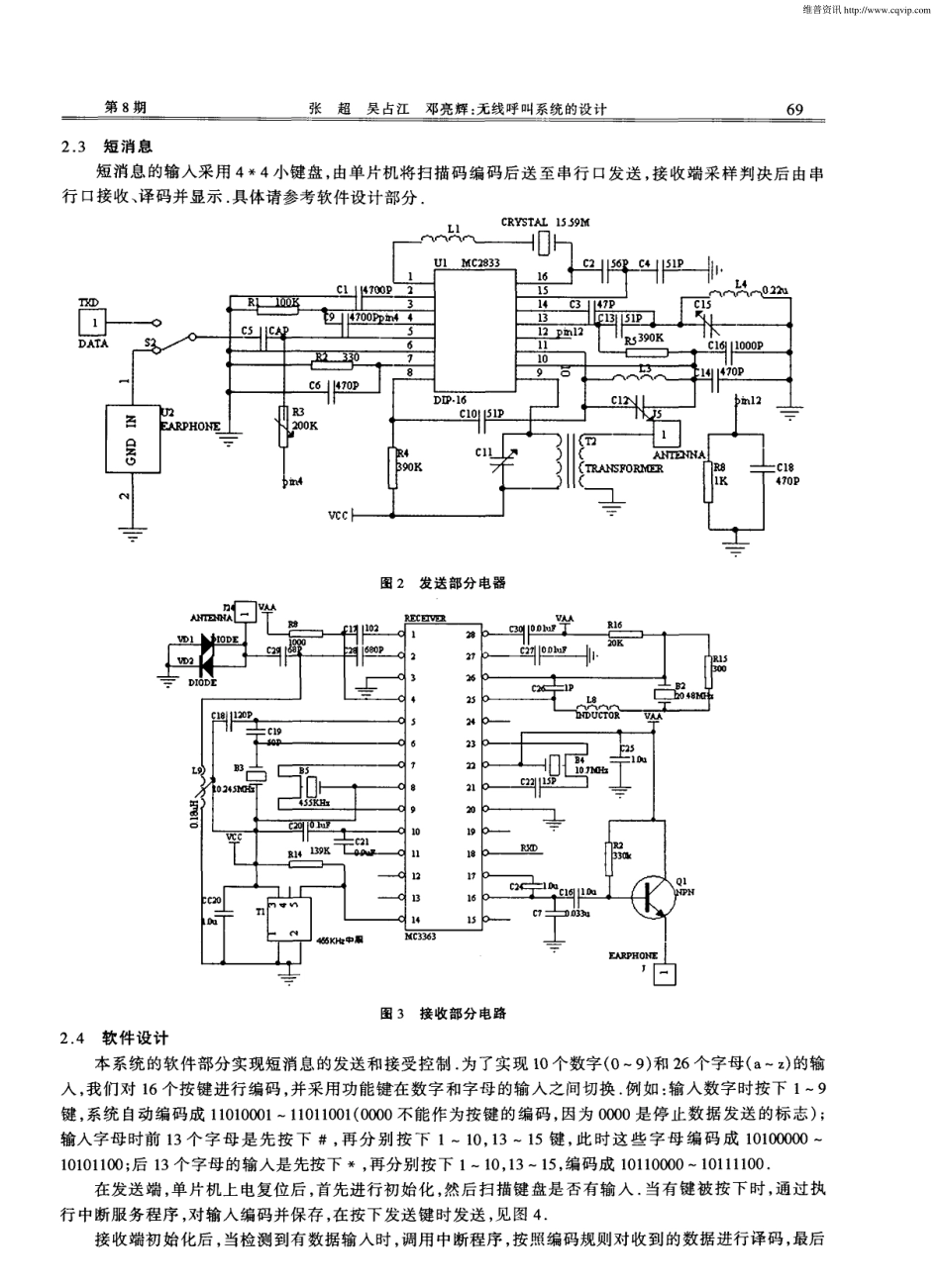

第 26 卷 第 8 期 2006 年 6 月 绍兴文理学院学报 J OURNA L OF SHA OX ING UNIVE RS IT Y V 01．26 N o ．8 J un ．2OO6 无线呼叫系统的设计 张 超 吴 占江 邓 亮 辉 ( 1~t)ll大学电气信息学 院，四川成都 610065) 摘要 ：讨论 了 MC2833 和 MC3363 的功能模块 的特 性及其实际应用 ，通 过设置单 片机识别 码 ，系统实 现 了一点 对多点 语音 和短消息通信 ，实验 表明 ，该系统运行稳定可靠 ． 关键词 ：无线 ；语音 ；短信 ；通信 中 图分类号 ：TN92 文献标识 码 ：A 文章编号 ：1008 —293X (2006)08 —0068 —03 随着科学技术的进步 ，现在 的通信系统 向着多功能、智能化、多媒体的方 向发展 ，然而一些简单易行的 通信技术仍然有着广泛的应用 ，倒如无线话筒、无线 鼠标、遥控器等等 ．在这里我们将以我们的实际经验介 绍一种简单 的无线呼叫系统 ，以供大家交流学习之用 ． 1 系统概述 本系统使用 的是 MC2833 和 MC3363 无线通信芯片 ，其 中 MC2833 内置了可变 电抗器、射频振荡器、输 入信号放大器和功率放大电路 ；MC3363 内置了高频放大器，2 个混频器与振荡器、中频限幅放大器、频率 解调器、音频前置放大器和幅度 比较器等 电路 ．这样 只要很少的外围器件就可 以实现语音通信和短消息通 信 ，而且提高了整个系统的稳定性 ． 短消息通信是在上面语音通信系统 的基础上实现的．单片机将扫描得到 的输入字 符代码以串行方式 输入到系统发射 ，系统接收后由判决 电路恢复代码 (加入编解码效果更好 )并输出显示 ，整个过程相当于单 片机之间的无线串行通信 ．系统实现的流程如图 1 所示 ． 2原理分析 图1信号流程 2 ．1发 送 部 分 MC2833 内部集成了可变 电抗用于对输入信号( ①89C51 单片机的串 lZl 输入 ；②话音输入) 实现调频 ， 其中心频率 15 ．9MHz 由 L1 和晶振产生 ，并利用缓冲器的非线性工作状态和 LC 谐振回路筛选调频信号 的 二倍频 ．倍频后信号经 C13 耦合至第一级 ，第二级高频功放放大、滤波并通过 变压器匹配电路送至天线发 送 ．其 中，R3 用于调节信号增益 ，L1 和晶振用于产生 15 ．9MHz 载波信号 ，见图 2 ． 2 ．2接 收部 分 天线接 收的信号 经钳位和滤 波 电路 ，与第一本 振信号混 频，将接 收信号 从 31．18MHz 搬 移至 中频 10 ．7MHz，由陶瓷滤波器滤波后 ，进行第二次混频 ，并对混频产生的 455KHz 信号限幅放大和鉴频后从 16 脚 输出音频信号(Eaq)h0ne) ．对于数字信号还需将 16 脚信号送入 17 脚 比较判决 ，由 18 脚 (rtXD)输出数字信 号 ，见图 3 ． ·收 稿 日期 ：2006 —05 —20 作者简介 ：张超 (1986 一) ，男 ，甘肃秦安 人 ． 维普资讯 http://www.cqvip.com 第 8 期 张超吴 占江邓亮辉 ：无线呼 叫系统 的设计 69 2 ．3 短 消 息 短 消息 的输 入采 用 4 * 4 小键 盘 ，由单 片机将 扫 描码 编 码 后 送 至 串行 口发送 ，接 收端 采 样 判决 后 由 串 行 口接收、译码并显示 ．具体请参考软件设计部分 ． 图 2发 送 部 分 电 器 图 3接 收 部 分 电路 2 ．4软件 设计 本系统 的软件部分实现短消息的发送和接受控制 ．为了实现 lO个数字(O～9) 和 26 个字母( a ～z) 的输 入 ，我们 对 l6 个按 键 进 行编 码 ，并 采 用功 能 键在 数 字 和字 母 的输 入 之 间切换 ．例 如 ：输 入 数字 时按 下 1 ～9 键 ，系统 自动编 码 成 11010001 ～11011001(0000 不 能作 为按 键 的 编码 ，因为 0000 是 停 止 数 据 发送 的标 志 ) ； 输入字 母 时前 l3 个 字 母 是 先 按 下 # ，再 分 别 按 下 1 ～10，13 ～15 键 ，此 时 这 些 字 母 编 码 成 10100000 ～ 10101100 ；后 l3 个 字母 的...
