一种基于AT89C51的433MHz无线呼叫系统的设计

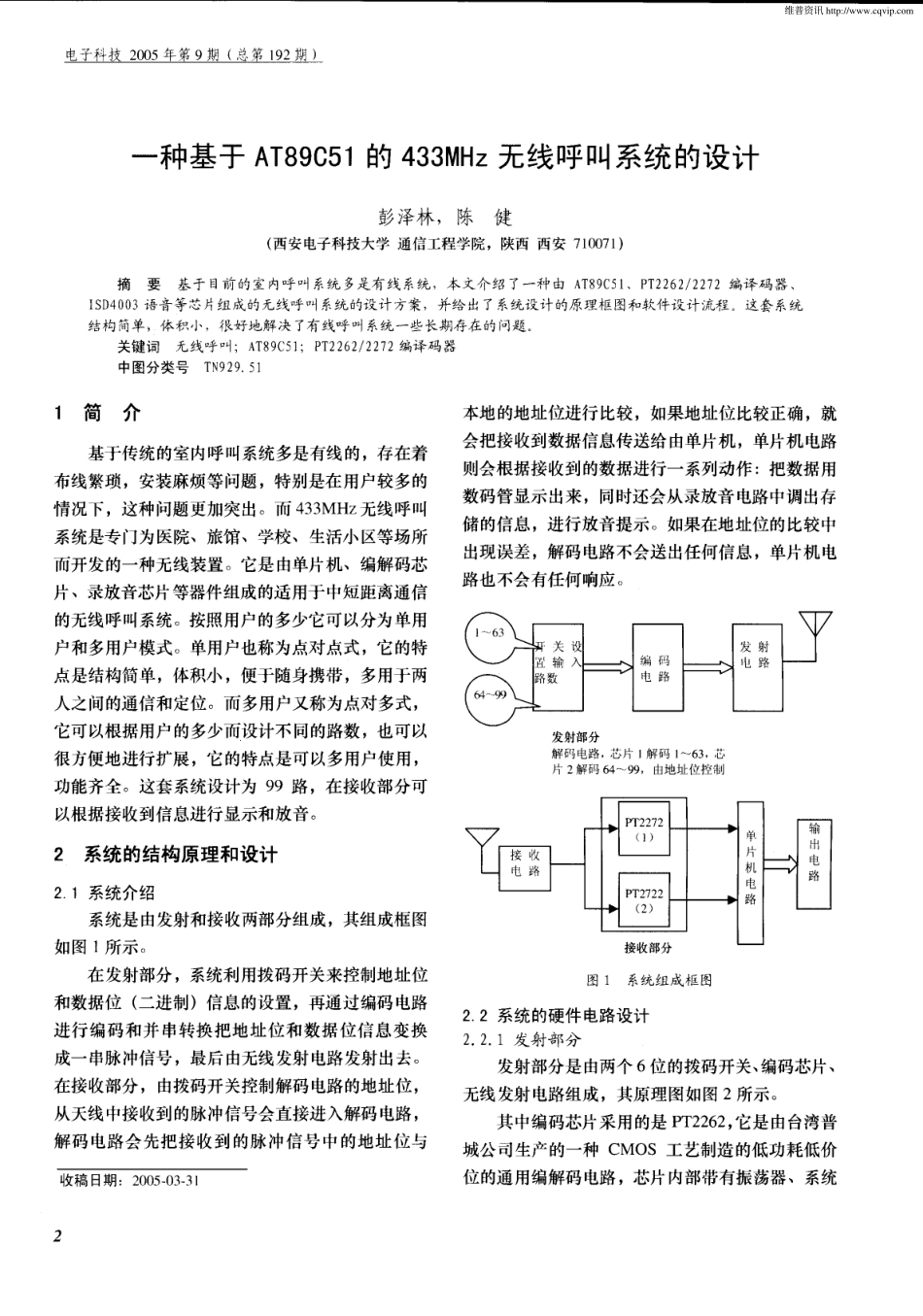

电子科技 2005 年第 9 期 ( 总第 192 期 ) 一种基于 AT89C51 的 433MHz 无线呼 叫系统 的设计 彭泽林，陈健 (西 安电子科技 大学 通信工程学 院，陕西 西安 7 1007 1) 摘要基 于 目前 的室 内呼 叫系统 多是有 线 系统 ，本 文介绍 了一种 由 AT89C5l 、PT2262／22 72 编译码 器 、 ISD4 003 语音等 芯片组 成的无线呼 叫系统 的设计 方案，并给 出 了系统设计的原理框图和软件 设计流程 。这套 系统 结构 简单 ，体积 小，很好地解决 了有线呼 叫系统 一些长期存在 的问题。 关键词无线呼 叫；AT89C51；PT2 262／22 72 编译 码器 中图分类号TN9 29．51 1 简 介 基于传统的室内呼叫系统多是有线 的，存在着 布线繁琐 ，安装麻烦等问题，特别是在 用户较多的 情况下 ，这种 问题更加突出。而 433MHz 无线呼叫 系统是专门为医院、旅馆、学校、生活小 区等场所 而开发 的一种无线装置。它是 由单片机、编解码芯 片 、录放音芯片等器件组成的适用于 中短距离通信 的无线呼叫系统 。按照用户的多少它可以分为单用 户和多用户模式 。单用户也称为点对点式，它 的特 点是结构简单，体积小 ，便于随身携带 ，多用于两 人之间的通信和定位 。而 多用户又称为点对多式， 它可以根据用户 的多少而设计不同的路数 ，也可以 很方便地进行扩展 ，它 的特点是可 以多用户使用， 功能齐全。这套系统设计为 99 路 ，在接收部分可 以根据接收到信息进行显示和放音 。 2系统 的结构 原理和设计 2．1 系统介绍 系统是由发射和接收两部分组成 ，其组成框图 如图 1 所示 。 在发射部分 ，系统利用拨码开关来控制地址位 和数据位 (二进制) 信息的设置 ，再通过编码 电路 进行编码 和并 串转换把地址位和数据 位信息变换 成一串脉冲信号 ，最后 由无线发射 电路发射 出去。 在接收部分 ，由拨码开关控制解码 电路 的地址位， 从天线 中接收到 的脉冲信号会直接进入解码 电路， 解码 电路会 先把接收到 的脉 冲信号 中的地址 位与 收稿 日期：2005—03—31 2 本地 的地址位进行比较，如果地址位比较正确 ，就 会把接收到数据信息传送给 由单片机 ，单片机 电路 则会根据接收到的数据进行一系列动作 ：把数据用 数码管显示出来 ，同时还会从录放音 电路中调出存 储的信息，进行放音提示 。如果在地址位的比较中 出现误差，解码 电路不会送出任何信息 ，单片机 电 路也不会有任何响应 。 弭 关 设 发 射 置 输 入 ----------^、 编 码 -—--------h、 电 路 -------- ———————— 路 数 电 路 发射部分 解 码 电路 ，芯 片 l 解 码 l～63 ，芯 片 2 解码 64~ 99 ，由地 址位 控制 P，r 2 27 2 — 输 ( 1) 茧 出 片 ．．．．．． 电 机 ——— 路 电 PT2722 路 + ’ I 图 1 系统 组 成 框 图 2．2 系统的硬件 电路设计 2．2．1 发射部 分 发射部分是 由两个 6 位 的拨码开关、编码芯片、 无线 发射电路组成 ，其原理图如图 2 所示。 其 中编码芯片采用的是 PT2262 ，它是由台湾普 城公司生产的一种 CMOS 工艺制造的低功耗低价 位的通用编解码 电路 ，芯片内部带有振荡器 、系统 维普资讯 http://www.cqvip.com 一 种基于 AT89C51 的 4 33MHz 无线呼叫系统 的设计 定时器、地址解码器、编码脉冲发生器和控制逻辑 电路 ，其引脚 图如 图 3 所示。PT2262 最多可有 I2 位 (A0一AI I) 三态地址端管脚 (悬空、接低 电平、 接高 电平) ，其中分配给数据端的管脚最多可有 6 位 (D0- - D5 )，因此它最大只能产 生2 =64 的数据 ， 因此当设计成 99 路数据 时，必须利用软件设计和 PT2262 的地址位在接收部分进行扩展来解决这个 问题 ，这在接收部分会具体介绍。 图 2发射 部分的原 理图 用一个拨码开关来控制 PT2262 地址位，另一 个来 控制 数据 位 ，根...
