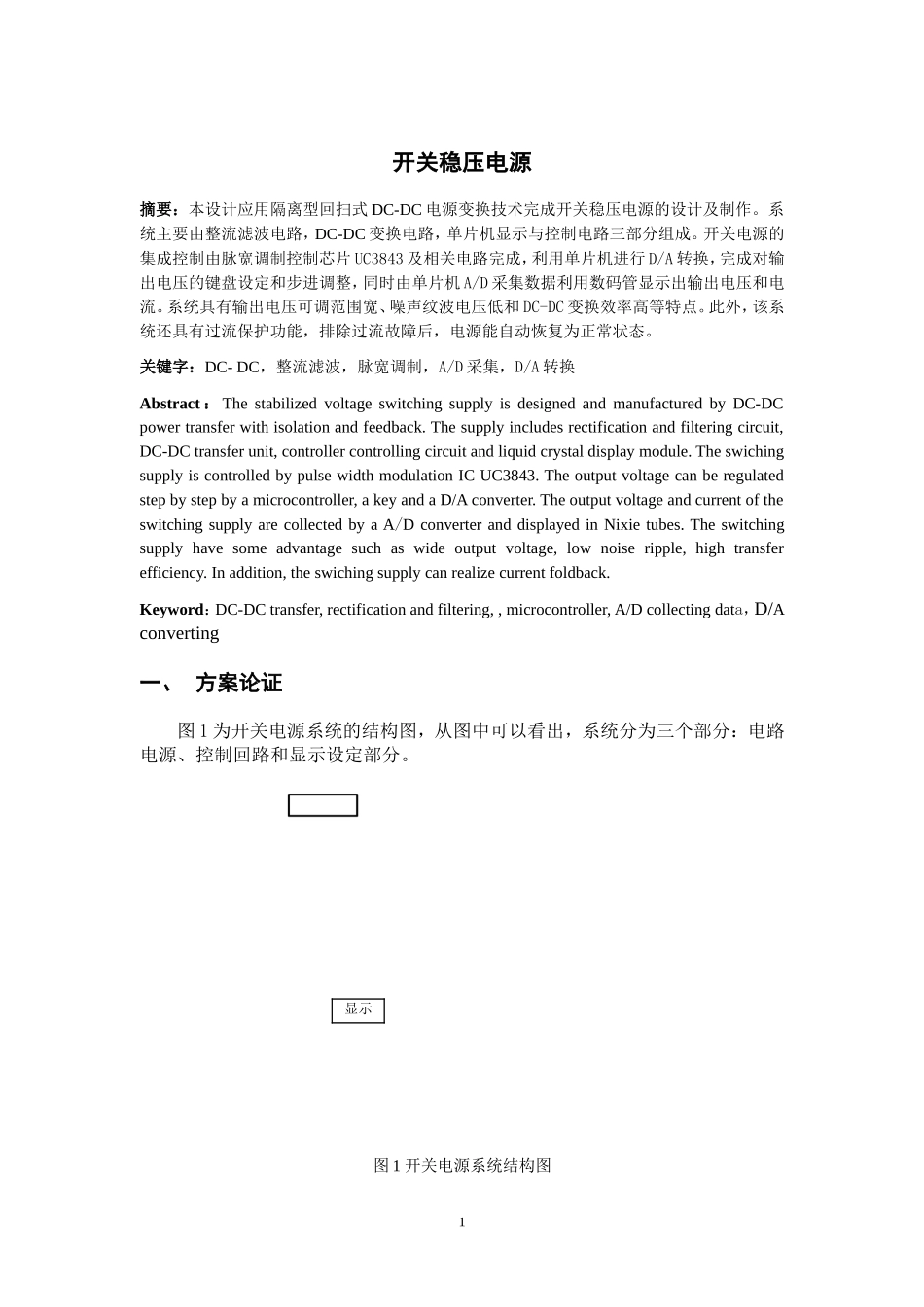

开关稳压电源摘要：本设计应用隔离型回扫式 DC-DC 电源变换技术完成开关稳压电源的设计及制作。系统主要由整流滤波电路，DC-DC 变换电路，单片机显示与控制电路三部分组成。开关电源的集成控制由脉宽调制控制芯片 UC3843 及相关电路完成，利用单片机进行 D/A 转换，完成对输出电压的键盘设定和步进调整，同时由单片机 A/D 采集数据利用数码管显示出输出电压和电流。系统具有输出电压可调范围宽、噪声纹波电压低和 DC-DC 变换效率高等特点。此外，该系统还具有过流保护功能，排除过流故障后，电源能自动恢复为正常状态。 关键字：DC- DC，整流滤波，脉宽调制，A/D 采集，D/A 转换 Abstract ： The stabilized voltage switching supply is designed and manufactured by DC-DC power transfer with isolation and feedback. The supply includes rectification and filtering circuit, DC-DC transfer unit, controller controlling circuit and liquid crystal display module. The swiching supply is controlled by pulse width modulation IC UC3843. The output voltage can be regulated step by step by a microcontroller, a key and a D/A converter. The output voltage and current of the switching supply are collected by a A/D converter and displayed in Nixie tubes. The switching supply have some advantage such as wide output voltage, low noise ripple, high transfer efficiency. In addition, the swiching supply can realize current foldback.Keyword：DC-DC transfer, rectification and filtering, , microcontroller, A/D collecting data，D/A converting 一、 方案论证图 1 为开关电源系统的结构图，从图中可以看出，系统分为三个部分：电路电源、控制回路和显示设定部分。图 1 开关电源系统结构图1显示1. DC-DC 主回路拓扑结构 主回路拓扑结构分为隔离式和非隔离式两种。非隔离式拓扑结构(图 2 所示)，只能获得低于输入电压的输出电压，而隔离式单端反激式拓朴结构(图 3 所示)的输入端与输出端电气不相通，通过脉冲变压器的磁偶合方式传递能量，确保当开关管导通，驱动脉冲变压器原边时，变压器付边不对负载供电，即原/付边交错通断。其优点就是路电结构简单，适用于 200W 以下的电源且多路输出交调特性相对较好。故我们讯用隔离式的拓扑结构。 TDCRL++__UoUiUb D1D2D3CRTLN1N2N3++__UoUiUb 图 2 非隔离式拓扑结构 图 3 隔离式单端反激式拓朴结构 2. 控制方法及实现方案方案一：采用脉冲频率调制 PFM (Pulse Frequency Modulation)的控制方式，其特征是固定脉冲宽度，利用改变开关频率的方法来调节占空比。输出电压的调整范围大，但要求滤波电路必须在宽频带下工作。方案二：采用脉冲宽度调制 PWM (Pulse Wildth Modulation)的控制方式，其特征是固定开关的频率，通过改变脉冲宽度改变占空比,控制型效率高并具有良好的输出电压纹波和噪声。基于上述考虑及题目的具体要求，我们选用 PWM 调制方式。3．提高效率的方法及实现方案 针对于提高效率的问题，我们想出了两种方案。方案一：降低开关变压器次级的输出整流管 VD2的损耗，进而提高变换效率。可以选择肖特基二极管，其正向传输损耗低，而且不存在快回复整流管的反向回复损耗。方案二：使震荡器频率与开关变压器的频率相匹配，可以提高效率。采用 RC震荡电路可以改变震荡频率，使之与开关变压器的频率相匹配，达到提高变换效率的目的。二、电路设计与参数计算1. 主回路器件的选择及参数计算(1) 开关电源集成控制器相比于其他芯片，UC3843 外电路接线简单，所用元器件少，且性能优越，成本低，驱动电平非常适合于 MOS 场效应管。 (2) 推动功率管选择 推动电路选择功率 MOSFET 场效应管，因为功率晶体管是电流驱动，场效应管是电压驱动，而且开关速度快，对温度不敏感。本设计需输出的最大功率...
