新型单片开关电源的设计

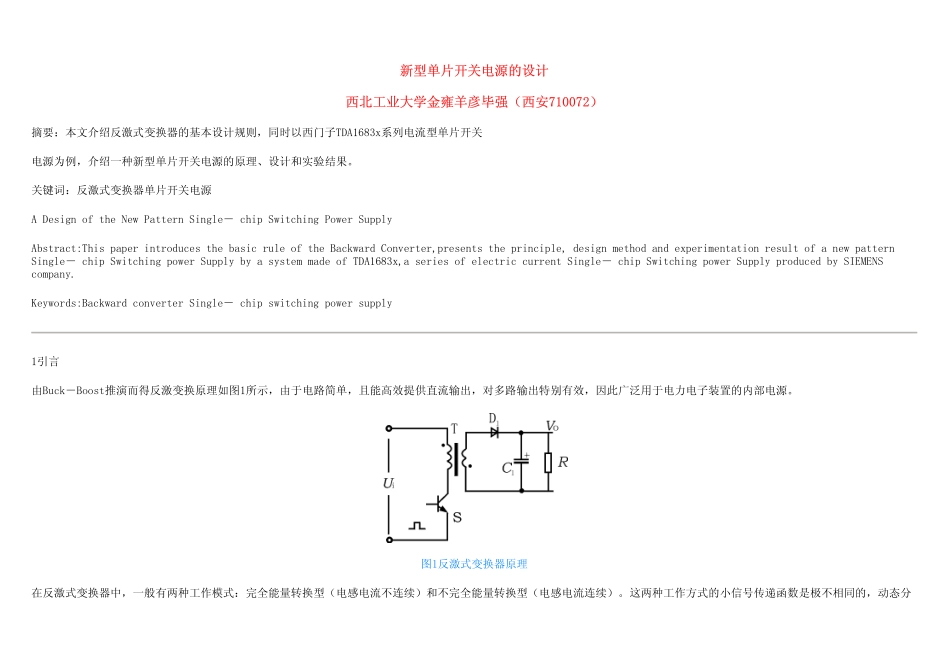

新型单片开关电源的设计 西北工业大学金雍羊彦毕强（西安710072） 摘要：本文介绍反激式变换器的基本设计规则，同时以西门子TDA1683x系列电流型单片开关 电源为例，介绍一种新型单片开关电源的原理、设计和实验结果。 关键词：反激式变换器单片开关电源 A Design of the New Pattern Single－ chip Switching Power Supply Abstract:This paper introduces the basic rule of the Backward Converter,presents the principle, design method and experimentation result of a new pattern Single－ chip Switching power Supply by a system made of TDA1683x,a series of electric current Single－ chip Switching power Supply produced by SIEMENS company. Keywords:Backward converter Single－ chip switching power supply 1引言 由Buck－Boost推演而得反激变换原理如图1所示，由于电路简单，且能高效提供直流输出，对多路输出特别有效，因此广泛用于电力电子装置的内部电源。 图1反激式变换器原理 在反激式变换器中，一般有两种工作模式：完全能量转换型（电感电流不连续）和不完全能量转换型（电感电流连续）。这两种工作方式的小信号传递函数是极不相同的，动态分析时要作不同处理。当变换器输入电压在一个较大范围内发生变化，或负载在较大范围内变化时，必然跨越两种工作方式。因此反激式变换器常要求能在完全和不完全能量转换方式下稳定工作。本文介绍的TDA1683x是一种电流型IC，因此当使用于反激式变换器中时，可以使能量完全转换型的许多设计问题简化。在不完全能量转换型中，由于传递函数“右半平面零点”，在高频段引入180°相位改变，则电流方式控制不能消除固有不稳定问题，这就要求控制环增益偏离低频段，并要求能降低瞬态响应速度，这些都要通过调整PID常数来实现。同时，能量不完全转换型的传递函数带有低输出阻抗的两个极点系统，输出负载加大时，脉宽仅需轻微增加即可，可以使输出的负载能力增加。在设计过程中，恰当掌握磁性参数，可使电源工作在较大动态范围内。 在采用不完全能量传递方式时，由于出现直流分量，需加气隙，以便增加其动态范围，增加其输出功率。同时在设计时选小的△B，从而可以降低损耗，提高电源的稳定性。一般设变压器传递功率可用下式表示：式中：Ve表示磁体体积，Lp表示气隙长度，Ip1、Ip2为导通周期始、末的瞬时电流值。显然气隙的存在提高了传递的功率（图2阴影部分）。 （a）当磁心气隙很小时，反激变换器中变压器的磁化曲线及传递能量 (b)当磁心气隙很大时，反激变换器中变压器的磁化曲线及传递能量 图2 值得注意的是，增加气隙对由于负载引起的磁饱和有明显的抑制作用，但对于因输入电压过高或开关频率过低引起的磁饱和是无用的。 总之，外加的伏秒值、匝数和磁心面积决定了B轴上的△Bac、直流电流的平均值、匝数和磁路长度决定了H轴上Hac值的位置。为了防止磁饱和，必须有足够的线圈数和磁心面积来平衡外加的伏秒值，必须有足够的气隙来平衡直流分量。这在变压器设计中是非常重要的。 在实际设计中，是通过改变初级电感和调整气隙大小来选择能量传递方式的。经验证明，一个合适的气隙可以使电流瞬时值、效率、噪音都比较合适。气隙的确定，除计算外，还需实际调整，使上面指标达到最佳。 2工作原理 西门子公司最新推出的TDA1683x系列电流型单片开关电源，具有体积小、外围电路简单、温度范围宽的特点，很适用于逆变电源、变频器等电力电子设备的工作电源。这种电流型控制器件工作原理如图3所示。流经MOS管电流的大小和一个给定电压值进行比较，其输出确定了MOS管的导通时间；其中输出电压与给定电压相关。为了简化外部电路，MOS管的电流检测电阻直接集成在IC内部。同时，确定单片电源频率的振荡电阻和电容，也集成于IC内。为了尽量降低温度对芯片工作的影响，采取了专门的温度补偿措施，并尽量降低电阻的误差。 下面，以TDA16833为例分析其内部结构的功能。 图3TDA16831－9系列电流型单片开关电源工作原理 （1）起动电路（UVLO）：该...
