高灵敏无线探听器电路资料

高灵敏无线探听器电路资料_第1页
1/2
高灵敏无线探听器电路资料_第2页
2/2

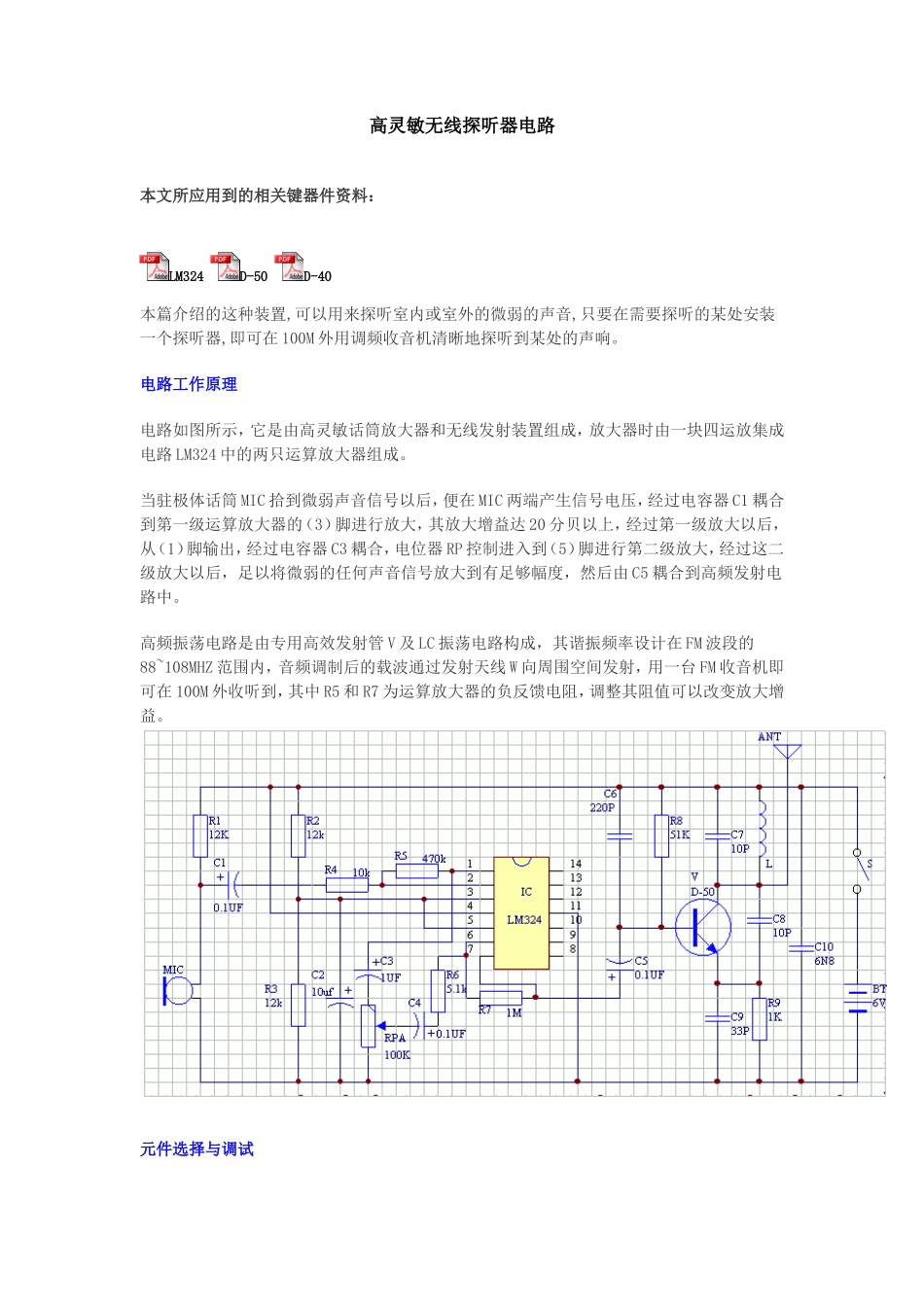

高灵敏无线探听器电路本文所应用到的相关键器件资料:LM324 D-50 D-40 本篇介绍的这种装置,可以用来探听室内或室外的微弱的声音,只要在需要探听的某处安装一个探听器,即可在 100M 外用调频收音机清晰地探听到某处的声响。 电路工作原理电路如图所示,它是由高灵敏话筒放大器和无线发射装置组成,放大器时由一块四运放集成电路 LM324 中的两只运算放大器组成。当驻极体话筒 MIC 拾到微弱声音信号以后,便在 MIC 两端产生信号电压,经过电容器 C1 耦合到第一级运算放大器的(3)脚进行放大,其放大增益达 20 分贝以上,经过第一级放大以后,从(1)脚输出,经过电容器 C3 耦合,电位器 RP 控制进入到(5)脚进行第二级放大,经过这二级放大以后,足以将微弱的任何声音信号放大到有足够幅度,然...
