建筑建材行业新基建BIPV和抽水蓄能行业分析

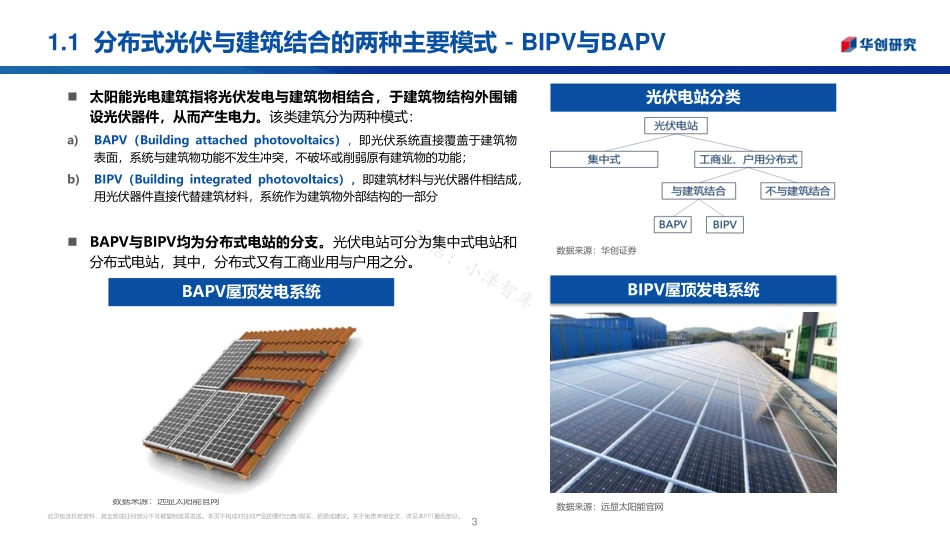

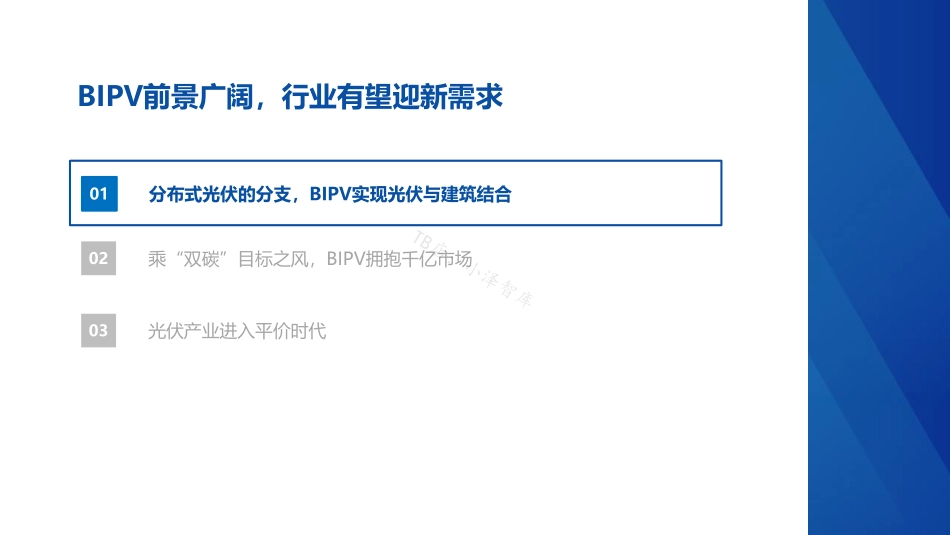

www.hczq.com@2021华创 版权所有新基建：BIPV和抽水蓄能行业分析TB店：小泽智库目录分布式光伏的分支，BIPV实现光伏与建筑结合光伏产业进入平价时代0103BIPV前景广阔，行业有望迎新需求乘“双碳”目标之风，BIPV拥抱千亿市场02TB店：小泽智库eWaXzWhUkWaZxUpOmNrRaQ8Q6MmOmMmOsQfQnNoNeRnNnM9PrQqQuOmPoPNZmRnP此页包含机密资料，其全部或任何部分不可被复制或再发送。本页不构成对任何产品的要约出售/购买、招揽或建议。关于免责声明全文，详见本PPT最后部分。 31.1 分布式光伏与建筑结合的两种主要模式－BIPV与BAPV太阳能光电建筑指将光伏发电与建筑物相结合，于建筑物结构外围铺设光伏器件，从而产生电力。该类建筑分为两种模式：a)BAPV（Building attached photovoltaics），即光伏系统直接覆盖于建筑物表面，系统与建筑物功能不发生冲突，不破坏或削弱原有建筑物的功能；b)BIPV（Building integrated photovoltaics），即建筑材料与光伏器件相结成，用光伏器件直接代替建筑材料，系统作为建筑物外部结构的一部分BAPV与BIPV均为分布式电站的分支。光伏电站可分为集中式电站和分布式电站，其中，分布式又有工商业用与户用之分。BAPV屋顶发电系统BIPV屋顶发电系统数据来源：远显太阳能官网数据来源：远显太阳能官网光伏电站分类数据来源：华创证券 TB店：小泽智库此页包含机密资料，其全部或任何部分不可被复制或再发送。本页不构成对任何产品的要约出售/购买、招揽或建议。关于免责声明全文，详见本PPT最后部分。 4对比BAPV系统BIPV系统建筑外观对比在彩色压型金属板上面后期安装支架和光伏电池板，屋面较凌乱，整体性较差。把太阳能利用纳入建筑总体设计，把光伏发电组件单元板和检修走道板直接作为屋面板，可通过相关设计将接线盒、连接线等隐藏在组件和踏板下方。既防阳光直射和雨水侵蚀，又不影响建筑物外观。设计寿命对比光伏发电组件全部处于露天环境，寿命一般在20年，最多不超过25年。光伏发电组件只有屋面暴露在外，有良好的密封环境。BIPV光伏组件用PVB胶封装，具有透明、耐热、耐寒、耐湿，机械强度高等特性，使系统能达到50年甚至更长的使用寿命。屋面受力对比压型金属板与后置光伏电池板的受力复杂，两者之间既有风载正压也有负压，光伏电池板受力通过支架传递到压型金属板，长期的风载作用和变形会产生疲劳效应，影响结构安全。作为单纯的屋面，结构受力清晰，结构安全性高。该系统采用双面玻璃组件，能够满足屋面安全性要求。防水可靠性对比在压型金属板屋顶安装完毕后，后期屋面二次上人安装光伏组件等设备，会因为吊装、施工踩踏、长期光伏自重荷载和局部设备超载，从而造成压型金属板永久沉降形变，造成后期隐患性漏水并且难于检修和发现漏点。主要采用憎水性玻璃面板与主水槽、防水密封等形成屋面防排水系统，屋面构造、泛水包边、采光带等采用模块化组合构成，主水槽等受力构件采用卡扣式零穿孔连接，组件与组件( 或踏板) 间使用可靠的密封扣条进行固定和密封，泛水包边采用对焊连接，有效避免漏水的隐患。施工难度和速度对比分二期施工，施工周期长，直立锁边铝镁锰屋面板施工难度大。施工难度小，安装速度快，工程进度有保障，以1万平方米主屋面为例，20人15天左右即可完成组件安装和屋面的整体密封工作。屋面运营维护对比施工检修中多次踩踏，屋面变形大，漏水隐患多，维修难度大。同步设计、施工，对屋面构件形成保护，不造成二次施工踩踏破坏。以单块电池组件为单元模块化设计安装，可随意拆卸、修葺，检修维护方便; 屋面根据合理运维半径设置的检修走道踏板，保护了屋面的完整性。┃BIPV与BAPV对比数据来源：北极星太阳能光伏网，华创证券1.1 分布式光伏与建筑结合的两种主要模式－BIPV与BAPV TB店：小泽智库此页包含机密资料，其全部或任何部分不可被复制或再发送。本页不构成对任何产品的要约出售/购买、招揽或建议。关于免责声明全文，详见本PPT最后部分。 51.2 BIPV项目运作及发电模式• 对于分布式业主来说，开发电站的商业模式主要有全款安装、贷款安装以及屋顶租赁。• 在业主确定商业模式后，无论投资方为业主或是能源...
