污水处理厂设计原理与建设

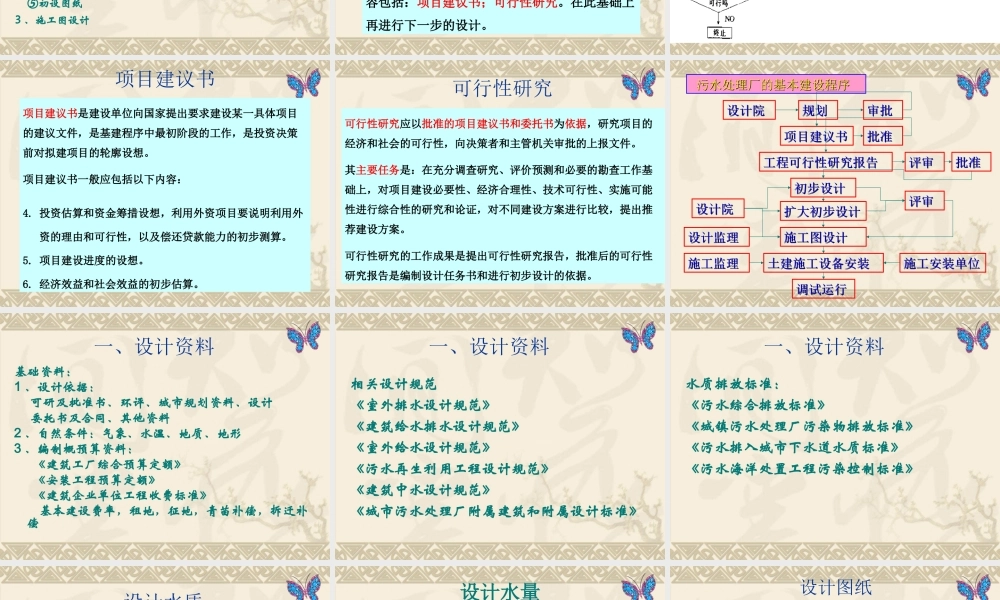

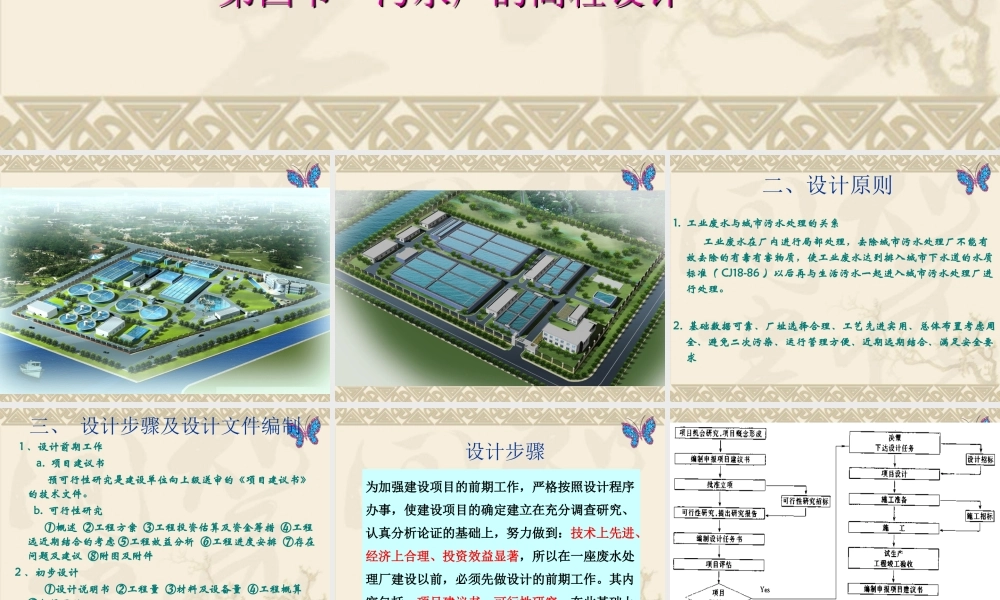

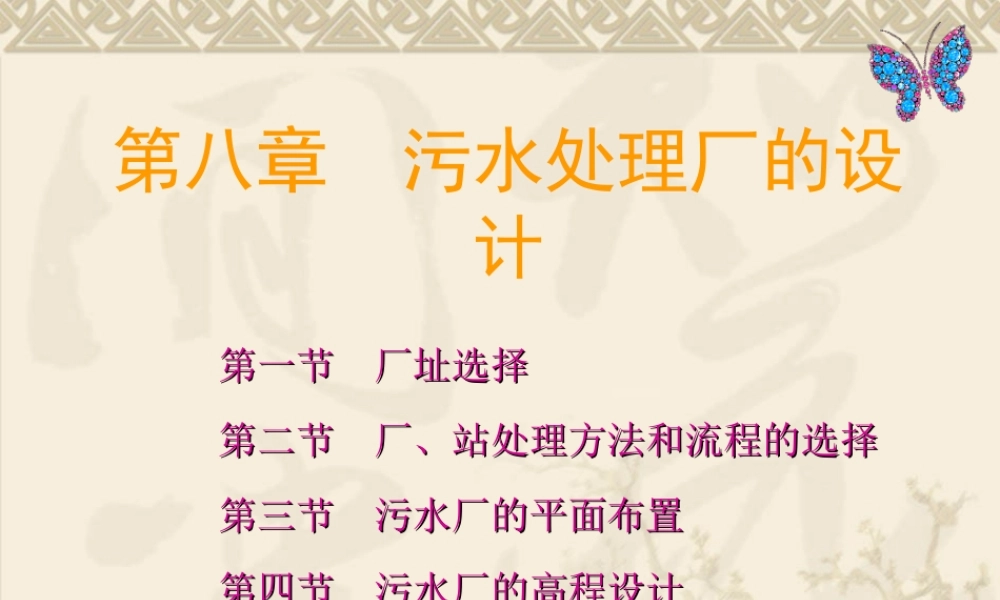

第八章 污水处理厂的设计第一节 厂址选择第一节 厂址选择第二节 厂、站处理方法和流程的选择第二节 厂、站处理方法和流程的选择第三节 污水厂的平面布置第三节 污水厂的平面布置第四节 污水厂的高程设计第四节 污水厂的高程设计 二、设计原则1. 工业废水与城市污水处理的关系 工业废水在厂内进行局部处理，去除城市污水处理厂不能有效去除的有毒有害物质，使工业废水达到排入城市下水道的水质标准（ CJ18-86 ）以后再与生活污水一起进入城市污水处理厂进行处理。2. 基础数据可靠、厂址选择合理、工艺先进实用、总体布置考虑周全、避免二次污染、运行管理方便、近期远期结合、满足安全要求 三、 设计步骤及设计文件编制 1 、设计前期工作 a. 项目建议书 预可行性研究是建设单位向上级送审的《项目建议书》的技术文件。 b. 可行性研究 ①概述 ②工程方案 ③工程投资估算及资金筹措 ④工程远近期结合的考虑 ⑤工程效益分析 ⑥工程进度安排 ⑦存在问题及建议 ⑧附图及附件2 、初步设计 ①设计说明书 ②工程量 ③材料及设备量 ④工程概算 ⑤初设图纸3 、施工图设计 设计步骤为加强建设项目的前期工作，严格按照设计程序办事，使建设项目的确定建立在充分调查研究、认真分析论证的基础上，努力做到：技术上先进、经济上合理、投资效益显著，所以在一座废水处理厂建设以前，必须先做设计的前期工作。其内容包括：项目建议书；可行性研究。在此基础上再进行下一步的设计。 项目建议书项目建议书是建设单位向国家提出要求建设某一具体项目的建议文件，是基建程序中最初阶段的工作，是投资决策前对拟建项目的轮廓设想。项目建议书一般应包括以下内容：1.建设项目提出的必要性和依据，需引进技术和进口设备的项目，应说明国内外技术差距、概括引进和进口的理由。2.项目内容范围，拟建规模和建设地点的初步设想。3.资源情况、建设条件、协作关系，需引进技术和进口设备的要做出引进国别、厂商的初步分析和比较。4. 投资估算和资金筹措设想，利用外资项目要说明利用外资的理由和可行性，以及偿还贷款能力的初步测算。5. 项目建设进度的设想。6. 经济效益和社会效益的初步估算。 可行性研究可行性研究应以批准的项目建议书和委托书为依据，研究项目的经济和社会的可行性，向决策者和主管机关审批的上报文件。其主要任务是：在充分调查研究、评价预测和必要的勘查工作基础上，对项目建设必要性、经济合理性、技术可行性、实施可能性进行综合性的研究和论证，对不同建设方案进行比较，提出推荐建设方案。可行性研究的工作成果是提出可行性研究报告，批准后的可行性研究报告是编制设计任务书和进行初步设计的依据。 污水处理厂的基本建设程序 污水处理厂的基本建设程序规划规划项目建议书项目建议书工程可行性研究报告工程可行性研究报告初步设计初步设计扩大初步设计扩大初步设计施工图设计施工图设计土建施工设备安装土建施工设备安装设计院设计院审批审批批准批准评审评审评审评审设计监理设计监理施工监理施工监理设计院设计院调试运行调试运行批准批准施工安装单位施工安装单位 一、设计资料基础资料：1 、设计依据： 可研及批准书、环评、城市规划资料、设计 委托书及合同、其他资料2 、自然条件：气象、水温、地质、地形3 、编制概预算资料： 《建筑工厂综合预算定额》 《安装工程预算定额》 《建筑企业单位工程收费标准》 基本建设费率，租地，征地，青苗补偿，拆迁补偿 一、设计资料相关设计规范《室外排水设计规范》《建筑给水排水设计规范》《室外给水设计规范》《污水再生利用工程设计规范》《建筑中水设计规范》《城市污水处理厂附属建筑和附属设计标准》 一、设计资料水质排放标准：《污水综合排放标准》《城镇污水处理厂污染物排放标准》《污水排入城市下水道水质标准》《污水海洋处置工程污染控制标准》 设计水质1. 生活污水的 BOD5和 SS 设计值 BOD5=20~35g/ （人• d ） SS=30~50g/ （人• d ）2. 工业废水 BOD5 和 SS 值折合成人口当量计算3. 设计水质浓度 S式中： S—— 某污染物质在污水中...
