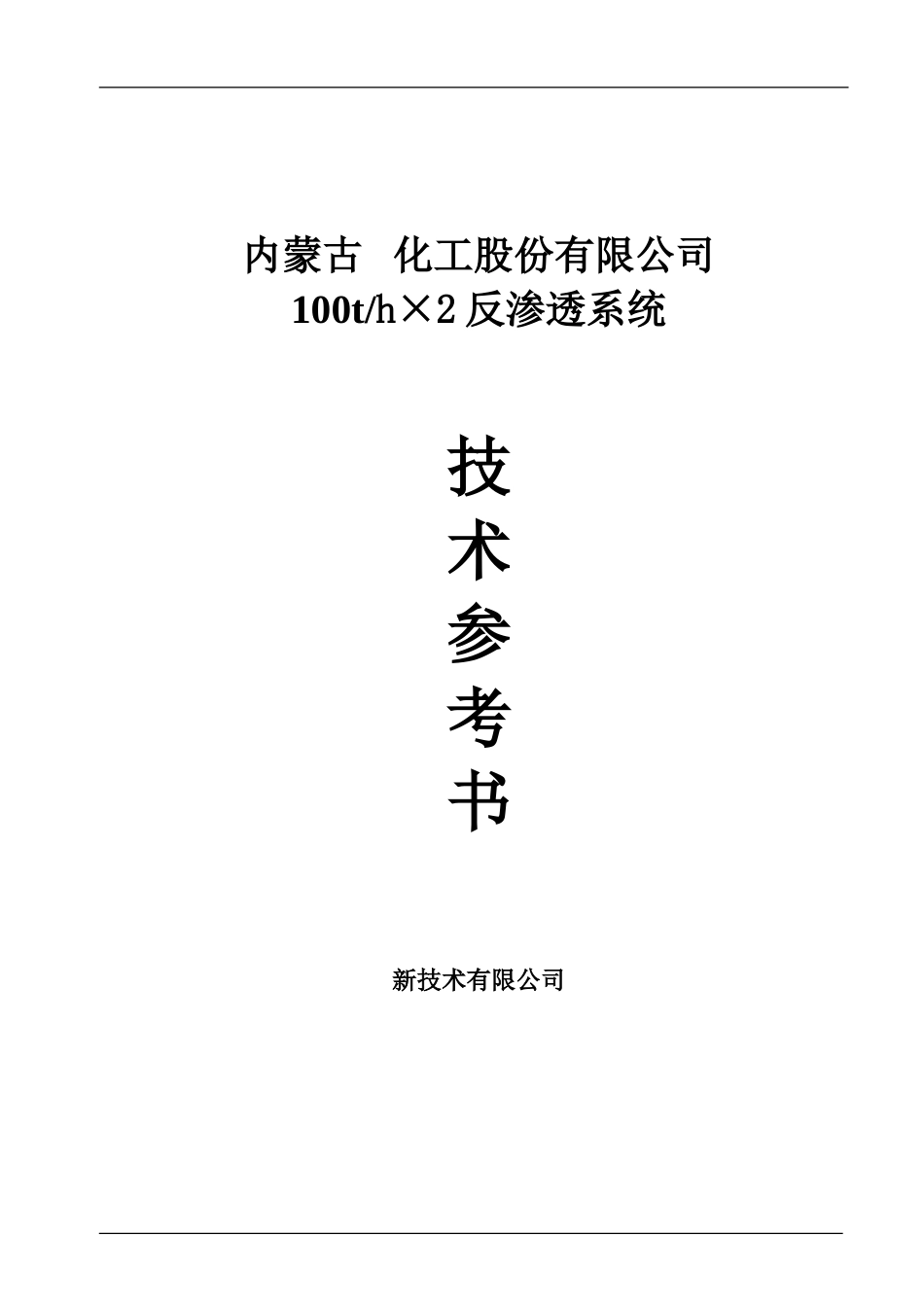

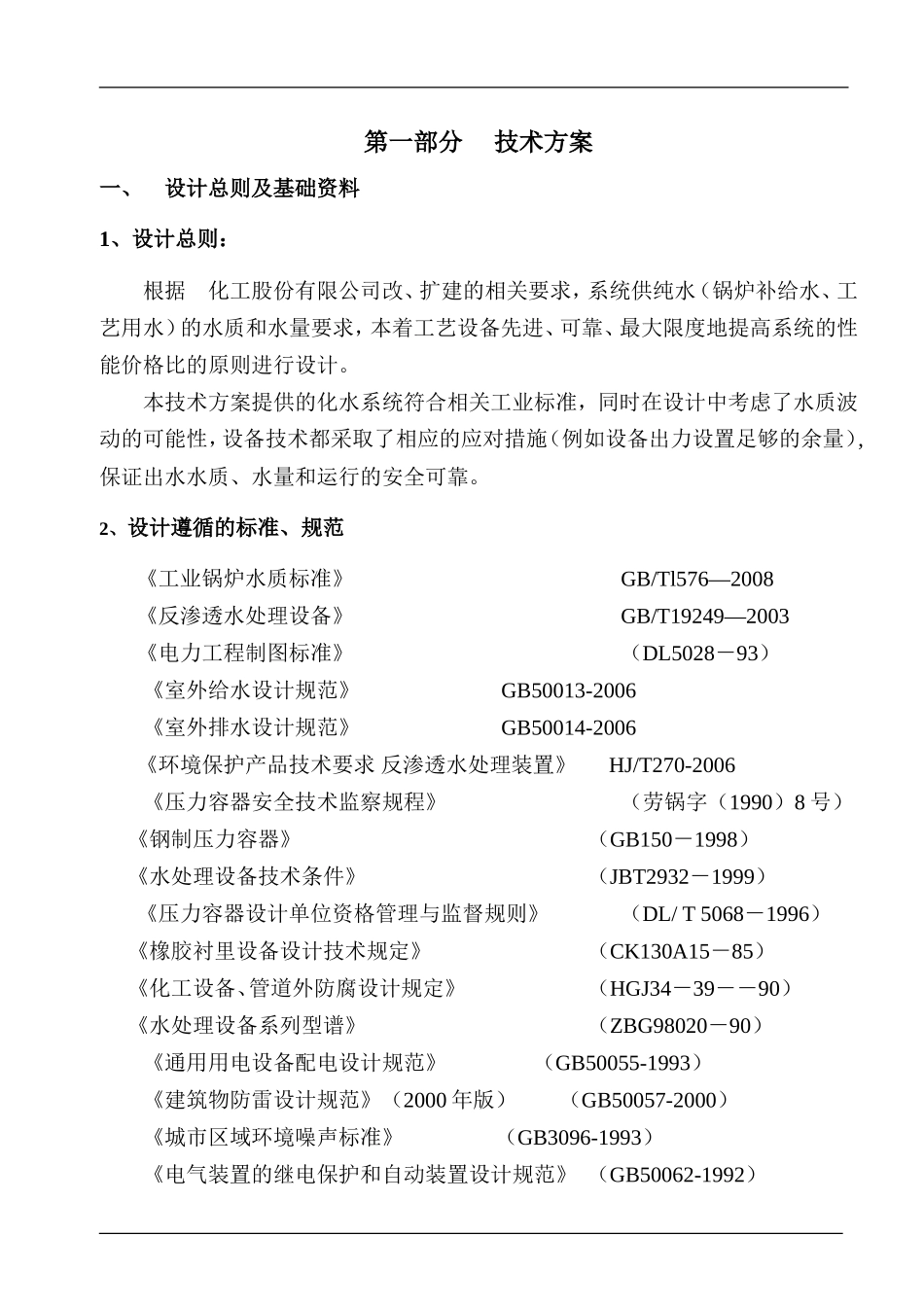

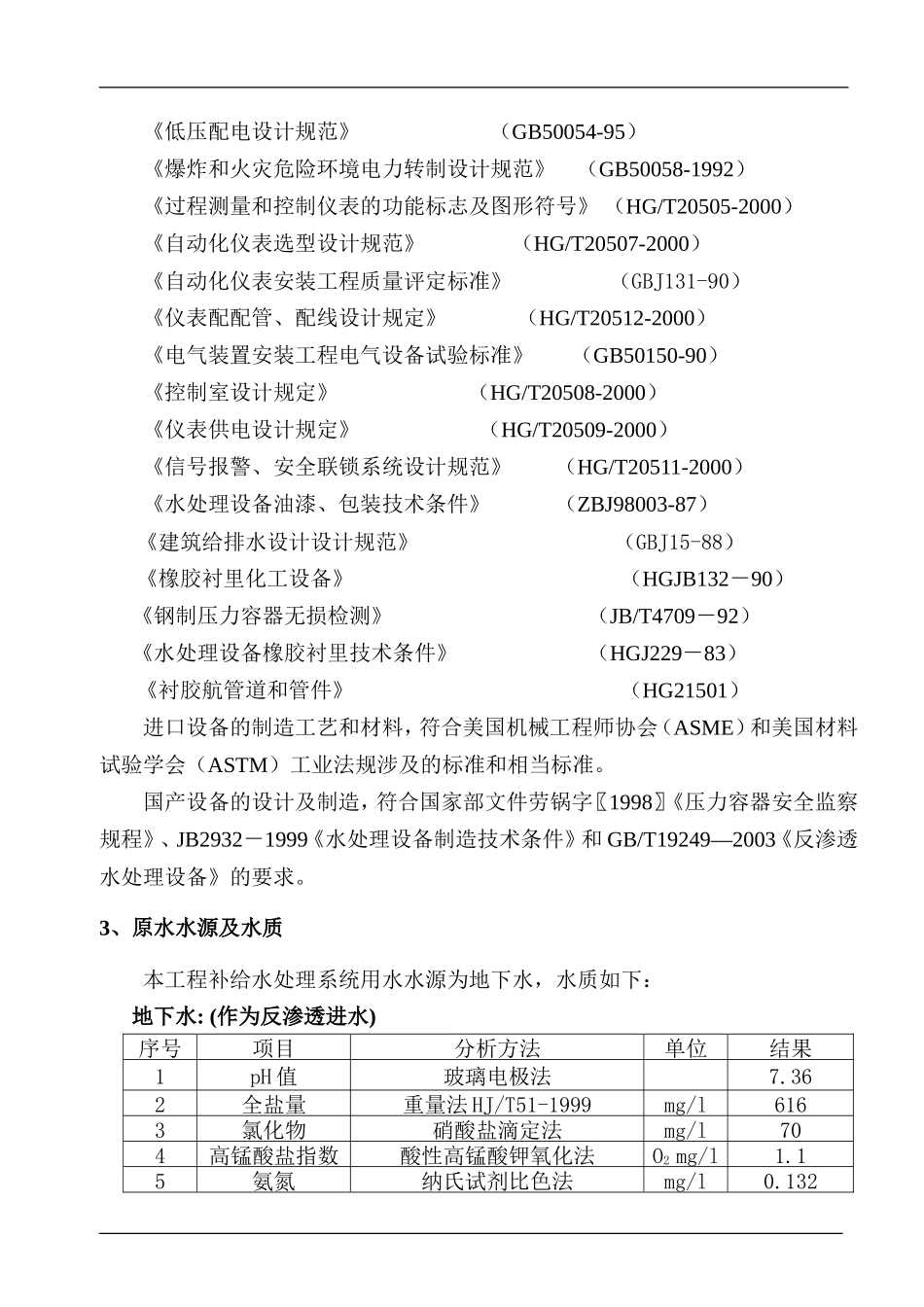

内蒙古 化工股份有限公司100t/h×2 反渗透系统技术参考书新技术有限公司第一部分技术方案一、设计总则及基础资料1、设计总则：根据 化工股份有限公司改、扩建的相关要求，系统供纯水（锅炉补给水、工艺用水）的水质和水量要求，本着工艺设备先进、可靠、最大限度地提高系统的性能价格比的原则进行设计。本技术方案提供的化水系统符合相关工业标准，同时在设计中考虑了水质波动的可能性，设备技术都采取了相应的应对措施（例如设备出力设置足够的余量）,保证出水水质、水量和运行的安全可靠。2、设计遵循的标准、规范《工业锅炉水质标准》 GB/Tl576—2008《反渗透水处理设备》 GB/T19249—2003《电力工程制图标准》（DL5028－93）《室外给水设计规范》 GB50013-2006《室外排水设计规范》 GB50014-2006《环境保护产品技术要求 反渗透水处理装置》 HJ/T270-2006《压力容器安全技术监察规程》（劳锅字（1990）8 号）《钢制压力容器》（GB150－1998）《水处理设备技术条件》（JBT2932－1999）《压力容器设计单位资格管理与监督规则》（DL/ T 5068－1996）《橡胶衬里设备设计技术规定》（CK130A15－85）《化工设备、管道外防腐设计规定》（HGJ34－39――90）《水处理设备系列型谱》（ZBG98020－90）《通用用电设备配电设计规范》 （GB50055-1993）《建筑物防雷设计规范》（2000 年版） （GB50057-2000）《城市区域环境噪声标准》 （GB3096-1993）《电气装置的继电保护和自动装置设计规范》 （GB50062-1992）《低压配电设计规范》 （GB50054-95）《爆炸和火灾危险环境电力转制设计规范》 （GB50058-1992）《过程测量和控制仪表的功能标志及图形符号》 （HG/T20505-2000）《自动化仪表选型设计规范》 （HG/T20507-2000）《自动化仪表安装工程质量评定标准》 （GBJ131-90）《仪表配配管、配线设计规定》 （HG/T20512-2000）《电气装置安装工程电气设备试验标准》 （GB50150-90）《控制室设计规定》 （HG/T20508-2000）《仪表供电设计规定》 （HG/T20509-2000）《信号报警、安全联锁系统设计规范》 （HG/T20511-2000）《水处理设备油漆、包装技术条件》 （ZBJ98003-87）《建筑给排水设计设计规范》 （GBJ15-88）《橡胶衬里化工设备》（HGJB132－90）《钢制压力容器无损检测》（JB/T4709－92）《水处理设备橡胶衬里技术条件》（HGJ229－83）《衬胶航管道和管件》（HG21501）进口设备的制造工艺和材料，符合美国机械工程师协会（ASME）和美国材料试验学会（ASTM）工业法规涉及的标准和相当标准。国产设备的设计及制造，符合国家部文件劳锅字〖1998〗《压力容器安全监察规程》、JB2932－1999《水处理设备制造技术条件》和 GB/T19249—2003《反渗透水处理设备》的要求。3、原水水源及水质本工程补给水处理系统用水水源为地下水，水质如下：地下水: (作为反渗透进水)序号项目分析方法单位结果1pH 值玻璃电极法7.362全盐量重量法 HJ/T51-1999mg/l6163氯化物硝酸盐滴定法mg/l704高锰酸盐指数酸性高锰酸钾氧化法O2 mg/l1.15氨氮纳氏试剂比色法mg/l0.1326铜火焰原子吸收法mg/l0.05L7锌火焰原子吸收法mg/l0.02L8氟化物离子选择电极法mg/l0.229硒石墨炉原子吸收分光光度法mg/l0.5×10-3L10砷原子荧光法mg/l0.5×10-311汞原子荧光法mg/l0.01×10-312镉石墨炉原子吸收法mg/l0.10×10-3L13铬(六价)二苯碳酰二肼分光光度法mg/l0.004L14铅石墨炉原子吸收法mg/l1.0×10-3L15氰化物异烟酸-吡唑啉酮比色法mg/l0.00416挥发酚蒸馏后 4-氨基安替比林分光光度法mg/l0.00217阴离子表面活性剂亚甲蓝分光光度法mg/l0.05L18硫酸盐铬酸钡光度法mg/l7519粪大肠菌多管发酵法\滤膜法--20电导电极法us/cm750us/cm注：当检测数据结果低于分析方法最低检出限时用“最低检出限+L”表示。4、产水水质指标4.1 锅炉补给水水质要求：执行 GB/T1576-2008《工业锅炉水质》标准。4.2 工艺用水要求：序号项目单位要求1电导率us/cm≤52Ca+Mgppm≤0.13二氧化硅ppm≤0.14Suspended solidppm≤0.55Feppm≤0.056Alppm≤0.02L7Hgppm≤0.58Heavy Metalsppm≤0.059CLppm≤1.010TOCppm≤1.011pH7-8.55、现...
