污水处理节能减排设计方案

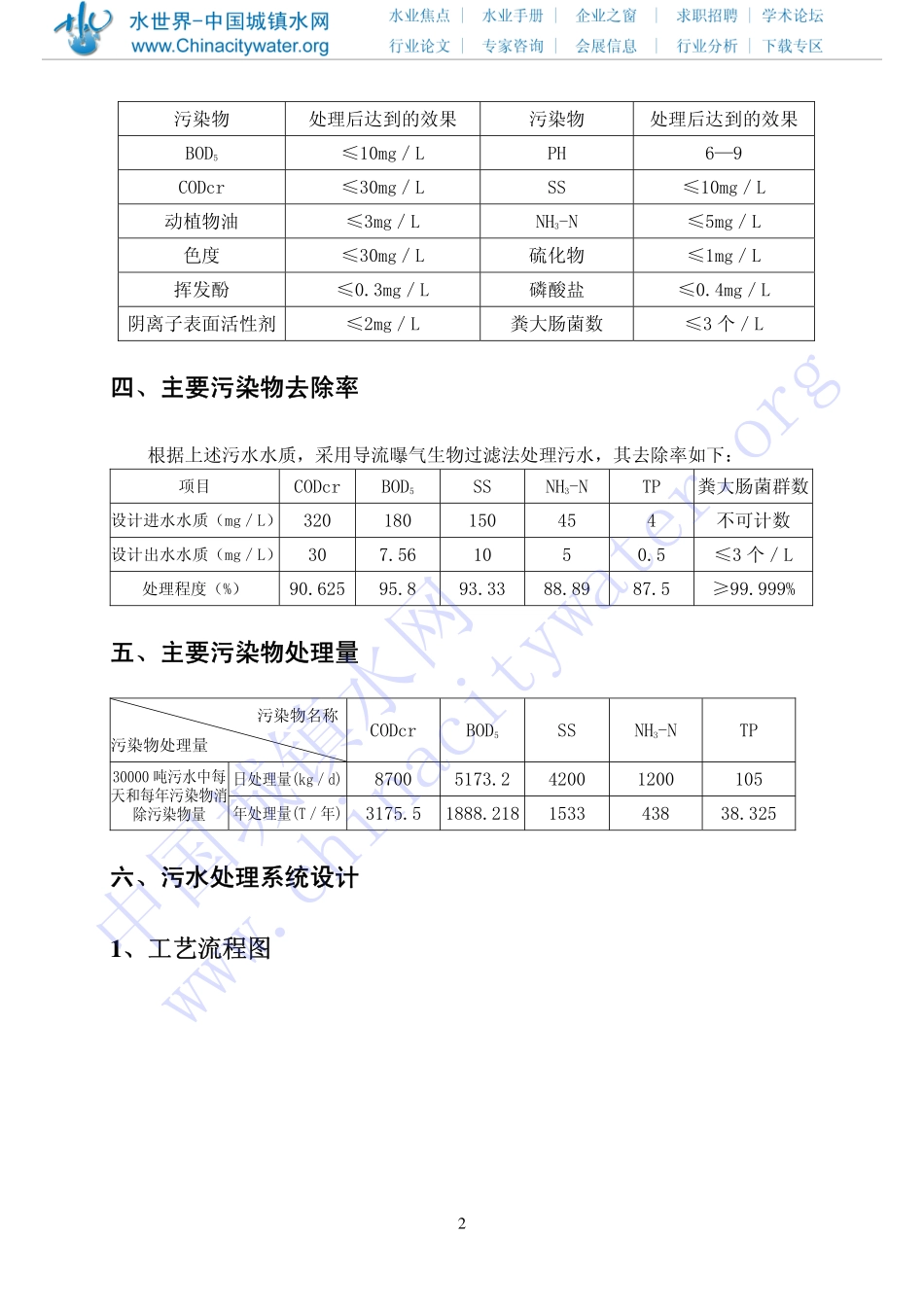

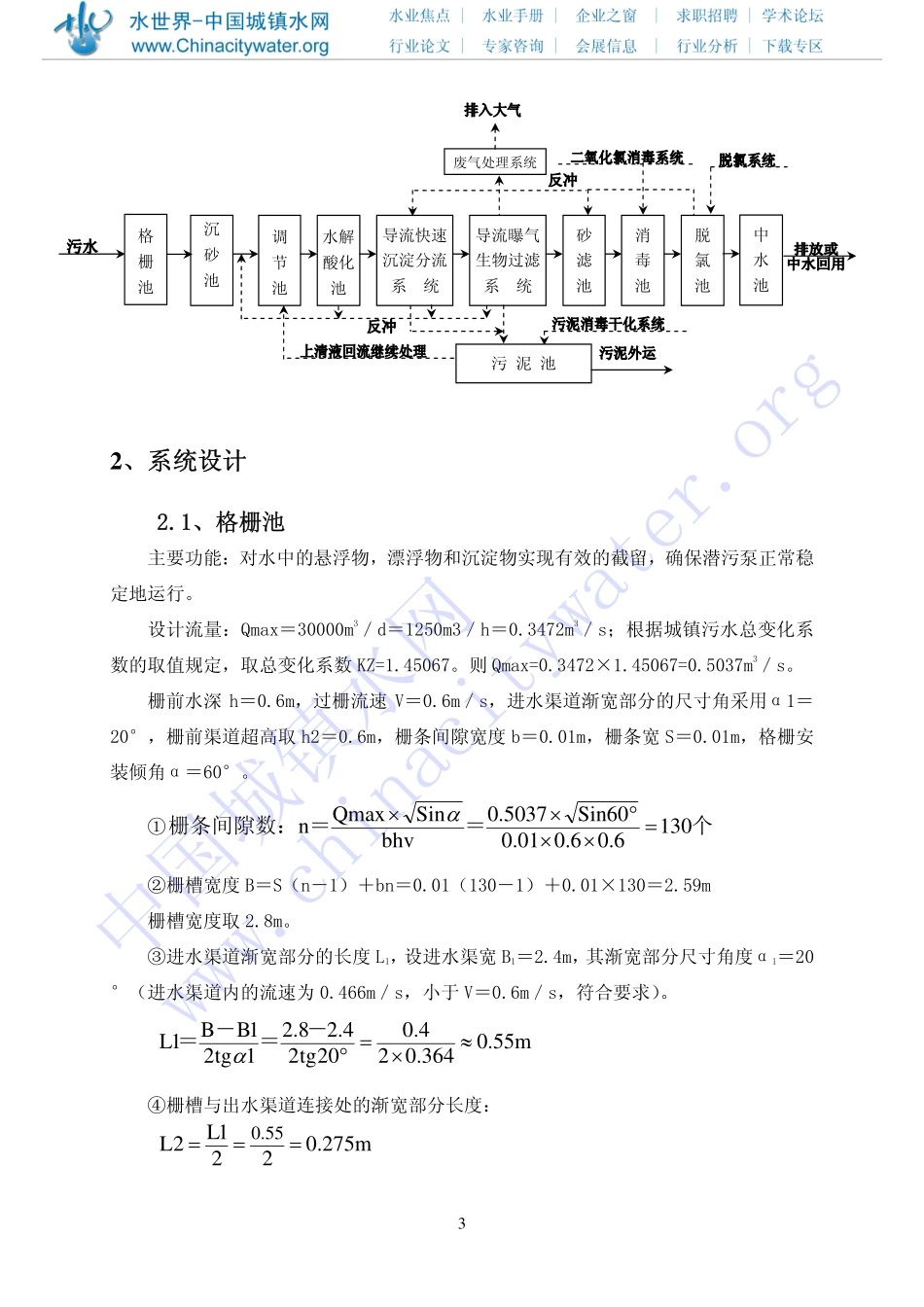

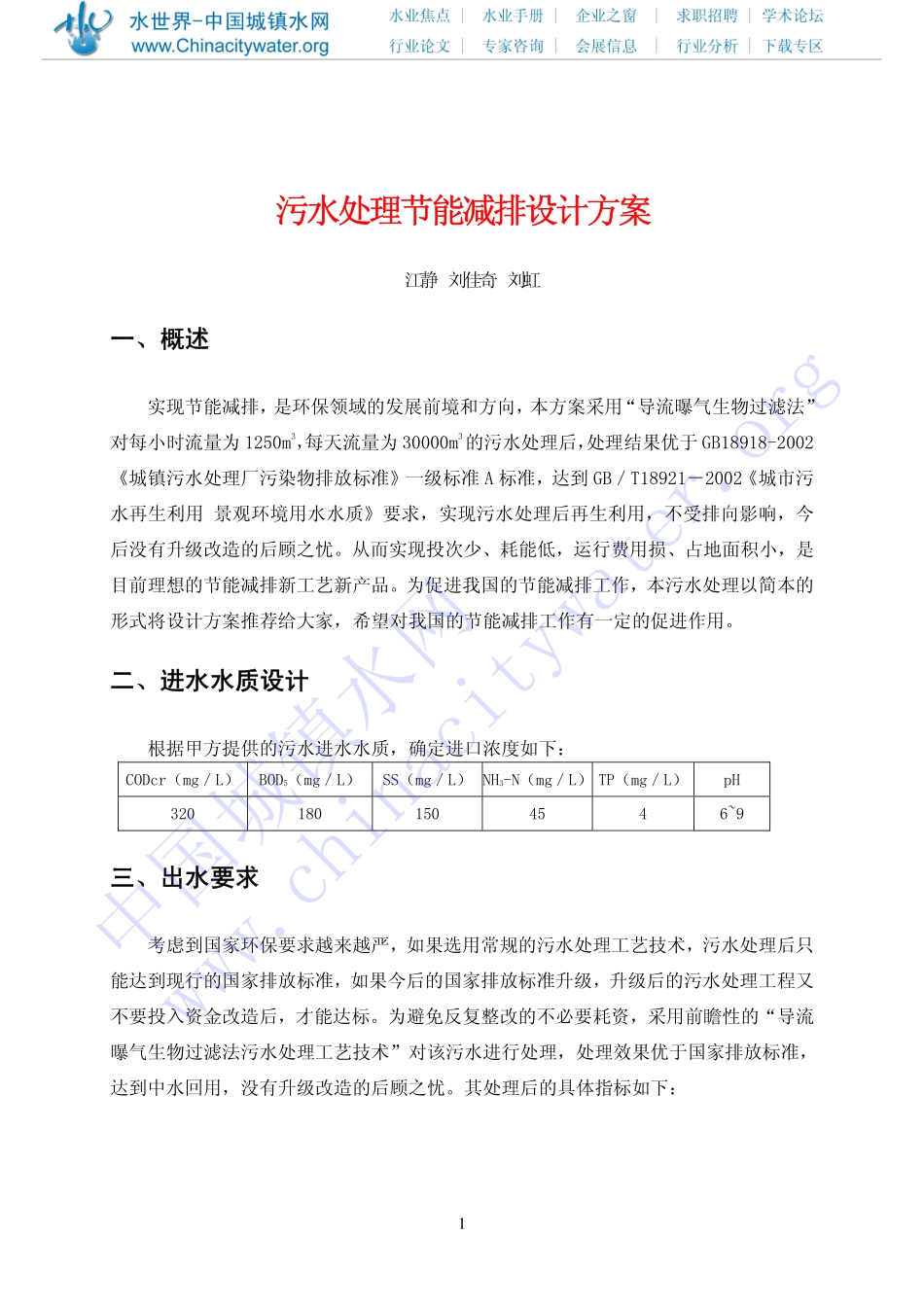

1 污水处理节能减排设计方案 江静 刘佳奇 刘虹 一、概述 实现节能减排，是环保领域的发展前境和方向，本方案采用“导流曝气生物过滤法”对每小时流量为 1250m3，每天流量为 30000m3的污水处理后，处理结果优于 GB18918-2002《城镇污水处理厂污染物排放标准》一级标准 A 标准，达到 GB／T18921－2002《城市污水再生利用 景观环境用水水质》要求，实现污水处理后再生利用，不受排向影响，今后没有升级改造的后顾之忧。从而实现投次少、耗能低，运行费用损、占地面积小，是目前理想的节能减排新工艺新产品。为促进我国的节能减排工作，本污水处理以简本的形式将设计方案推荐给大家，希望对我国的节能减排工作有一定的促进作用。 二、进水水质设计 根据甲方提供的污水进水水质，确定进口浓度如下： CODcr（mg／L） BOD5（mg／L） SS（mg／L） NH3-N（mg／L） TP（mg／L） pH 320 180 150 45 4 6~9 三、出水要求 考虑到国家环保要求越来越严，如果选用常规的污水处理工艺技术，污水处理后只能达到现行的国家排放标准，如果今后的国家排放标准升级，升级后的污水处理工程又不要投入资金改造后，才能达标。为避免反复整改的不必要耗资，采用前瞻性的“导流曝气生物过滤法污水处理工艺技术”对该污水进行处理，处理效果优于国家排放标准，达到中水回用，没有升级改造的后顾之忧。其处理后的具体指标如下： 中国城镇水网www.chinacitywater.org 2污染物 处理后达到的效果 污染物 处理后达到的效果 BOD5 ≤10mg／L PH 6—9 CODcr ≤30mg／L SS ≤10mg／L 动植物油 ≤3mg／L NH3-N ≤5mg／L 色度 ≤30mg／L 硫化物 ≤1mg／L 挥发酚 ≤0.3mg／L 磷酸盐 ≤0.4mg／L 阴离子表面活性剂≤2mg／L 粪大肠菌数 ≤3 个／L 四、主要污染物去除率 根据上述污水水质，采用导流曝气生物过滤法处理污水，其去除率如下： 项目 CODcr BOD5 SS NH3-N TP 粪大肠菌群数设计进水水质（mg／L）320 180 150 45 4 不可计数 设计出水水质（mg／L）30 7.56 10 5 0.5 ≤3 个／L 处理程度（%） 90.625 95.8 93.33 88.89 87.5 ≥99.999% 五、主要污染物处理量 污染物名称 污染物处理量 CODcr BOD5 SS NH3-N TP 日处理量(kg／d) 8700 5173.2 4200 1200 105 30000 吨污水中每天和每年污染物消除污染物量 年处理量(T／年) 3175.5 1888.2181533 438 38.325 六、污水处理系统设计 1、工艺流程图 中国城镇水网www.chinacitywater.org 3 2、系统设计 2.1、格栅池 主要功能：对水中的悬浮物，漂浮物和沉淀物实现有效的截留，确保潜污泵正常稳定地运行。 设计流量：Qmax＝30000m3／d＝1250m3／h＝0.3472m3／s；根据城镇污水总变化系数的取值规定，取总变化系数 KZ=1.45067。则 Qmax=0.3472×1.45067=0.5037m3／s。 栅前水深 h＝0.6m，过栅流速 V＝0.6m／s，进水渠道渐宽部分的尺寸角采用α1＝20°，栅前渠道超高取 h2＝0.6m，栅条间隙宽度 b＝0.01m，栅条宽 S＝0.01m，格栅安装倾角α＝60°。 ①个＝＝栅条间隙数：1306.06.001.0Sin605037.0bhvSinQmaxn=××°××α ②栅槽宽度 B＝S（n－1）＋bn＝0.01（130－1）＋0.01×130＝2.59m 栅槽宽度取 2.8m。 ③进水渠道渐宽部分的长度 L1，设进水渠宽 B1＝2.4m，其渐宽部分尺寸角度α1＝20°（进水渠道内的流速为 0.466m／s，小于 V＝0.6m／s，符合要求）。 m55.0364.024.020tg24.22.81tg21BB1L≈×=°－＝－＝α ④栅槽与出水渠道连接处的渐宽部分长度： m275.0221L2L55.0=== 沉 砂 池 调 节 池 导流曝气生物过滤系 统消毒池脱 氯 池 废气处理系统污 泥 池 砂滤池水解酸化 池 导流快速沉淀分流系 统中水池格 栅 池 中国城镇水网www.chinacitywater.org 4⑤通过格栅的水头损失（h1），设栅条断面为锐边矩形断面 B＝2.42，K＝3。 m119.0360Sin8.926.001.001.042.2KSing2VbSBh2234341＝）（）（＝×°××=××α ⑥栅后总高度（H）：H＝h+h1+h2＝0.6＋0.119＋0.6＝1.319m ⑦栅槽总长度 L： m015.369.00.15.0275.05...
