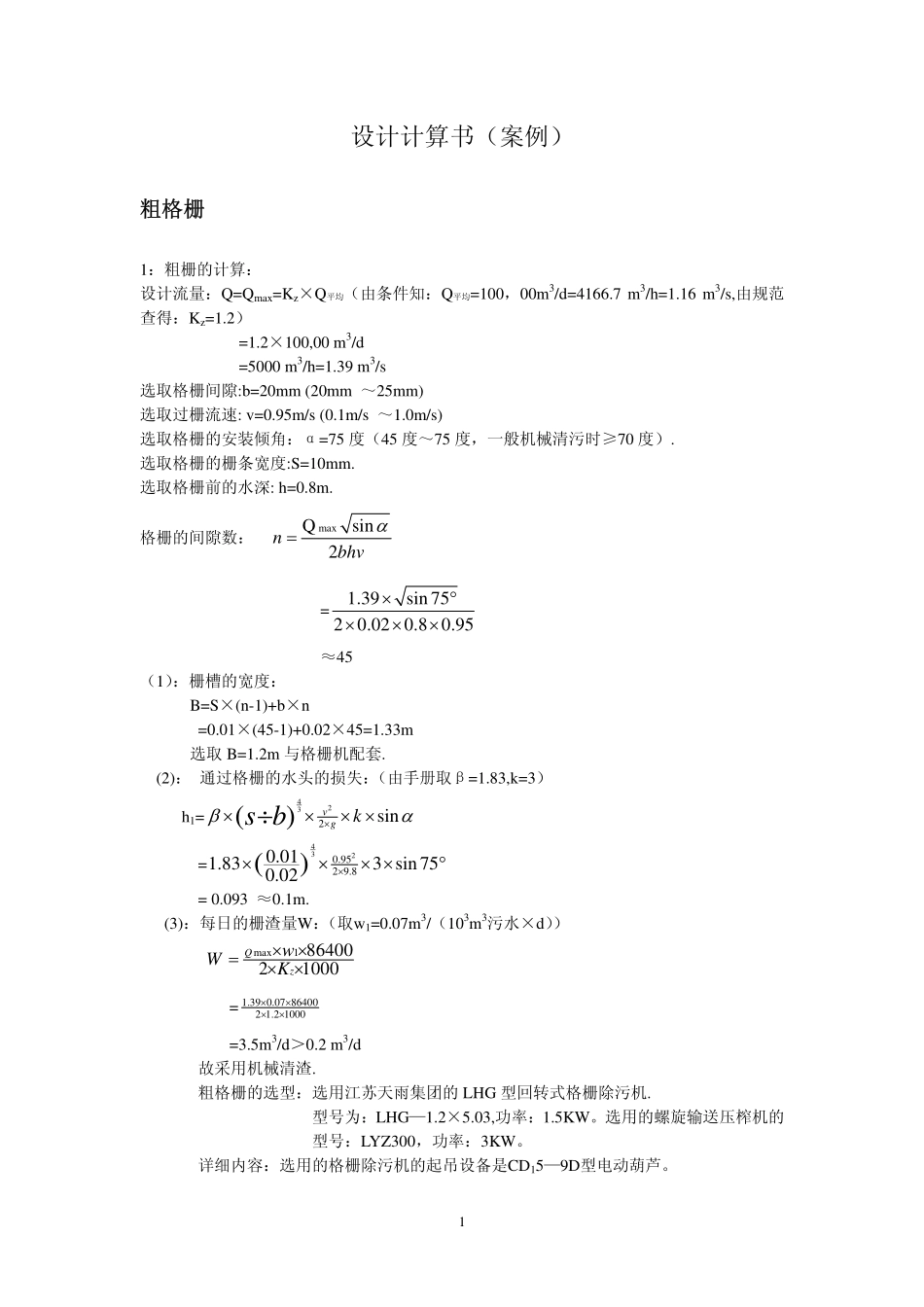

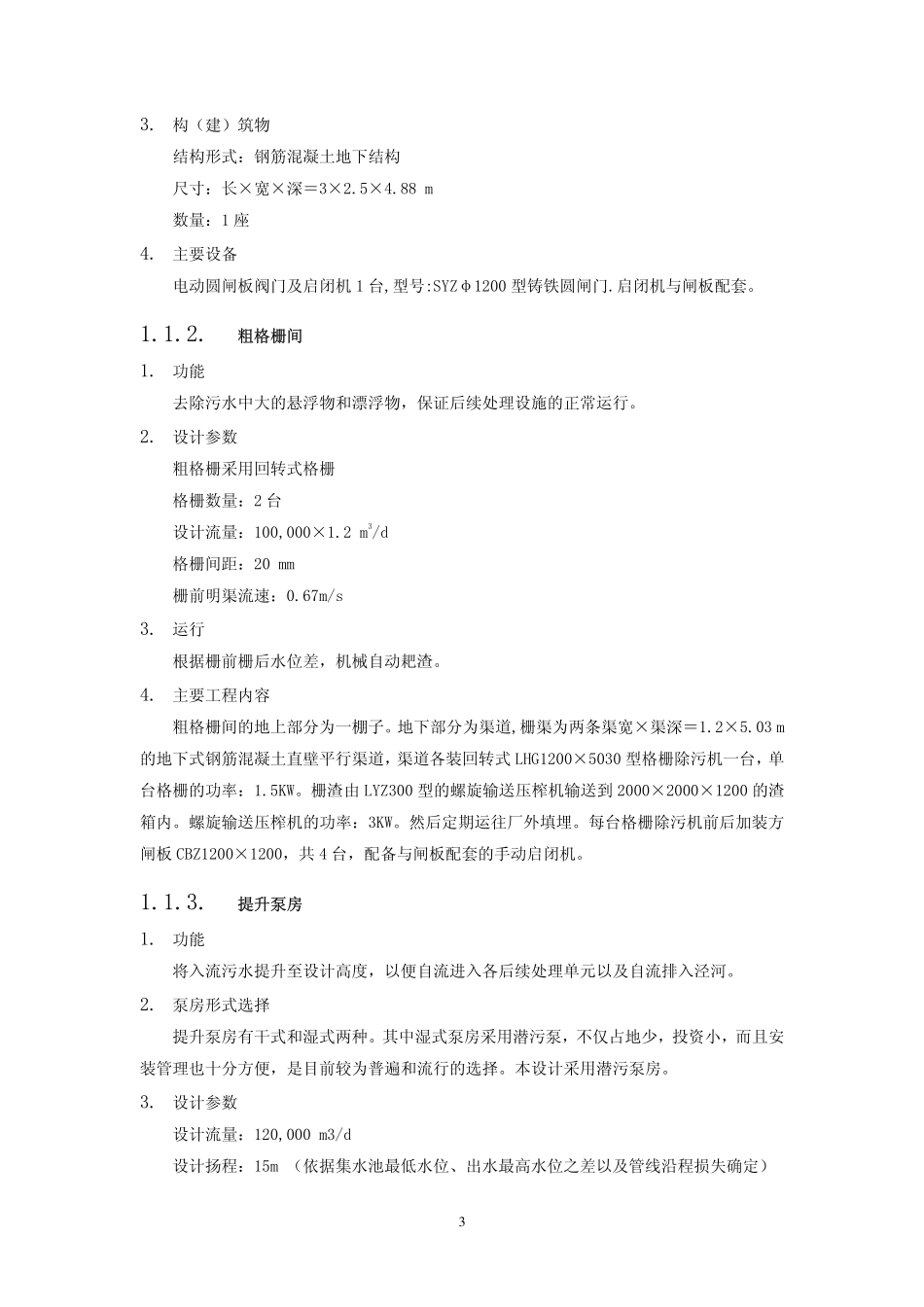

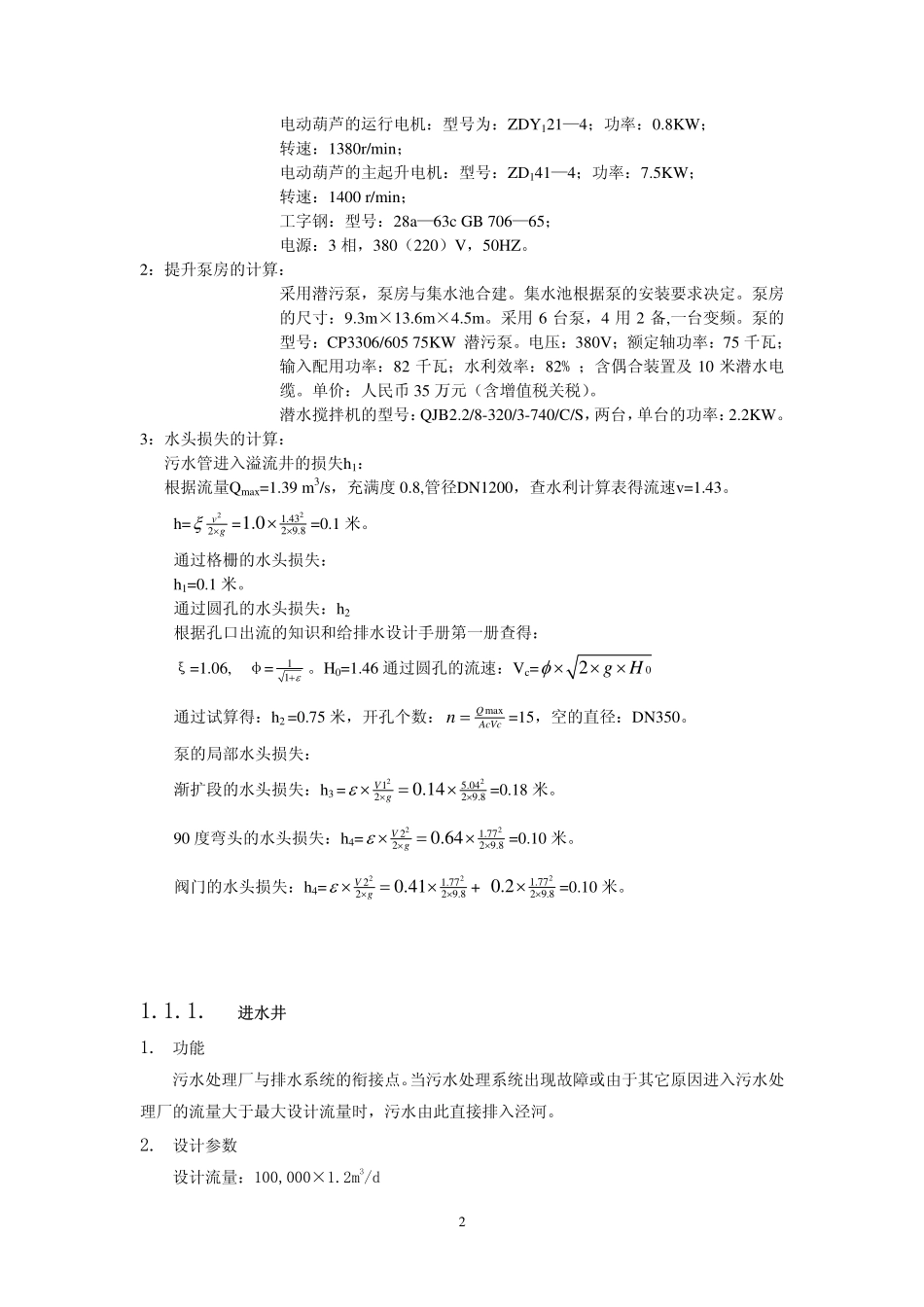

设计计算书（案例） 粗格栅 1：粗栅的计算： 设计流量：Q=Qmax=Kz×Q平均（由条件知：Q平均=100，00m3/d=4166.7 m3/h=1.16 m3/s,由规范查得：Kz=1.2） =1.2×100,00 m3/d =5000 m3/h=1.39 m3/s 选取格栅间隙:b=20mm (20mm ～25mm) 选取过栅流速: v=0.95m/s (0.1m/s ～1.0m/s) 选取格栅的安装倾角：α=75 度（45 度～75 度，一般机械清污时≥70 度）. 选取格栅的栅条宽度:S=10mm. 选取格栅前的水深: h=0.8m. 格栅的间隙数： maxQsin2nbhvα= =1.39sin 752 0.02 0.8 0.95×°××× ≈45 （1）：栅槽的宽度： B=S×(n-1)+b×n =0.01×(45-1)+0.02×45=1.33m 选取 B=1.2m 与格栅机配套. (2)： 通过格栅的水头的损失：（由手册取β=1.83,k=3） h1=4232sin()vgks bβα×××× ×÷ =4320.952 9.80.011.833 sin750.02()×××× ×° = 0.093 ≈0.1m. (3)：每日的栅渣量W：（取w1=0.07m3/（103m3污水×d）） max1 8640021000QzwWK××=×× = 1.39 0.07 864002 1.2 1000×××× =3.5m3/d＞0.2 m3/d 故采用机械清渣. 粗格栅的选型：选用江苏天雨集团的 LHG 型回转式格栅除污机. 型号为：LHG—1.2×5.03,功率：1.5KW。选用的螺旋输送压榨机的型号：LYZ300，功率：3KW。 详细内容：选用的格栅除污机的起吊设备是CD15—9D型电动葫芦。 1电动葫芦的运行电机：型号为：ZDY121—4；功率：0.8KW； 转速：1380r/min； 电动葫芦的主起升电机：型号：ZD141—4；功率：7.5KW； 转速：1400 r/min； 工字钢：型号：28a—63c GB 706—65； 电源：3 相，380（220）V，50HZ。 2：提升泵房的计算： 采用潜污泵，泵房与集水池合建。集水池根据泵的安装要求决定。泵房的尺寸：9.3m×13.6m×4.5m。采用 6 台泵，4 用 2 备,一台变频。泵的型号：CP3306/605 75KW 潜污泵。电压：380V；额定轴功率：75 千瓦；输入配用功率：82 千瓦；水利效率：82% ；含偶合装置及 10 米潜水电缆。单价：人民币 35 万元（含增值税关税）。 潜水搅拌机的型号：QJB2.2/8-320/3-740/C/S，两台，单台的功率：2.2KW。 3：水头损失的计算： 污水管进入溢流井的损失h1： 根据流量Qmax=1.39 m3/s，充满度 0.8,管径DN1200，查水利计算表得流速v=1.43。 h=22vgξ× =21.432 9.81.0××=0.1 米。 通过格栅的水头损失： h1=0.1 米。 通过圆孔的水头损失：h2 根据孔口出流的知识和给排水设计手册第一册查得： ξ=1.06, φ=11 ε+ 。H0=1.46 通过圆孔的流速：Vc=02gHφ ××× 通过试算得：h2 =0.75 米，开孔个数：maxQAcVcn ==15，空的直径：DN350。 泵的局部水头损失： 渐扩段的水头损失：h3 =22120.14Vgε××=× 5.042 9.8×=0.18 米。 90 度弯头的水头损失：h4=2220.64Vgε××=×21.772 9.8×=0.10 米。 阀门的水头损失：h4=2221.220.41Vgε×××=×779.8 + 21.772 9.80.2××=0.10 米。 1.1.1. 进水井 1. 功能 污水处理厂与排水系统的衔接点。当污水处理系统出现故障或由于其它原因进入污水处理厂的流量大于最大设计流量时，污水由此直接排入泾河。 2. 设计参数 设计流量：100,000×1.2m3/d 23. 构（建）筑物 结构形式：钢筋混凝土地下结构 尺寸：长×宽×深＝3×2.5×4.88 m 数量：1 座 4. 主要设备 电动圆闸板阀门及启闭机 1 台,型号:SYZφ1200 型铸铁圆闸门.启闭机与闸板配套。 1.1.2. 粗格栅间 1. 功能 去除污水中大的悬浮物和漂浮物，保证后续处理设施的正常运行。 2. 设计参数 粗格栅采用回转式格栅 格栅数量：2 台 设计流量：100,000×1.2 m3/d 格栅间距：20 mm 栅前明渠流速：0.67m/s 3. 运行 根据栅前栅后水位差，机械自动耙渣。 4. 主要工程内容 粗格栅间的地上部分为一棚子。地下部分为渠道,栅渠为两条渠宽×渠深＝1.2×5.03 m的地下式钢筋混凝土直壁平行渠道，渠道各装回转式 LHG1200×5030 型格栅除污机一台，单台格栅的功率：1.5KW。栅渣由 LYZ300 型的螺旋输送压榨机输送到 2000×2000×1200 的渣箱内。螺旋输送压榨机的...
