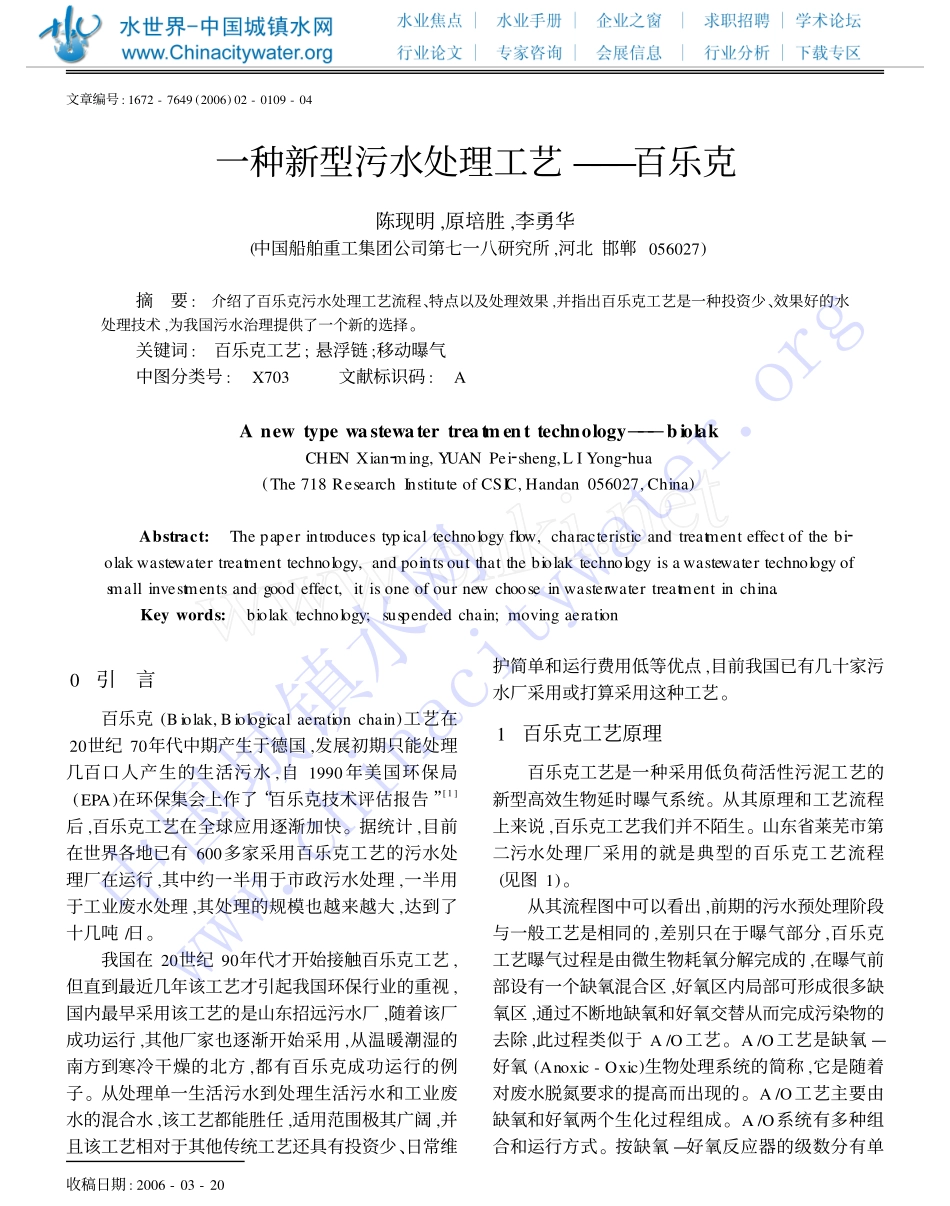

第 28卷第 2期2006年 4月舰 船 科 学 技 术SH IP SC IENCE AND TECHNOLOGYVol. 28, No. 2Ap r. , 2006 文章编号 : 1672 - 7649 (2006) 02 - 0109 - 04一种新型污水处理工艺 ———百乐克陈现明 ,原培胜 ,李勇华(中国船舶重工集团公司第七一八研究所 ,河北 邯郸 056027)摘 要 : 介绍了百乐克污水处理工艺流程、特点以及处理效果 ,并指出百乐克工艺是一种投资少、效果好的水处理技术 ,为我国污水治理提供了一个新的选择。关键词 : 百乐克工艺 ; 悬浮链 ;移动曝气中图分类号 : X703 文献标识码 : AA new type wa stewater trea tm en t technology———b iolakCHEN Xian2m ing, YUAN Pei2sheng,L I Yong2hua(The 718 Research Institute of CSIC, Handan 056027, China)Abstract: The paper introduces typ ical technology flow, characteristic and treatment effect of the bi2olak wastewater treatment technology, and points out that the biolak technology is a wastewater technology ofsmall investments and good effect, it is one of our new choose in wasterwater treatment in china.Key words: biolak technology; suspended chain; moving aeration收稿日期 : 2006 - 03 - 200 引 言百乐克 (B iolak, B iological aeration chain)工艺在20世纪 70年代中期产生于德国 ,发展初期只能处理几百口人产生的生活污水 ,自 1990 年美国环保局(EPA)在环保集会上作了“百乐克技术评估报告 ”[ 1 ]后 ,百乐克工艺在全球应用逐渐加快。据统计 ,目前在世界各地已有 600多家采用百乐克工艺的污水处理厂在运行 ,其中约一半用于市政污水处理 ,一半用于工业废水处理 ,其处理的规模也越来越大 ,达到了十几吨 /日。我国在 20世纪 90年代才开始接触百乐克工艺 ,但直到最近几年该工艺才引起我国环保行业的重视 ,国内最早采用该工艺的是山东招远污水厂 ,随着该厂成功运行 ,其他厂家也逐渐开始采用 ,从温暖潮湿的南方到寒冷干燥的北方 ,都有百乐克成功运行的例子。从处理单一生活污水到处理生活污水和工业废水的混合水 ,该工艺都能胜任 ,适用范围极其广阔 ,并且该工艺相对于其他传统工艺还具有投资少、日常维护简单和运行费用低等优点 ,目前我国已有几十家污水厂采用或打算采用这种工艺。1 百乐克工艺原理百乐克工艺是一种采用低负荷活性污泥工艺的新型高效生物延时曝气系统。从其原理和工艺流程上来说 ,百乐克工艺我们并不陌生。山东省莱芜市第二污水处理厂采用的就是典型的百乐克工艺流程(见图 1)。从其流程图中可以看出 ,前期的污水预处理阶段与一般工艺是相同的 ,差别只在于曝气部分 ,百乐克工艺曝气过程是由微生物耗氧分解完成的 ,在曝气前部设有一个缺氧混合区 ,好氧区内局部可形成很多缺氧区 ,通过不断地缺氧和好氧交替从而完成污染物的去除 ,此过程类似于 A /O 工艺。A /O 工艺是缺氧 —好氧 (Anoxic - Oxic)生物处理系统的简称 ,它是随着对废水脱氮要求的提高而出现的。A /O工艺主要由缺氧和好氧两个生化过程组成。A /O系统有多种组合和运行方式。按缺氧 —好氧反应器的级数分有单中国城镇水网www.chinacitywater.org舰 船 科 学 技 术第 28卷图 1 山东莱芜市第二污水处理厂工艺流程级系统和多级系统。多级系统中包含有一系列交替排列的缺氧和好氧段 ,缺氧和好氧段分布于独立的池体中[ 2 ] 。百乐克工艺的缺氧和好氧都在同一个池体 (图 1曝气处理区 )中完成 ,这不同于 A /O工艺需要多个独立的池体 ,而正是这些不同导致了两种工艺在处理效果和经济投资上的差异。2 工艺的关键部分2. 1 曝气系统百乐克工艺的核心设备是悬挂链式曝气器 ,所以国内多称其为悬挂链式曝气工艺 ,其关键部分为微孔曝气器。曝气系统由悬浮在曝气池面上的若干条曝气链、悬挂其上的若干个微孔曝气器以及连接软管等部件组成 (见图 2)。图 2 曝气系统示意图当工作时 ,鼓风机...
