扩建配套工程外挑脚手架施工方案

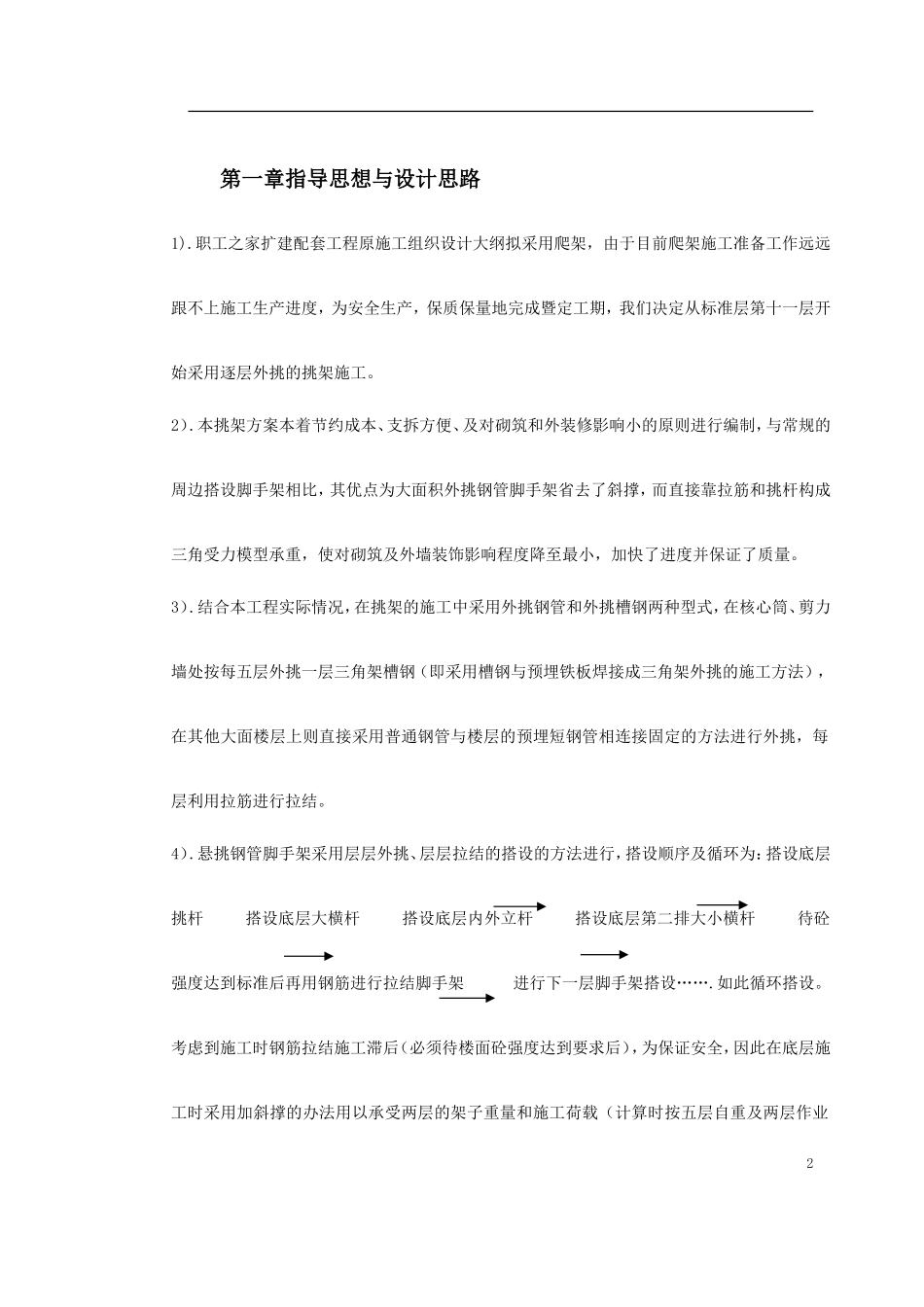

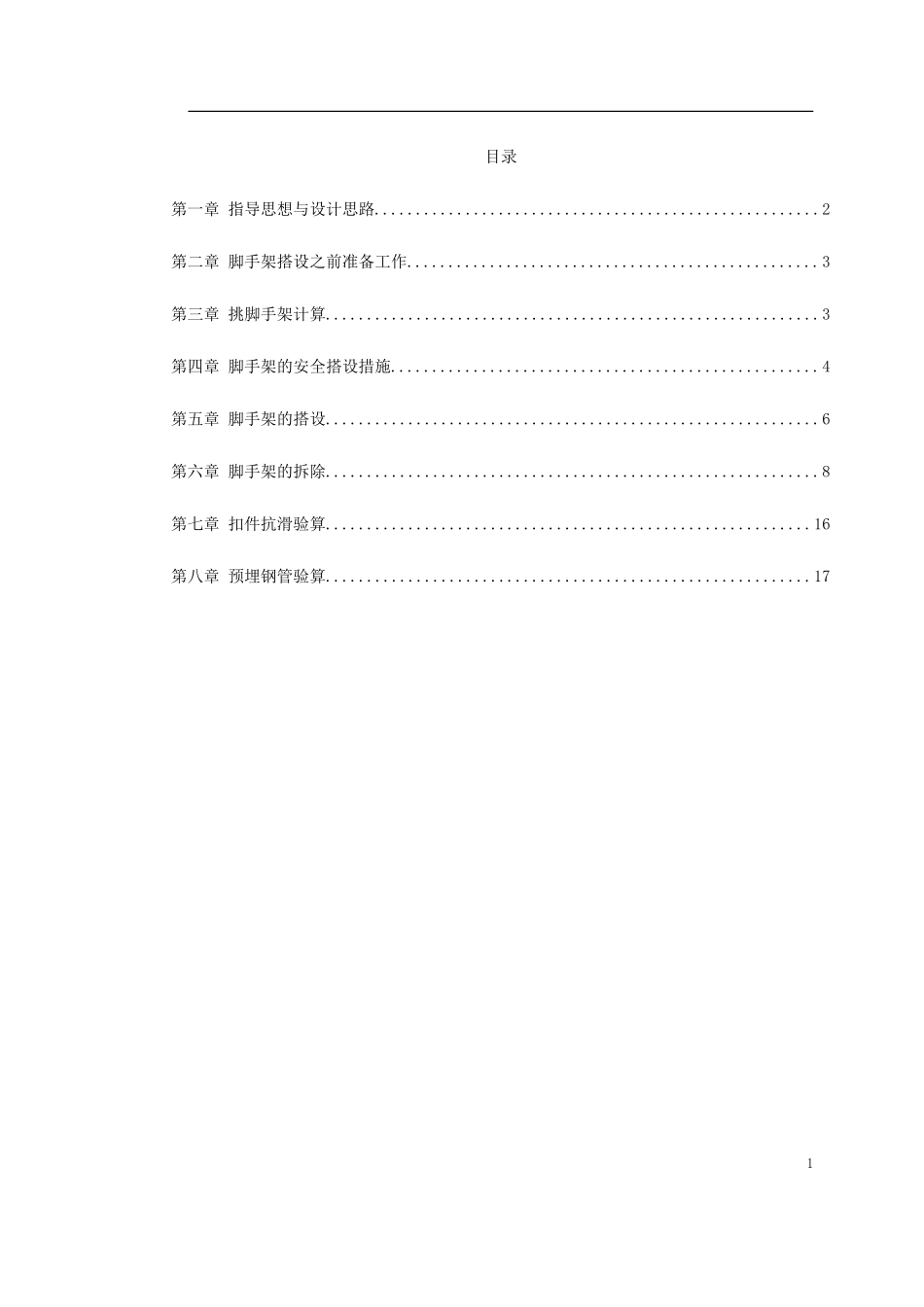

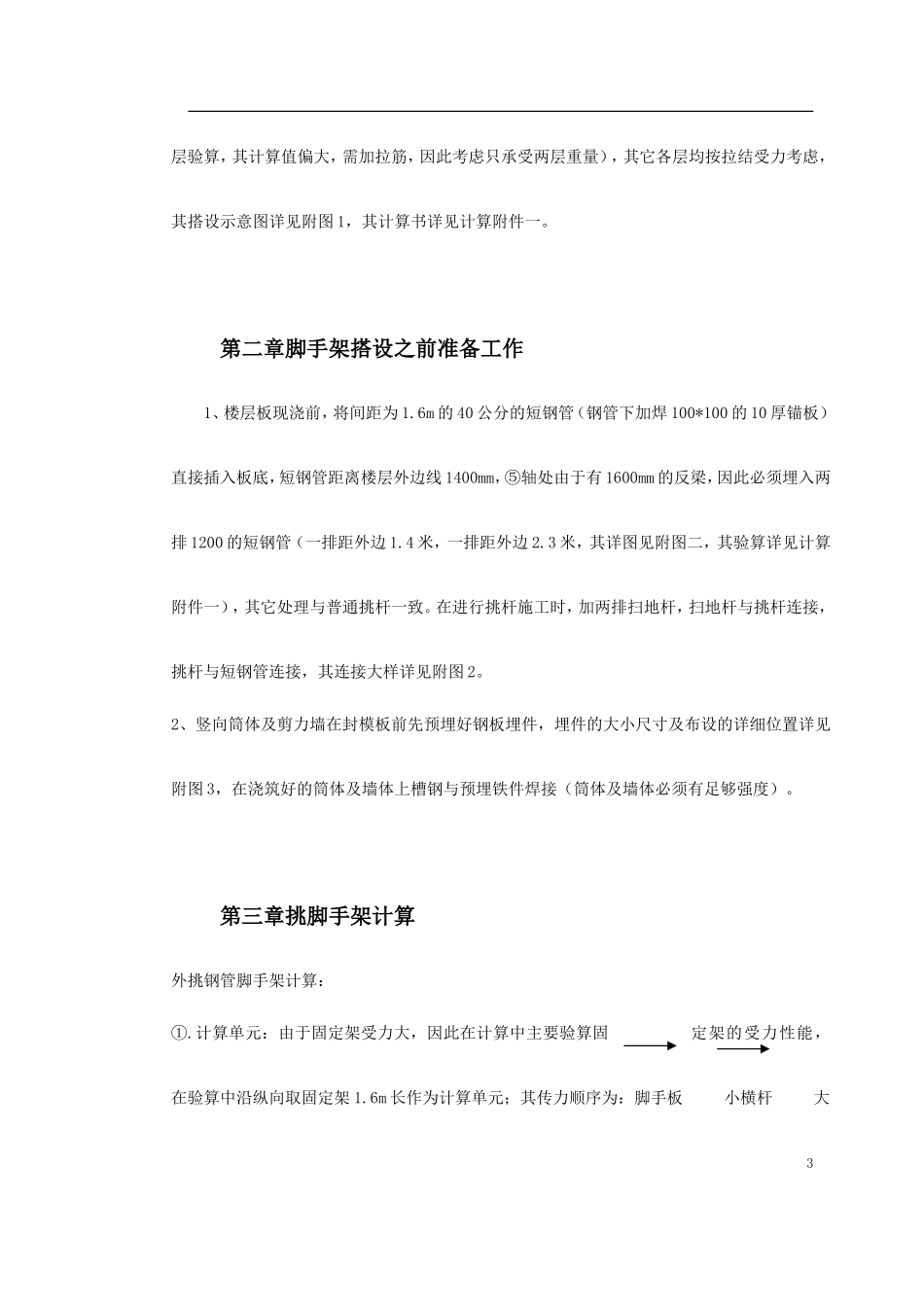

目录第一章 指导思想与设计思路......................................................2第二章 脚手架搭设之前准备工作..................................................3第三章 挑脚手架计算............................................................3第四章 脚手架的安全搭设措施....................................................4第五章 脚手架的搭设............................................................6第六章 脚手架的拆除............................................................8第七章 扣件抗滑验算...........................................................16第八章 预埋钢管验算...........................................................171第一章指导思想与设计思路1).职工之家扩建配套工程原施工组织设计大纲拟采用爬架，由于目前爬架施工准备工作远远跟不上施工生产进度，为安全生产，保质保量地完成暨定工期，我们决定从标准层第十一层开始采用逐层外挑的挑架施工。2）.本挑架方案本着节约成本、支拆方便、及对砌筑和外装修影响小的原则进行编制，与常规的周边搭设脚手架相比，其优点为大面积外挑钢管脚手架省去了斜撑，而直接靠拉筋和挑杆构成三角受力模型承重，使对砌筑及外墙装饰影响程度降至最小，加快了进度并保证了质量。3）.结合本工程实际情况，在挑架的施工中采用外挑钢管和外挑槽钢两种型式，在核心筒、剪力墙处按每五层外挑一层三角架槽钢（即采用槽钢与预埋铁板焊接成三角架外挑的施工方法），在其他大面楼层上则直接采用普通钢管与楼层的预埋短钢管相连接固定的方法进行外挑，每层利用拉筋进行拉结。4）.悬挑钢管脚手架采用层层外挑、层层拉结的搭设的方法进行，搭设顺序及循环为：搭设底层挑杆 搭设底层大横杆 搭设底层内外立杆 搭设底层第二排大小横杆 待砼强度达到标准后再用钢筋进行拉结脚手架 进行下一层脚手架搭设…….如此循环搭设。考虑到施工时钢筋拉结施工滞后（必须待楼面砼强度达到要求后），为保证安全，因此在底层施工时采用加斜撑的办法用以承受两层的架子重量和施工荷载（计算时按五层自重及两层作业2层验算，其计算值偏大，需加拉筋，因此考虑只承受两层重量），其它各层均按拉结受力考虑，其搭设示意图详见附图 1，其计算书详见计算附件一。第二章脚手架搭设之前准备工作 1、楼层板现浇前，将间距为 1.6m 的 40 公分的短钢管（钢管下加焊 100*100 的 10 厚锚板）直接插入板底，短钢管距离楼层外边线 1400mm，⑤轴处由于有 1600mm 的反梁，因此必须埋入两排 1200 的短钢管（一排距外边 1.4 米，一排距外边 2.3 米，其详图见附图二，其验算详见计算附件一），其它处理与普通挑杆一致。在进行挑杆施工时，加两排扫地杆，扫地杆与挑杆连接，挑杆与短钢管连接，其连接大样详见附图 2。2、竖向筒体及剪力墙在封模板前先预埋好钢板埋件，埋件的大小尺寸及布设的详细位置详见附图 3，在浇筑好的筒体及墙体上槽钢与预埋铁件焊接（筒体及墙体必须有足够强度）。第三章挑脚手架计算外挑钢管脚手架计算：①.计算单元：由于固定架受力大，因此在计算中主要验算固定架的受力性能，在验算中沿纵向取固定架 1.6m 长作为计算单元；其传力顺序为：脚手板 小横杆 大3横杆 立杆及斜撑杆 固定架；在搭设时应根据受力性质进行脚手架搭设（其传力顺序在脚手架搭设示意图中可体现出来）。②.计算假设条件：扣件内连接节点均按铰接计算，所有荷载都化为作用在节点上的集中荷载；底层斜杆受压计算长度取上下两支点长度；其它各层不设斜撑按拉结受力计算。③.具体验算详见：附件一 钢管挑脚手架计算书。外挑槽钢脚手架计算：①.计算单元：由于低层外挑槽钢为主要承力构件，因此在计算中主要验算槽杆及其相应构件的受力性能，在验算中取相邻两根槽钢受力计算为计算单元。②.计算假设条件：为简化计算，焊接构件按刚性连接计算，按一次次悬挑五层。③.具体验算详见附件二 外挑槽钢脚手架计算书。第四章脚手架的安全搭设措施1、为确保底层架的稳定和各种杆件连接牢固，因此在底...
