高层深基坑降水施工组织设计方案

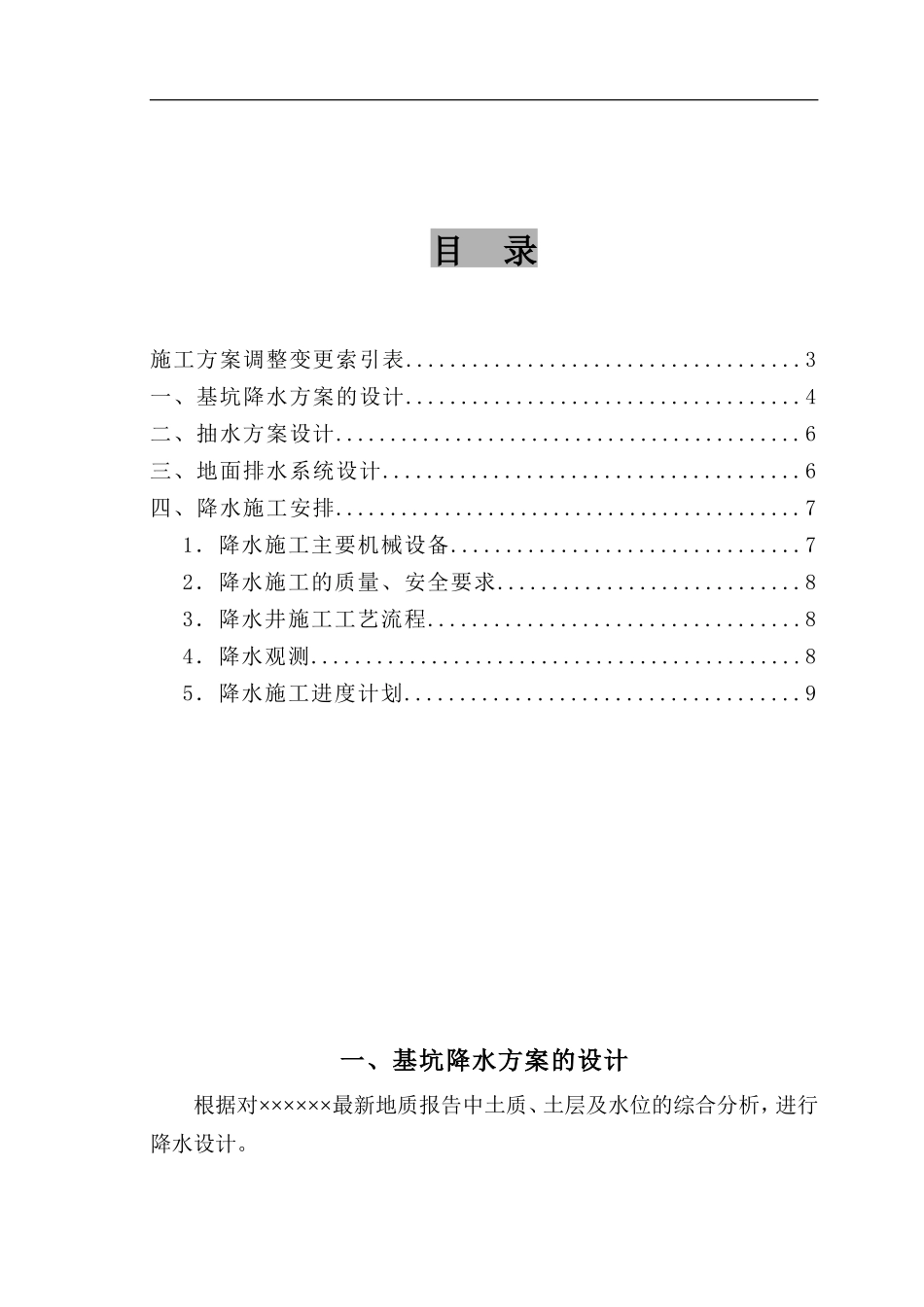

目 录施工方案调整变更索引表....................................3一、基坑降水方案的设计....................................4二、抽水方案设计...........................................6三、地面排水系统设计......................................6四、降水施工安排...........................................71．降水施工主要机械设备................................72．降水施工的质量、安全要求............................83．降水井施工工艺流程..................................84．降水观测.............................................85．降水施工进度计划....................................9一、基坑降水方案的设计根据对××××××最新地质报告中土质、土层及水位的综合分析，进行降水设计。根据对周围场地水文地质情况的了解，场区地下水将影响基坑开挖和基坑支护，并影响基础施工，该部分水应予以排除。综合考虑水文地质条件、基坑大小，基坑降水的排水量可估算如下：Q=1.366k (2H-S)SLg(1+R/r0)式中 Q——基坑涌水量 k——渗透系数 H——含水层厚度 S——基坑水位降深 R——降水影响半径 r0——基坑等效半径 由于下部为砂卵层, 渗透系数大。按上述方法估算，基槽总涌水量约为 1170m3/d。本地区地下上层滞水水位较高，且含水层渗透性较差，地下水位降低比较困难，根据本工程基础深度、水文地质情况、日降排水量和我们在北京地区各类地层中的降水经验，本工程拟采用大口井方法进行基坑降水，降水要兼顾护坡施工、基坑开挖。大口井主要设在基坑坑外 1.5-2.5米处，而基坑南边的降水井井位位于南侧待拆迁的二层房屋下，因房屋暂时无法拆迁，且定于 5 月 9 日开挖土方的施工工期又不能拖后，要保证开挖，降水井必须联动抽水，所以该处 5 口降水井只能先进基坑 6-8米成井，待房屋拆除后，再按原设计移于基坑外施工降水井。降水井 d=600mm无砂滤管d=300 mm 滤料 直径 3-7 mm 碎石 井深 25m（净深不能小于 22m） 井距 8m (可根据实际情况移位,控制在 6-10m 左右)井中心距槽边 1.5—2.5m井数 44 口根据勘查报告，现场有三层地下水，管井抽排的地下水以潜水为主，滞水主要在粉砂层含存，该层渗透系数相对较大，通过管井下渗或土层“天窗”越流至以下土层，不需要在管井中间做砂井。滞水的季节性变化对建筑物的影响可不考虑。潜水的含水层以粘质粉土和粉质粘土为主，考虑其次生固结量，理论计算坡顶沉降量在 20mm 左右，因此可不考虑降水对周围建筑物的影响。但由于计算参数的可信度低，所以应对周边建筑物进行沉降观测，如果沉降超过 20mm，则采取坡外回灌措施，控制沉降继续发展。如果降水后水位仍高于基底，则采取坑内降水，在坑内做集水井集中抽排。本降水体系，除上层滞水不能彻底抽排外，将水位降至基底以下50cm 以保证干底作业是有把握的，因此，上述措施仅作为预案。不能彻底排除的上层滞水，采取明排措施，用排水管导流至软管，由软管引流至基底排水沟，再进入集水井抽派。排水沟沿坑底四周设置，底宽 300mm，沟底低于坑底 300mm，坡度为 1％。集水井沿坑底边角设置，间距 25 米，直径 0.6 米，井底低于坑底 1~2 米，下无砂井管和滤料，采用碎石压底进行强排。对于地表水，采取“堵”和“疏”结合的办法：沿基坑护坡压顶砌筑 240mm 高挡水墙，以防地表水进入基坑；在施工硬化地面前，沿基坑四周距坑边 1.5 米埋设直径 300mm 的排水管，埋深 800mm；沿排水管每隔 16 米设一雨水井，井口加设铁篦子；在施工硬化地面时，向雨水口方向作成流水坡，坡度为 1％，将地表水引流至雨水井内。 对于由于降水时间短、土方开挖速度较快而出现的上层滞水滞留现象，采取就地挖设土层集水坑导流措施，以减小降水速度对土方开挖速度的影响。二、抽水方案设计降水井成井后进行洗井工作，用泥浆泵反复抽排降水井中的泥浆水，直到流出清水为止，再采用潜水泵抽水，抽出的水排入集水管，经沉淀池沉淀后进入现场临时排水管系统，排入指定的市政管线。三、地面排水系统设计根据现场污水管线现状，可排...
